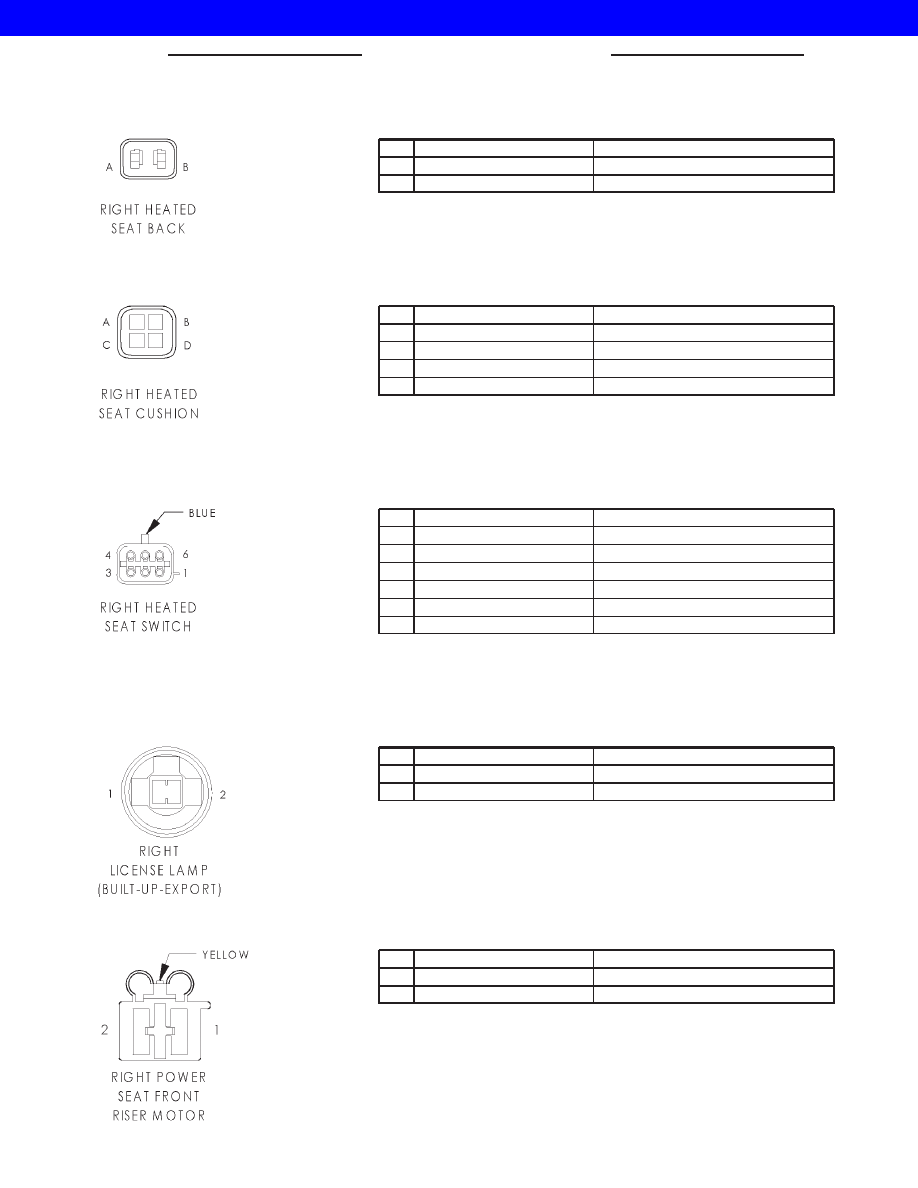

RIGHT HEATED SEAT BACK - 2 WAY

CAV

CIRCUIT

FUNCTION

A

P89 18BR

RIGHT HEATED SEAT BACK DRIVER

B

Z1 18BK

GROUND

RIGHT HEATED SEAT CUSHION - 4 WAY

CAV

CIRCUIT

FUNCTION

A

P86 18PK/BK

RIGHT HEAT SEAT DRIVER

B

P89 18BR

RIGHT HEATED SEAT BACK DRIVER

C

P141 18TN/LB

SENSOR FEED

D

P144 18BK/YL

RIGHT HEAT SENSE INPUT

RIGHT HEATED SEAT SWITCH - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

P138 18VT/LG

RIGHT SEAT LOW HEAT LED DRIVER

2

-

-

3

Z1 18BK

GROUND

4

F83 18YL/DG

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

5

P140 18VT/BK

RIGHT SEAT HIGH HEAT LED DRIVER

6

P134 18TN/RD

RIGHT SEAT HEATER SWITCH MUX

RIGHT LICENSE LAMP (BUILT UP EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

L78 18BK/YL

FUSED HEADLAMP SWITCH OUTPUT

2

Z1 18BK

GROUND

RIGHT POWER SEAT FRONT VERTICAL MOTOR - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

P18 14YL/LG

RIGHT SEAT FRONT UP

2

P20 14RD/LG

RIGHT SEAT FRONT DOWN

8Wa - 80 - 98

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

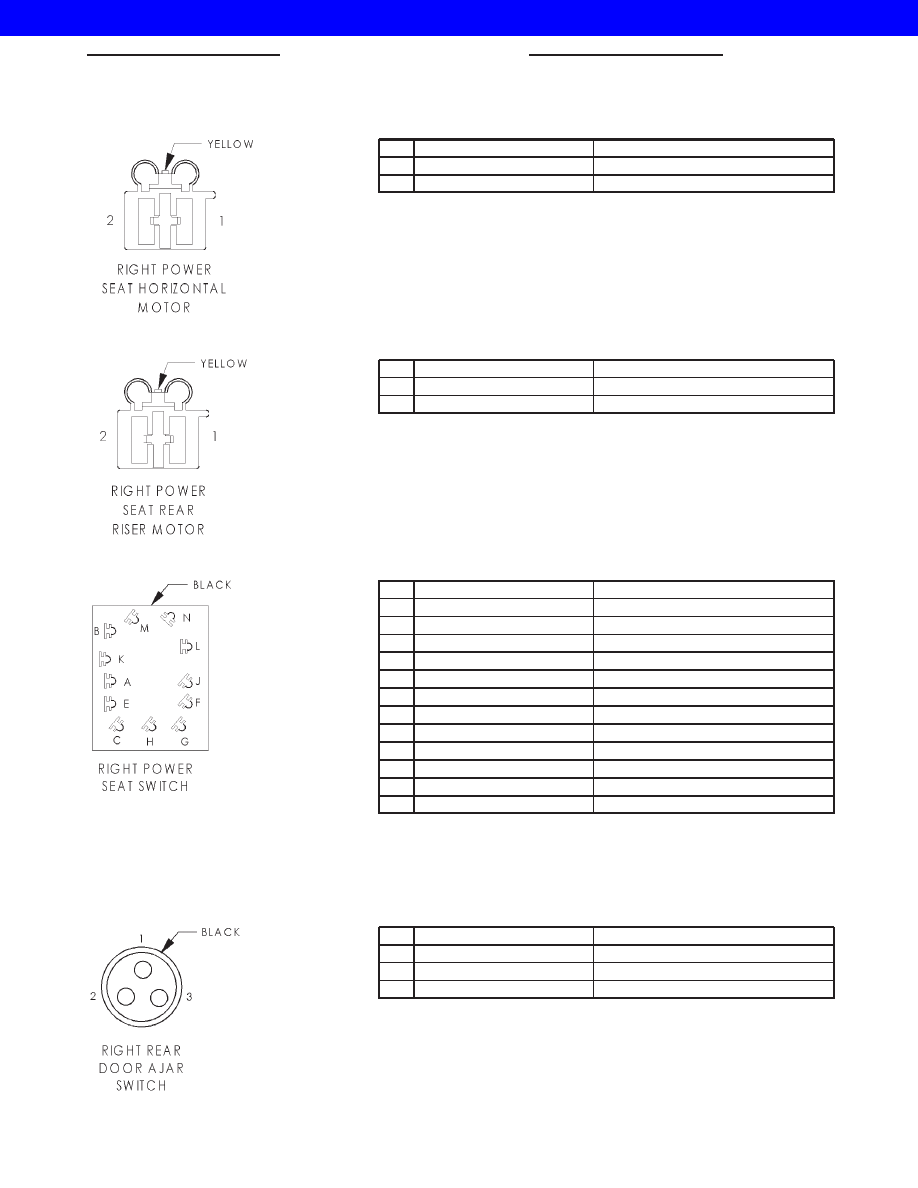

RIGHT POWER SEAT HORIZONTAL MOTOR - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

P16 14RD/LB

RIGHT SEAT HORIZONTAL REARWARD

2

P14 14YL/LB

RIGHT SEAT HORIZONTAL FORWARD

RIGHT POWER SEAT REAR VERTICAL MOTOR - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

P10 14YL/WT

RIGHT SEAT REAR UP

2

P12 14RD/WT

RIGHT SEAT REAR DOWN

RIGHT POWER SEAT SWITCH - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

A

Z1 14BK

GROUND

B

F37 14RD

FUSED B(+)

C

-

-

E

P10 14YL/WT

RIGHT POWER SEAT REAR UP

F

-

-

G

-

-

H

-

-

J

P12 14RD/WT

RIGHT SEAT REAR DOWN

K

P14 14YL/LB

RIGHT SEAT HORIZONTAL FORWARD

L

P16 14RD/LB

RIGHT SEAT HORIZONTAL REARWARD

M

P18 14YL/LG

RIGHT SEAT FRONT UP

N

P20 14RD/LG

RIGHT SEAT FRONT DOWN

RIGHT REAR DOOR AJAR SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z1 18BK

GROUND

3

M2 18YL

COURTESY LAMPS DRIVER

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 99

2001 JEEP CHEROKEE

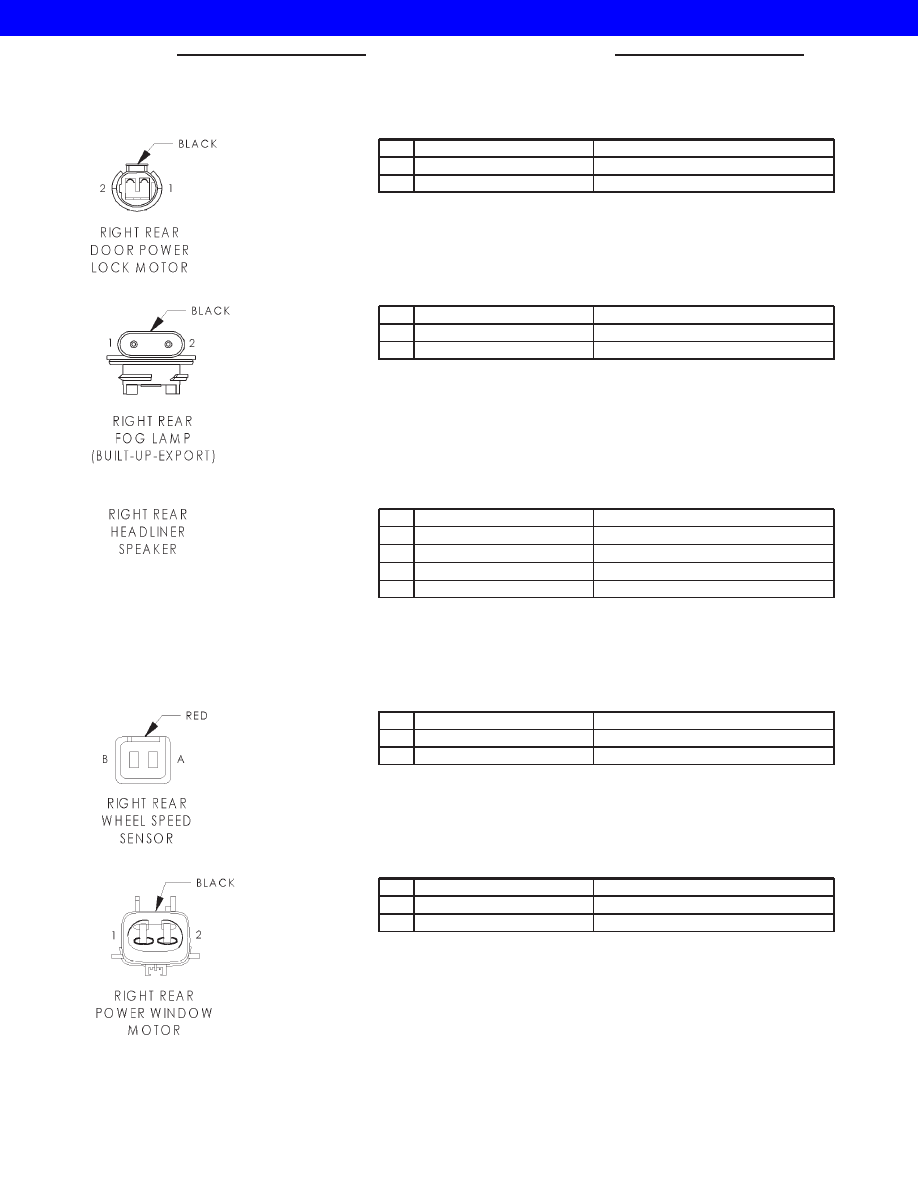

RIGHT REAR DOOR POWER LOCK MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P34 16PK/BK

DOOR UNLOCK DRIVER

2

P33 16OR/BK

DOOR LOCK DRIVER

RIGHT REAR FOG LAMP (BUILT UP EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L38 18OR/WT

REAR FOG LAMP FEED

RIGHT REAR HEADLINER SPEAKER - 2 WAY

CAV

CIRCUIT

FUNCTION

A

X58 18DB/OR (4 SPEAKER SYSTEM)

RIGHT REAR SPEAKER(-)

A

X92 16TN/BK (6 SPEAKER SYSTEM)

AMPLIFIED RIGHT REAR SPEAKER(-)

B

X52 18DB/WT (4 SPEAKER SYSTEM)

RIGHT REAR SPEAKER(+)

B

X94 16TN/RD (6 SPEAKER SYSTEM)

AMPLIFIED RIGHT REAR SPEAKER(+)

RIGHT REAR WHEEL SPEED SENSOR - RED 2 WAY

CAV

CIRCUIT

FUNCTION

A

B1 20YL/DB

RIGHT REAR WHEEL SPEED SENSOR (-)

B

B2 20YL

RIGHT REAR WHEEL SPEED SENSOR (+)

RIGHT REAR POWER WINDOW MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q14 14GY

WINDOW RIGHT REAR B(+) UP

2

Q24 14DG

RIGHT REAR WINDOW DRIVER DOWN

8Wa - 80 - 100

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

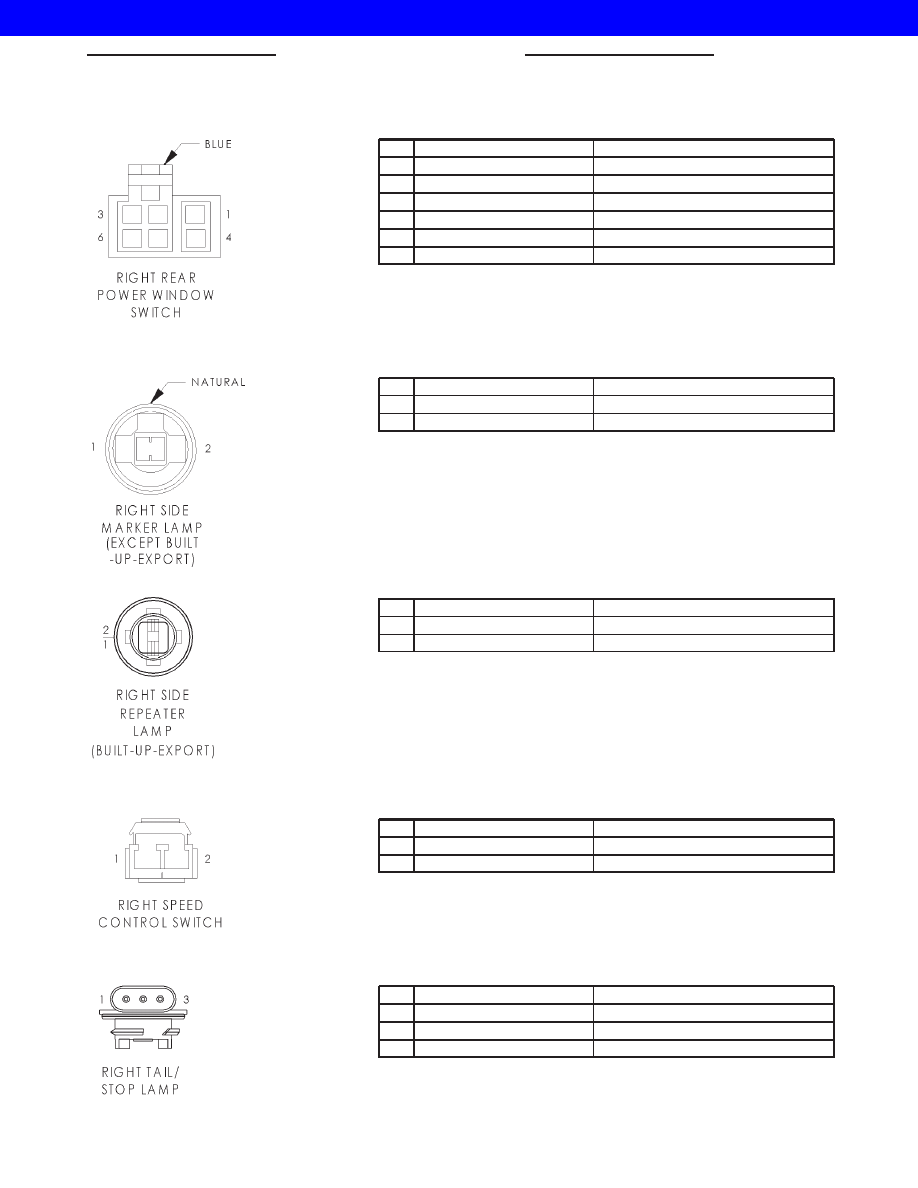

RIGHT REAR POWER WINDOW SWITCH - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q14 14GY

WINDOW RIGHT REAR B(+) UP

2

Q28 14DG/WT

MASTER WINDOW SWITCH RIGHT REAR DOWN

3

-

-

4

Q18 14GY/BK

RIGHT REAR WINDOW DRIVER (UP)

5

Q24 14DG

RIGHT REAR WINDOW DRIVER (DOWN)

6

Q1 14YL

WINDOW SWITCH FEED

RIGHT SIDE MARKER LAMP (EXCEPT BUILT UP EXPORT) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

L78 20DG/YL

FUSED HEADLAMP SWITCH OUTPUT

2

L60 20TN

RIGHT TURN SIGNAL

RIGHT SIDE REPEATER LAMP (BUILT UP EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

L60 18GY

RIGHT TURN SIGNAL

2

Z1 18BK

GROUND

RIGHT SPEED CONTROL SWITCH - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K167 20BR/YL

SENSOR GROUND

2

V37 20RD/LG

SPEED CONTROL SWITCH SIGNAL

RIGHT TAIL/STOP LAMP - 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L78 18DG/YL

FUSED HEADLAMP SWITCH OUTPUT

3

L50 18WT/TN

PRIMARRY BRAKE LAMP SWITCH SIGNAL
