Jeep XJ. Manual - part 772





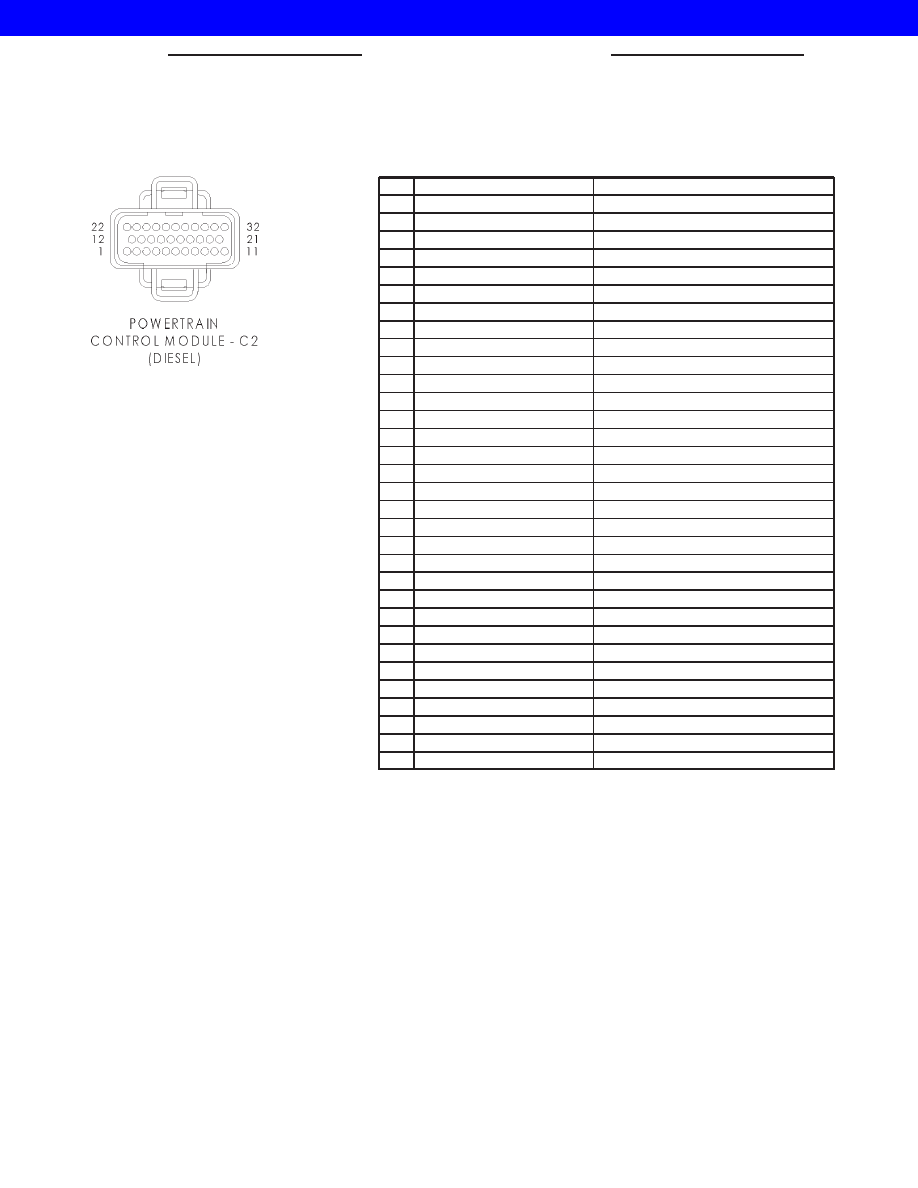

POWERTRAIN CONTROL MODULE C2 (DIESEL) - 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

K20 18DG

GENERATOR FIELD

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

V66 18RD/LG

SPEED CONTROL INDICATOR SIGNAL

19

-

-

20

-

-

21

-

-

22

-

-

23

G60 18GY/YL

ENGINE OIL PRESSURE SENSOR SIGNAL

24

-

-

25

-

-

26

-

-

27

G7 18WT/OR

VEHICLE SPEED SENSOR SIGNAL

28

-

-

29

-

-

30

-

-

31

-

-

32

-

-

8Wa - 80 - 90

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

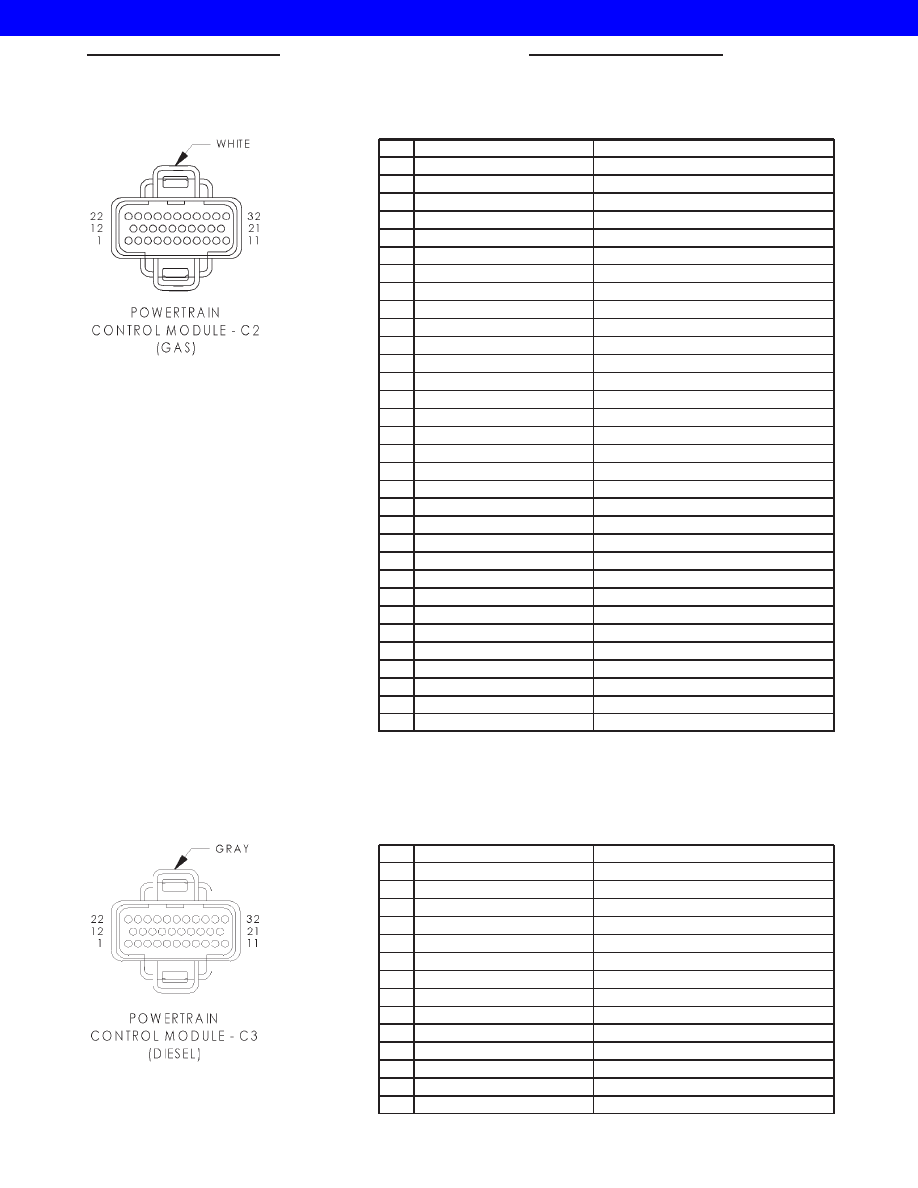

POWERTRAIN CONTROL MODULE C2 (GAS) - WHITE 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

K11 18WT/DB

FUEL INJECTOR NO. 1 DRIVER

5

K13 18YL/WT

FUEL INJECTOR NO. 3 DRIVER

6

K15 18PK/BK

FUEL INJECTOR NO. 5 DRIVER

7

-

-

8

-

-

9

K17 18DB/TN

IGNITION COIL NO. 2 DRIVER

10

K20 18DG

GENERATOR FIELD

11

-

-

12

K16 18LG/BK

FUEL INJECTOR NO. 6 DRIVER

13

-

-

14

-

-

15

K12 18TN

FUEL INJECTOR NO. 2 DRIVER

16

K14 18LB/BR

FUEL INJECTOR NO. 4 DRIVER

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

23

G60 18GY/YL

ENGINE OIL PRESSURE SENSOR SIGNAL

24

-

-

25

-

-

26

-

-

27

G7 18WT/OR

VEHICLE SPEED SENSOR SIGNAL

28

-

-

29

-

-

30

-

-

31

K6 18VT/OR

5V SUPPLY

32

-

-

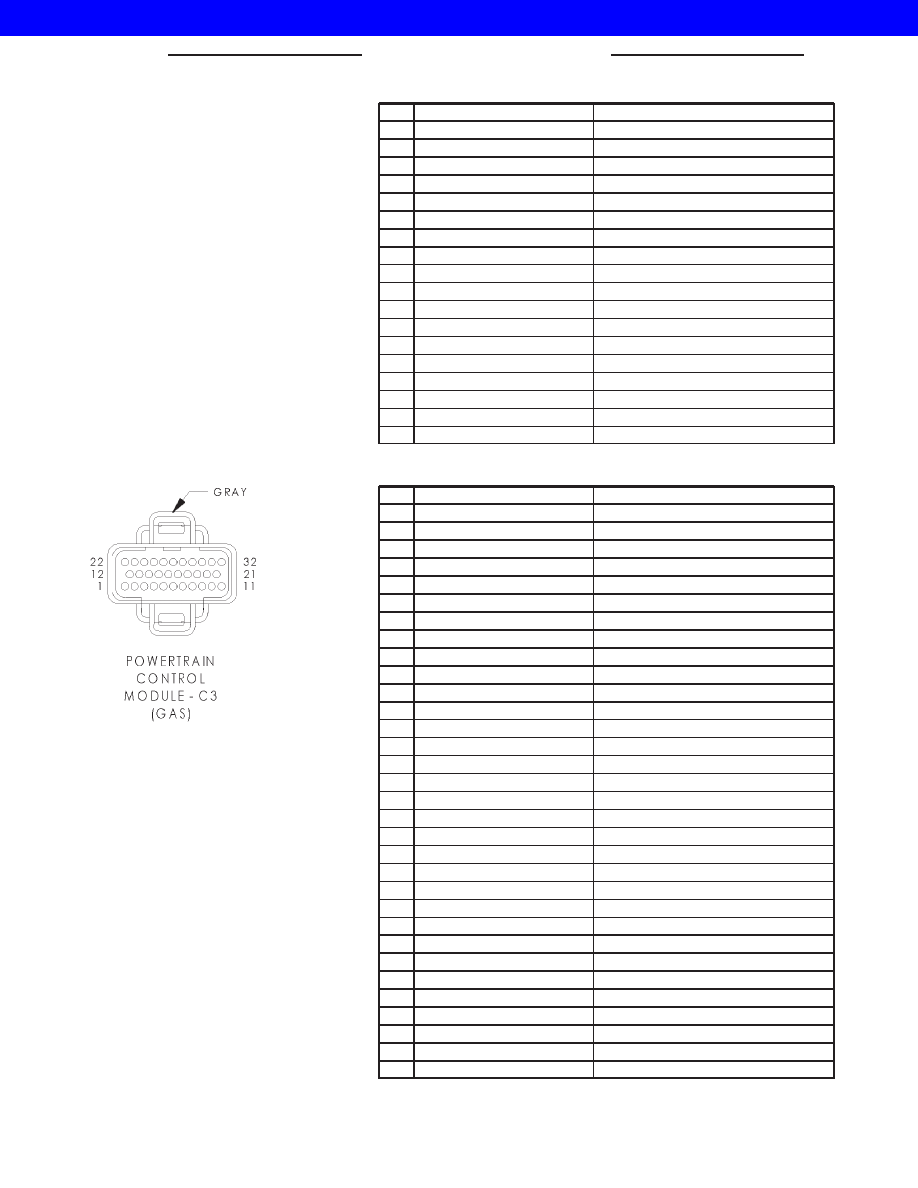

POWERTRAIN CONTROL MODULE C3 (DIESEL) - 32 WAY

CAV

CIRCUIT

FUNCTION

1

C103 18DG

A/C REQUEST OUTPUT

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

G154 18VT/LG

LOW COOLANT INDICATOR DRIVER

9

G86 18TN/OR

WATER IN FUEL INDICATOR DRIVER

10

-

-

11

-

-

12

A142 16DG/OR

AUTOMATIC HUT DOWN RELAY OUTPUT

13

-

-

14

-

-

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 91

2001 JEEP CHEROKEE

POWERTRAIN CONTROL MODULE C3 (DIESEL) - 32 WAY

CAV

CIRCUIT

FUNCTION

15

K118 18PK/YL

BATTERY TEMPERATURE SENSOR SIGNAL

16

G55 18OR/BK

ENABLE DISABLE SIGNAL

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

K48 18OR/RD

FAULT INDICATOR REQUEST INPUT

23

C90 18LG

A/C SWITCH SENSE

24

-

-

25

K72 18DG/OR

GENERATOR SOURCE

26

K226 18DB/LG

FUEL LEVEL SENSOR SIGNAL

27

D21 18BK

SCI TRANSMIT

28

D2 18WT/BK

CCD BUS (-)

29

D20 18LG/BK

SCI RECEIVE

30

D1 18VT/BR

CCD BUS (+)

31

-

-

32

-

-

POWERTRAIN CONTROL MODULE C3 (GAS) - GRAY 32 WAY

CAV

CIRCUIT

FUNCTION

1

C13 18DB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

2

C27 18DB/PK

RADIATOR FAN RELAY CONTROL

3

K51 18DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

4

V36 18TN/RD

SPEED CONTROL VACUUM SOLENOID CONTROL

5

V35 18LG/RD

SPEED CONTROL VENT SOLENOID CONTROL

6

-

-

7

-

-

8

K73 18BR/OR

OXYGEN SENSOR UPSTREAM RELAY CONTROL

9

K74 18BR/VT

OXYGEN SENSOR DOWNSTREAM RELAY CONTROL

10

K106 18WT/DG (LEAK DETECTION)

LEAK DETECTION PUMP SOLENOID CONTROL

11

V32 18YL/RD

SPEED CONTROL SUPPLY

12

F142 18DG/WT

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

13

C48 18TN

RADIATOR FAN REQUEST

14

K105 18WT/OR (LEAK DETECTION)

LEAK DETECTION PUMP SWITCH SENSE

15

K118 18PK/YL

BATTERY TEMPERATURE SENSOR SIGNAL

16

-

-

17

-

-

18

-

-

19

K31 18BR

FUEL PUMP RELAY CONTROL

20

K52 18PK/BK

DUTY CYCLE EVAP/PURGE SOLENOID CONTROL

21

-

-

22

C22 18DB/WT

A/C SWITCH SENSE

23

C90 18LG

A/C SELECT INPUT

24

K29 18WT/PK

BRAKE LAMP SWITCH SENSE

25

K72 18DG/OR

GENERATOR SOURCE

26

K226 18DB/LG

FUEL LEVEL SENSOR SIGNAL

27

D21 18PK

SCI TRANSMIT

28

D2 18WT/BK

CCD BUS(-)

29

D20 18LG/BK

SCI RECEIVE

30

D1 18VT/BR

CCD BUS(+)

31

-

-

32

V37 18RD/LG

SPEED CONTROL SWITCH SIGNAL

8Wa - 80 - 92

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

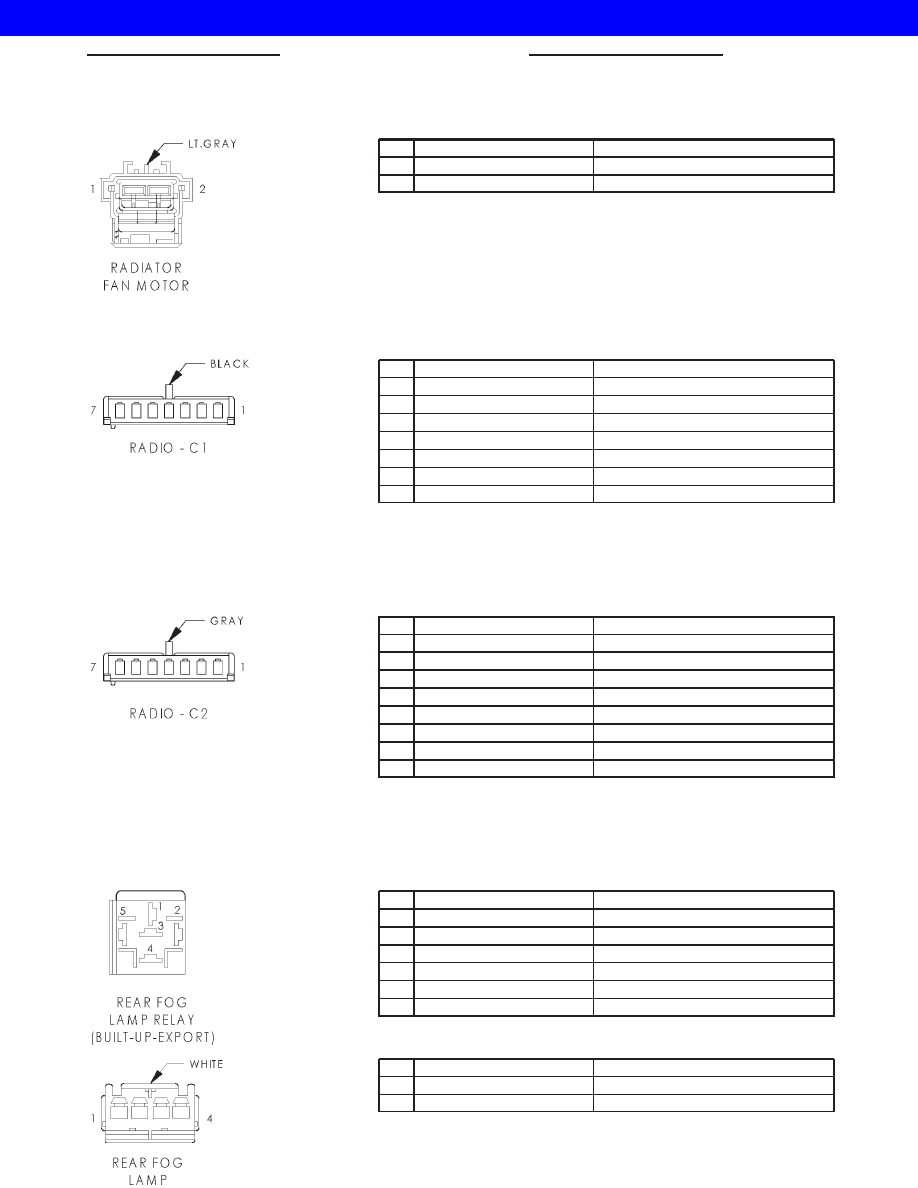

RADIATOR FAN MOTOR - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C25 12LB

RADIATOR FAN RELAY OUTPUT

2

Z1 12BK

GROUND

RADIO C1 - BLACK 7 WAY

CAV

CIRCUIT

FUNCTION

1

X60 16DG/RD

RADIO 12V OUTPUT

2

X51 16BR/YL

LEFT REAR SPEAKER(+)

3

X52 16DB/WT

RIGHT REAR SPEAKER(+)

4

X53 16DG

LEFT FRONT SPEAKER(+)

5

X54 16VT

RIGHT FRONT SPEAKER(+)

6

X57 16BR/LB

LEFT REAR SPEAKER(-)

7

X58 16DB/OR

RIGHT REAR SPEAKER(-)

RADIO C2 - GRAY 7 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

X55 16BR/RD

LEFT FRONT SPEAKER(-)

3

X56 16LG (LHD)

RIGHT FRONT SPEAKER(-)

4

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

5

E2 20OR

FUSED PANEL LAMPS DIMMER SWITCH SIGNAL

6

X12 16RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

7

M1 20PK

FUSED B(+)

3

X56 16DB/RD

RIGHT FRONT SPEAKER (-)

REAR FOG LAMP RELAY (BUILT UP EXPORT) - 5 WAY

CAV

CIRCUIT

FUNCTION

1

F83 18YL/DG

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

L36 18YL/BK

REAR FOG LAMP

3

Z1 16BK

GROUND

4

L38 18BR/WT

REAR FOG LAMP FEED

4

L38 18BR/WT (LHD)

REAR FOG LAMP FEED

5

L25 18BR

REAR FOG LAMP FEED

REAR FOG LAMP SWITCH (BUILT UP EXPORT) - WHITE 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z15 18BK/GY (RHD)

GROUND

1

Z15 20BK/GY (LHD)

GROUND

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 93

2001 JEEP CHEROKEE
