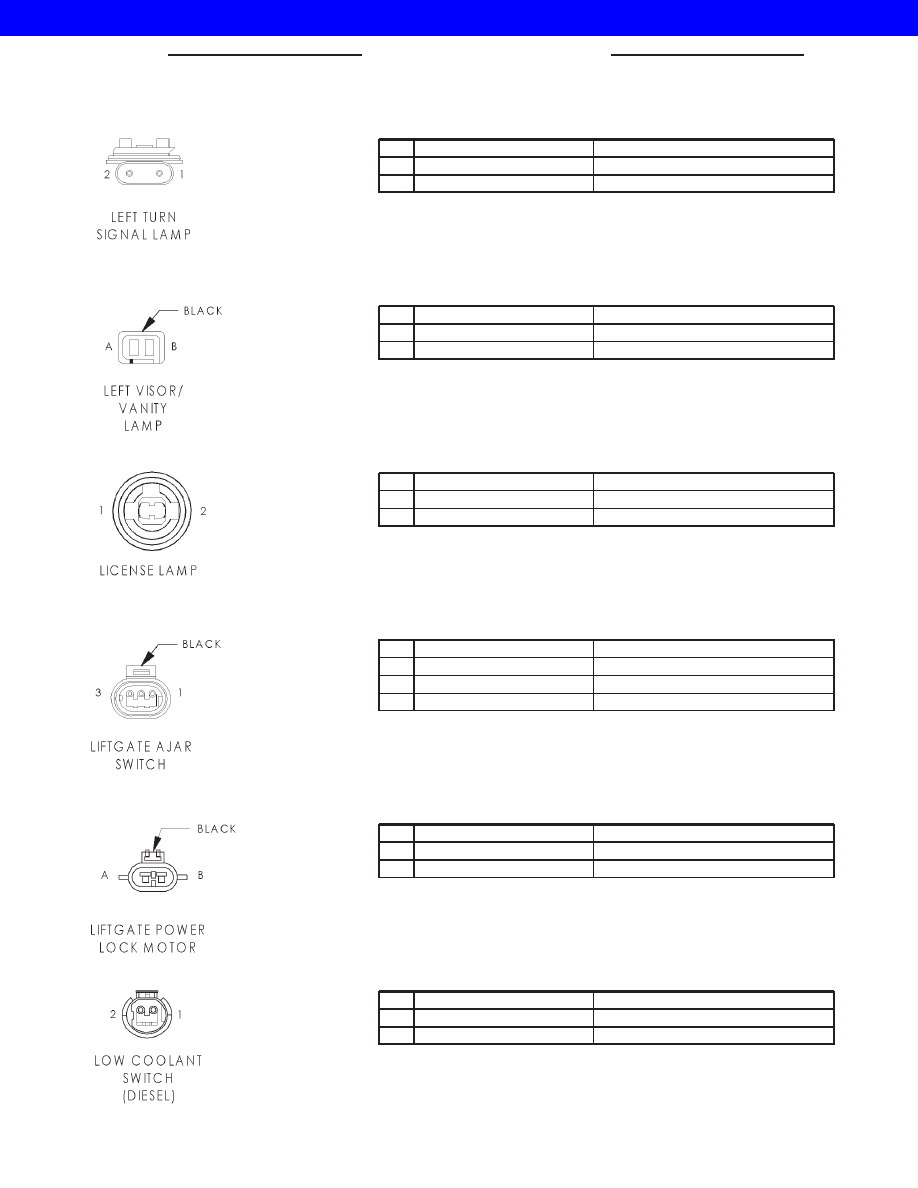

LEFT TURN SIGNAL LAMP - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L63 18DG/RD

LEFT TURN SIGNAL

LEFT VISOR/VANITY LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

M1 20PK

FUSED B(+)

B

Z1 20BK

GROUND

LICENSE LAMP - 2 WAY

CAV

CIRCUIT

FUNCTION

1

L78 18BK/YL

FUSED HEADLAMP SWITCH OUTPUT

2

Z1 18BK

GROUND

LIFTGATE AJAR SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

G78 20TN/BK

LIFTGATE AJAR SWITCH SENSE

3

M4 20VT/YL

LIFTGATE COURTESY LAMP DRIVER

LIFTGATE POWER LOCK MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

P33 16OR/BK

DOOR LOCK DRIVER

B

P34 16PK/BK

DOOR UNLOCK DRIVER

LOW COOLANT SWITCH (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G18 18PK/BK

COOLANT LEVEL SWITCH SIGNAL

2

K167 20BR/YL

SENSOR GROUND

8Wa - 80 - 82

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

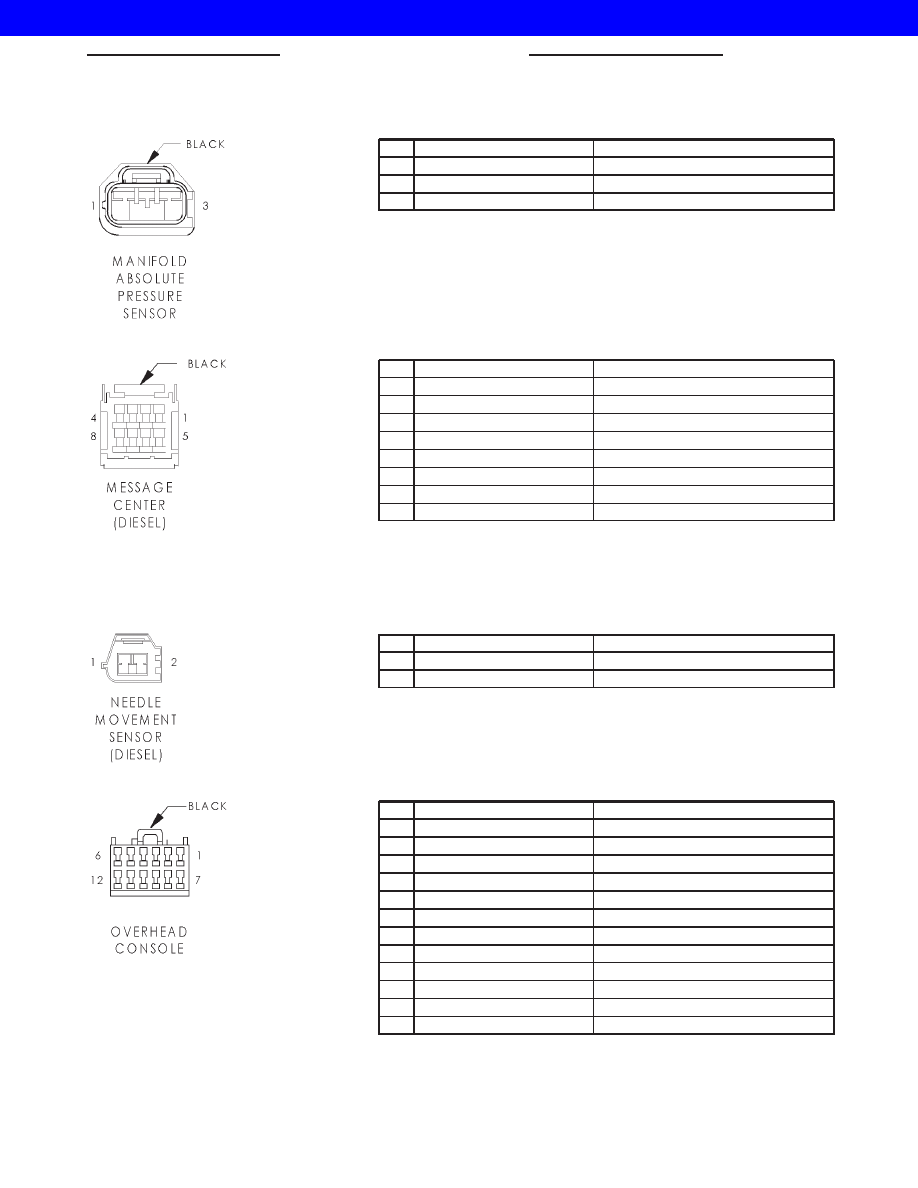

MANIFOLD ABSOLUTE PRESSURE SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K167 20BR/YL

SENSOR GROUND

2

K1 18DG/RD

MANIFOLD ABSOLUTE PRESSURE SENSOR SIGNAL

3

K7 20OR

5V SUPPLY

MESSAGE CENTER (DIESEL) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

F87 20WT/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

-

-

3

-

-

4

K185 20OR/LB

WAIT TO START INDICATOR DRIVER

5

-

-

6

-

-

7

G86 20TN/OR

WATER IN FUEL INDICATOR DRIVER

8

G154 20VT/LG

LOW COOLANT INDICATOR DRIVER

NEEDLE MOVEMENT SENSOR (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K67 18BR/BK

NEEDLE MOVEMENT SENSOR (+)

2

K68 18LG/YL

NEEDLE MOVEMENT SENSOR (-)

OVERHEAD CONSOLE - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

M1 20PK

FUSED B(+)

3

-

-

4

G31 20VT/LG

AMBIENT TEMPERATURE SENSOR SIGNAL

5

D1 20VT/BR

CCD BUS (+)

6

F87 20WT/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

7

M2 20YL

COURTESY LAMPS DRIVER

8

-

-

9

-

-

10

G32 20BK/LB

SENSOR GROUND

11

D2 20WT/BK

CCD BUS(-)

12

Z2 20BK/LG

GROUND

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 83

2001 JEEP CHEROKEE

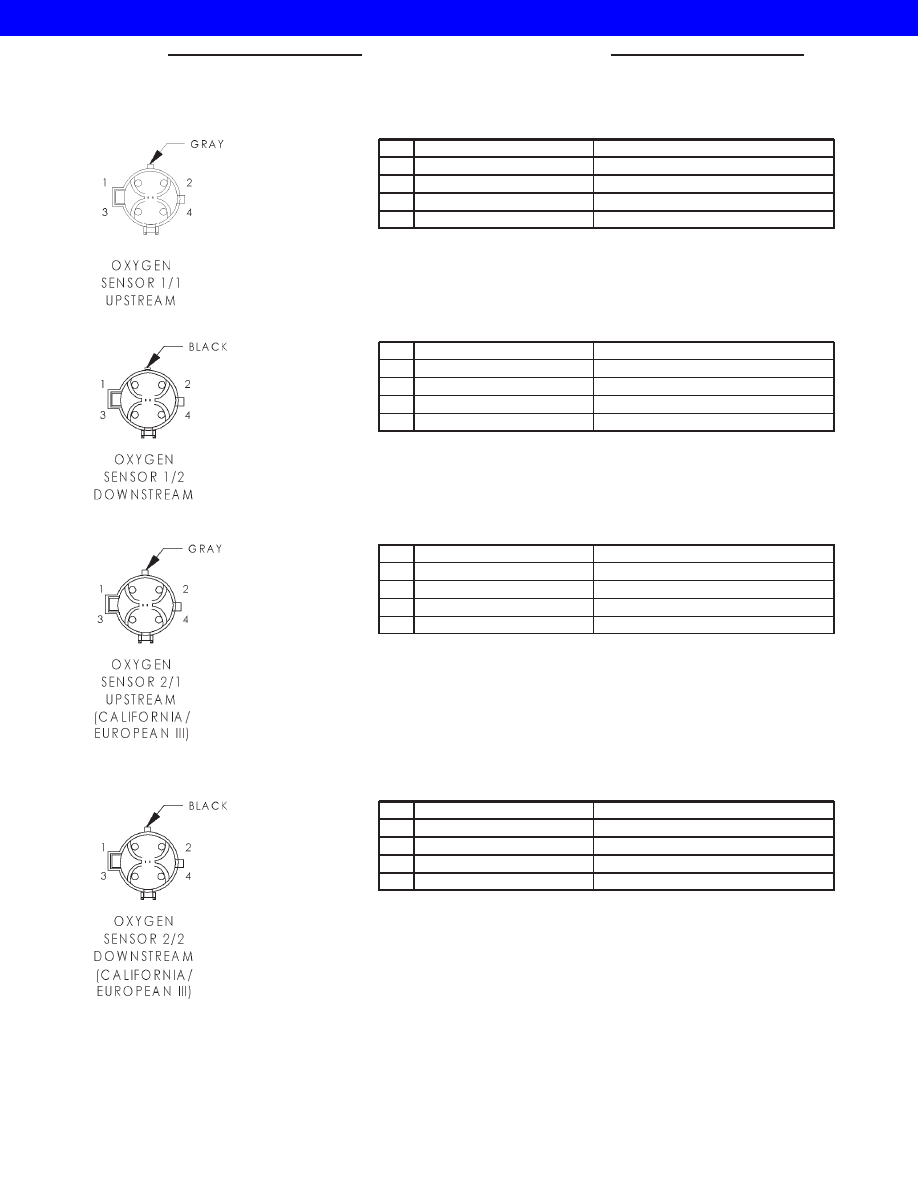

OXYGEN SENSOR 1/1 UPSTREAM - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

A42 20DG

FUSED AUTOMATIC SHUTDOWN RELAY OUTPUT

2

Z1 20BK

GROUND

3

K167 20BR/YL

SENSOR GROUND

4

K41 18BK/DG

OXYGEN SENSOR 1/1 SIGNAL

OXYGEN SENSOR 1/2 DOWNSTREAM - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

A242 20VT/OR

OXYGEN SENSOR RELAY OUTPUT

2

Z1 20BK

GROUND

3

K167 20BR/YL

SENSOR GROUND

4

K141 18TN/WT

OXYGEN SENSOR 1/2 SIGNAL

OXYGEN SENSOR 2/1 UPSTREAM (CALIFORNIA/EUROPEAN III) - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

A42 20DG

OXYGEN SENSOR RELAY OUTPUT

2

Z1 20BK

GROUND

3

K167 20BR/YL

SENSOR GROUND

4

K241 18LG/RD

OXYGEN SENSOR 2/1 SIGNAL

OXYGEN SENSOR 2/2 DOWNSTREAM (CALIFORNIA/EUROPEAN III) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

A242 20VT/OR

OXYGEN SENSOR RELAY OUTPUT

2

Z1 20BK

GROUND

3

K167 20BR/YL

SENSOR GROUND

4

K341 18TN

OXYGEN SENSOR 2/2 SIGNAL

8Wa - 80 - 84

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

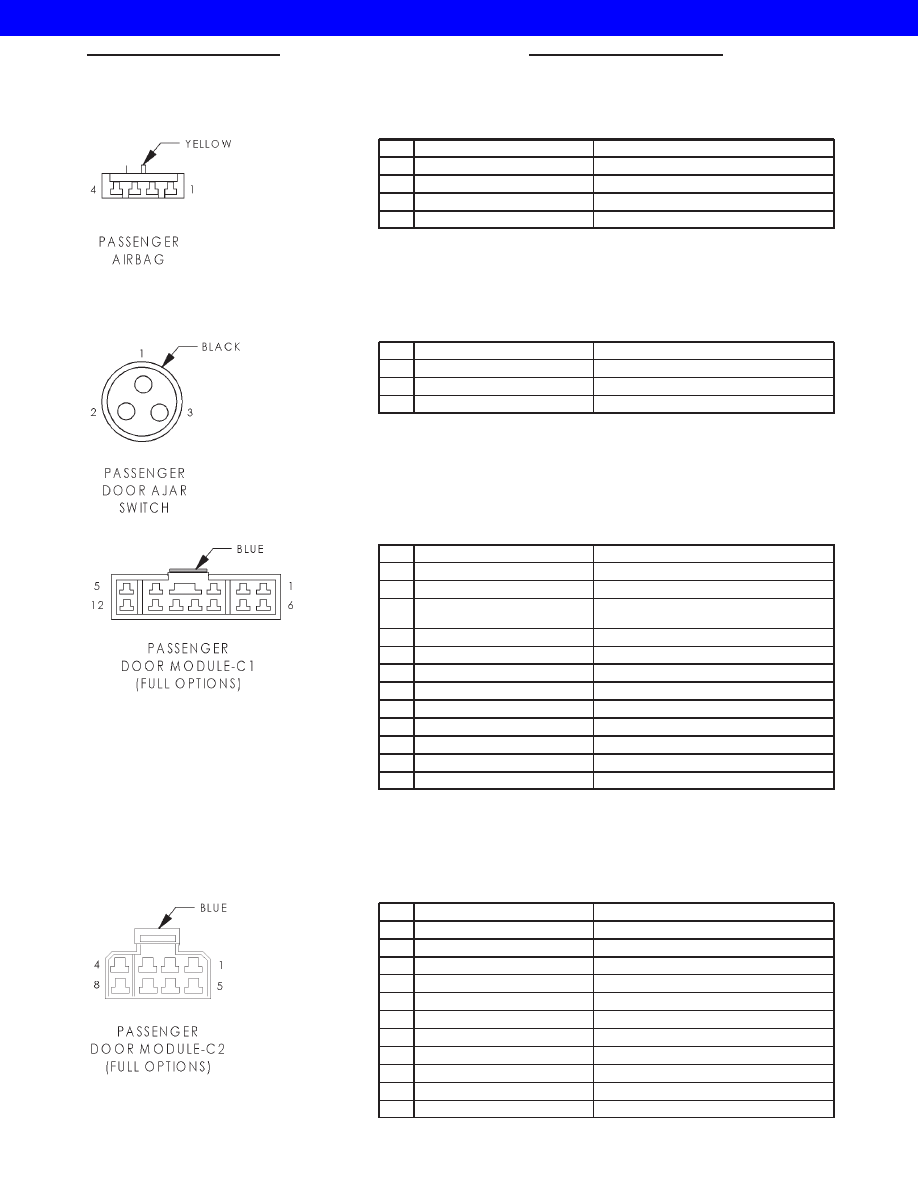

PASSENGER AIRBAG - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

R42 18BK/YL

PASSENGER AIRBAG LINE 2

4

R44 18DG/YL

PASSENGER AIRBAG LINE 1

PASSENGER DOOR AJAR SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

M2 18YL

COURTESY LAMPS DRIVER

2

G16 18BK/LB

DRIVER DOOR AJAR SWITCH SENSE

3

Z1 18BK

GROUND

PASSENGER DOOR MODULE C1 (FULL OPTIONS) - BLUE 12 WAY

CAV

CIRCUIT

FUNCTION

1

P34 16PK/BK

DOOR UNLOCK DRIVER

2

Q22 14VT

PASSENGER FRONT WINDOW DRIVER DOWN

3

Q26 14VT/WT

MASTER WINDOW SWITCH PASSENGER FRONT
DOWN

4

Q16 14BR/WT

MASTER WINDOW SWITCH PASSENGER FRONT UP

5

P33 16OR/BK

DOOR LOCK DRIVER

6

-

-

7

-

-

8

-

-

9

Q12 14BR

PASSENGER FRONT WINDOW DRIVER UP

10

Q1 14YL

WINDOW SWITCH FEED

11

-

-

12

-

-

PASSENGER DOOR MODULE C2 (FULL OPTIONS) - BLUE 8 WAY

CAV

CIRCUIT

FUNCTION

1

P59 20LB/RD

DOOR LOCK CONTROL

2

P55 20DB/PK (LHD)

DOOR UNLOCK RELAY CONTROL

2

P55 20DB (RHD)

DOOR UNLOCK RELAY CONTROL

3

P35 20OR/VT (LHD)

DOOR LOCK SWITCH OUTPUT (LOCK)

3

P36 18PK/VT (RHD)

DOOR LOCK SWITCH OUTPUT (UNLOCK)

4

F81 14TN

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

5

F35 16RD

FUSED B(+)

6

Z1 14BK

GROUND

7

P36 20PK/VT (LHD)

DOOR LOCK SWITCH OUTPUT (UNLOCK)

7

P35 18OR/VT (RHD)

DOOR LOCK SWITCH OUTPUT (LOCK)

8

G26 20LB

KEY-IN IGNITION SWITCH SENSE

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 85

2001 JEEP CHEROKEE
