Jeep XJ. Manual - part 771





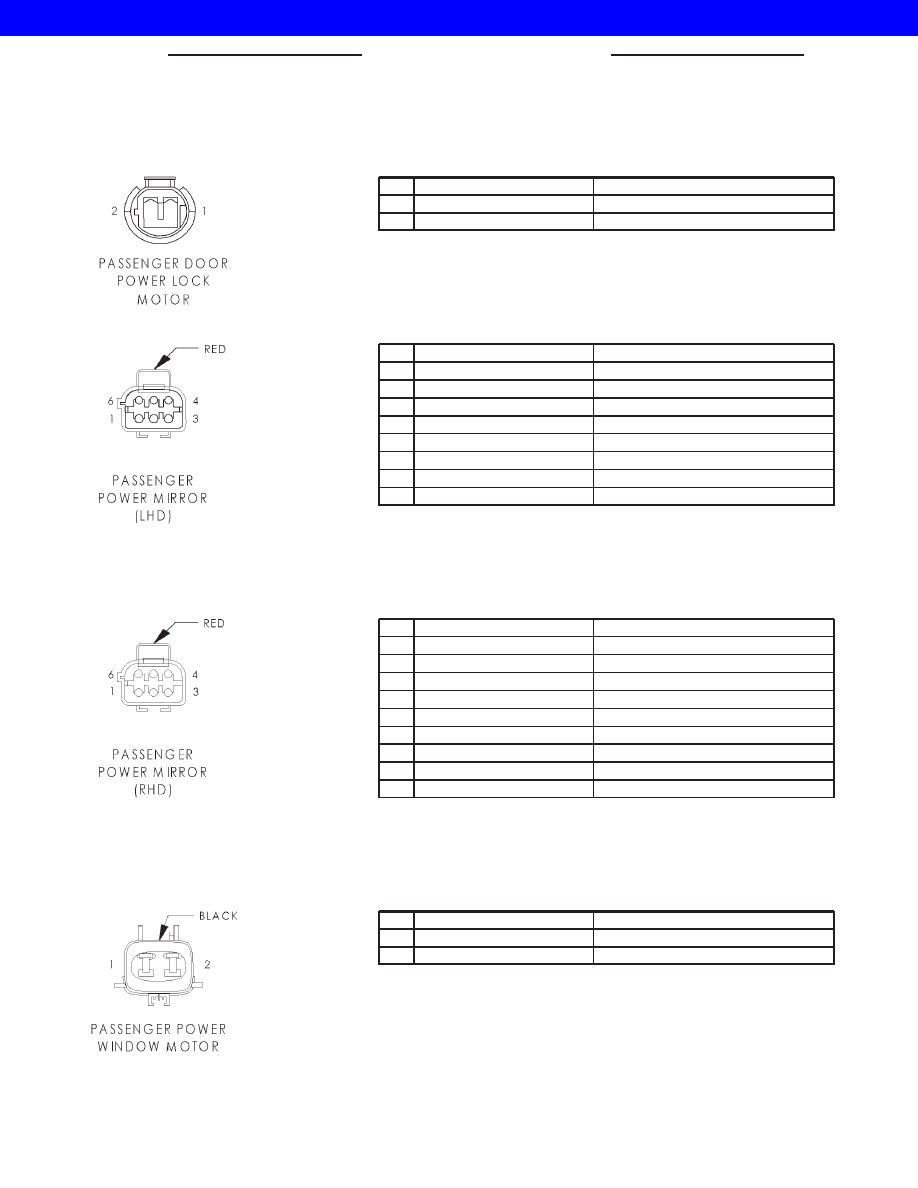

PASSENGER DOOR POWER LOCK MOTOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

P34 16PK/BK

DOOR UNLOCK DRIVER

2

P33 16OR/BK

DOOR LOCK DRIVER

PASSENGER POWER MIRROR (LHD) - RED 6 WAY

CAV

CIRCUIT

FUNCTION

1

P72 20YL/BK

RIGHT MIRROR LEFT VERTICAL DRIVER

2

P74 20DB (POWER MIRRORS)

RIGHT MIRROR HORIZONTAL DRIVER

2

P76 20OR/YL (FULL OPTIONS)

MIRROR COMMON DRIVER

3

P91 20WT/BK (POWER MIRRORS)

MIRROR COMMON DRIVER

3

P74 20DB (FULL OPTIONS)

RIGHT MIRROR HORIZONTAL DRIVER

4

P76 20OR/YL

MIRROR COMMON DRIVER

5

C16 20BK/WT

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

6

Z1 18BK

GROUND

PASSENGER POWER MIRROR (RHD) - RED 6 WAY

CAV

CIRCUIT

FUNCTION

1

P71 20YL

LEFT MIRROR VERTICAL DRIVER

2

P75 20DB/WT (POWER MIRRORS)

LEFT MIRROR HORIZONTAL DRIVER

2

P76 20OR/YL (FULL OPTIONS)

MIRROR COMMON DRIVER

3

P91 20WT/BK (POWER MIRRORS)

MIRROR COMMON DRIVER

3

P75 20DB/RD (FULL OPTIONS)

LEFT MIRROR HORIZONTAL DRIVER

4

P76 20OR/YL

MIRROR COMMON DRIVER

5

C16 20BK/WT (POWER MIRRORS)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

5

C16 20LB/YL (FULL OPTIONS)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

6

Z1 16BK

GROUND

PASSENGER POWER WINDOW MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q12 14BR

RIGHT FRONT WINDOW DRIVER (UP)

2

Q22 14VT

RIGHT FRONT WINDOW DRIVER (DOWN)

8Wa - 80 - 86

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

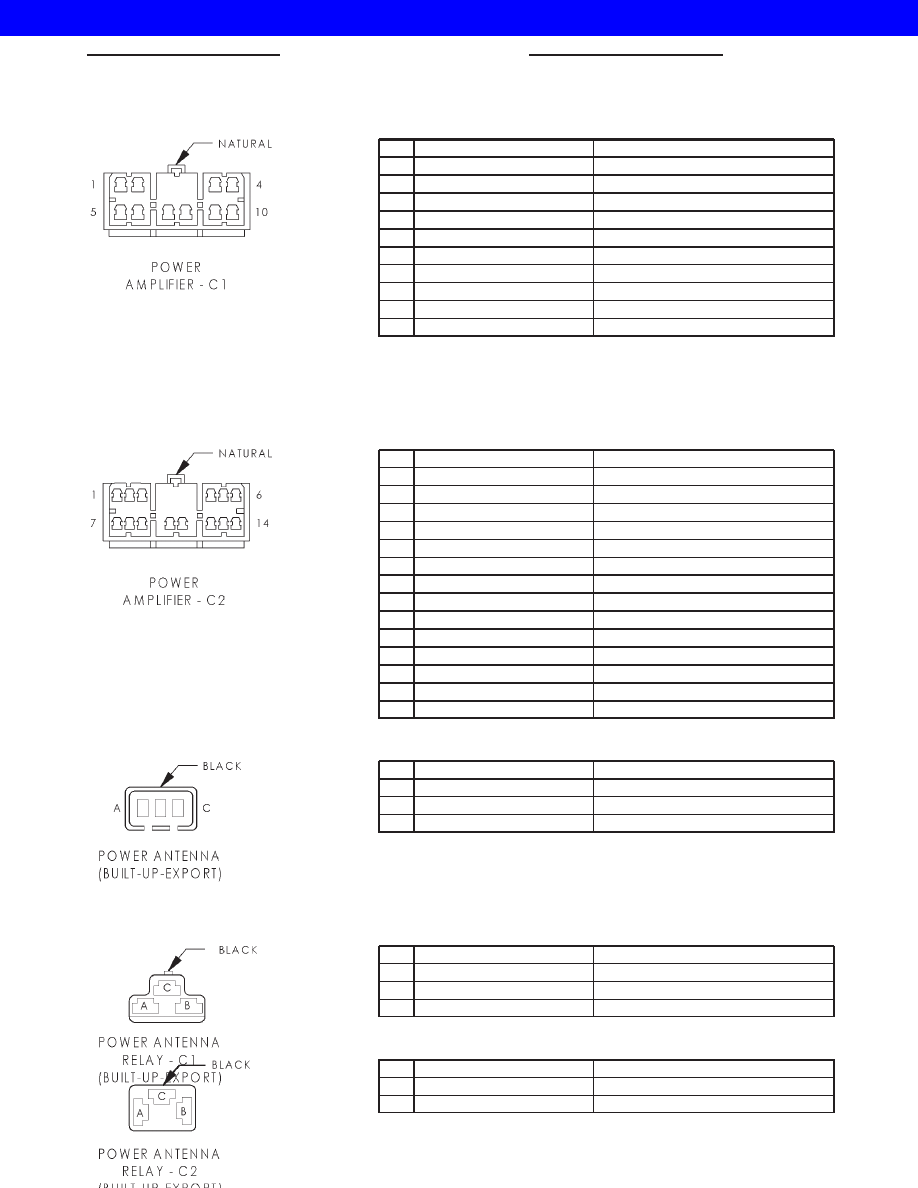

POWER AMPLIFIER C1 - NATURAL 10 WAY

CAV

CIRCUIT

FUNCTION

1

X55 18BR/RD

LEFT FRONT SPEAKER(-)

2

X56 18DB/RD

RIGHT FRONT SPEAKER(-)

3

X58 18DB/OR

RIGHT REAR SPEAKER(-)

4

X60 18DG/RD

RADIO 12V OUTPUT

5

X53 18DG

LEFT FRONT SPEAKER(+)

6

X54 18VT

RIGHT FRONT SPEAKER(+)

7

X51 18BR/YL

LEFT REAR SPEAKER(+)

8

X57 18BR/LB

LEFT REAR SPEAKER(-)

9

X52 18DB/WT

RIGHT REAR SPEAKER(+)

10

-

-

POWER AMPLIFIER C2 - NATURAL 14 WAY

CAV

CIRCUIT

FUNCTION

1

F75 16VT

FUSED B(+)

2

F75 16VT

FUSED B(+)

3

-

-

4

X87 18LG/VT

AMPLIFIED LEFT FRONT DOOR SPEAKER(+)

5

X94 18TN/RD

AMPLIFIED RIGHT REAR SPEAKER(+)

6

X93 18WT/RD

AMPLIFIED LEFT REAR SPEAKER(-)

7

Z5 16BK/LB

GROUND

8

Z5 16BK/LB

GROUND

9

-

-

10

X80 18LB/BK

AMPLIFIED RIGHT FRONT DOOR SPEAKER(-)

11

X82 18LB/RD

AMPLIFIED RIGHT FRONT DOOR SPEAKER(+)

12

X85 18BR/RD

AMPLIFIED LEFT FRONT DOOR SPEAKER(-)

13

X92 18TN/BK

AMPLIFIED RIGHT REAR SPEAKER(-)

14

X91 18WT/BK

AMPLIFIED LEFT REAR SPEAKER(+)

POWER ANTENNA (BUILT UP EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

X13 18WT

RADIO CHOKE OUTPUT

B

X17 18GY

ANTENNA UP (-)

C

X14 18DG

ANTENNA DOWN B(+)

POWER ANTENNA RELAY C1 (BUILT UP EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

Z1 18BK

GROUND

B

F34 18TN/BK

FUSED B(+)

C

X60 18DG/RD

RADIO 12V OUTPUT

POWER ANTENNA RELAY C2 (BUILT UP EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

X13 18WT

RADIO CHOKE OUTPUT

B

X14 18DG

ANTENNA DOWN B(+)

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 87

2001 JEEP CHEROKEE

POWER ANTENNA RELAY C2 (BUILT UP EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

C

X17 18GY

ANTENNA UP (-)

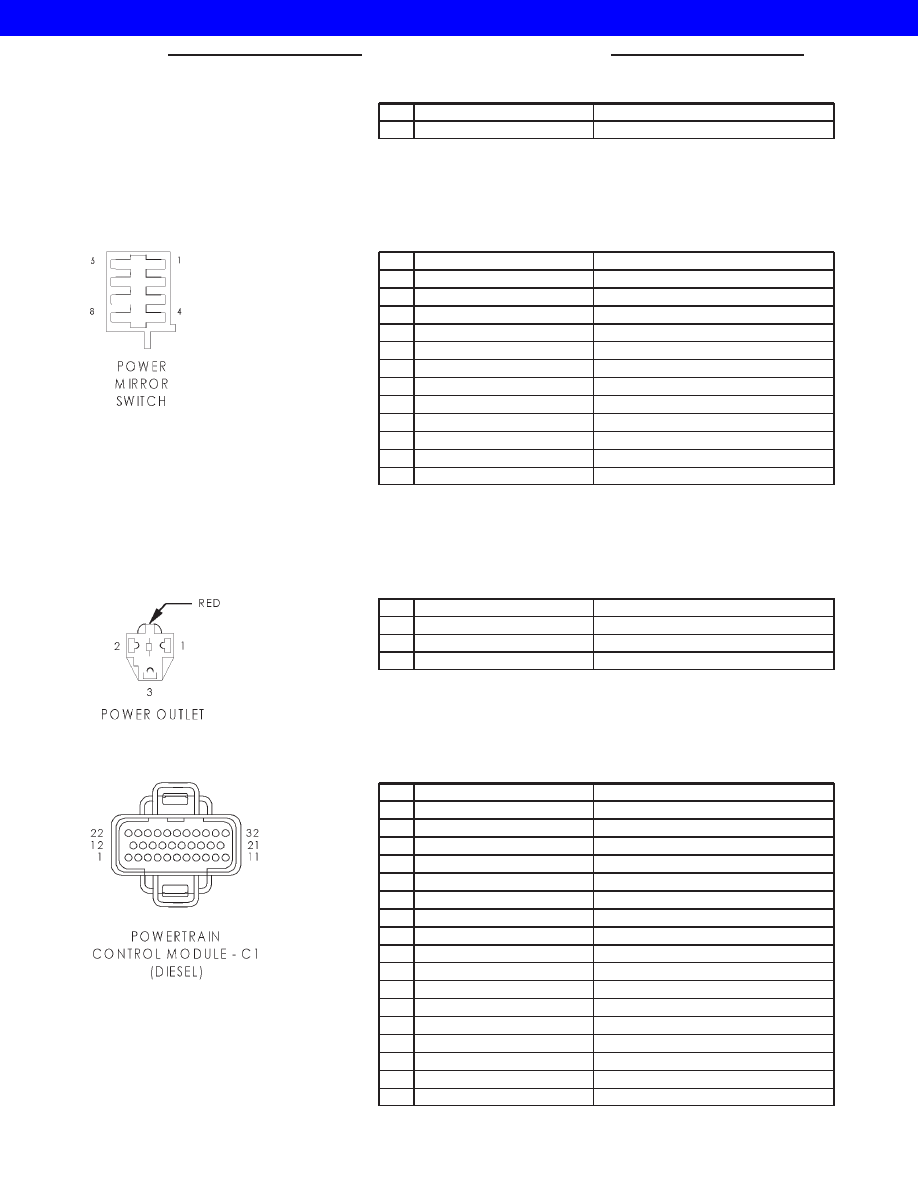

POWER MIRROR SWITCH - 8 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK (RHD)

GROUND

1

Z1 14BK (LHD)

GROUND

2

F83 18YL/DG

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

3

P74 20DB

RIGHT MIRROR HORIZONTAL DRIVER

4

P72 20YL/BK

RIGHT MIRROR VERTICAL DRIVER

5

P76 20OR/YL

MIRROR COMMON DRIVER

5

P76 20OR/YL

MIRROR COMMON DRIVER

6

P91 20WT/BK

LEFT/RIGHT MIRROR HORIZONTAL SUPPLY

6

P91 20WT/BK

LEFT/RIGHT MIRROR HORIZONTAL SUPPLY

7

P75 20DB/WT

LEFT MIRROR HORIZONTAL DRIVER

8

P71 20YL/LB (RHD)

LEFT MIRROR VERTICAL DRIVER

8

P71 20YL (LHD)

LEFT MIRROR VERTICAL DRIVER

POWER OUTLET - RED 3 WAY

CAV

CIRCUIT

FUNCTION

1

F38 16RD/LB

FUSED B(+)

2

-

-

3

Z1 16BK

GROUND

POWERTRAIN CONTROL MODULE C1 (DIESEL) - 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

4

K167 18BR/YL

SENSOR GROUND

5

-

-

6

-

-

7

-

-

8

K159 18VT/RD

ENGINE SPEED SENSOR SIGNAL

9

-

-

10

-

-

11

-

-

12

G18 18PK/BK

COOLANT LEVEL SWITCH SIGNAL

13

-

-

14

-

-

15

-

-

16

K222 18TN/RD

ENGINE COOLANT TEMP SENSOR SIGNAL

17

K7 18OR

5V SUPPLY

8Wa - 80 - 88

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

POWERTRAIN CONTROL MODULE C1 (DIESEL) - 32 WAY

CAV

CIRCUIT

FUNCTION

18

G8 18LB/BK

FUEL MONITOR OUTPUT SIGNAL

19

-

-

20

-

-

21

-

-

22

F16 16RD/LG

FUSED B(+)

23

-

-

24

-

-

25

-

-

26

-

-

27

G123 18DG/WT

WATER IN FUEL SENSOR SIGNAL

28

-

-

29

-

-

30

-

-

31

Z12 14BK/TN

GROUND

32

Z12 14BK/TN

GROUND

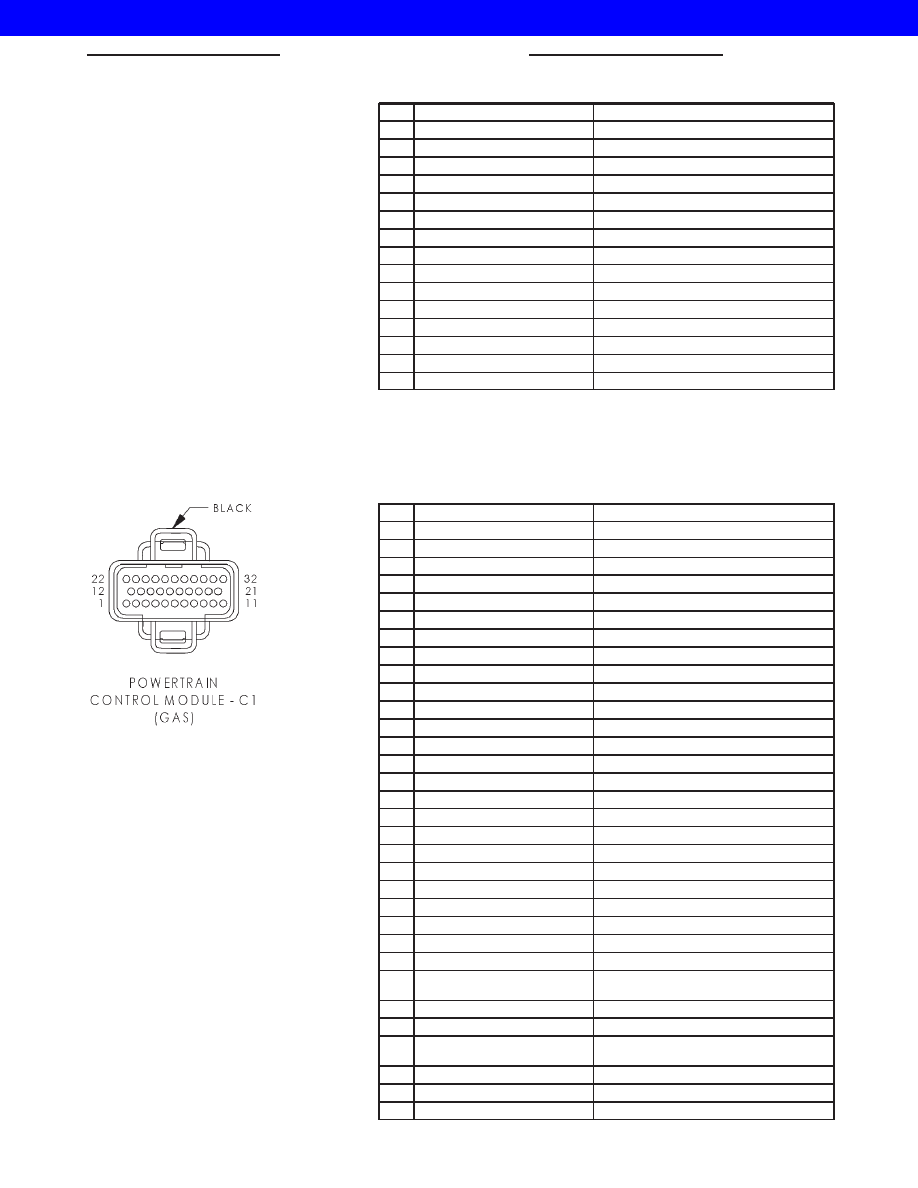

POWERTRAIN CONTROL MODULE C1 (GAS) - BLACK 32 WAY

CAV

CIRCUIT

FUNCTION

1

K18 18RD/YL

IGNITION COIL NO. 3 DRIVER

2

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

-

-

4

K167 18BR/YL

SENSOR GROUND

5

-

-

6

T41 18BK/WT

PARK/NEUTRAL POSITION SWITCH SENSE

7

K19 18GY

IGNITION COIL NO. 1 DRIVER

8

K24 18GY/BK

CRANKSHAFT POSITION SENSOR SIGNAL

9

-

-

10

K60 18YL/BK

IDLE AIR CONTROL NO. 2 DRIVER

11

K40 18BR/WT

IDLE AIR CONTROL NO. 3 DRIVER

12

K78 18GY (A/T)

IDLE ACTUATOR

13

-

-

14

-

-

15

K21 18BK/RD

INTAKE AIR TEMPERATURE SENSOR SIGNAL

16

K2 18TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

17

K7 18OR

5V SUPPLY

18

K44 18TN/YL

CAMSHAFT POSITION SENSOR SIGNAL

19

K39 18GY/RD

IDLE AIR CONTROL NO. 1 DRIVER

20

K59 18VT/BK

IDLE AIR CONTROL NO. 4 DRIVER

21

-

-

22

A61 14DG/BK

FUSED B(+)

23

K22 18OR/DB

THROTTLE POSITION SENSOR SIGNAL

24

K41 18BK/DG

OXYGEN SENSOR 1/1 SIGNAL

25

K141 18TN/WT

OXYGEN SENSOR 1/2 SIGNAL

26

K241 18LG/RD (CALIFORNIA/BUILT UP
EXPORT)

OXYGEN SENSOR 2/1 SIGNAL

27

K1 18DG/RD

MANIFOLD ABSOLUTE PRESSURE SENSOR SIGNAL

28

-

-

29

K341 18TN (CALIFORNIA/BUILT UP
EXPORT)

OXYGEN SENSOR 2/2 SIGNAL

30

-

-

31

Z12 14BK/TN

GROUND

32

Z12 14BK/TN

GROUND

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 89

2001 JEEP CHEROKEE
