REAR FOG LAMP SWITCH (BUILT UP EXPORT) - WHITE 4 WAY

CAV

CIRCUIT

FUNCTION

2

L36 18LG/BK

REAR FOG LAMP

3

L38 18BR/WT

REAR FOG LAMP FEED

4

E2 20 OR

FUSED PANEL LAMPS DIMMER SWITCH SIGNAL

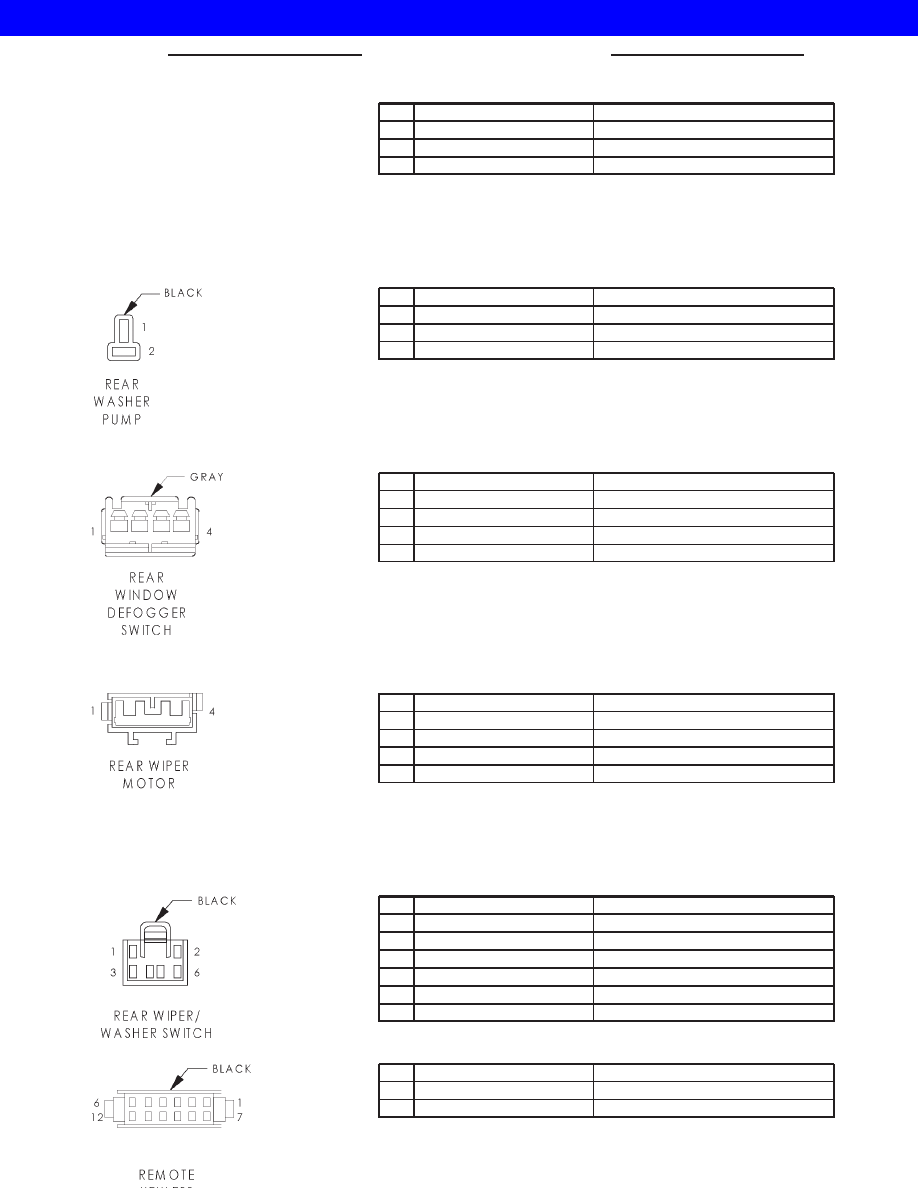

REAR WASHER PUMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

V20 18BK/WT

REAR WASHER MOTOR CONTROL

2

Z1 18BK (GAS)

GROUND

2

Z1 18BK

GROUND

REAR WINDOW DEFOGGER SWITCH - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

C80 20DB/WT

REAR WINDOW DEFOGGER SWITCH SENSE

3

C16 20LB/YL

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

4

E2 20OR

FUSED PANEL LAMPS DIMMER SWITCH SIGNAL

REAR WIPER MOTOR - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

V20 18BK/WT

REAR WASHER MOTOR CONTROL

3

V13 18BR/LG

REAR WIPER MOTOR CONTROL

4

V23 18BR/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

REAR WIPER/WASHER SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK/WT

GROUND

2

V20 18BK/WT

REAR WASHER MOTOR CONTROLLER

3

E2 20OR

FUSED PANEL LAMPS DIMMER SWITCH SIGNAL

4

V13 18BR/LG

REAR WIPER MOTOR CONTROL

5

V23 18BR/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

6

V23 18BR/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

REMOTE KEYLESS ENTRY MODULE - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

M2 20YL

COURTESY LAMPS DRIVER

2

M1 20PK

FUSED B(+)

8Wa - 80 - 94

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

REMOTE KEYLESS ENTRY MODULE - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

3

Z1 20BK

GROUND

4

-

-

5

P55 20DB

RKE DOOR UNLOCK CONTROL

6

D1 20VT/BR

CCD BUS(+)

7

-

-

8

-

-

9

Z1 20BK

GROUND

10

X3 20BK/RD

HORN RELAY CONTROL

11

P59 20LB/RD

DOOR LOCK CONTROL

12

D2 20WT/BK

CCD BUS(-)

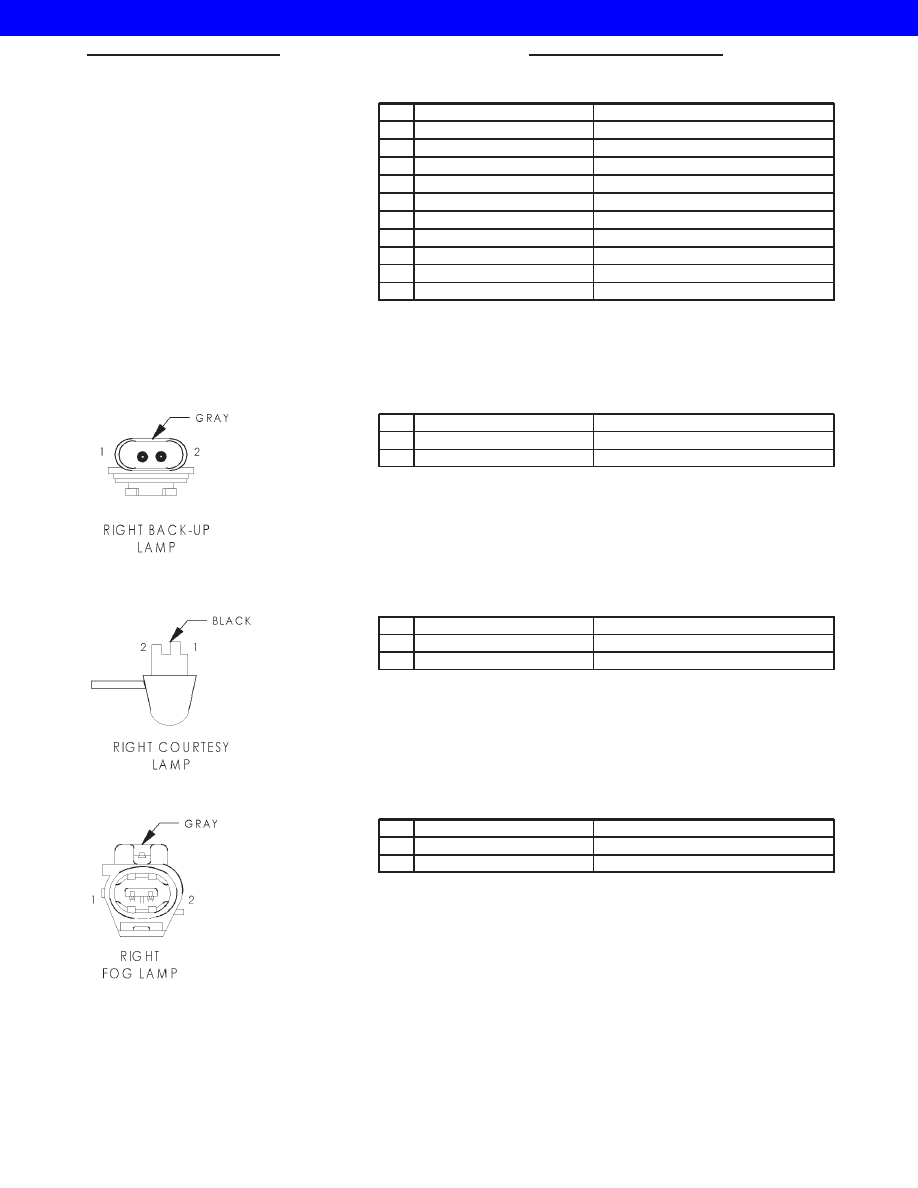

RIGHT BACK-UP LAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L10 18BR/LG

BACK-UP LAMP FEED

RIGHT COURTESY LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

M1 18PK

FUSED B(+)

2

M2 18BK/WT

COURTESY LAMPS DRIVER

RIGHT FOG LAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

L39 20LB

FOG LAMP RELAY OUTPUT

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 95

2001 JEEP CHEROKEE

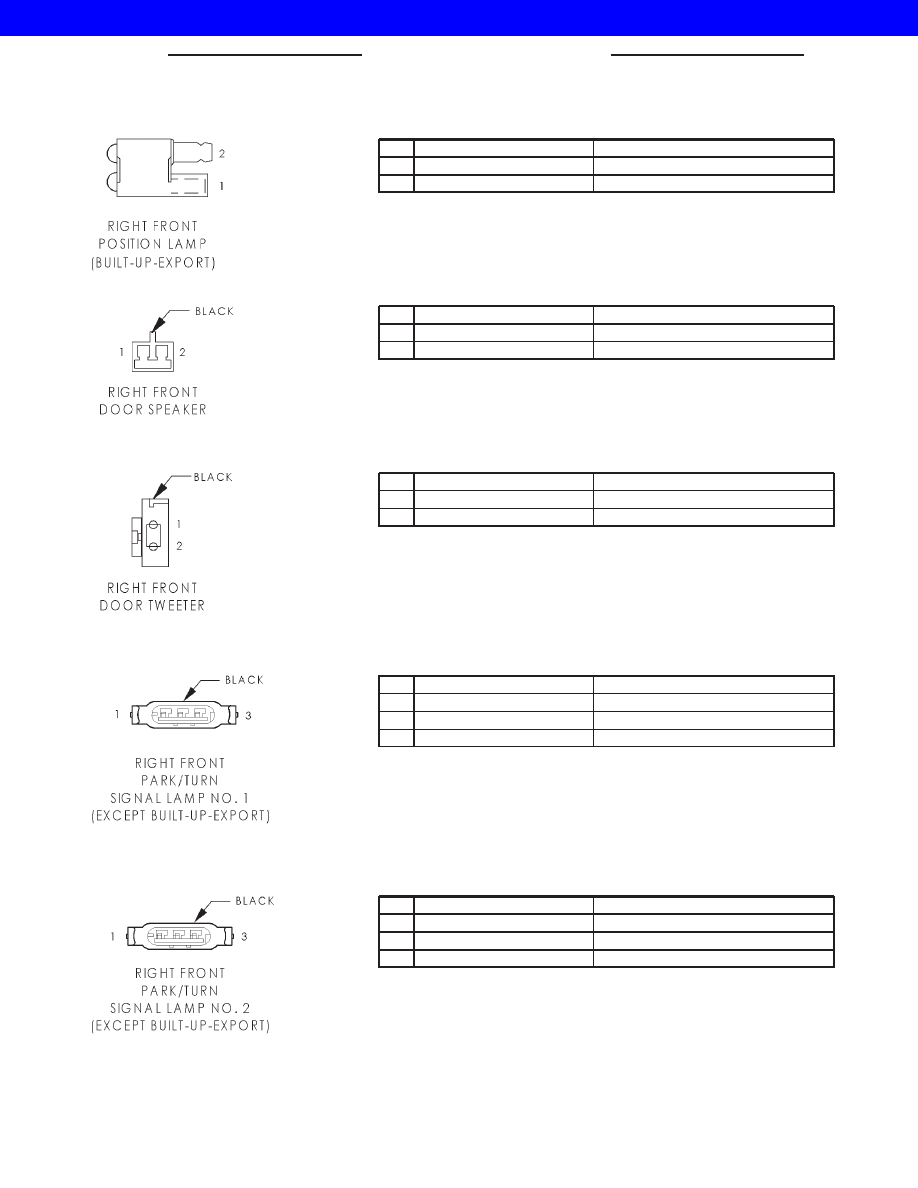

RIGHT FRONT POSITION LAMP (BUILT UP EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

L78 20DG/YL

FUSED HEADLAMP SWITCH OUTPUT

2

Z1 20BK

GROUND

RIGHT FRONT DOOR SPEAKER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X80 18LB/BK

AMPLIFIED RIGHT FRONT DOOR SPEAKER(-)

2

X82 18LB/RD

AMPLIFIED RIGHT FRONT DOOR SPEAKER(+)

RIGHT FRONT DOOR TWEETER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X80 18LB/BK

AMPLIFIED RIGHT FRONT DOOR SPEAKER(-)

2

X82 18LB/RD

AMPLIFIED RIGHT FRONT DOOR SPEAKER(+)

RIGHT FRONT PARK/TURN SIGNAL LAMP NO. 1 (EXCEPT BUILT UP EXPORT)

CAV

CIRCUIT

FUNCTION

1

L60 18TN

RIGHT TURN SIGNAL

2

L78 18DG/YL

FUSED HEADLAMP SWITCH OUTPUT

3

Z1 18BK

GROUND

RIGHT FRONT PARK/TURN SIGNAL LAMP NO. 2 (EXCEPT BUILT UP EXPORT)

CAV

CIRCUIT

FUNCTION

1

L60 18TN

RIGHT TURN SIGNAL

2

L78 18DG/YL

FUSED HEADLAMP SWITCH OUTPUT

3

Z1 18BK

GROUND

8Wa - 80 - 96

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

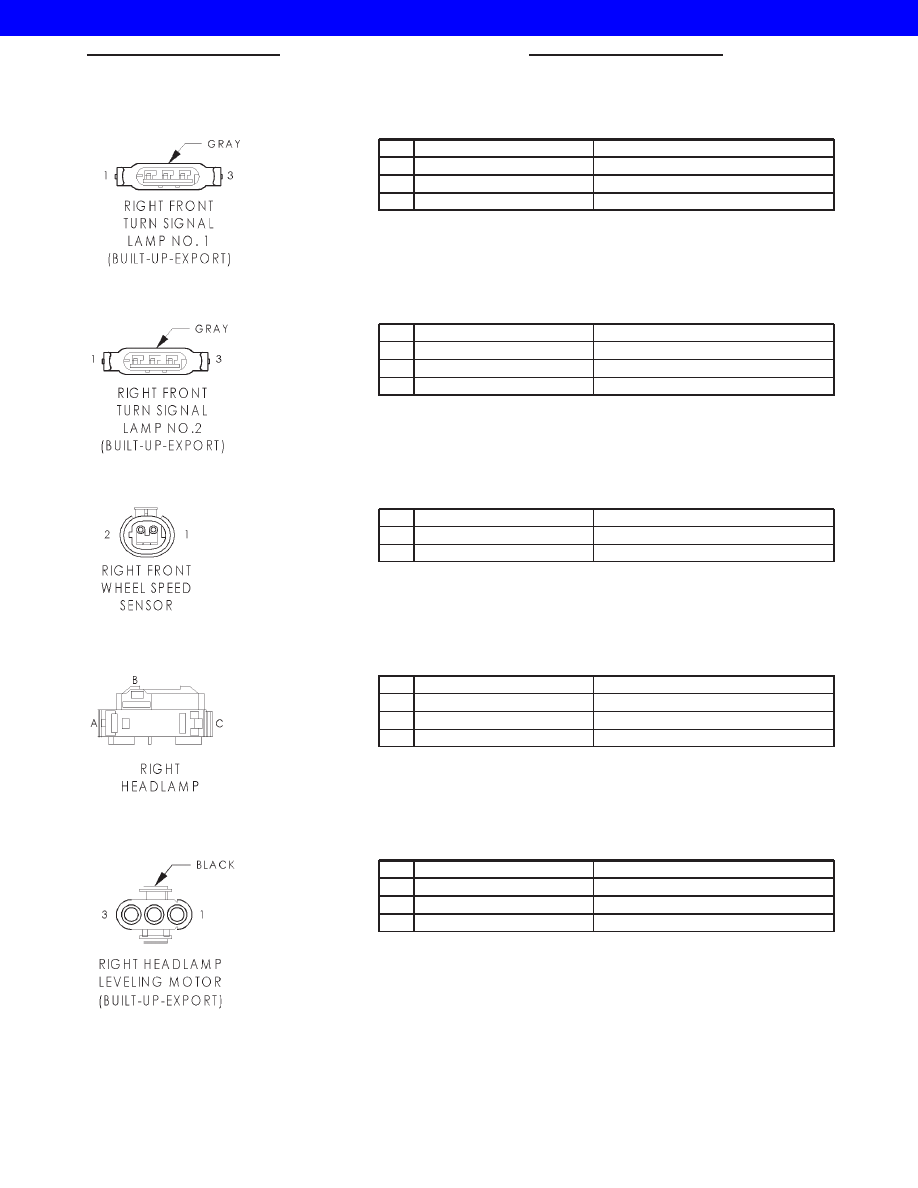

RIGHT FRONT TURN SIGNAL LAMP NO. 1 (BUILT UP EXPORT) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

L60 18TN

RIGHT TURN SIGNAL

3

Z1 18BK

GROUND

2

-

-

RIGHT FRONT TURN SIGNAL LAMP NO. 2 (BUILT UP EXPORT) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

L60 18TN

RIGHT TURN SIGNAL

2

-

-

3

Z1 18BK

GROUND

RIGHT FRONT WHEEL SPEED SENSOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B6 18WT/DB

RIGHT FRONT WHEEL SPEED SENSOR (-)

2

B7 18WT

RIGHT FRONT WHEEL SPEED SENSOR (+)

RIGHT HEADLAMP - 3 WAY

CAV

CIRCUIT

FUNCTION

A

L34 18RD/OR

FUSED RIGHT HIGH BEAM OUTPUT

B

L44 18VT/RD

FUSED RIGHT LOW BEAM OUTPUT

C

Z1 18BK

GROUND

RIGHT HEADLAMP LEVELING MOTOR (BUILT UP EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L44 18VT/RD

FUSED RIGHT LOW BEAM OUTPUT

2

L13 18BK

HEADLAMP ADJUST SIGNAL

3

Z15 18BK/RD

GROUND

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 97

2001 JEEP CHEROKEE
