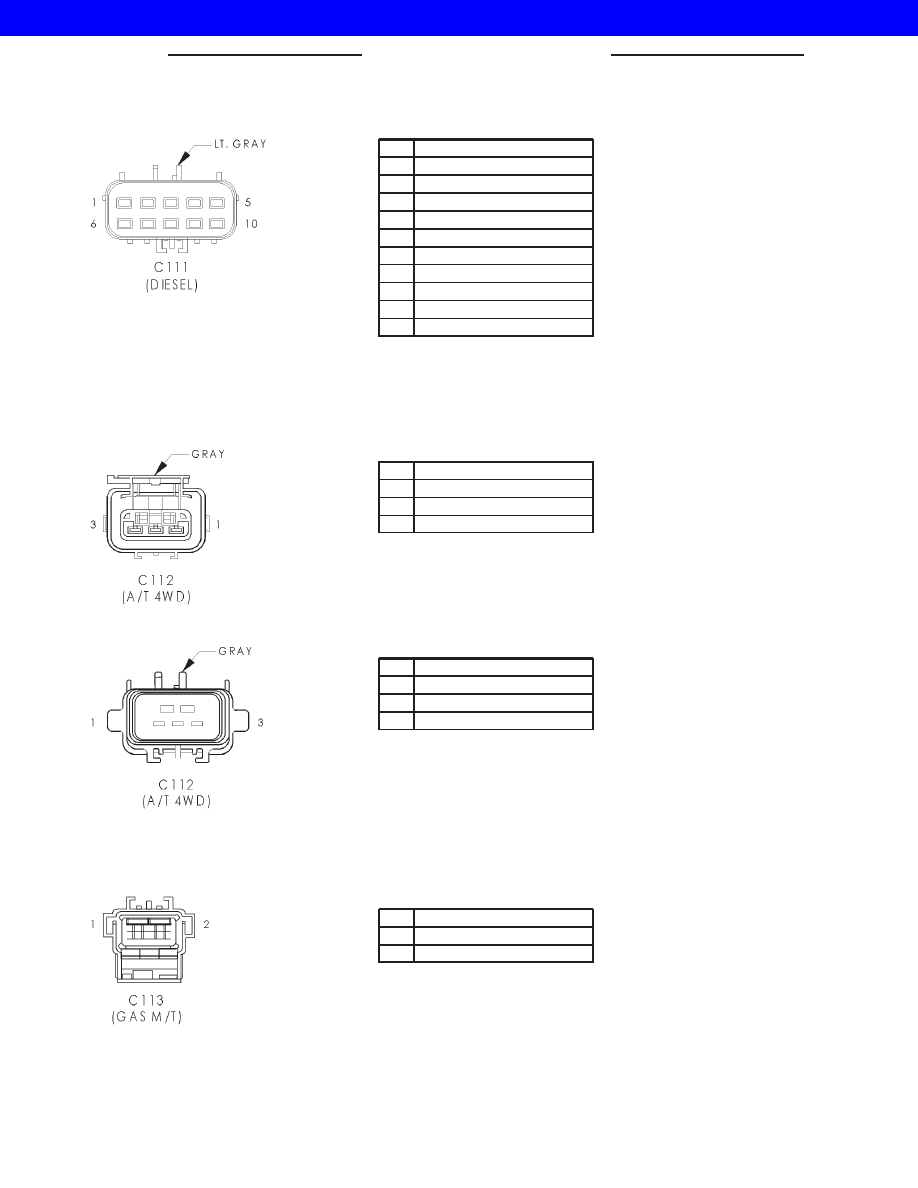

C111 (DIESEL) - LT. GRAY (ENGINE SIDE)

CAV

CIRCUIT

1

G7 18WT/OR

2

-

3

G107 20BK/RD

4

Z1 20BK

5

L10 18BR/LG

6

K7 18OR

7

F20 18WT

8

K167 18BR/YL

9

-

10

T40 14BR

C112 (A/T 4WD) - GRAY (TRANS. CASE SW.

JUMP SIDE)

CAV

CIRCUIT

1

Z1 20BK

2

G106 20BK/WT

3

G107 20BK/RD

C112 (A/T 4WD) - GRAY (ENGINE SIDE)

CAV

CIRCUIT

1

Z1 20BK

2

G106 20BK/WT

3

G107 20BK/RD

C113 (GAS M/T) - (HEADLAMP AND DASH

SIDE)

CAV

CIRCUIT

1

F20 18WT

2

L10 18BR/LG

8Wa - 80 - 22

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

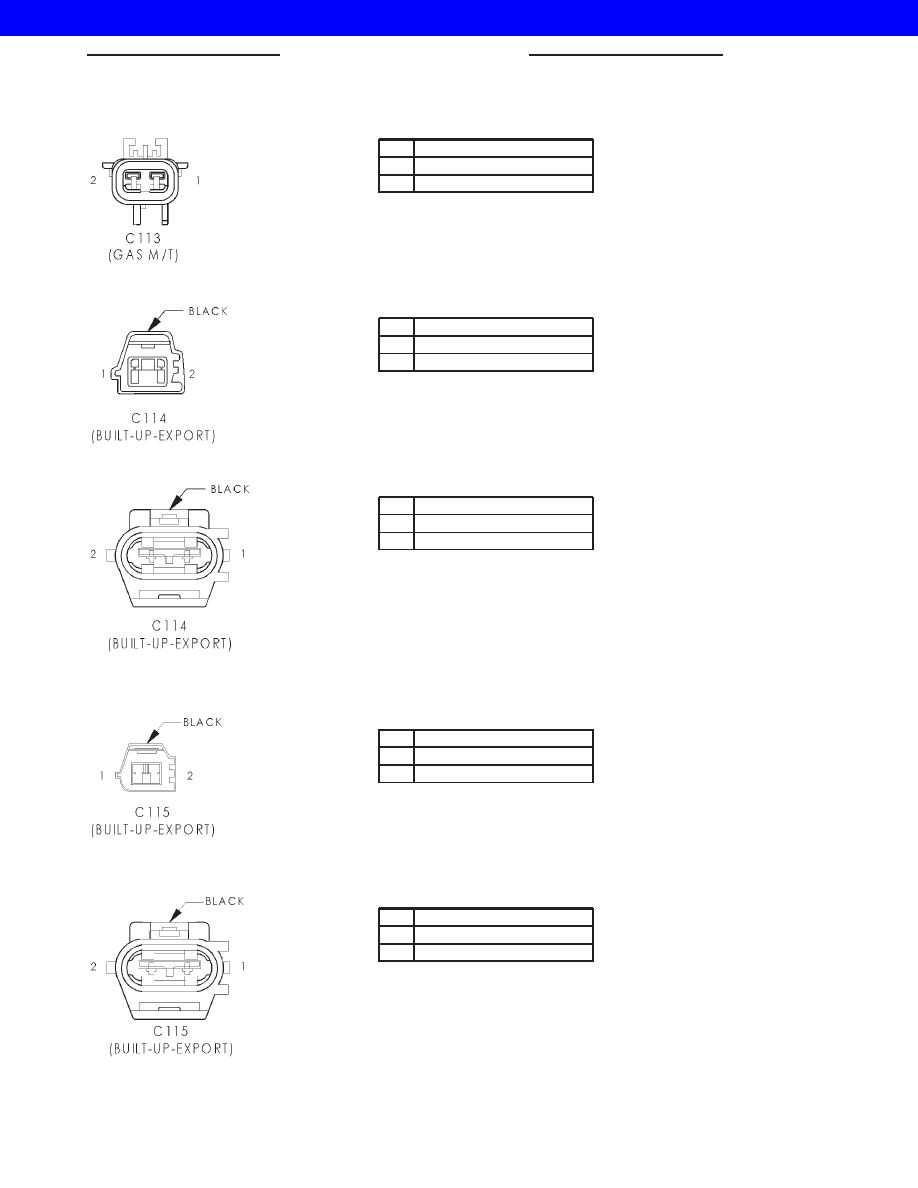

C113 (GAS M/T) - (ENGINE SIDE)

CAV

CIRCUIT

1

F20 18WT

2

L10 18BR/LG

C114 (BUILT UP EXPORT) - BLACK (HEADLAMP

AND DASH SIDE)

CAV

CIRCUIT

1

L61 18LG

2

Z1 18BK/WT

C114 (BUILT UP EXPORT) - BLACK (ENGINE

SIDE)

CAV

CIRCUIT

1

L61 18GY

2

Z1 18BK

C115 (BUILT UP EXPORT) - BLACK (HEADLAMP

AND DASH SIDE)

CAV

CIRCUIT

1

L60 18TN

2

Z1 18BK

C115 (BUILT UP EXPORT) - BLACK (ENGINE

SIDE)

CAV

CIRCUIT

1

L60 18GY

2

Z1 18BK

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 23

2001 JEEP CHEROKEE

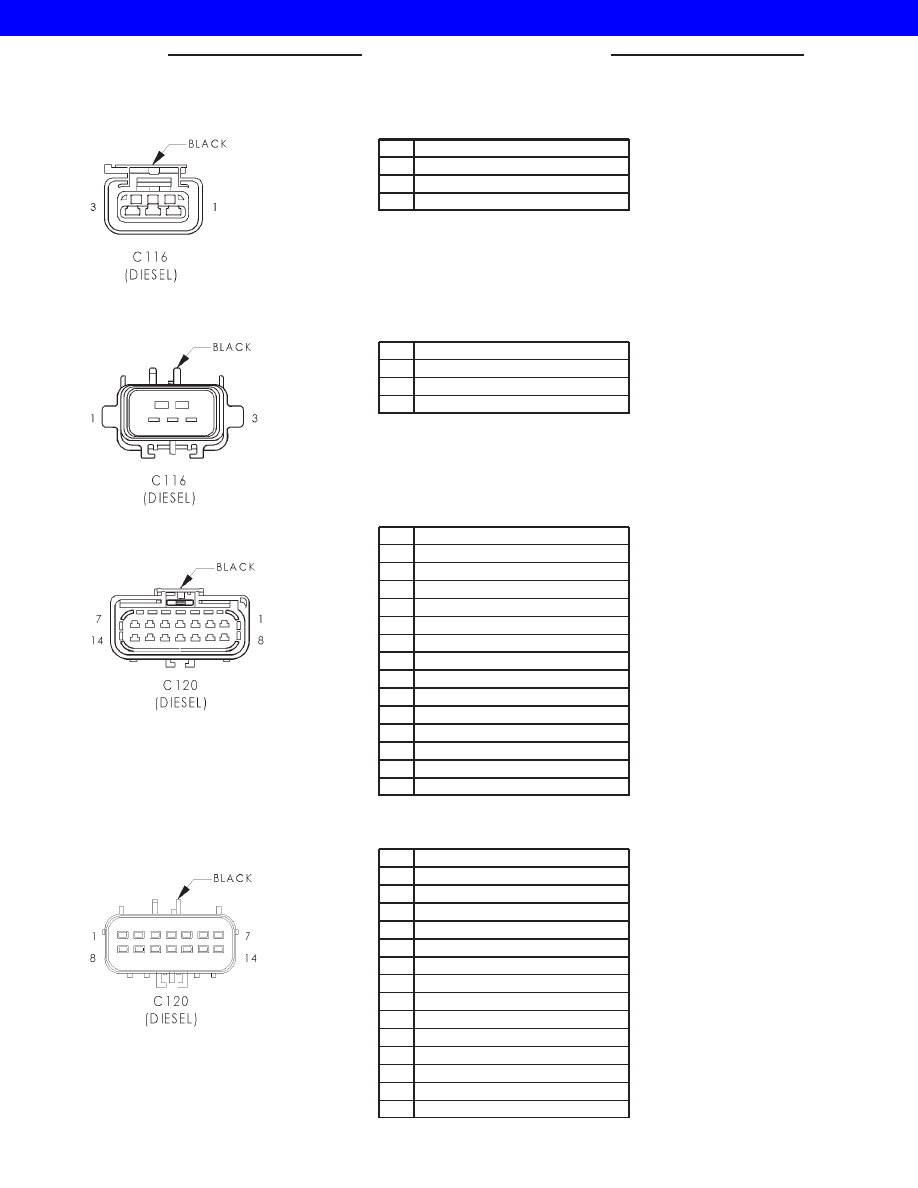

C116 (DIESEL) - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

K7 20OR

2

G60 18GY/YL

3

K167 20BR/YL

C116 (DIESEL) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

K7 18OR

2

G60 18GY/YL

3

K167 18BR/YL

C120 (DIESEL) - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

K3 20LG/BK

2

C21 20DB/PK

3

C22 20DB/WT

4

K24 20GY/BK

5

K20 18DG

6

C3 16DB/BK

7

K72 18DG/OR

8

K2 20TN/BK

9

K4 20BK/LB

10

K222 18TN/RD

11

Z1 16BK

12

K167 20BR/YL

13

C48 18TN

14

-

C120 (DIESEL) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

K3 20LG/BK

2

C21 20DB/PK

3

C22 20DB/WT

4

K24 20GY/BK

5

K20 18DG

6

C3 14DB/BK

7

K72 18DG/OR

8

K2 18TN/BK

9

K4 18BK/LB

10

K222 18TN/RD

11

Z1 16BK

12

K167 18BR/YL

13

C48 18TN

14

-

8Wa - 80 - 24

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

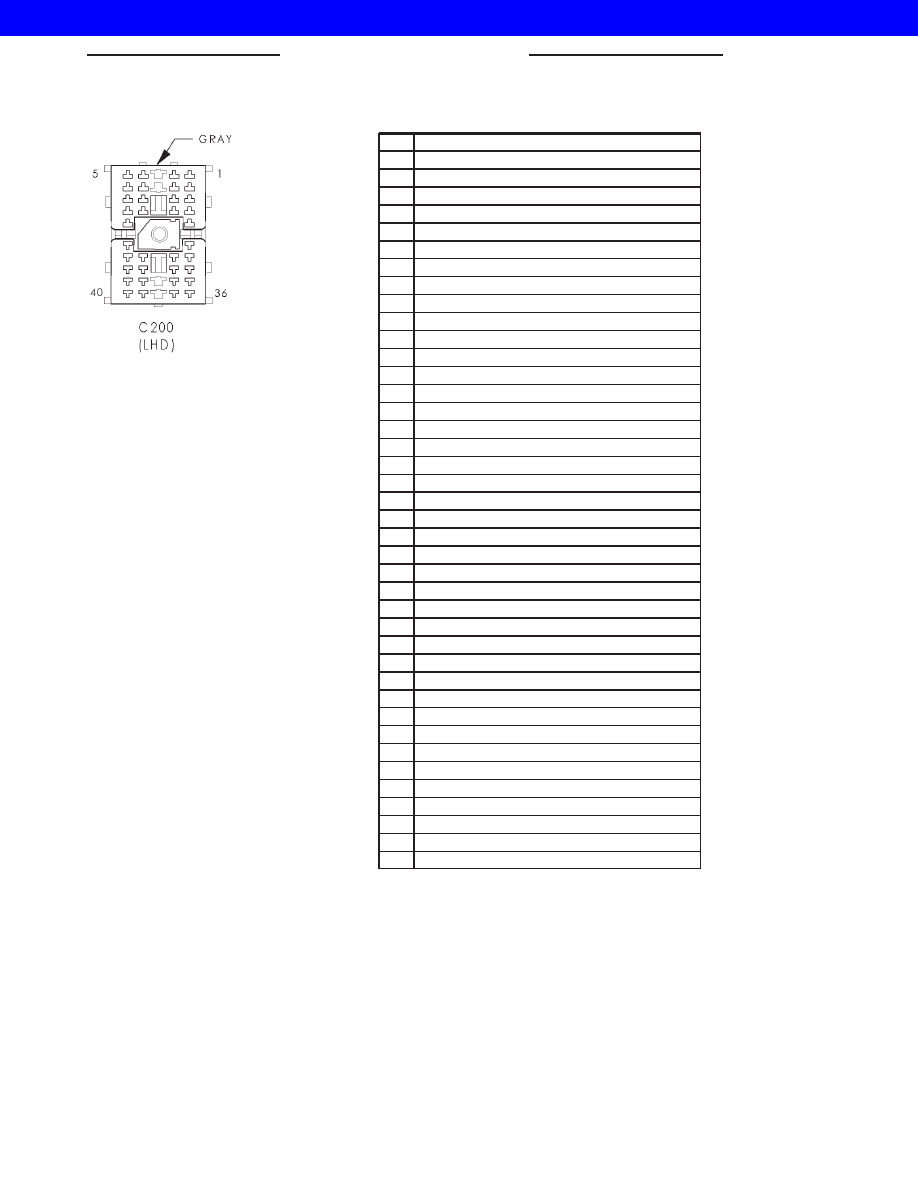

C200 (LHD) - GRAY (UNIBODY SIDE)

CAV

CIRCUIT

1

X53 18DG

2

X55 18BR/RD

3

-

4

X54 18VT

5

X56 18DB/RD

6

X51 18BR/YL

7

X57 18BR/LB

8

-

9

X52 18DB/WT

10

X58 18DB/OR

11

X60 18DG/RD (FULL OPTIONS WITH POWER AMPLIFIER)

12

P91 20WT/BK

13

A141 16DG/WT

14

F75 14VT (FULL OPTIONS WITH POWER AMPLIFIER)

15

K226 20DB/LG

16

L10 18BR/LG

17

G16 20BK/LB

18

-

19

-

20

-

21

-

22

-

23

L38 18BR/WT

24

L50 20WT/TN

25

L62 20BR/RD

26

L63 20DG/RD

27

V13 18BR

28

V20 18BK/WT

29

V23 18BR/PK

30

K167 20BR/YL

31

P35 20OR/VT (FULL OPTIONS)

32

P36 20PK/VT (FULL OPTIONS)

33

F81 12TN (FULL OPTIONS)

34

P72 20YL/BK

35

P74 20DB

36

P76 20OR/YL

37

C16 20LB/YL

38

-

39

F83 18YL/DG

40

G78 20TN/BK

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 25

2001 JEEP CHEROKEE
