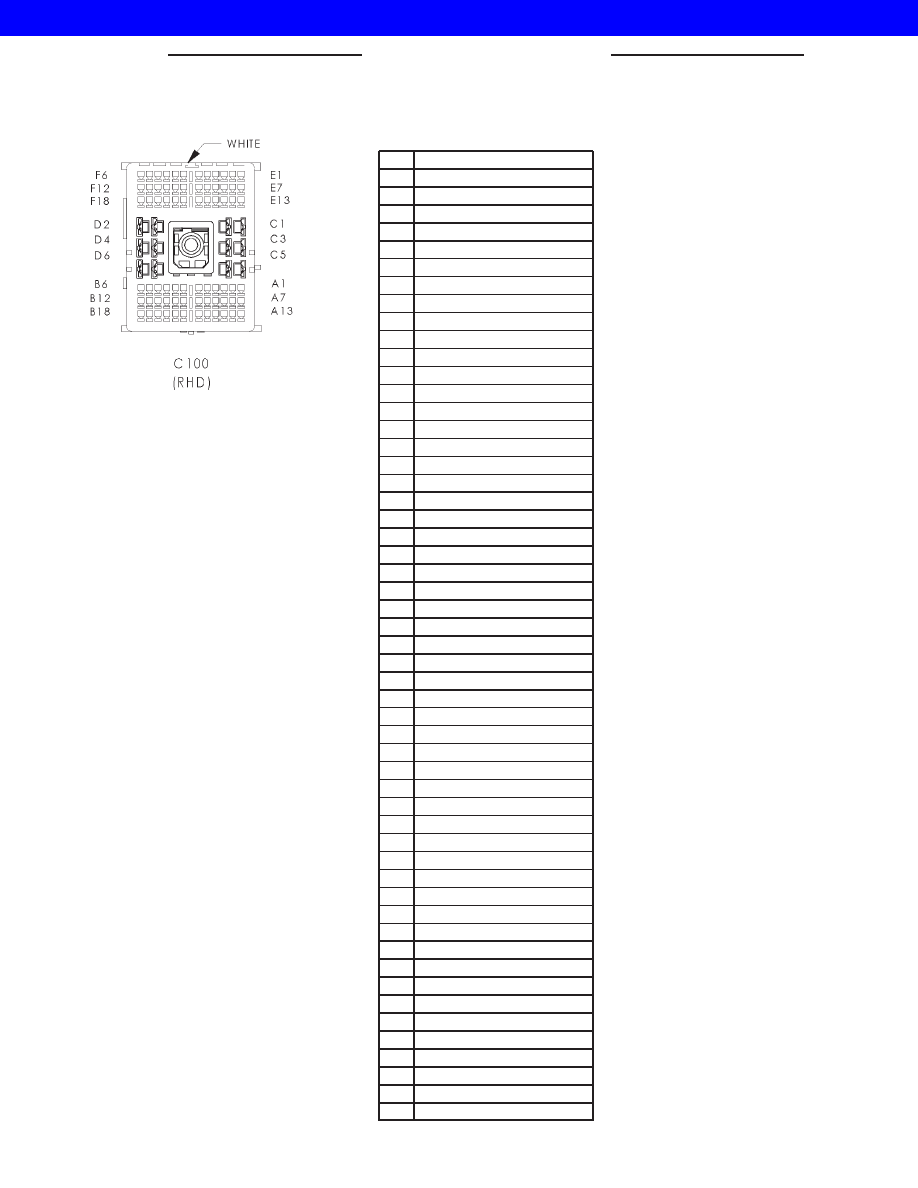

C100 (RHD) - WHITE (HEADLAMP AND DASH

SIDE)

CAV

CIRCUIT

A1

Z1 18BK

A2

G106 20BK/WT (A/T)

A3

G107 20BK/RD

A4

L92 20PK (FOG LAMPS)

A5

L77 20BR/YL (DIESEL FOGLAMPS)

A5

L139 20VT (GAS FOG LAMPS)

A6

C90 18LG (DIESEL)

A6

C90 20LG (GAS)

A7

Z12 18BK/TN (GAS)

A7

Z12 20BK/TN (DIESEL)

A8

G29 20BK/LB

A9

F20 18WT

A10

G99 20GY/WT

A11

D1 18VT/BR (M/T)

A11

D1 20VT/BR (A/T)

A12

D2 18WT/BK (M/T)

A12

D2 20WT/BK (A/T)

A13

-

A14

G9 20GY/BK

A15

L10 18BR/LG

A16

V10 18BR

A17

V20 18BK/WT

A18

F34 18TN/BK

B1

K29 20WT/PK

B2

K226 18DB/LG

B3

K167 20BR/YL

B4

L50 18WT/TN (GAS ABS)

B4

L50 18WT/TN (DIESEL)

B5

V37 18RD/LG (GAS)

B5

V37 20RD/LG (DIESEL)

B6

K4 20BK/LB (DIESEL)

B6

K167 20BR/YL (GAS)

B7

D20 18LG/BK

B8

D21 20PK

B9

L60 20TN

B10

L61 20LG/WT

B11

L9 20BK/PK

B12

L44 20VT/RD

B13

-

B14

-

B15

-

B16

-

B17

-

B18

-

C1

V3 16BR/WT

C2

A1 12RD

C3

V4 16BR/VT

C4

F75 16VT (POWER AMPLIFIER)

C5

V5 16DG/YL

C6

A2 12PK/BK

D1

A3 14RD/WT

D2

A141 14DG/WT

D3

L3 16RD

8Wa - 80 - 14

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

C100 (RHD) - WHITE (HEADLAMP AND DASH

SIDE)

CAV

CIRCUIT

D4

-

D5

A111 12RD/LG

D6

-

E1

-

E2

-

E3

-

E4

-

E5

-

E6

-

E7

F45 20YL/RD

E8

T141 20YL

E9

-

E10

F1 20DB/GY (SENTRY KEY IMMOBI-
LIZER MODULE)

E11

-

E12

-

E13

-

E14

-

E15

K185 20OR/LB (MESSAGE CENTER)

E16

G86 18TN/OR (MESSAGE CENTER)

E17

G154 18VT/LG (MESSAGE CENTER)

E18

L13 20BR/YL (GAS HEADLAMP LEVEL-
ING)

E18

L13 18BR/YL (DIESEL)

F1

D20 18LG/BK

F2

-

F3

-

F4

-

F5

-

F6

-

F7

V30 20DB/RD

F8

F32 20PK/DB

F9

V32 18YL/RD

F10

-

F11

-

F12

-

F13

G19 20LG/OR (ABS)

F14

G31 20VT/LG

F15

G32 20BK/LB

F16

-

F17

-

F18

-

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 15

2001 JEEP CHEROKEE

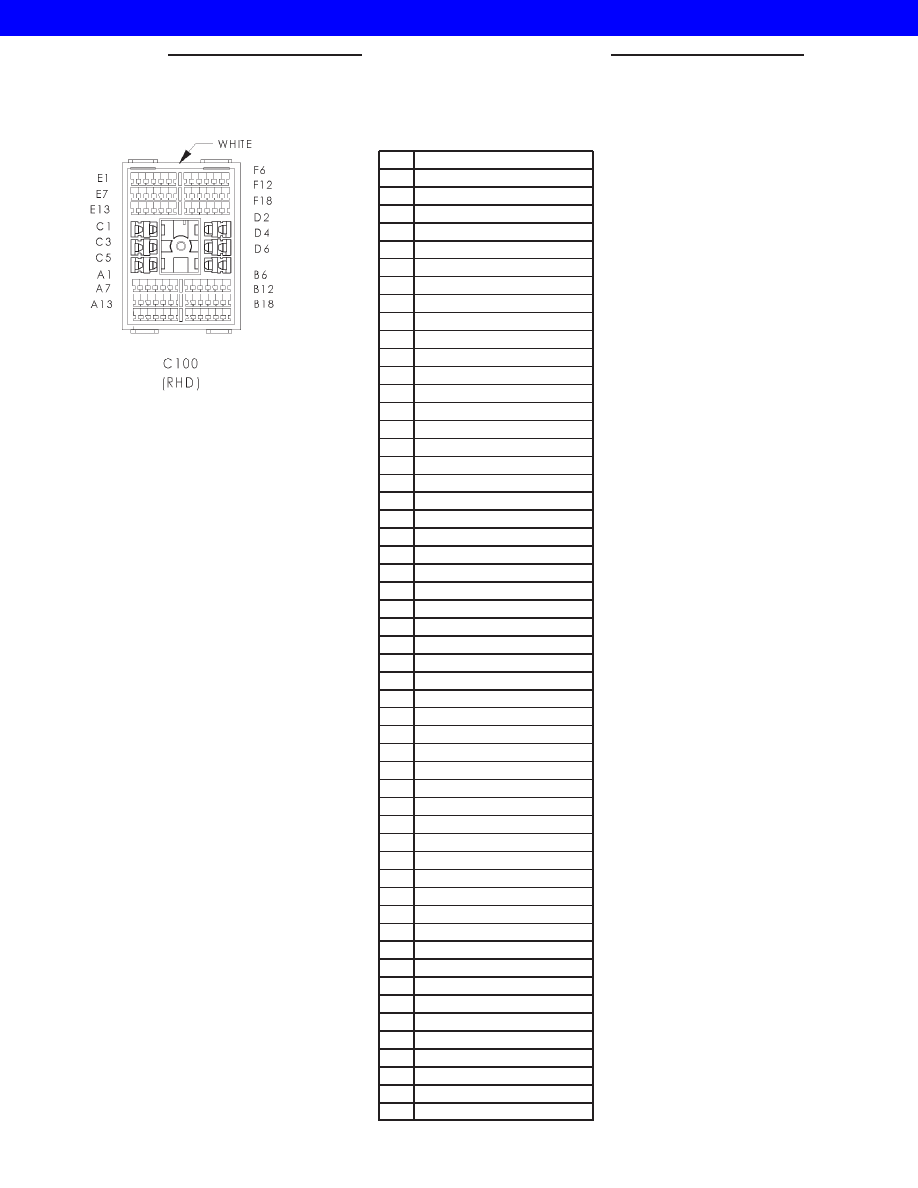

C100 (RHD) - WHITE (INSTRUMENT PANEL

SIDE)

CAV

CIRCUIT

A1

Z1 18BK

A2

G106 20BK/WT (A/T)

A3

G107 20BK/RD

A4

L92 20LB (FOG LAMPS)

A5

L139 20VT (FOG LAMPS)

A6

C90 20LG

A7

Z12 18BK/TN

A8

G29 20BK/LB

A9

F20 18WT

A10

G99 20GY/WT

A11

D1 20VT/BR

A12

D2 20WT/BK

A13

-

A14

G9 20GY/BK

A15

L10 18BR/LG

A16

V10 18BR

A17

V20 18BK/WT

A18

F34 18TN/BK

B1

K29 18WT/PK

B2

K226 18DB/LG

B3

K167 20BR/YL

B4

L50 20WT/TN

B5

V37 20RD/LG

B6

K4 20BK/RD

B7

D20 20LG/BK

B8

D21 20PK

B9

L60 20TN

B10

L61 20LG/WT

B11

L9 20BK/PK

B12

L44 20VT/RD (HEADLAMP LEVELING)

B13

-

B14

-

B15

-

B16

-

B17

-

B18

-

C1

V3 16BR/WT

C2

A1 12RD

C3

V4 16BR/VT

C4

F75 16VT (POWER AMPLIFIER)

C5

V5 16DG/YL

C6

A2 12PK/BK

D1

A3 14RD/WT

D2

A141 16DG/WT

D3

-

D4

-

D5

A111 12RD/LG

D6

-

E1

-

E2

-

E3

-

E4

-

E5

-

8Wa - 80 - 16

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

C100 (RHD) - WHITE (INSTRUMENT PANEL

SIDE)

CAV

CIRCUIT

E6

-

E7

F45 20YL/RD

E8

T141 20YL

E9

-

E10

F1 20DB/GY (SENTRY KEY IMMOBI-
LIZER MODULE)

E11

-

E12

-

E13

-

E14

-

E15

K185 20OR/LB (MESSAGE CENTER)

E16

G86 20TN/OR (MESSAGE CENTER)

E17

G154 20VT/LG (MESSAGE CENTER)

E18

L13 20BR/YL (HEADLAMP LEVELING)

F1

-

F2

-

F3

-

F4

-

F5

-

F6

-

F7

V30 20DB/RD

F8

F32 20PK/DB

F9

V32 20YL/RD

F10

-

F11

-

F12

-

F13

G19 20LG/OR

F14

G31 20VT/LG

F15

G32 20BK/LB

F16

-

F17

-

F18

-

C106 (DIESEL) - BLACK (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

L13 18BR/YL (HEADLAMP LEVELING)

2

L33 20RD

3

L61 20LG/WT

4

Z1 20BK

5

Z15 16BK/GY (HEADLAMP LEVELING)

6

L34 20RD/OR

7

L77 20BR/YL

8

L39 20LB (FOG LAMPS)

9

L43 20VT

10

L60 20TN

11

Z1 20BK/WT

12

-

13

L44 20VT/RD

14

L78 18DG/YL

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 17

2001 JEEP CHEROKEE
