Jeep XJ. Manual - part 752





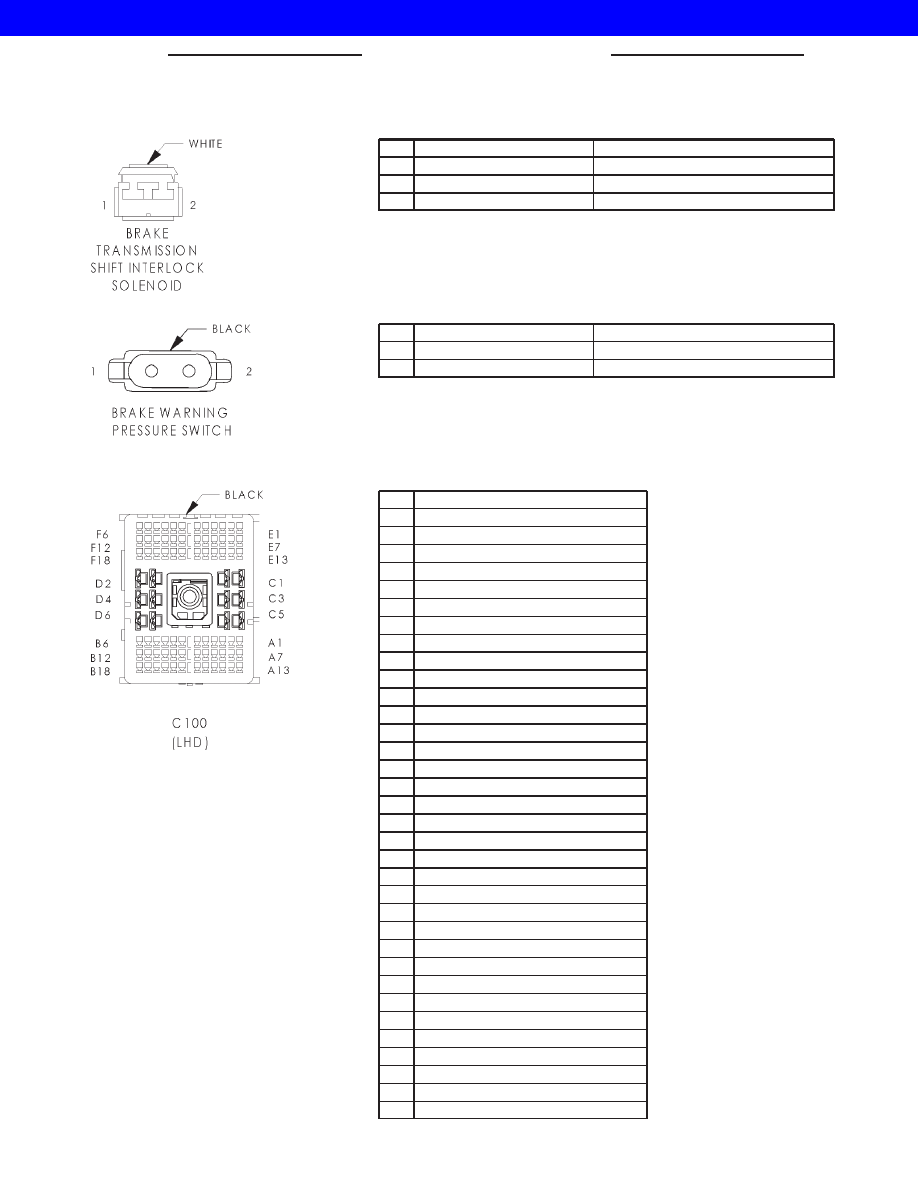

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

K29 20WT/PK (LHD)

BRAKE SWITCH SENSE

1

K29 18WT/PK (RHD)

BRAKE SWITCH SENSE

2

F15 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN)

BRAKE WARNING PRESSURE SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G9 20GY/BK

RED BRAKE WARNING INDICATOR DRIVER

2

G99 20GY/WT

RED BRAKE WARNING INDICATOR DRIVER

C100 (LHD) - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

A1

Z1 18BK

A2

G106 20BK/WT (A/T)

A3

G107 20BK/RD

A4

L92 20PK (FOG LAMPS)

A5

L139 20VT (FOG LAMPS)

A5

L77 20BR/YL (DIESEL)

A6

C90 18LG (DIESEL)

A6

C90 20LG (GAS)

A7

-

A8

-

A9

-

A10

-

A11

-

A12

-

A13

-

A14

-

A15

-

A16

-

A17

-

A18

-

B1

-

B2

-

B3

-

B4

-

B5

-

B6

-

B7

-

B8

-

B9

-

B10

-

B11

-

B12

-

B13

-

B14

-

8Wa - 80 - 10

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

C100 (LHD) - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

B15

-

B16

-

B17

-

B18

-

C1

V3 16BR/WT

C2

A1 12RD

C3

V4 16BR/VT

C4

F75 16VT (POWER AMPLIFIER)

C5

V5 16DG/YL

C6

A2 12PK/BK

D1

A3 14RD/WT

D2

A141 14DG/WT

D3

G34 16RD/GY (EXCEPT DRL)

D4

G34 16RD/GY

D5

A111 12RD/LG

D6

-

E1

L50 20WT/TN (DIESEL)

E1

L50 18WT/TN (GAS)

E2

G9 20GY/BK

E3

L10 18BR/LG

E4

V10 18BR

E5

V20 18BK/WT

E6

F34 18TN/BK

E7

Z12 20BK/TN (DIESEL)

E7

Z12 18BK/TN (GAS)

E8

G29 20BK/LB

E9

F20 18WT

E10

F1 20DB/GY (SENTRY KEY IMMOBILIZER MODULE)

E11

D1 20VT/BR (A/T)

E11

D1 18VT/BR (M/T)

E12

D2 20WT/BK (A/T)

E12

D2 18WT/BK (M/T)

E13

-

E14

G99 20GY/WT

E15

K185 20OR/LB

E16

G86 18TN/OR

E17

G154 18VT/LG

E18

L13 20BR/YL (GAS)

E18

L13 18BR/YL (DIESEL)

F1

D20 18LG/BK

F2

D21 20PK

F3

L60 20TN

F4

L61 20LG/WT

F5

L9 20BK/PK

F6

L44 20VT/RD

F7

V30 20DB/RD

F8

F32 20PK/DB

F9

V32 18YL/RD

F10

K29 18WT/PK (M/T EXCEPT DIESEL)

F10

K29 20WT/PK (A/T)

F11

K226 18DB/LG

F12

K167 20BR/YL

F13

G19 20LG/OR (ABS)

F14

G31 20VT/LG

F15

G32 20BK/LB

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 11

2001 JEEP CHEROKEE

C100 (LHD) - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

F16

K78 20GY

F17

V37 20RD/LG (DIESEL)

F17

V37 18RD/LG (GAS)

F18

K4 20BK/LB (DIESEL)

F18

K167 20BR/YL (GAS)

D3

L3 16RD (DAYTIME RUNNING LAMPS)

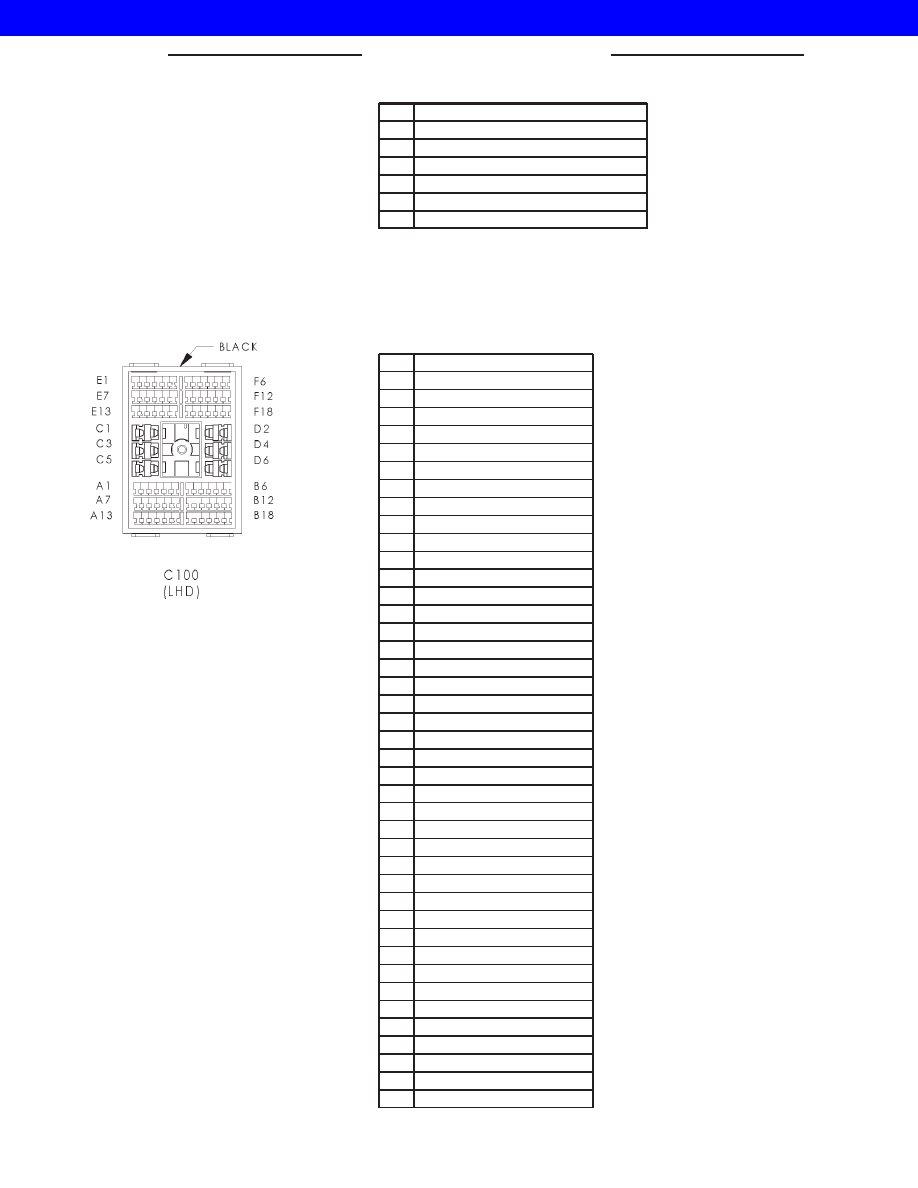

C100 (LHD) - BLACK (INSTRUMENT PANEL

SIDE)

CAV

CIRCUIT

A1

Z1 18BK

A2

G106 20BK/WT (A/T)

A3

G107 20BK/RD

A4

L92 20LB (FOG LAMPS)

A5

L139 20VT (FOG LAMPS)

A6

C90 20LG

A7

-

A8

-

A9

-

A10

-

A11

-

A12

-

A13

-

A14

-

A15

-

A16

-

A17

-

A18

-

B1

-

B2

-

B3

-

B4

-

B5

-

B6

-

B7

-

B8

-

B9

-

B10

-

B11

-

B12

-

B13

-

B14

-

B15

-

B16

-

B17

-

B18

-

C1

V3 16BR/WT

C2

A1 12RD

C3

V4 16BR/VT

C4

F75 16VT (POWER AMPLIFIER)

C5

V5 16DG/YL

8Wa - 80 - 12

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

C100 (LHD) - BLACK (INSTRUMENT PANEL

SIDE)

CAV

CIRCUIT

C6

A2 12PK/BK

D1

A3 14RD/WT

D2

A141 16DG/WT

D3

L3 16RD/OR

D4

G34 16RD/GY

D5

A111 12RD/LG

D6

-

E1

L50 20WT/TN

E2

G9 20GY/BK

E3

L10 18BR/LG

E4

V10 18BR

E5

V20 18BK/WT

E6

F34 18TN/BK

E7

Z12 18BK/TN

E8

G29 20BK/LB

E9

F20 18WT

E10

F1 20DB/GY (SENTRY KEY IMMOBI-
LIZER MODULE)

E11

D1 20VT/BR

E12

D2 20WT/BK

E13

-

E14

G99 20GY/WT

E15

K185 20OR/LB

E16

G86 20TN/OR

E17

G154 20VT/LG

E18

L13 20BR/YL (HEADLAMP LEVELING)

F1

D20 20LG/BK

F2

D21 18PK

F3

L60 20TN

F4

L61 20LG/WT

F5

L9 20BK/PK

F6

L44 20VT/RD (HEADLAMP LEVELING)

F7

V30 20DB/RD

F8

F32 20PK/DB

F9

V32 20YL/RD

F10

K29 20WT/PK

F11

K226 20DB/LG

F12

K167 20BR/YL

F13

G19 20LG/OR (ABS)

F14

G31 20VT/LG

F15

G32 20BK/LB

F16

K78 20GY

F17

V37 20RD/LG

F18

K4 20BK/RD

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 13

2001 JEEP CHEROKEE
