Jeep XJ. Manual - part 754

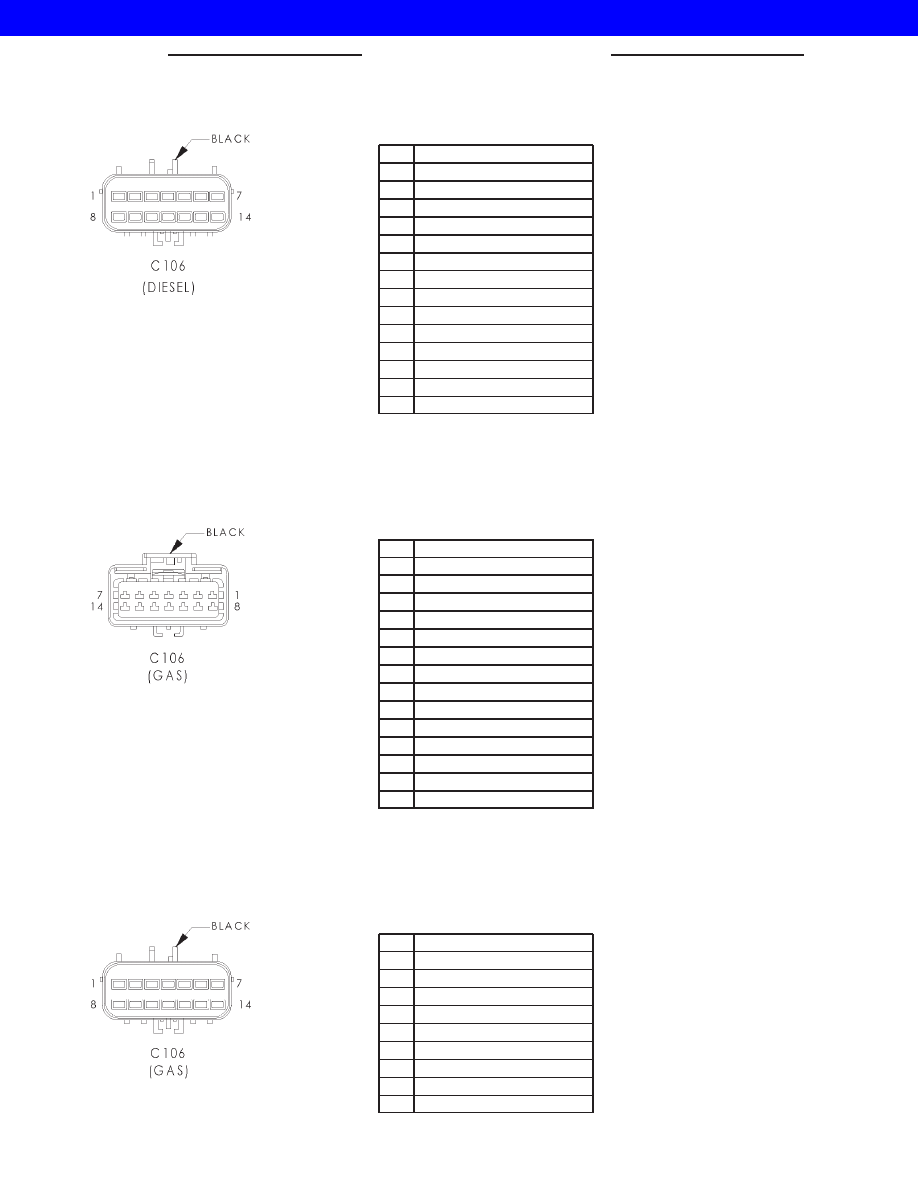

C106 (DIESEL) - BLACK (FRONT END LIGHTING

SIDE)

CAV

CIRCUIT

1

L13 18BR/YL (HEADLAMP LEVELING)

2

L33 18RD

3

L61 20LG

4

Z1 18BK

5

Z15 18BK/RD (HEADLAMP LEVELING)

6

L34 18RD/OR

7

L77 20BR

8

L39 20LB (FOG LAMPS)

9

L43 VT

10

L60 20TN

11

Z1 18BK/WT

12

Z1 20BK (FOG LAMPS)

13

L44 18VT/RD

14

L78 20DG/YL

C106 (GAS) - BLACK (HEADLAMP AND DASH

SIDE)

CAV

CIRCUIT

1

L13 20BR/YL (HEADLAMP LEVELING)

2

L33 20RD

3

L61 20LG/WT

4

Z1 20BK

5

Z15 16BK/GY (HEADLAMP LEVELING)

6

L34 20RD/OR

7

L77 20BR/YL

8

L39 20LB (FOG LAMPS)

9

L43 20VT

10

L60 20TN

11

Z1 20BK/WT

12

L33 20RD/WT

13

L44 20VT/RD

14

L78 20DG/YL

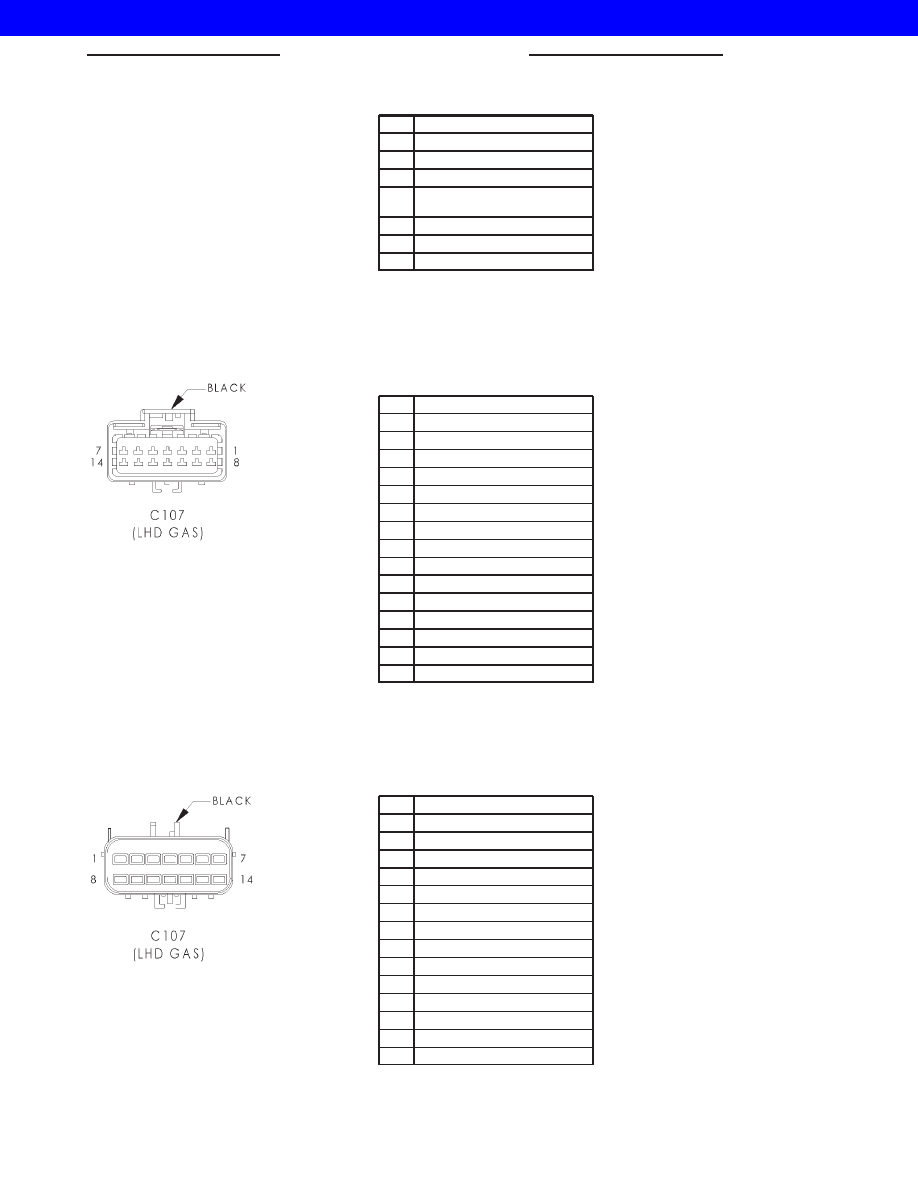

C106 (GAS) - BLACK (FRONT END LIGHTING

SIDE)

CAV

CIRCUIT

1

L13 18BR/YL (HEADLAMP LEVELING)

2

L33 18RD

3

L61 20LG

4

Z1 18BK

5

Z15 18BK/RD (HEADLAMP LEVELING)

6

L34 18RD/OR

7

L77 20BR

8

L39 20LB (FOG LAMPS)

9

L43 18VT

8Wa - 80 - 18

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

C106 (GAS) - BLACK (FRONT END LIGHTING

SIDE)

CAV

CIRCUIT

10

L60 20TN

11

Z1 18BK (EXCEPT BUILT UP EXPORT)

11

Z1 18BK/WT (BUILT UP EXPORT)

12

L33 20RD (EXCEPT BUILT UP EXPORT
FOG LAMPS)

13

L44 18VT/RD

14

L78 20DG/YL

12

Z1 20BK (BUILT UP EXPORT)

C107 (LHD GAS) - BLACK (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

A142 18DG/OR

2

K20 18DG

3

K167 20BR/YL

4

G7 20WT/OR (DRL)

5

T41 20BK/WT (A/T)

5

Z1 18K (M/T)

6

K22 20OR/DB (A/T)

7

A42 18DG

8

G107 20BK/RD (4WD)

9

Z12 18BK/TN (A/T)

10

F12 18DB/WT

11

K78 20GY (EXTENDED IDLE)

12

G106 20BK/WT (4WD)

13

A242 18VT/OR

14

A61 16DG/BK

C107 (LHD GAS) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

A142 18DG/OR

2

K20 18DG

3

K167 20BR/YL

4

G7 18WT/OR (DRL)

5

T41 18BK/WT

6

K22 20OR/DB (A/T)

7

A42 20DG

8

G107 20BK/RD (4WD)

9

Z12 16BK/TN (A/T)

10

F12 18DB/WT

11

K78 18GY (A/T)

12

G106 20BK/WT (4WD A/T)

13

A242 20VT/OR

14

A61 16DG/BK

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 19

2001 JEEP CHEROKEE

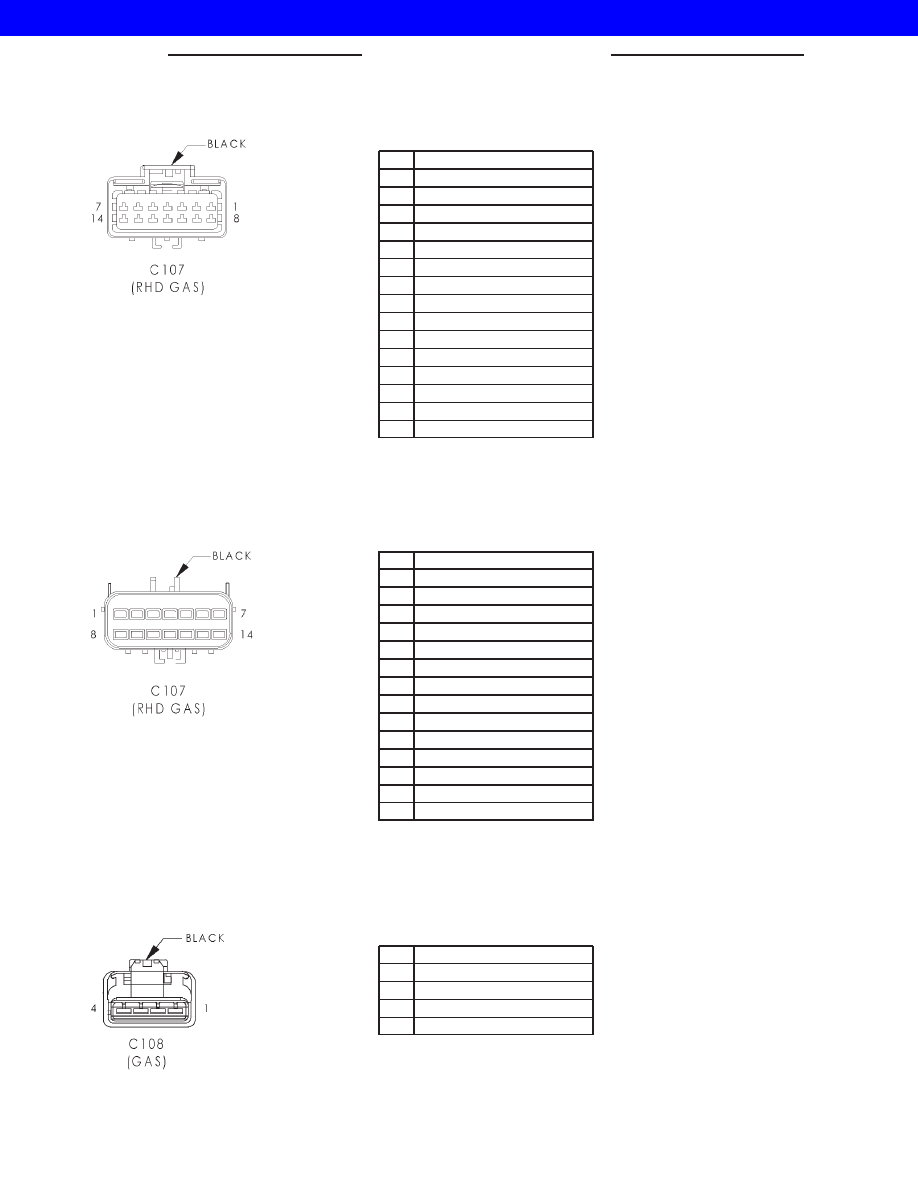

C107 (RHD GAS) - BLACK (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

A142 18DG/OR

2

K20 18DG

3

K167 20BR/YL

4

G7 20WT/OR (DRL)

5

T41 20BK/WT (A/T)

5

Z1 18BK (M/T)

6

K22 20OR/DB (A/T)

7

A42 18DG

8

G107 20BK/RD (4WD)

9

Z12 18BK/TN (A/T)

10

F12 18DB/WT

11

-

12

G106 20BK/WT (4WD A/T)

13

A242 18VT/OR

14

A61 16DG/BK

C107 (RHD GAS) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

A142 18DG/OR

2

K20 18DG

3

K167 20BR/YL

4

G7 20WT/OR

5

T41 18BK/WT

6

K22 20OR/DB (A/T)

7

A42 20DG

8

G107 20BK/RD (4WD)

9

Z12 16BK/TN (A/T)

10

F12 18DB/WT

11

-

12

G106 20BK/WT (4WD A/T)

13

A242 20VT/OR

14

A61 14DG/BK

C108 (GAS) - BLACK (HEADLAMP AND DASH

SIDE)

CAV

CIRCUIT

1

T40 16BR

2

K72 18DG/OR

3

K20 18DG

4

C3 16DB/BK

8Wa - 80 - 20

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

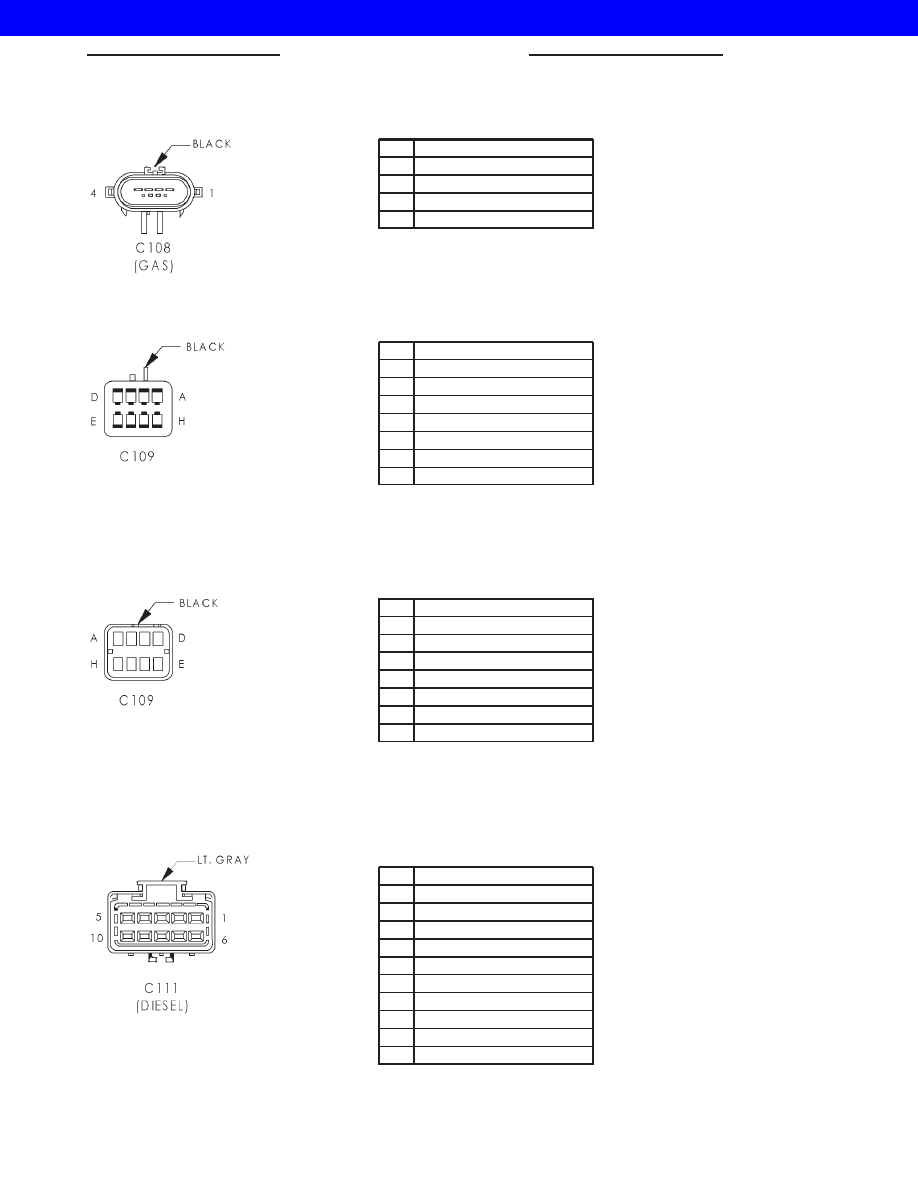

C108 (GAS) - BLACK (BATTERY SIDE)

CAV

CIRCUIT

1

T40 16BR

2

K72 16DG/OR

3

K20 16DG

4

C3 16DB/BK

C109 - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

A

B41 18YL/VT

B

B42 18TN/WT

C

B43 18PK/OR

D

B1 18YL/DB

E

B2 18YL

F

B3 18LG/DB

G

B4 18LG

C109 - BLACK (ABS TO G-SENSOR SIDE)

CAV

CIRCUIT

A

B41 20YL/VT

B

B42 20TN/WT

C

B43 20PK/OR

D

B1 20YL/DB

E

B2 20YL

F

B3 20LG/DB

G

B4 20LG

C111 (DIESEL) - LT. GRAY (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

G7 20WT/OR

2

-

3

G107 20BK/RD

4

Z1 18BK

5

L10 18BR/LG

6

K7 20OR

7

F20 18WT

8

K167 20BR/YL

9

-

10

T40 16BR

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 21

2001 JEEP CHEROKEE
