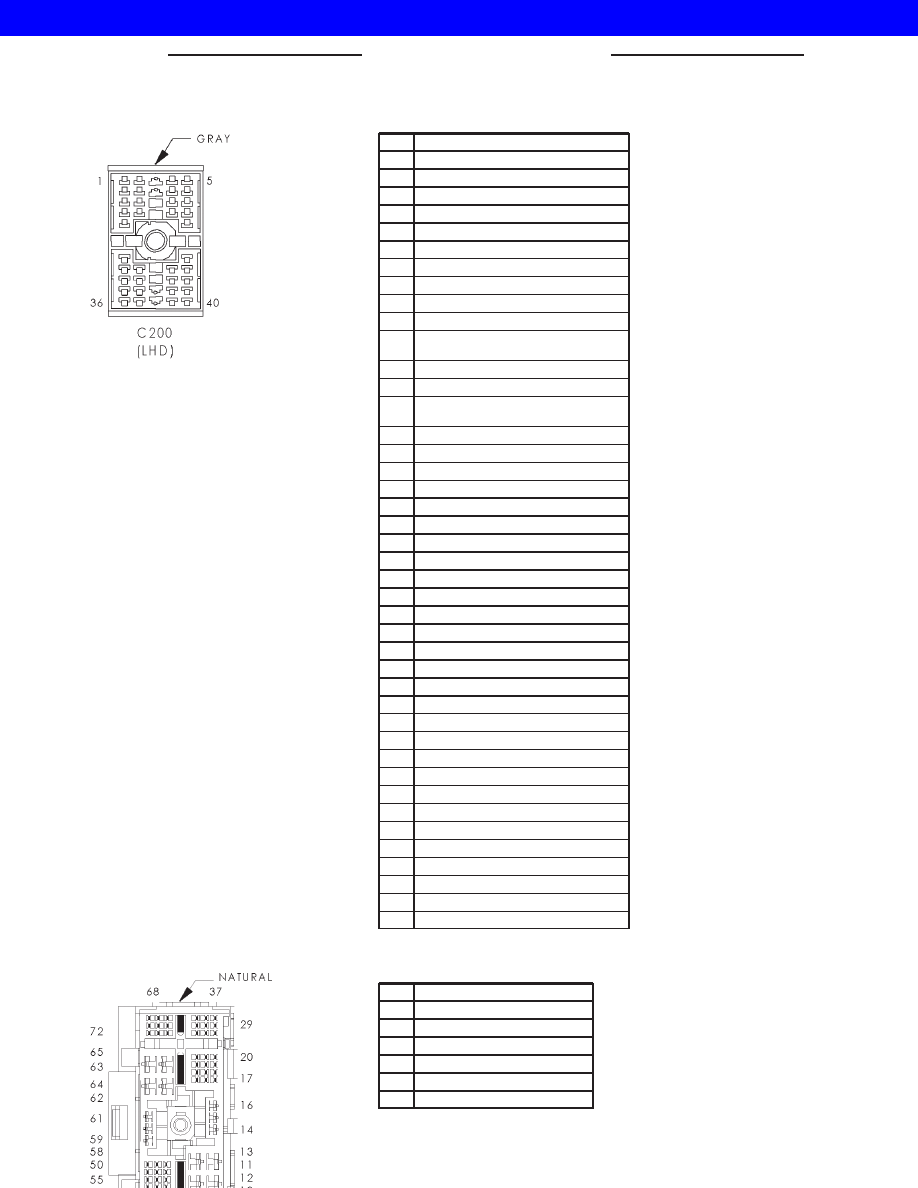

C200 (LHD) - GRAY (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

X53 16DG

2

X55 16BR/RD

3

-

4

X54 16VT

5

X56 16LG

6

X51 16BR/YL

7

X57 16BR/LB

8

-

9

X52 16DB/WT

10

X58 16DB/OR

11

X60 16DG/RD (FULL OPTIONS WITH POWER
AMPLIFIER)

12

P91 20WT/BK

13

A141 16DG/WT

14

F75 16VT (FULL OPTIONS WITH POWER
AMPLIFIER)

15

K226 20DB/LG

16

L10 18BR/LG

17

G16 20BK/LB

18

-

19

-

20

-

21

-

22

-

23

L38 18BR/WT (BUILT UP EXPORT)

24

L50 20WT/TN

25

L62 20BR/RD

26

L63 20DG/RD

27

V13 18BR/LG

28

V20 18BK/WT

29

V23 18BR/PK

30

K167 20BR/YL

31

P35 20OR/VT (FULL OPTIONS)

32

P36 20PK/VT (FULL OPTIONS)

33

F81 12TN (FULL OPTIONS)

34

P72 20YL/BK

35

P74 20DB

36

P76 20OR/YL

37

C16 20LB/YL

37

C16 20LB/YL

38

-

39

F83 18YL/DG

39

F83 18YL/DG (BUILT UP EXPORT)

40

G78 20TN/BK

C201 (LHD) - NATURAL (LOWER INSTRUMENT

PANEL SIDE)

CAV

CIRCUIT

1

F20 18WT

2

C16 20LB/YL

3

L5 20BK

4

C36 20RD/WT

5

F87 20WT/BK

6

M1 20PK

8Wa - 80 - 26

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

C201 (LHD) - NATURAL (LOWER INSTRUMENT

PANEL SIDE)

CAV

CIRCUIT

7

Z1 20BK

8

V6 16DB

9

P36 20PK/VT

10

A31 12BK/WT

11

A111 12RD/LG

12

C7 12BK/TN

13

F81 12TN

14

Z1 14BK

15

-

16

L3 16RD/OR

17

C81 20LB/WT

18

-

19

-

20

P72 20YL/BK

21

-

22

L4 16VT/WT

23

P35 20OR/VT

24

P74 20DB

25

Z8 20BK/VT

26

X3 20BK/RD

27

-

28

P76 20OR/YL

29

G26 20LB

30

-

31

-

32

G31 20VT/LG

33

-

34

-

35

G32 20BK/LB

36

-

37

-

38

-

39

V23 18BR/PK

40

F15 20DB/WT

41

-

42

E1 20TN

43

E2 20OR

44

F83 18YL/DG

45

L7 18BK/YL

46

M2 20YL

47

-

48

-

49

-

50

F30 16RD

51

D1 18VT/BR

52

D2 18WT/BK

53

-

54

X12 16RD/WT

55

D1 20VT/BR

56

D2 20WT/BK

57

-

58

Z2 20BK/LG

59

C4 14TN

60

C5 14LG

61

C6 14LB

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 27

2001 JEEP CHEROKEE

C201 (LHD) - NATURAL (LOWER INSTRUMENT

PANEL SIDE)

CAV

CIRCUIT

62

A22 12BK/OR

63

A41 14YL

64

A21 12DB

65

F38 16RD/LB

66

G9 20GY/BK

67

P91 20WT/BK

68

-

69

G10 20LG/RD

70

-

71

-

72

-

73

-

74

-

8Wa - 80 - 28

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

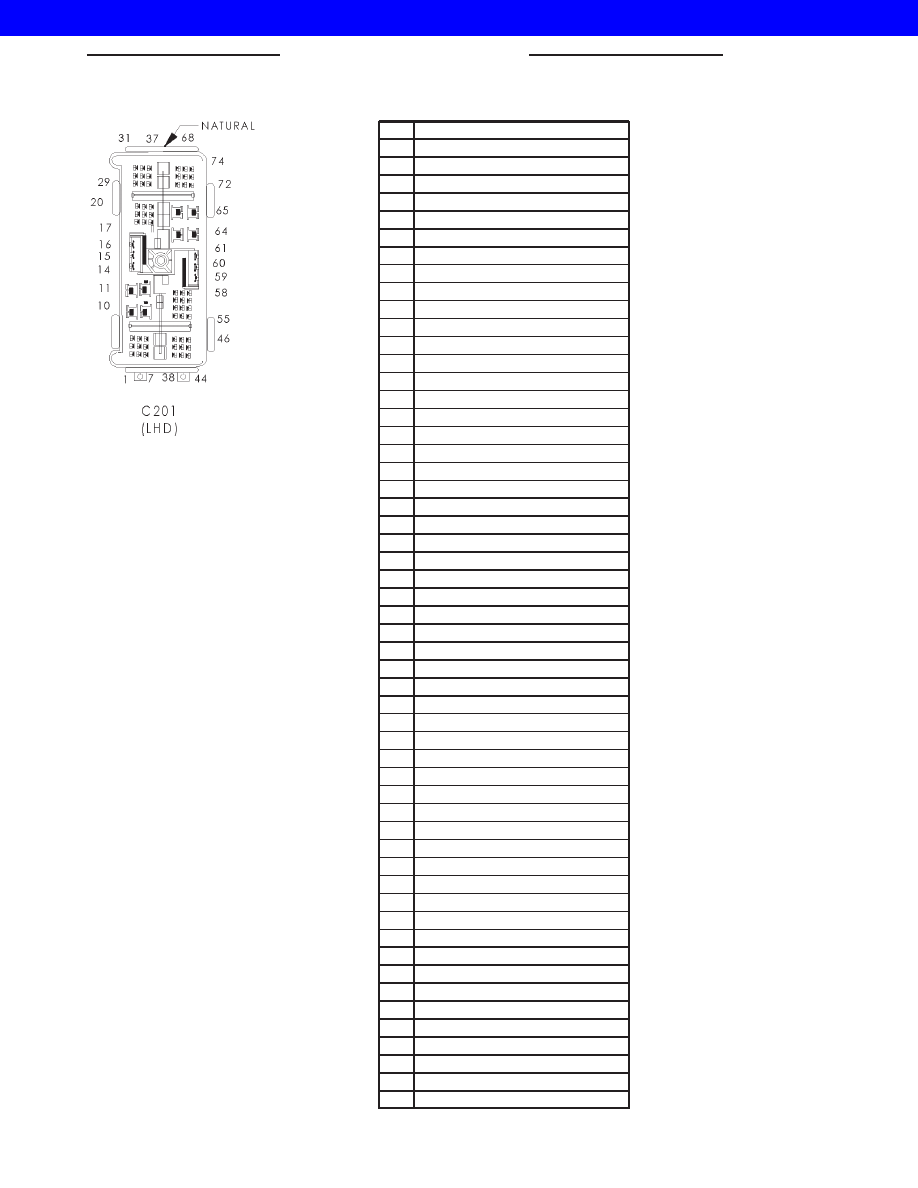

C201 (LHD) - NATURAL (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

F20 18WT

2

C16 20LB/YL

3

L5 20BK

4

C36 20RD/WT

5

F87 20WT/BK

6

M1 20PK

7

Z1 20BK

8

V6 16DB

9

P36 20PK/VT

10

A31 12BK/WT

11

A111 12RD/LG

12

C7 12BK/TN

13

F81 12TN

14

Z1 14BK

15

-

16

L3 16RD/OR

17

C81 20LB/WT

18

-

19

-

20

P72 20YL/BK

21

-

22

L4 16VT/WT

23

P35 20OR/VT

24

P74 20DB

25

Z8 16BK/VT

26

X3 20BK/RD

27

-

28

P76 20OR/YL

29

G26 20LB

30

-

31

-

32

G31 20VT/LG

33

-

34

-

35

G32 20BK/LB

36

-

37

-

38

-

39

V23 18BR/PK

40

F15 20DB/WT

41

-

42

E1 20TN

43

E2 20OR

44

F83 18YL/DG

45

L7 18BK/YL

46

M2 20YL

47

-

48

-

49

-

50

F30 16RD

51

D1 20VT/BR

52

D2 20WT/BK

53

-

54

X12 16RD/WT

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 29

2001 JEEP CHEROKEE
