6. Refill engine oil to proper level.

7. Connect negative battery cable.

9 - 1682

ENGINE - 2.8L DIESEL

KJ

COVER(S)-TIMING BELT AND CHAIN

REMOVAL

REMOVAL - TIMING BELT INNER COVER

1. Disconnect negative battery cable.

2. Remove engine cover (Refer to 9 - ENGINE COVER - REMOVAL).

3. Remove cooling fan and fan drive viscous clutch assembly (Refer to 7 - COOLING/ENGINE/FAN DRIVE VIS-

COUS CLUTCH - REMOVAL).

4. Remove accessory drive belt (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - REMOVAL).

5. Remove cooling fan support (Refer to 7 - COOLING/ENGINE/RADIATOR FAN - REMOVAL).

6. Remove vibration damper (Refer to 9 - ENGINE/ENGINE BLOCK/VIBRATION DAMPER - REMOVAL).

7. Rotate the engine to 90 degrees ATDC (Refer to 9 - ENGINE/VALVE TIMING - STANDARD PROCEDURE).

8. Remove timing belt outer cover (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT / CHAIN COVER(S) -

REMOVAL).

9. Remove timing belt (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT/CHAIN AND SPROCKETS -

REMOVAL).

10. Remove timing belt idler pulleys (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT IDLER PULLEY -

REMOVAL).

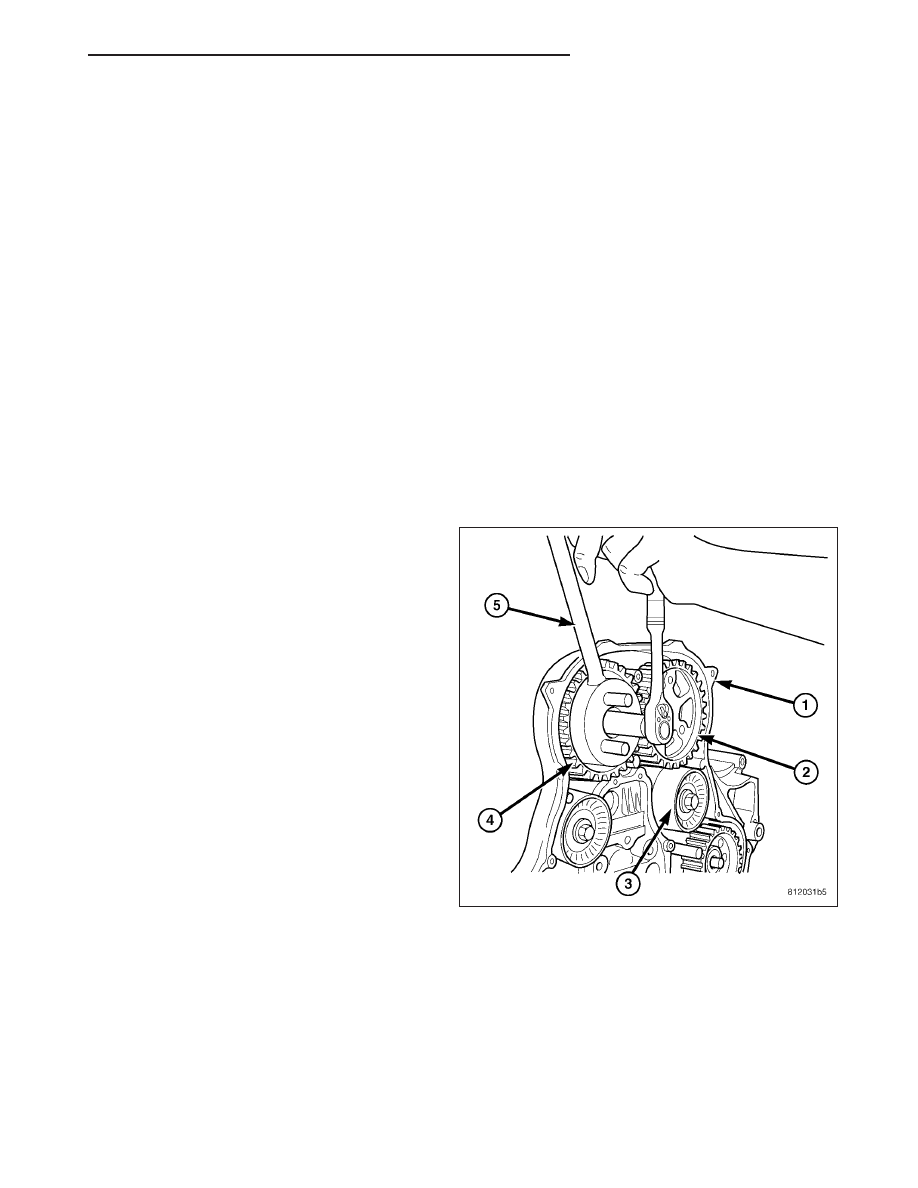

11. Using special tool VM.1055, remove camshaft sprockets.

12. Remove timing belt tensioner (Refer to 9 -

ENGINE/VALVE

TIMING/TMNG

BELT/CHAIN

TENSIONER&PULLEY - REMOVAL).

13. Remove injection pump sprocket (Refer to 14 -

FUEL SYSTEM/FUEL DELIVERY/FUEL INJEC-
TION PUMP - REMOVAL).

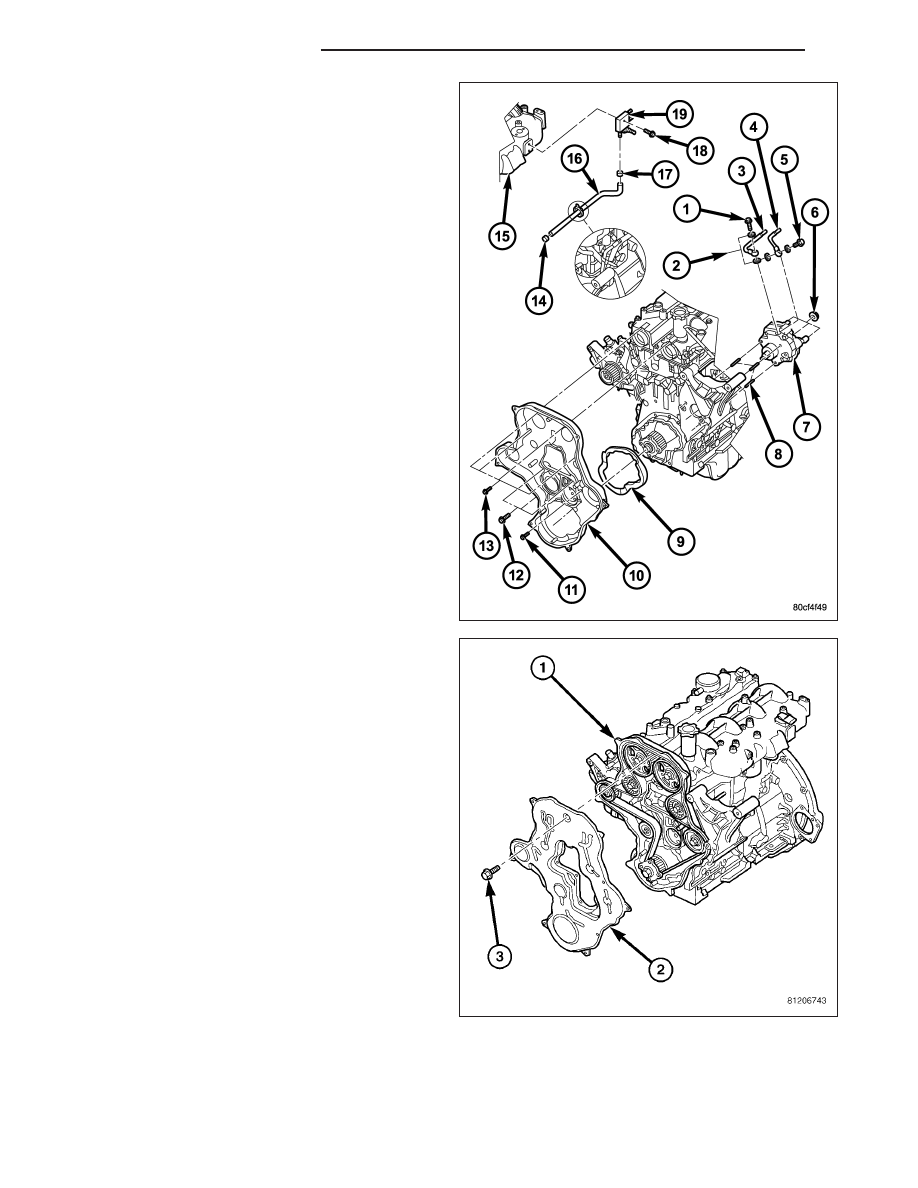

14. Remove timing belt inner cover retaining bolts and

remove cover.

KJ

ENGINE - 2.8L DIESEL

9 - 1683

REMOVAL - TIMING BELT OUTER
COVER

1. Disconnect negative battery cable.

2. Remove engine cover (Refer to 9 - ENGINE

COVER - REMOVAL).

3. Remove cooling fan and fan drive viscous clutch

assembly (Refer to 7 - COOLING/ENGINE/FAN
DRIVE VISCOUS CLUTCH - REMOVAL).

4. Remove accessory drive belt (Refer to 7 - COOL-

ING/ACCESSORY

DRIVE/DRIVE

BELTS

-

REMOVAL).

5. Remove cooling fan support (Refer to 7 - COOL-

ING/ENGINE/RADIATOR FAN - REMOVAL).

6. Remove the power steering pump pulley.

7. Remove vibration damper (Refer to 9 - ENGINE/

ENGINE

BLOCK/VIBRATION

DAMPER

-

REMOVAL).

8. Remove timing belt outer cover retaining bolts and

remove cover.

INSTALLATION

INSTALLATION - TIMING BELT INNER
COVER

1. Install timing belt inner cover to engine front cover

seal.

2. Install timing belt inner cover to cylinder head cover

gaskets.

3. Install timing belt inner cover and retaining bolts.

Torque 10mm bolts to 47.1N·m and 8mm bolts to
10.8N·m.

4. Install injection pump sprocket (Refer to 14 - FUEL

SYSTEM/FUEL

DELIVERY/FUEL

INJECTION

PUMP - INSTALLATION).

5. Install

camshaft

sprockets.

Torque

bolts

to

108N·m..

6. Install timing belt idler pulleys (Refer to 9 -

ENGINE/VALVE

TIMING/TIMING

BELT

IDLER

PULLEY - INSTALLATION).

7. Install timing belt and tensioner (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT/CHAIN AND SPROCKETS

- INSTALLATION).

8. Install timing belt outer cover (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT / CHAIN COVER(S) - INSTAL-

LATION).

9. Remove special tool VM.1080, 90 degree ATDC pin from the flex plate.

9 - 1684

ENGINE - 2.8L DIESEL

KJ

10. Install vibration damper (Refer to 9 - ENGINE/ENGINE BLOCK/VIBRATION DAMPER - INSTALLATION).

11. Install cooling fan support (Refer to 7 - COOLING/ENGINE/RADIATOR FAN - INSTALLATION).

12. Install accessory drive belt (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - INSTALLATION).

13. Install cooling fan and fan drive viscous clutch assembly (Refer to 7 - COOLING/ENGINE/FAN DRIVE VIS-

COUS CLUTCH - INSTALLATION).

14. Install engine cover (Refer to 9 - ENGINE COVER - INSTALLATION).

15. Connect negative battery cable.

INSTALLATION - TIMING BELT OUTER COVER

1. Install timing belt outer cover seal and cover. Torque 3mm bolts to 10.8N·m and 8mm bolts to 10.8N·m..

2. Install vibration damper (Refer to 9 - ENGINE/ENGINE BLOCK/VIBRATION DAMPER - INSTALLATION).

3. Install cooling fan support (Refer to 7 - COOLING/ENGINE/RADIATOR FAN - INSTALLATION).

4. Install accessory drive belt (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - INSTALLATION).

5. Install cooling fan and fan drive viscous clutch assembly (Refer to 7 - COOLING/ENGINE/FAN DRIVE VISCOUS

CLUTCH - INSTALLATION).

6. Install engine cover (Refer to 9 - ENGINE COVER - INSTALLATION).

7. Connect negative battery cable.
