Jeep Liberty KJ. Manual - part 929

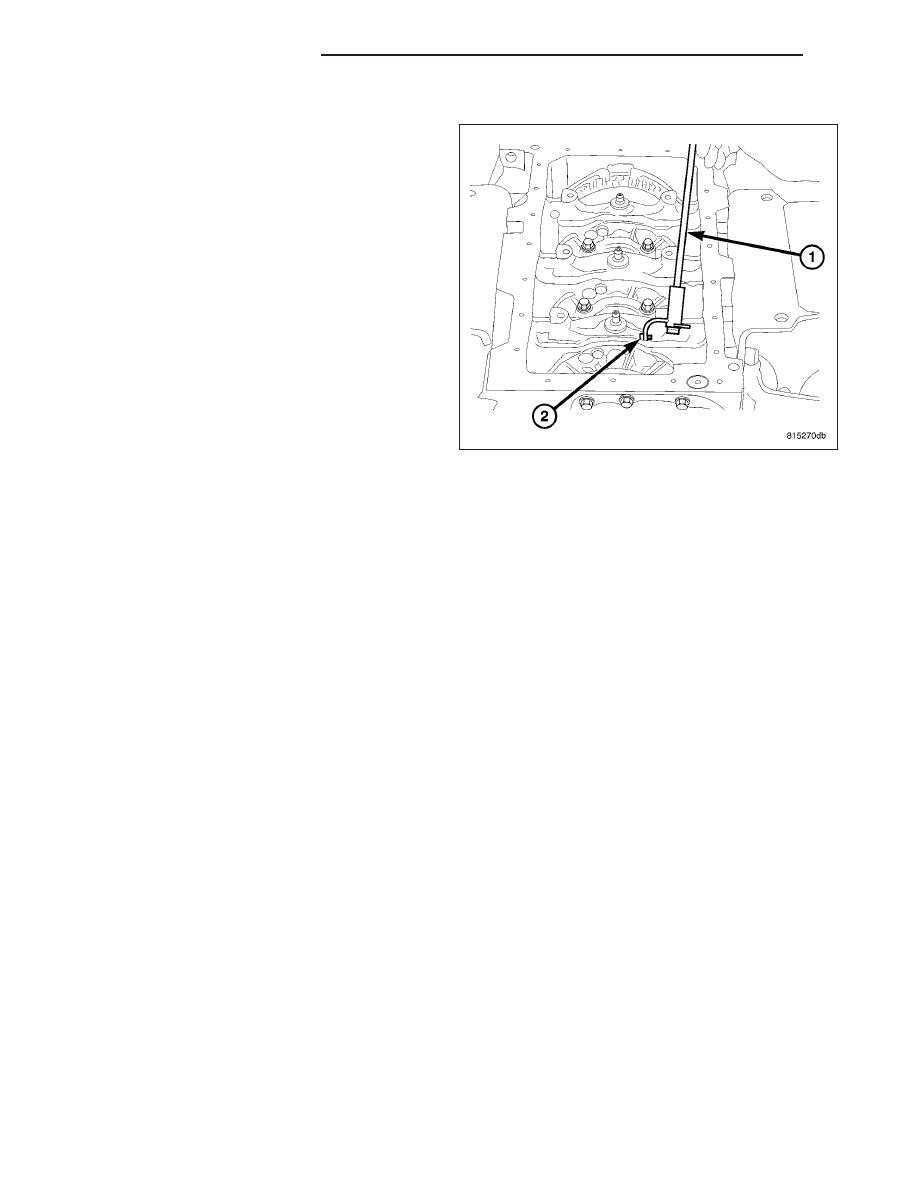

INSTALLATION

CAUTION: Use caution when removing and install-
ing oil jets. Damage to oil jet nozzle could cause
severe engine damage. Care must be taken not to
damage the crankshaft tone ring when installing
cylinder number four oil jet.

NOTE: Carefully install the oil jets After assem-
bling the engine liners, crankshaft and pistons.

1. Lubricate o-ring on oil jet.

2. Using special tool VM.1060, install oil jet in engine

block

3. Install

oil

jet

retaining

bolt.

Torque

bolt

to

10.8N·m.(96 in.lbs.).

4. Install oil pan (Refer to 9 - ENGINE/LUBRICATION/

OIL PAN - INSTALLATION).

5. Refill engine oil to proper level.

6. Connect negative battery cable.

9 - 1674

ENGINE - 2.8L DIESEL

KJ

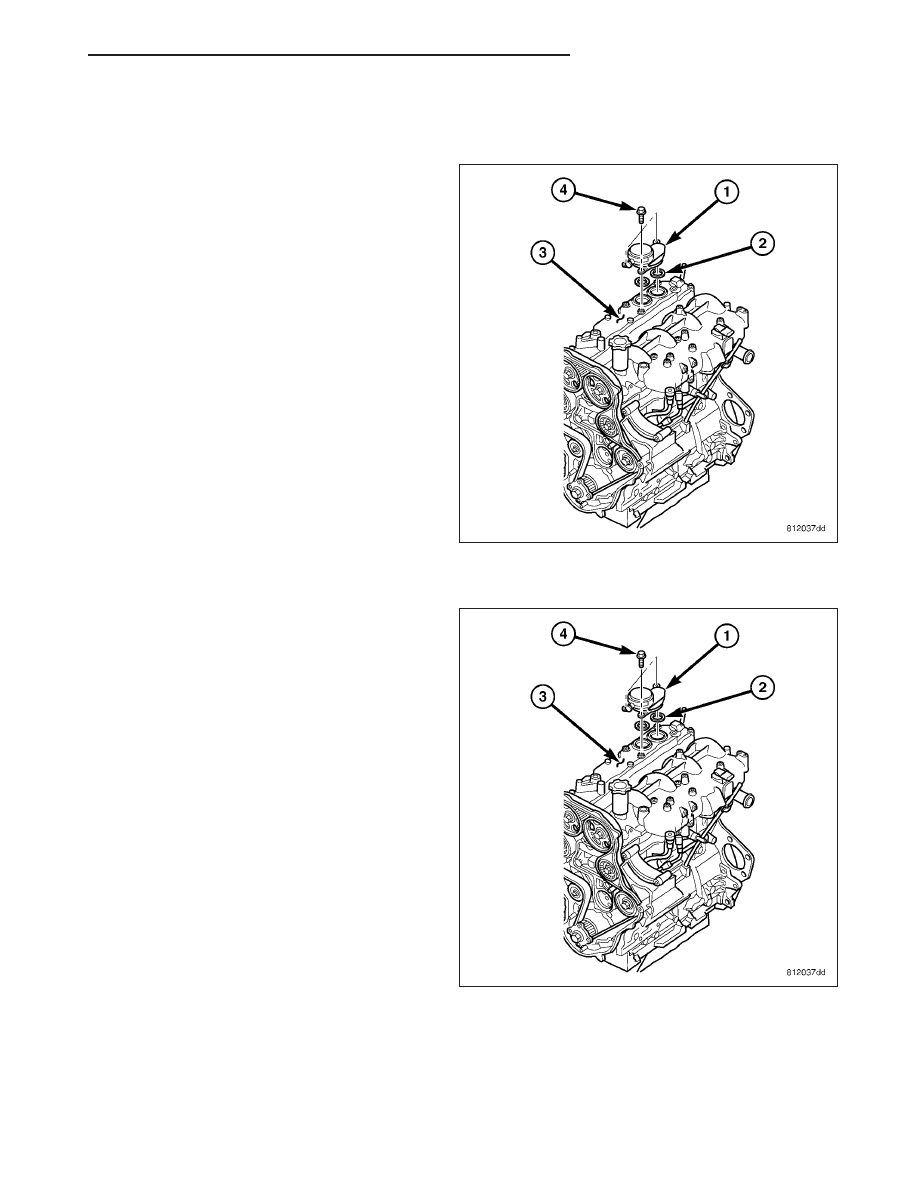

SEPARATOR-OIL

REMOVAL

1. Remove the engine cover.

NOTE: Inspect the oil drain back access hole in
the intake manifold/cylinder head cover to assure
that it is free of obstruction.

2. Remove

the

oil

separator

fasteners

and

oil

separator.

INSTALLATION

NOTE: Inspect the oil drain back access hole in
the intake manifold/cylinder head cover to assure
that it is free of obstruction.

1. Lubricate the oil separator o-rings with clean

engine oil.

2. Carefully position and push down on the oil sepa-

rator to seat.

3. Install the oil separator retaining fasteners. Tighten

fasteners to 10.8 N·m (96 lbs. in.).

KJ

ENGINE - 2.8L DIESEL

9 - 1675

MANIFOLD-INTAKE

DESCRIPTION

(Refer to 9 - ENGINE/CYLINDER HEAD/CYLINDER HEAD COVER(S) - DESCRIPTION)

REMOVAL

1.

(Refer to 9 - ENGINE/CYLINDER HEAD/CYLINDER HEAD COVER(S) - REMOVAL)

INSTALLATION

1.

(Refer to 9 - ENGINE/CYLINDER HEAD/CYLINDER HEAD COVER(S) - INSTALLATION)

9 - 1676

ENGINE - 2.8L DIESEL

KJ

MANIFOLD-EXHAUST

REMOVAL

1.

(Refer to 11 - EXHAUST SYSTEM/TURBOCHARGER SYSTEM/TURBOCHARGER - REMOVAL)

INSTALLATION

1.

(Refer to 11 - EXHAUST SYSTEM/TURBOCHARGER SYSTEM/TURBOCHARGER - INSTALLATION)

KJ

ENGINE - 2.8L DIESEL

9 - 1677
