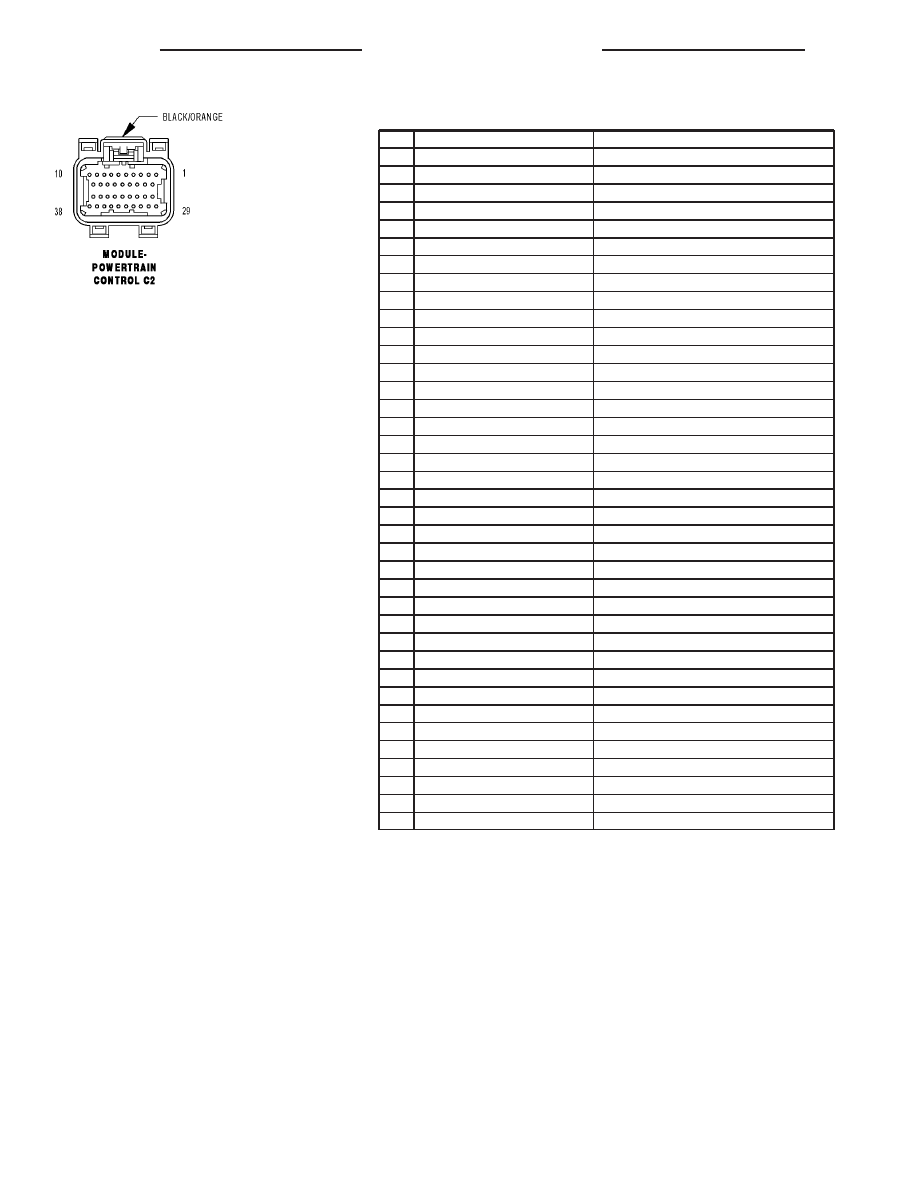

MODULE-POWERTRAIN CONTROL C2 - BLACK/ORANGE 38 WAY

CAV

CIRCUIT

FUNCTION

1

K10 16DB/OR

COIL CONTROL NO. 6

2

K16 16DB/YL

COIL CONTROL NO. 5

3

K15 16DB/RD

COIL CONTROL NO. 4

4

K58 16BR

INJECTOR CONTROL NO. 6

5

K38 16BR/OR

INJECTOR CONTROL NO. 5

6

-

-

7

K93 16DB

COIL CONTROL NO. 3

8

-

-

9

K85 16DB/YL

COIL CONTROL NO. 2

10

K86 16YL/DB

COIL CONTROL NO. 1

11

K14 16BR/RD

INJECTOR CONTROL NO. 4

12

K13 16BR/LB

INJECTOR CONTROL NO. 3

13

K12 16BR/DB

INJECTOR CONTROL NO. 2

14

K11 16BR/YL

INJECTOR CONTROL NO. 1

15

-

-

16

-

-

17

K199 18BR/BK

O2 2/1 HEATER CONTROL

18

K99 18BR/TN

O2 1/1 HEATER CONTROL

19

K125 16BR/DG

GEN FIELD CONTROL

20

K2 20VT/OR

ECT SIGNAL

21

K22 20BR/OR

TP SIGNAL

22

-

-

23

K1 20VT/BR

MAP SIGNAL

24

K942 20BR/LG

KNOCK SENSOR NO. 1 RETURN

25

K42 20DB/OR

KNOCK SENSOR NO. 1 SIGNAL

26

K77 20BR/WT (4WD)

TRANSFER CASE POSITION SENSOR INPUT

27

K900 20DB/DG

SENSOR GROUND

28

K961 20BR/VT

IAC SIGNAL

29

F855 20PK/YL

5 VOLT SUPPLY

30

K21 20BR/WT

IAT SIGNAL

31

K41 20DB/LB

O2 1/1 SIGNAL

32

K904 20DB/DG

O2 DOWNSTREAM RETURN

33

K43 20DB/LG (GAS)

O2 2/1 SIGNAL

34

K44 20DB/GY

CMP SIGNAL

35

K24 20BR/LB

CKP SIGNAL

36

K242 20BR/WT (GAS)

KNOCK SENSOR NO. 2 SIGNAL

37

K924 20PK/RD (GAS)

KNOCK SENSOR NO. 2 RETURN

38

K61 20VT/GY

IAC CONTROL

8W - 80 - 76

8W-80 CONNECTOR PIN-OUTS

KJ

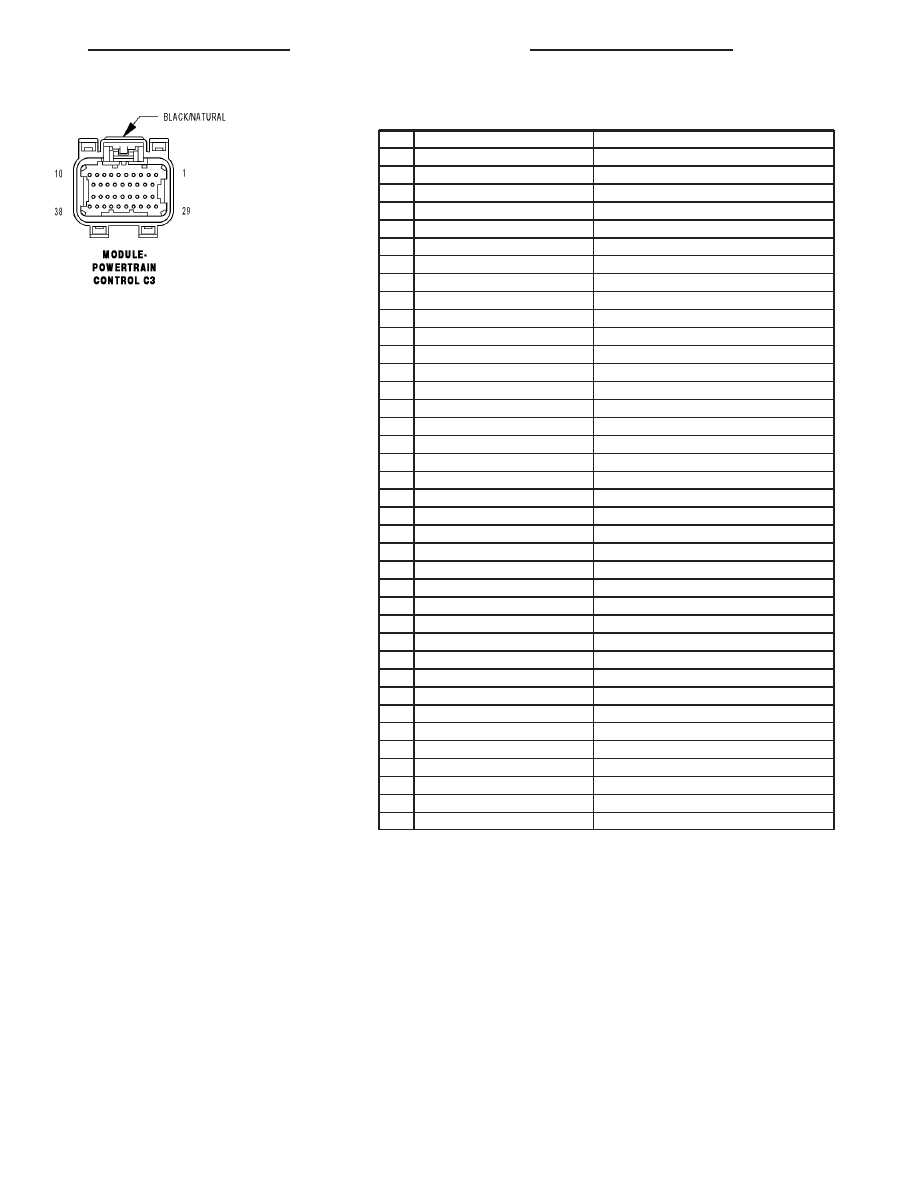

MODULE-POWERTRAIN CONTROL C3 - BLACK/NATURAL 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K342 20BR/WT

ASD RELAY CONTROL

4

-

-

5

V35 20VT/OR (EXCEPT BASE)

S/C VENT CONTROL

6

N201 20DB/LG

LOW SPEED RAD FAN RELAY CONTROL

7

V32 20VT/YL

S/C POWER SUPPLY

8

K106 20VT/LB

NVLD SOL CONTROL

9

K299 18BR/OR

O2 1/2 HEATER CONTROL

10

K399 18BR/GY

O2 2/2 HEATER CONTROL

11

C13 20LB/OR

A/C CLUTCH RELAY CONTROL

12

V36 20VT/TN (EXCEPT BASE)

S/C VACUUM CONTROL

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

-

-

19

F142 16PK/GY

FUSED ASD RELAY OUTPUT

20

K52 20DB/WT

EVAP PURGE SOL SIGNAL

21

T141 20YL/OR (M/T)

CLUTCH INTERLOCK SWITCH SIGNAL

22

-

-

23

B15 18DG/WT (GAS)

BRAKE SWITCH NO. 1 SIGNAL

24

-

-

25

-

-

26

-

-

27

-

-

28

F142 16PK/GY

FUSED ASD RELAY OUTPUT

29

K70 20DB/BR

EVAP PURGE SOL CONTROL

30

-

-

31

-

-

32

-

-

33

-

-

34

V37 20VT (EXCEPT BASE)

S/C SWITCH SIGNAL NO. 1

35

K107 20VT/WT

NVLD SWITCH SIGNAL

36

-

-

37

K31 20BR

FUEL PUMP RELAY CONTROL

38

T752 20DG/OR

ENGINE STARTER MOTOR RELAY CONTROL

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 77

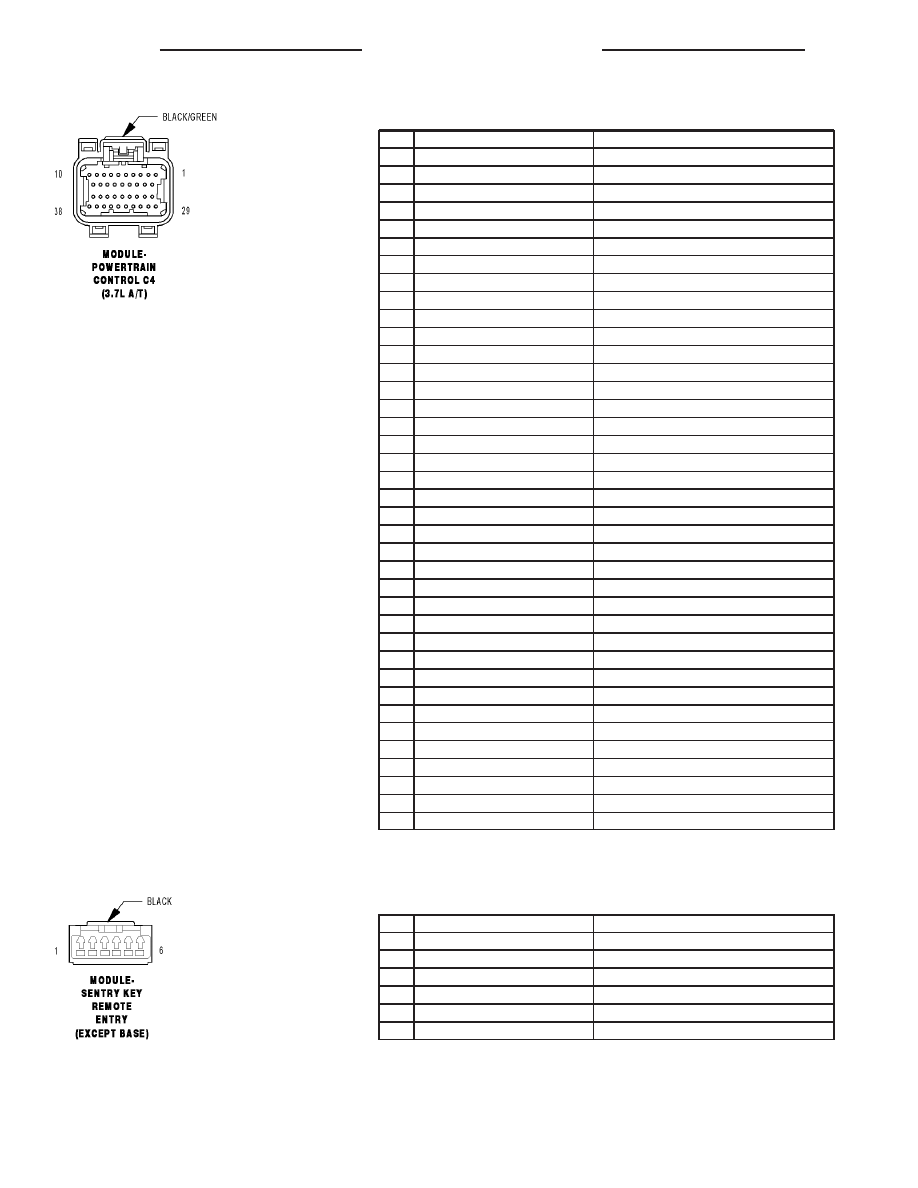

MODULE-POWERTRAIN CONTROL C4 (3.7L A/T) - BLACK/GREEN 38 WAY

CAV

CIRCUIT

FUNCTION

1

T60 18YL/GY

OD SOLENOID CONTROL

2

T59 18YL/LB

UD SOLENOID CONTROL

3

-

-

4

-

-

5

-

-

6

T19 18YL

2-4 SOLENOID CONTROL

7

-

-

8

-

-

9

-

-

10

T20 18DG/WT

L/R SOLENOID CONTROL

11

T118 20YL/GY

PRESSURE CONTROL SOLENOID CONTROL

12

Z903 16BK

GROUND

13

Z903 16BK

GROUND

14

-

-

15

T1 20DG/LB

TRS T1 SENSE

16

T3 20DG/DB

TRS T3 SENSE

17

T6 20DG

TOW/HAUL OVERDRIVE OFF SWITCH SENSE

18

T515 20YL/DB

TRANSMISSION CONTROL RELAY CONTROL

19

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

20

-

-

21

-

-

22

T9 20DG/TN

OD PRESSURE SWITCH SENSE

23

-

-

24

-

-

25

-

-

26

-

-

27

T41 20YL/DB

TRS T41 SENSE (P/N)

28

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

29

T50 20YL/TN

L/R PRESSURE SWITCH SENSE

30

T47 20YL/DG

2-4 PRESSURE SWITCH SENSE

31

T38 20YL/BR

LINE PRESSURE SENSOR SIGNAL

32

T14 20DG/BR

OUTPUT SPEED SENSOR SIGNAL

33

T52 20DG/WT

INPUT SPEED SENSOR SIGNAL

34

T13 20DG/VT

SPEED SENSOR GROUND

35

T54 20DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

36

-

-

37

T42 20DG/YL

TRS T42 SENSE

38

-

-

MODULE-SENTRY KEY REMOTE ENTRY (EXCEPT BASE) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

D508 20WT/GY

COM-LIN TIRE PRESSURE MONITOR LAN

4

F942 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z120 20BK/WT

GROUND

6

A333 20WT/RD

FUSED B(+)

8W - 80 - 78

8W-80 CONNECTOR PIN-OUTS

KJ

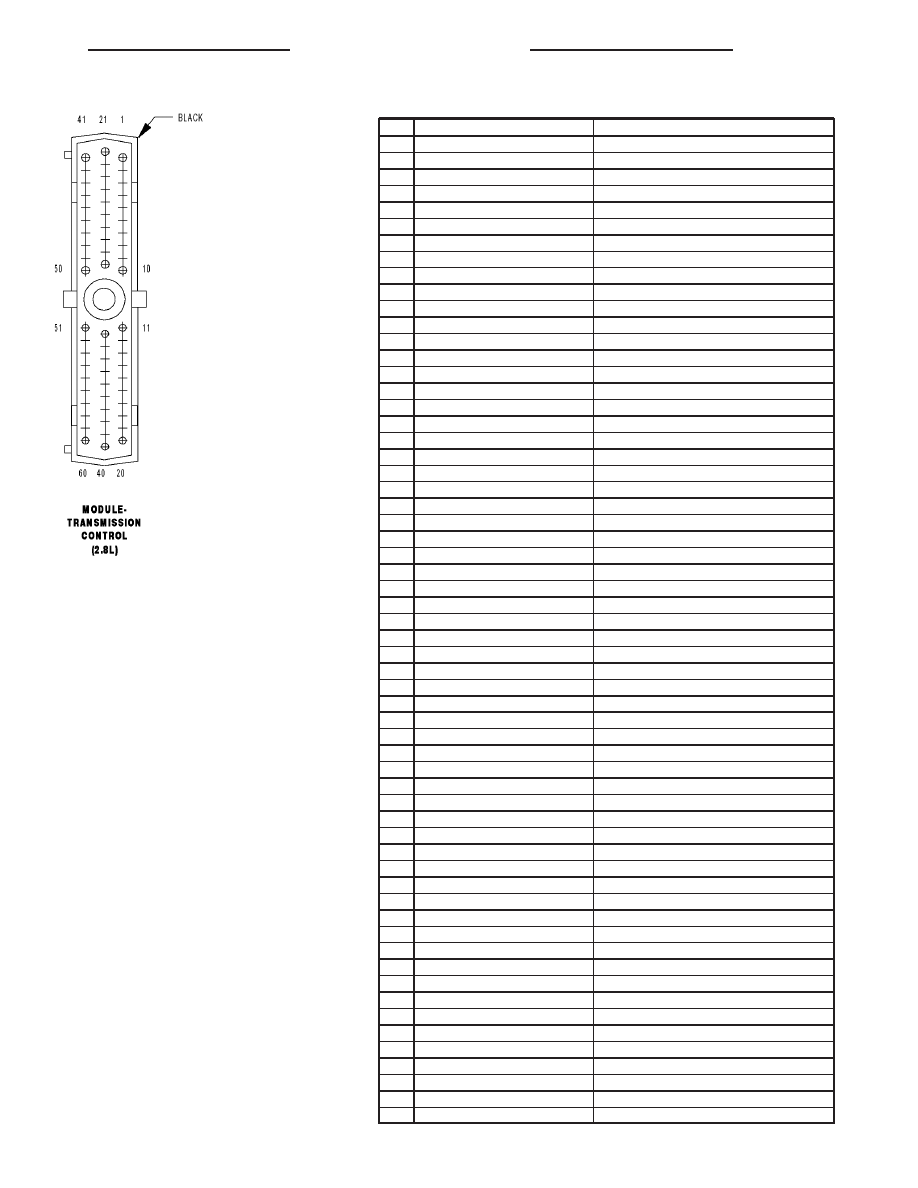

MODULE-TRANSMISSION CONTROL (2.8L) - BLACK 60 WAY
