Jeep Liberty KJ. Manual - part 429





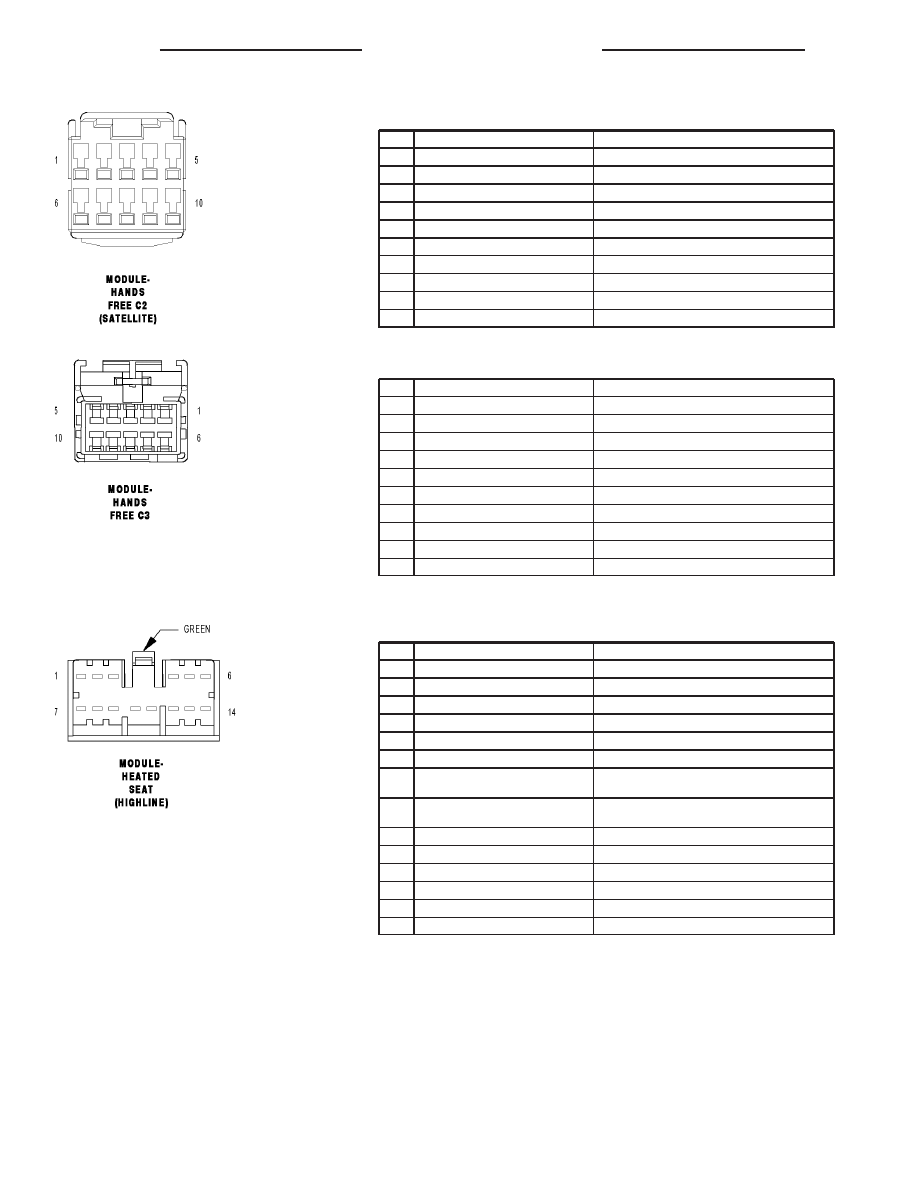

MODULE-HANDS FREE C2 (SATELLITE) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

X40 20GY/WT

AUDIO MUX RIGHT

2

X140 20GY/OR

SHIELD

3

-

-

4

D25 20WT/VT

PCI BUS

5

X112 20LG/GY

IGNITION RUN/ACC SIGNAL

6

X41 20DG/WT

AUDIO MUX LEFT

7

Z515 20BK

GROUND

8

-

9

-

10

X160 20GY/YL

FUSED B(+)

MODULE-HANDS FREE C3 - 10 WAY

CAV

CIRCUIT

FUNCTION

1

X112 20LG/GY

IGNITION RUN/ACC SIGNAL

2

D25 20WT/VT

PCI BUS

3

X235 20GY

AUDIO RETURN

4

X140 20GY/OR

SHIELD

5

X40 20GY/WT

AUDIO MUX RIGHT

6

X160 20GY/YL

FUSED B(+)

7

-

-

8

-

-

9

Z515 20BK

GROUND

10

X41 20DG/WT

AUDIO MUX LEFT

MODULE-HEATED SEAT (HIGHLINE) - GREEN 14 WAY

CAV

CIRCUIT

FUNCTION

1

P133 20TN/DG

LEFT SEAT HEATER SWITCH MUX

2

P86 20PK/BK

HEATED SEAT TEMPERATURE SENSOR SIGNAL

3

F98 16RD/WT

PASSENGER HEATED SEAT FEED

4

A902 16RD/WT

FUSED B(+)

5

F99 16RD/WT

DRIVER HEATED SEAT FEED

6

A902 16RD/WT

FUSED B(+)

7

P142 20TN/DB

PASSENGER HEATED SEAT TEMPERATURE SENSOR
GROUND

8

P141 20TN/LB

DRIVER HEATED SEAT TEMPERATURE SENSOR
GROUND

9

P134 20TN/LG

RIGHT SEAT HEATER SWITCH MUX

10

P138 20VT/LG

RIGHT SEAT LOW HEAT LED DRIVER

11

P140 20VT/BK

RIGHT SEAT HIGH HEAT LED DRIVER

12

P137 20VT/DG

LEFT SEAT LOW HEAT LED DRIVER

13

Z849 20BK/WT

GROUND

14

P139 20VT/WT

LEFT SEAT HIGH HEAT LED DRIVER

8W - 80 - 72

8W-80 CONNECTOR PIN-OUTS

KJ

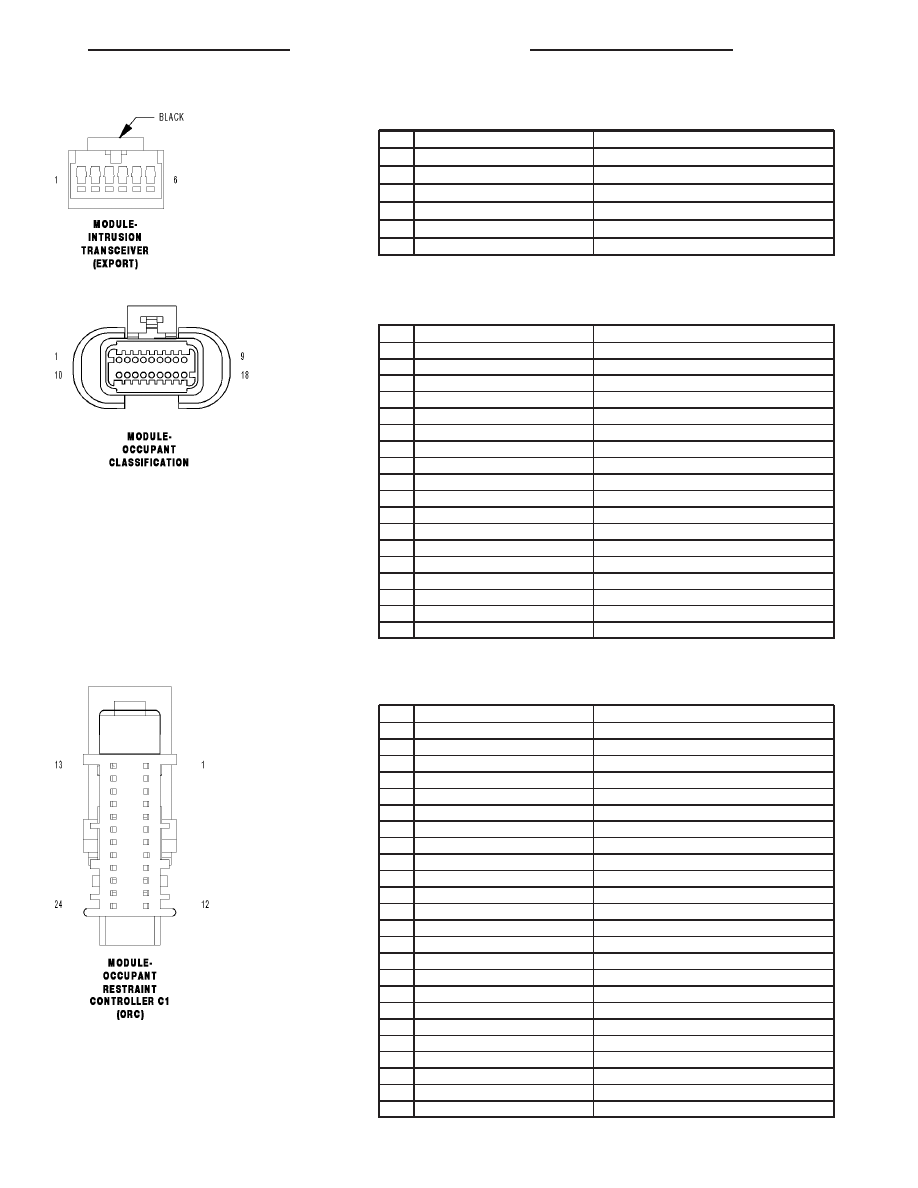

MODULE-INTRUSION TRANSCEIVER (EXPORT) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z18 20BK/LB

GROUND

2

-

-

3

X75 18GY/LG

SIREN SIGNAL CONTROL

4

-

-

5

D25 20WT/VT

PCI BUS

6

A908 18RD

FUSED B(+)

MODULE-OCCUPANT CLASSIFICATION - 18 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

D105 20WT/OR

SEAT BELT TENSION SENSOR SIGNAL

5

Z105 18BK/LG

GROUND

6

R741 20LG/VT

PASSENGER BLADDER PRESSURE SENSOR SIGNAL

7

R740 20LG/OR

PASSENGER BLADDER PRESSURE SENSOR POWER

8

D25 20WT/VT

PCI BUS

9

F201 18LG/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

10

-

-

11

-

-

12

-

-

13

-

-

14

R986 20LG/BR

SEAT BELT TENSION SENSOR GROUND

15

R941 20LG/DG

PASSENGER BLADDER PRESSURE SENSOR GROUND

16

R86 20LG/LB

SEAT BELT TENSION SENSOR POWER

17

-

-

18

-

-

MODULE-OCCUPANT RESTRAINT CONTROLLER C1 (ORC) - 24 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

D25 20WT/VT

PCI BUS

4

-

-

5

-

-

6

R166 20LG/TN (EXCEPT EXPORT)

PASSENGER AIRBAG INDICATOR DRIVER

7

-

-

8

-

-

9

R81 20LB/WT

LEFT FRONT IMPACT SENSOR GROUND

10

R79 20LB/VT

LEFT FRONT IMPACT SENSOR SIGNAL

11

R82 20WT/LB

RIGHT FRONT IMPACT SENSOR GROUND

12

R80 20VT/LB

RIGHT FRONT IMPACT SENSOR SIGNAL

13

-

-

14

-

-

15

-

-

16

-

-

17

R43 20LG/BR

DRIVER SQUIB 1 LINE 1

18

R45 20LG/OR

DRIVER SQUIB 1 LINE 2

19

R44 20DG/YL

PASSENGER SQUIB 1 LINE 2

20

R42 20BK/YL

PASSENGER SQUIB 1 LINE 1

21

R61 20LG/VT

DRIVER SQUIB 2 LINE 1

22

R63 20LG/WT

DRIVER SQUIB 2 LINE 2

23

R64 20TN/YL

PASSENGER SQUIB 2 LINE 1

24

R62 20OR/YL

PASSENGER SQUIB 2 LINE 2

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 73

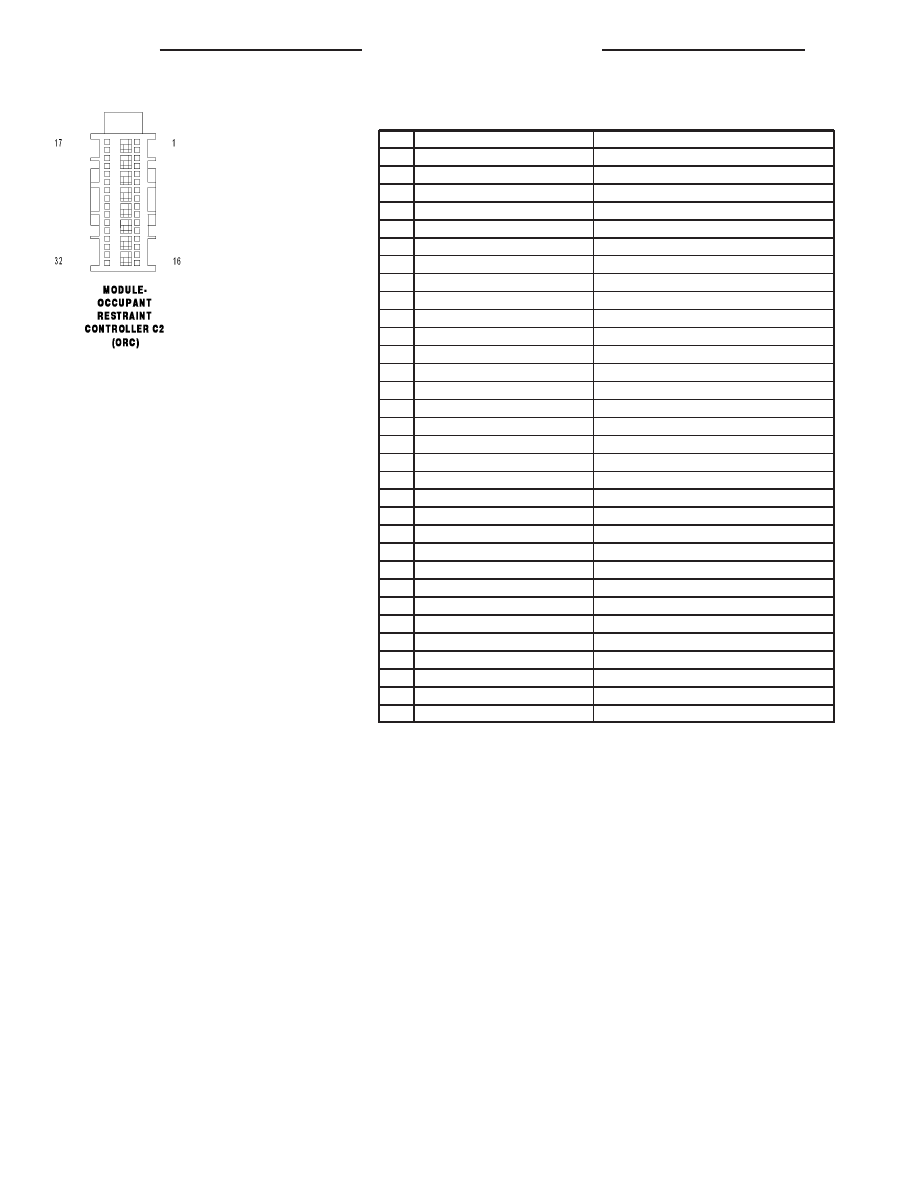

MODULE-OCCUPANT RESTRAINT CONTROLLER C2 (ORC) - 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

10

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

11

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

12

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

13

R1 20LB/BR (SAB)

LEFT CURTAIN SQUIB 1 LINE 2

14

R3 20LB/OR (SAB)

LEFT CURTAIN SQUIB 1 LINE 1

15

R4 20OR/LB (SAB)

RIGHT CURTAIN SQUIB 1 LINE 1

16

R2 20WT/LB (SAB)

RIGHT CURTAIN SQUIB 1 LINE 2

17

F201 20PK/OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

18

F100 20PK/VT

FUSED IGNITION SWITCH OUTPUT (RUN)

19

-

-

20

Z104 20BK/LG

GROUND

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

R14 20TN/LG (SAB)

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

28

R16 20BR/LG (SAB)

RIGHT SIDE IMPACT SENSOR 1 GROUND

29

R15 20LG/BR (SAB)

LEFT SIDE IMPACT SENSOR 1 GROUND

30

R13 20LG/VT (SAB)

LEFT SIDE IMPACT SENSOR 1 SIGNAL

31

-

-

32

-

-

8W - 80 - 74

8W-80 CONNECTOR PIN-OUTS

KJ

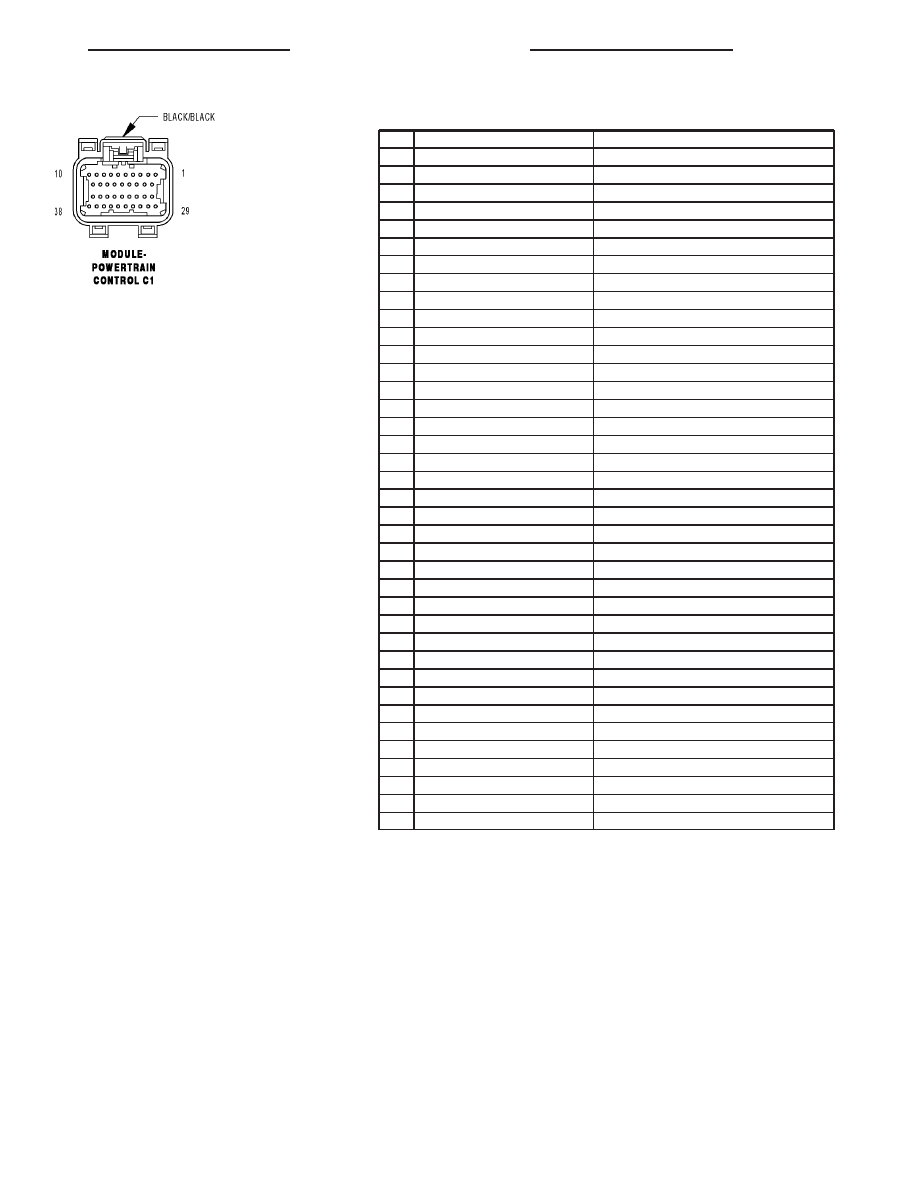

MODULE-POWERTRAIN CONTROL C1 - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z130 16BK/BR

GROUND

10

C20 20DB/YL

A/C SWITCH SENSE

11

F1 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F1 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

Z131 16BK/DG

GROUND

19

-

-

20

G6 20VT/GY

ENGINE OIL PRESSURE SIGNAL

21

-

-

22

-

-

23

-

-

24

-

-

25

D20 20WT/LG

SCI RECEIVE (PCM)

26

D16 20WT/OR (A/T)

SCI RECEIVE (TCM)

27

F856 20YL/PK

5 VOLT SUPPLY

28

-

-

29

A209 18RD

FUSED B(+)

30

F26 20PK/OR

FUSED IGNITION SWITCH OUTPUT (START)

31

K141 20DB/YL

O2 1/2 SIGNAL

32

K902 20BR/DG

O2 UPSTREAM RETURN

33

K243 20BR

O2 2/2 SIGNAL

34

D65 20WT/LG

CAN C BUS (+)

35

D64 20WT/LB

CAN C BUS (-)

36

D21 20WT/GY

SCI TRANSMIT (PCM)

37

D15 20BR/WT (A/T)

SCI TRANSMIT (TCM)

38

-

-

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 75
