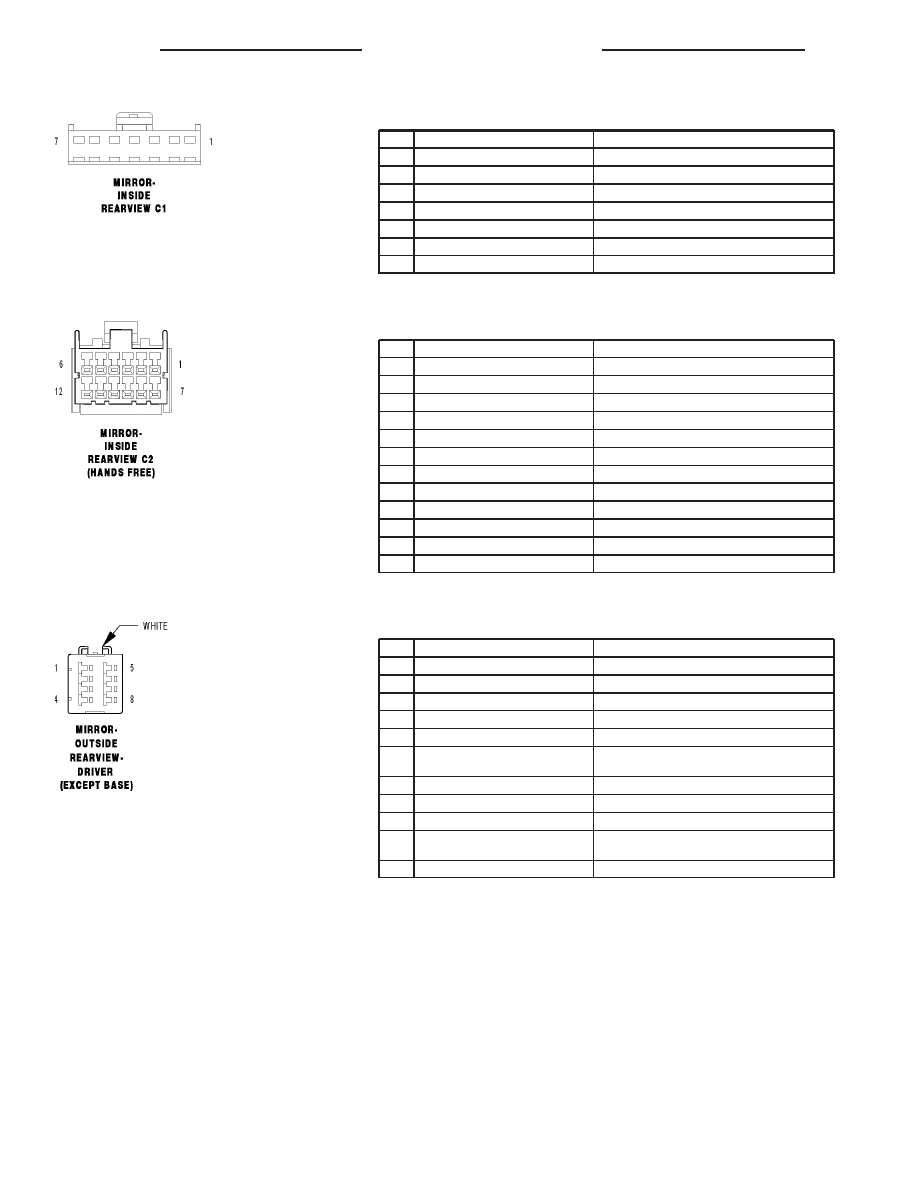

MIRROR-INSIDE REARVIEW C1 - 7 WAY

CAV

CIRCUIT

FUNCTION

1

F942 20BK/PK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

Z13 20BK/WT

GROUND

3

L10 20BK/VT

BACK-UP LAMP FEED

4

P112 20BK/TN

AUTO DAY/NIGHT MIRROR (+)

5

P114 20BK/GY

AUTO DAY/NIGHT MIRROR (-)

6

-

-

7

-

-

MIRROR-INSIDE REARVIEW C2 (HANDS FREE) - 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

X722 20BK/LG

MICROPHONE 2 IN(+)

5

-

-

6

X712 20DG/LB

MICROPHONE 1 IN(+)

7

X793 20BK/YL

MICROPHONE FEED

8

-

-

9

X730 20BK/YL

VOICE RECOGNITION/PHONE SWITCH SIGNAL

10

-

-

11

X835 20BK/GY

SENSOR GROUND

12

X792 20BK/DG

MICROPHONE IN(-)

MIRROR-OUTSIDE REARVIEW-DRIVER (EXCEPT BASE) - WHITE 8 WAY

CAV

CIRCUIT

FUNCTION

1

P71 20TN/DG (LHD)

LEFT MIRROR UP DRIVER

1

P72 20TN/GY (RHD)

RIGHT MIRROR UP DRIVER

2

P76 20TN/LB

MIRROR COMMON DRIVER

3

P75 20TN/LG (LHD)

LEFT MIRROR LEFT DRIVER

3

P74 20TN/OR (RHD)

RIGHT MIRROR LEFT DRIVER

4

P112 20TN/OR (EXCEPT POWER
FOLD)

AUTO DAY/NIGHT MIRROR (+)

5

C16 20DB/GY

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

6

Z999 20BK

GROUND

7

P99 20LG/LB (POWER FOLD)

FOLDING MIRROR FEED

8

P114 20TN/WT (EXCEPT POWER
FOLD)

AUTO DAY/NIGHT MIRROR (-)

8

P110 20LG/WT (POWER FOLD)

FOLDING MIRROR RETURN

8W - 80 - 64

8W-80 CONNECTOR PIN-OUTS

KJ

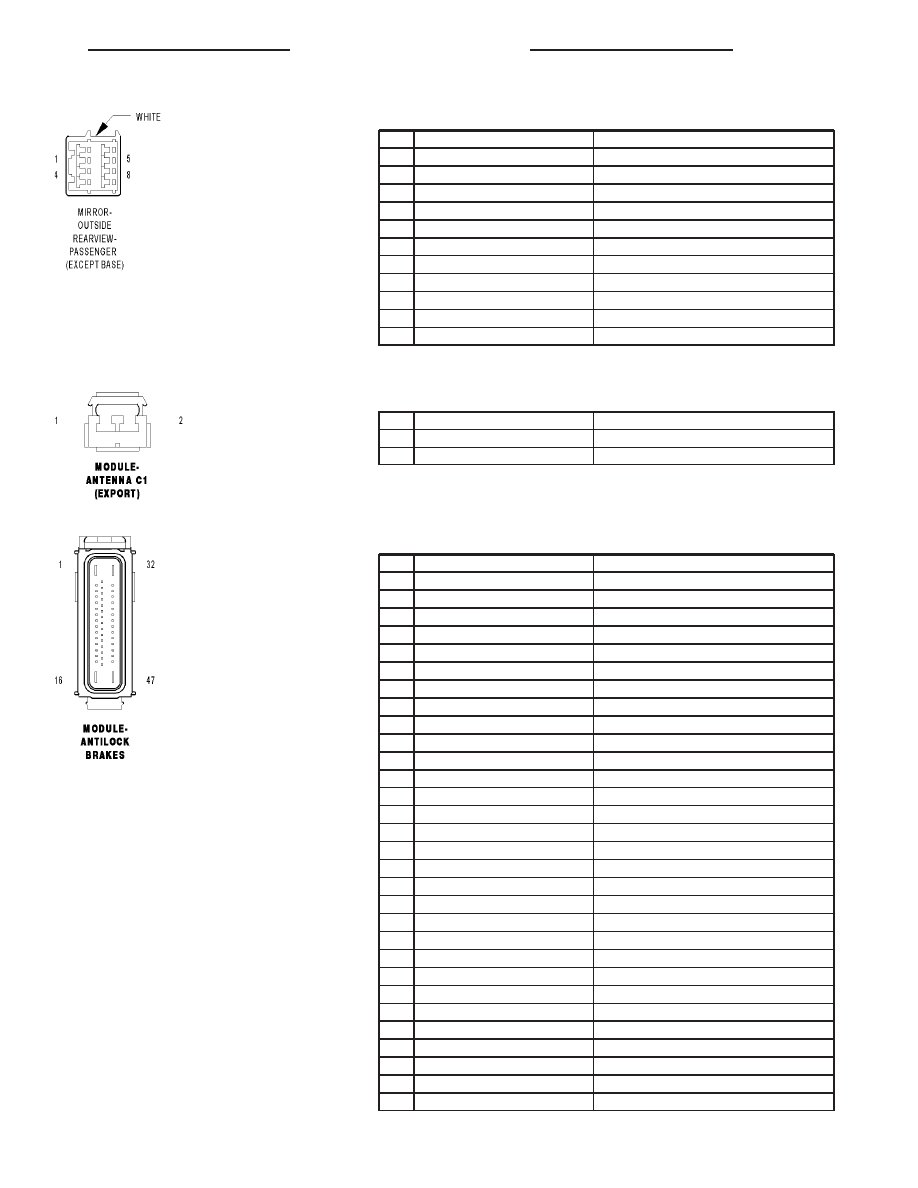

MIRROR-OUTSIDE REARVIEW-PASSENGER (EXCEPT BASE) - WHITE 8 WAY

CAV

CIRCUIT

FUNCTION

1

P72 20TN/GY (LHD)

RIGHT MIRROR UP DRIVER

1

P71 20TN/DG (RHD)

RIGHT MIRROR UP DRIVER

2

P76 20TN/LB

MIRROR COMMON DRIVER

3

P74 20TN/OR (LHD)

RIGHT MIRROR LEFT DRIVER

3

P75 20TN/LG (RHD)

LEFT MIRROR LEFT DRIVER

4

-

-

5

C16 20DB/GY

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

6

Z998 20BK (LHD)

GROUND

6

Z999 20BK (RHD)

GROUND

7

P99 20LG/LB (RHD)

FOLDING MIRROR FEED

8

P110 20LG/WT (RHD)

FOLDING MIRROR RETURN

MODULE-ANTENNA C1 (EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q39 16RD

POWER SUNROOF RELAY OUTPUT

2

-

-

MODULE-ANTILOCK BRAKES - 47 WAY

CAV

CIRCUIT

FUNCTION

1

A107 12TN/RD

FUSED B(+)(PUMP)

2

-

-

3

-

-

4

B46 18DG/WT

ESP ON/OFF SENSE

5

-

-

6

B15 18DG/WT (DIESEL)

SECONDARY BRAKE SWITCH SIGNAL

6

B15 18DG/WT (GAS)

BRAKE SWITCH NO. 1 SIGNAL

7

-

-

8

F1 18PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

9

-

-

10

D21 18WT/GY (DIESEL)

SCI TRANSMIT (ECM)

10

D21 18WT/GY (GAS)

SCI TRANSMIT (PCM)

11

-

-

12

D65 18WT/LG

CAN C BUS (+)

13

D64 18WT/LB

CAN C BUS (-)

14

-

-

15

-

-

16

Z127 12BK/DG

GROUND

17

-

-

18

D52 18WT/LB

DYNAMICS SENSOR HIGH DATA LINK

19

D51 18PK/RD

DYNAMICS SENSOR LOW DATA LINK

20

-

-

21

-

-

22

G4 18VT/LB

DYNAMICS SENSOR SUPPLY

23

-

-

24

-

-

25

-

-

26

27

-

-

28

-

-

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 65

MODULE-ANTILOCK BRAKES - 47 WAY

CAV

CIRCUIT

FUNCTION

29

G94 18VT/DB

DYNAMICS SENSOR GROUND

30

-

-

31

-

-

32

A200 12RD/DG

FUSED B(+) (VALVE)

33

B6 18DG/WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

34

B7 18DG/VT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

35

-

-

36

B4 18LG/GY

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

37

B3 18DG/YL

LEFT REAR WHEEL SPEED SENSOR SIGNAL

38

-

-

39

-

-

40

-

-

41

-

-

42

B1 18DG/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

43

B2 18DG/LB

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

44

-

-

45

B9 18DG/LG

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

46

B8 18DG/WT

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

47

Z107 12BK/DG

GROUND

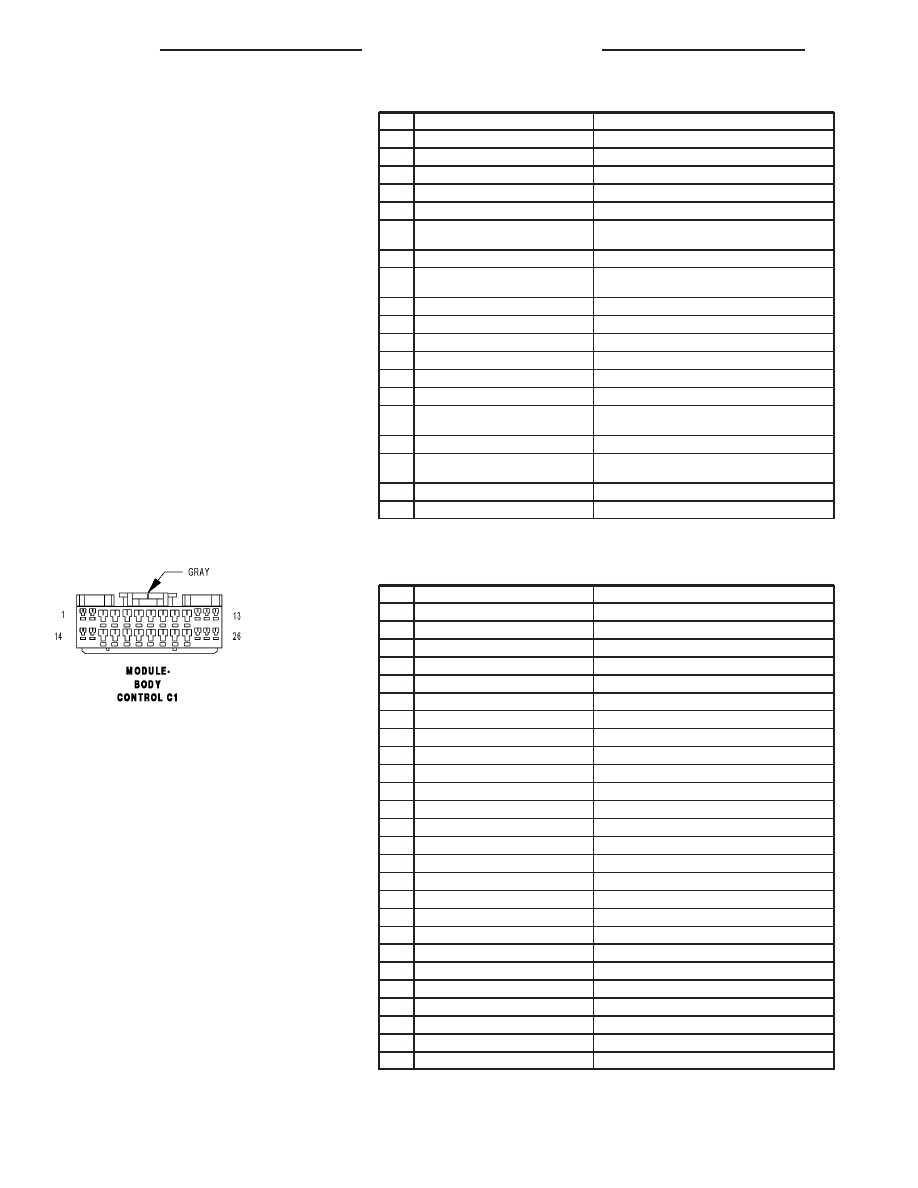

MODULE-BODY CONTROL C1 - GRAY 26 WAY

CAV

CIRCUIT

FUNCTION

1

Z15 16BK/TN

GROUND

2

W27 20DB/BR

REAR WIPER INTERMITTENT DRIVER

3

G150 20VT/BR

INSTRUMENT CLUSTER WAKE UP SIGNAL

4

G75 20VT

LEFT FRONT DOOR AJAR SWITCH SENSE

5

G74 20VT/WT

RIGHT FRONT DOOR AJAR SWITCH SENSE

6

G70 20VT/LB

HOOD AJAR SWITCH SENSE

7

G78 20VT/OR

TAILGATE AJAR SWITCH SENSE

8

G15 20VT/TN

KEY-IN IGNITION SWITCH SENSE

9

G80 20VT/YL

FLIP-UP GLASS AJAR SWITCH SENSE

10

G773 20VT/OR

REAR COURTESY LAMP CONTROL

11

W33 20BR/DG

WASHER PUMP DRIVER

12

L91 18WT/DB

HAZARD LAMP CONTROL

13

W13 20BR/LG

REAR WIPER ON DRIVER

14

Z10 16BK/TN

GROUND

15

D25 20WT/VT

PCI BUS

16

-

-

17

P101 20LG/WT

FLIP-UP GLASS RELEASE SWITCH SENSE

18

K125 20BR/DDG (DIESEL)

GEN FIELD CONTROL

19

L18 20WT/LG (RENEGADE)

LIGHTBAR SWITCH SENSE

20

B22 20DG/YL

VEHICLE SPEED SIGNAL

21

G69 20VT/WT

VTSS INDICATOR DRIVER

22

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

23

C215 20LB

REAR WINDOW DEFOGGER CONTROL

24

C221 20LB/OR

A/C ON/OFF CONTROL

25

Z940 16BK

GROUND

26

P100 20DB/LG

FLIP-UP GLASS RELEASE MOTOR DRIVER

8W - 80 - 66

8W-80 CONNECTOR PIN-OUTS

KJ

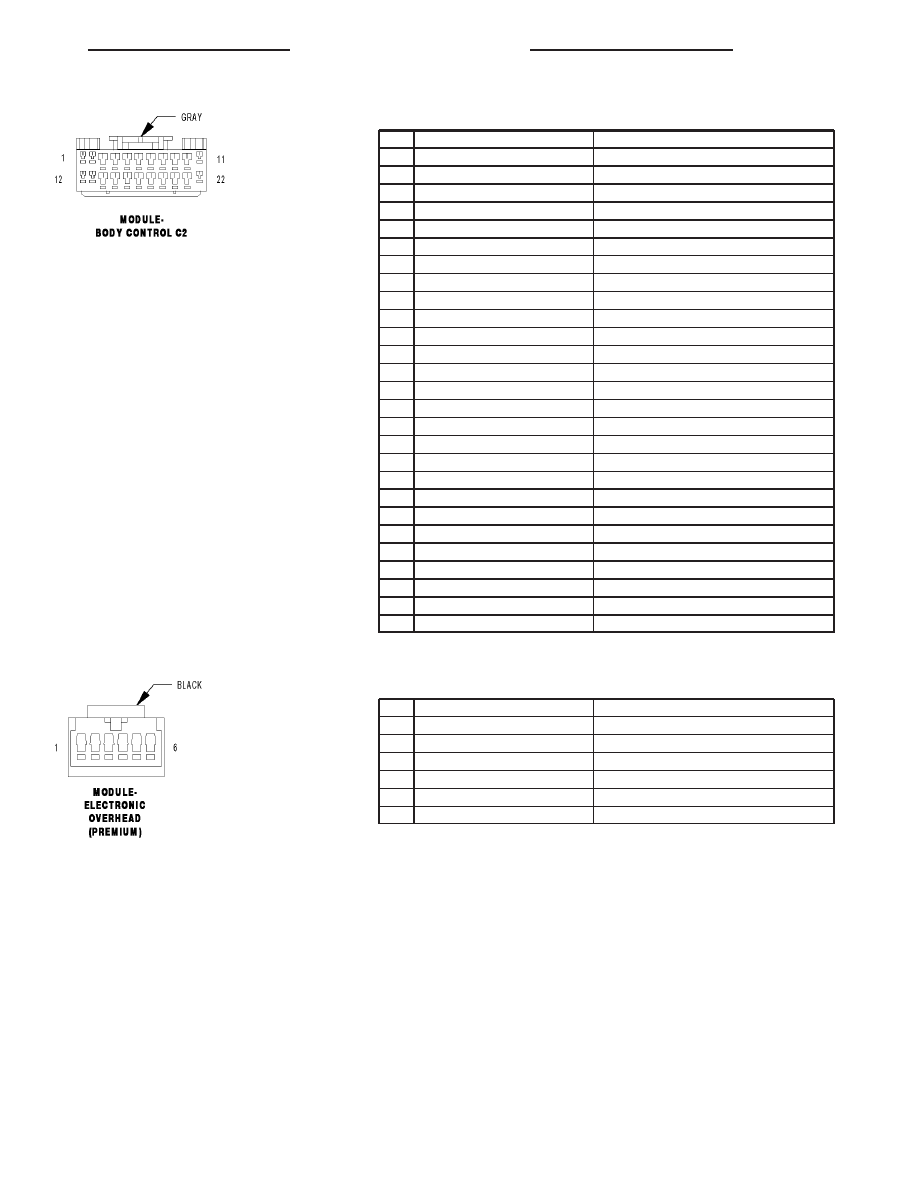

MODULE-BODY CONTROL C2 - GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

D65 20WT/LG

CAN C BUS (+)

2

K310 20BR/DG

SENSOR GROUND

2

G910 20VT/BR

TAILGATE SWITCH GROUND

3

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

4

L900 20WT/YL

HEADLAMP SWITCH RETURN

5

L307 20PK/RD

HEADLAMP SWITCH MUX

6

K303 20BR/OR (DIESEL)

WATER IN FUEL SENSOR SIGNAL

6

G31 20VT/OR (GAS)

AAT SIGNAL

7

L87 20WT/OR (EXCEPT BASE)

FRONT FOG LAMP SWITCH SENSE

8

E3 20OR/YL

PANEL LAMPS DIMMER SWITCH MUX

9

K302 20BR/WT (DIESEL)

ENGINE OIL PRESSURE SENSOR SIGNAL

9

K77 20BR/WT (GAS)

TRANSFER CASE POSITION SENSOR INPUT

10

W35 20BR/LG

FRONT WIPER SWITCH MUX

11

X920 20GY/OR

RADIO CONTROL MUX RETURN

12

D64 20WT/LB

CAN C BUS (-)

13

K300 20BR

SENSOR GROUND

14

K301 20BR/LG

5 VOLT SUPPLY

15

K310 20BR/DG

SENSOR GROUND

16

Z950 20BK (RHD)

GROUND

17

K304 20BR/DB (DIESEL)

FUEL LEVEL SENSOR SIGNAL

17

N4 20DB/YL (GAS)

FUEL LEVEL SIGNAL

18

K305 20BR/LB (DIESEL)

A/C PRESSURE SENSOR SIGNAL

18

C18 20LB/BR (GAS)

A/C PRESSURE SIGNAL

19

L115 20WT/YL

HIGH BEAM SWITCH SENSE

20

F512 20PK/OR

VEHICLE SPEED SENSOR SUPPLY

21

B12 20DG/OR

VEHICLE SPEED SIGNAL

22

X20 20GY/WT (EXCEPT BASE)

RADIO CONTROL MUX

MODULE-ELECTRONIC OVERHEAD (PREMIUM) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

A908 20RD

FUSED B(+)

4

Z13 20BK/WT

GROUND

5

F942 20BK/PK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

-

-

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 67
