Jeep Liberty KJ. Manual - part 428





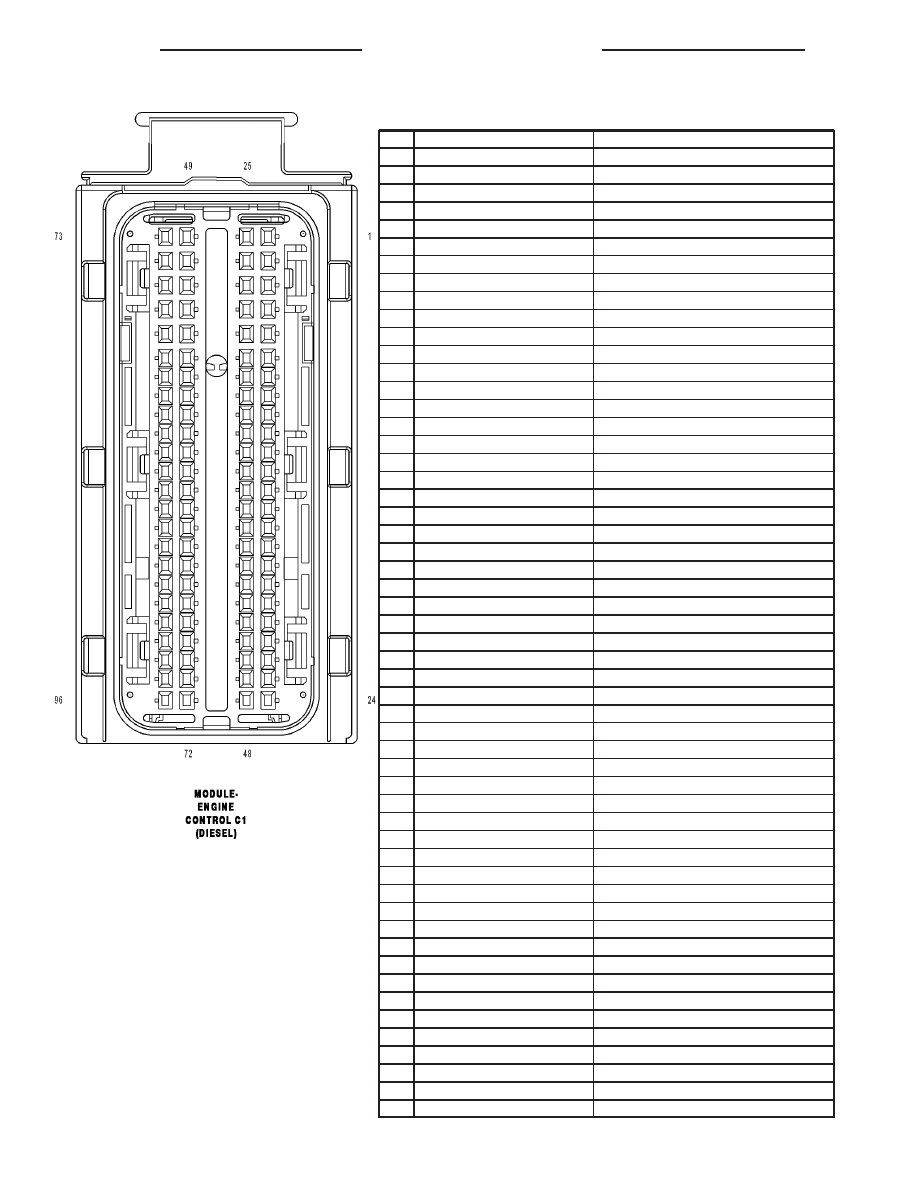

MODULE-ENGINE CONTROL C1 (DIESEL) - 96 WAY

CAV

CIRCUIT

FUNCTION

1

K613 16GY/BR

FUEL INJECTOR NO. 1 LOW-SIDE CONTROL

2

K612 16YL/BR

FUEL INJECTOR NO. 2 LOW-SIDE CONTROL

3

-

-

4

K369 16BR/OR

FUEL PRESSURE SOLENOID SUPPLY

5

-

-

6

-

-

7

-

-

8

K156 20BR/YL

FUEL TEMPERATURE SENSOR SIGNAL

9

-

-

10

-

-

11

T10 20DG/LG (A/T)

TORQUE MANAGEMENT REQUEST SENSE

12

-

-

13

-

-

14

K944 20BR/GY

CMP SENSOR GROUND

15

-

-

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

K611 16OR/BR

FUEL INJECTOR NO. 1 LOW-SIDE CONTROL

26

K614 16WT/BR

FUEL INJECTOR NO. 4 LOW-SIDE CONTROL

27

-

-

28

K366 16BR/LG

FUEL QUANTITY SOLENOID SUPPLY

29

-

-

30

V37 20VT

S/C SWITCH SIGNAL NO. 1

31

G31 20VT/OR

AAT SIGNAL

32

K960 20BR/LB

INLET PRESSURE SENSOR GROUND

33

-

-

34

K21 20BR/WT

IAT SENSOR SIGNAL

35

-

-

36

K668 20BR

INLET PRESSURE SENSOR 5 VOLT SUPPLY

37

F856 20YL/PK

CMP SENSOR 5 VOLT SUPPLY

38

K44 20DB/GY

CMP SENSOR SIGNAL

39

-

-

40

-

-

41

-

-

42

-

-

43

-

-

44

-

-

45

K132 20DB/LB

CABIN HEATER RELAY CONTROL

46

-

-

47

-

-

48

-

-

49

K12 16BR/DB

FUEL INJECTOR NO. 2 HIGH-SIDE CONTROL

50

-

-

51

K14 16BR/TN

FUEL INJECTOR NO. 4 HIGH-SIDE CONTROL

52

K370 16BR

FUEL PRESSURE SOLENOID CONTROL

53

-

-

54

V38 20VT/OR

S/C SWITCH SIGNAL NO. 2

8W - 80 - 68

8W-80 CONNECTOR PIN-OUTS

KJ

MODULE-ENGINE CONTROL C1 (DIESEL) - 96 WAY

CAV

CIRCUIT

FUNCTION

55

-

-

56

-

-

57

K2 20VT/OR

ECT SENSOR SIGNAL

58

K68 20BR/LG

INLET PRESSURE SENSOR SIGNAL

59

K181 20BR/YL

FUEL PRESSURE SENSOR SIGNAL

60

K856 20BR/YL

INTAKE PRESSURE SENSOR 5 VOLT SUPPLY

61

K957 20BK/OR

MAF SENSOR GROUND

62

-

-

63

K37 20BR/OR

INTAKE PRESSURE SENSOR SIGNAL

64

K811 20BR/OR

MAF SENSOR 5 VOLT SUPPLY

65

K900 20DB/DG

SENSOR GROUND

66

-

-

67

-

-

68

K315 20BR/GY

EGR THROTTLE VALVE CONTROL

69

-

-

70

-

-

71

N112 20DB/OR

HIGH SPEED RAD FAN RELAY CONTROL

72

-

-

73

K13 16BR/LB

FUEL INJECTOR NO. 3 HIGH-SIDE CONTROL

74

K11 16BR/YL

FUEL INJECTOR NO. 1 HIGH-SIDE CONTROL

75

-

-

76

K646 16BR/YL

FUEL QUANTITY SOLENOID CONTROL

77

-

-

78

-

-

79

T26 20DG/OR

CLUTCH UPSTOP SWITCH SIGNAL

80

-

-

81

-

-

82

K77 20BR/WT

TRANSFER CASE POSITION SENSOR INPUT

83

K656 20GY/BR

SENSOR GROUND

84

K359 20YL/BR

FUEL PRESSURE SENSOR GROUND

85

K157 20BR/OR

MAF SENSOR SIGNAL

86

K350 20BR/YL

FUEL PRESSURE SENSOR 5 VOLT SUPPLY

87

K853 20DB/BR

CKP SIGNAL NO. 1

88

K3 20BR/LB

CKP SIGNAL NO. 2

89

-

-

90

K35 20DB/VT

EGR SOLENOID CONTROL

91

N201 20DB/LG

LOW SPEED RAD FAN RELAY CONTROL

92

N117 20DB/WT

VACUUM RESERVOIR SOLENOID CONTROL

93

X635 20BR/WT

BOOST PRESSURE SOLENOID CONTROL

94

-

-

95

-

-

96

-

-

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 69

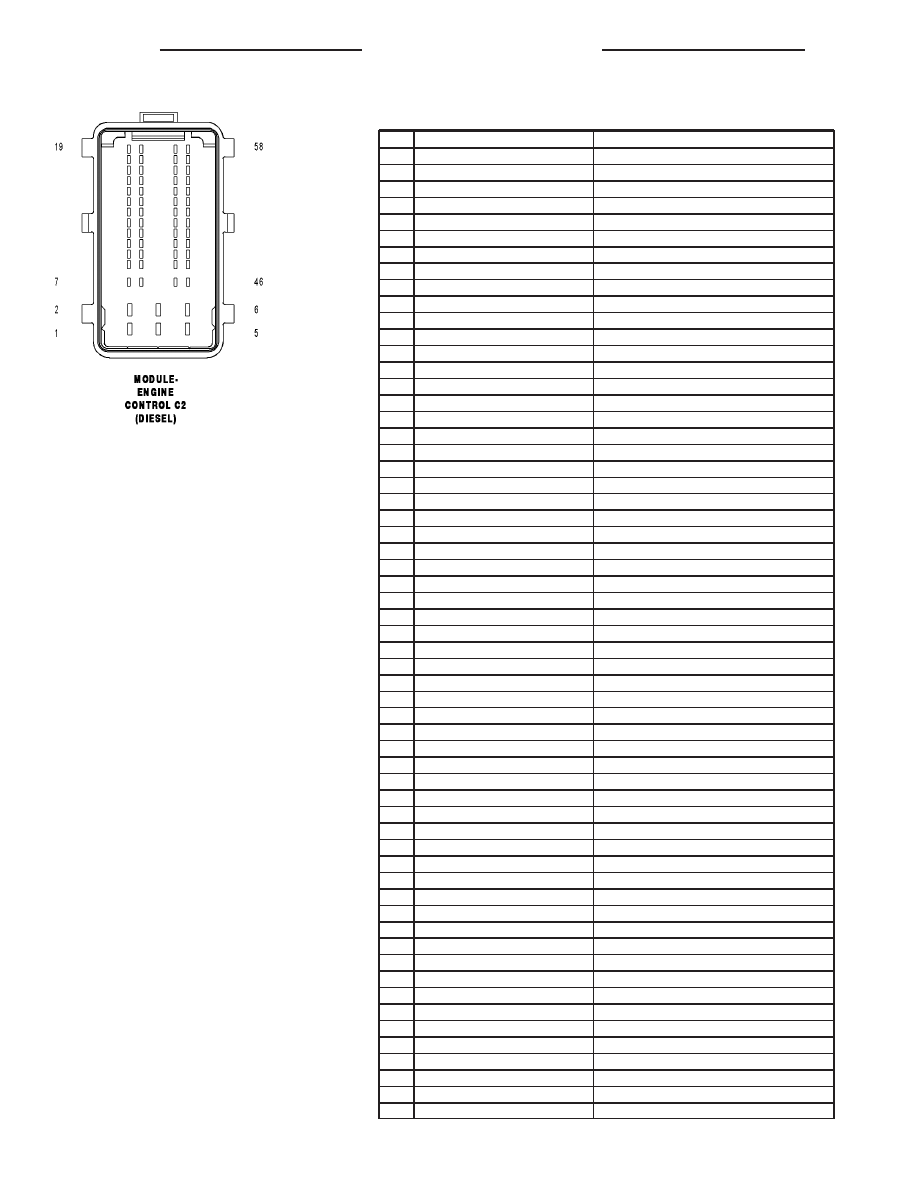

MODULE-ENGINE CONTROL C2 (DIESEL) - 58 WAY

CAV

CIRCUIT

FUNCTION

1

K347 14BR/PK

FUSED ASD RELAY OUTPUT

2

Z131 14BK/DG

GROUND

3

K347 14BR/PK

FUSED ASD RELAY OUTPUT

4

Z131 14BK/DG

GROUND

5

K345 14BR/RD

FUSED ASD RELAY OUTPUT

6

Z131 14BK/DG

GROUND

7

-

-

8

C20 20DB/YL

A/C SWITCH SENSE

9

-

-

10

-

-

11

-

-

12

-

-

13

K29 20WT/BR

APP SENSOR 2 SIGNAL

14

K400 20BR/VT

APP SENSOR 2 GROUND

15

-

-

16

-

-

17

T41 20YL/DB (A/T)

TRS T41 SENSE (P/N)

17

T141 20YL/OR (M/T)

CLUTCH INTERLOCK SWITCH SIGNAL

18

K244 20BR/WT (A/T)

ENGINE RPM SIGNAL

19

F1 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

20

-

-

21

-

-

22

F26 20PK/OR

FUSED IGNITION SWITCH OUTPUT (START)

23

-

-

24

K852 20BR/VT

APP SENSOR 1 5 VOLT SUPPLY

25

K23 20BR/WT

APP SENSOR 1 SIGNAL

26

K167 20BR/YL

APP SENSOR 1 GROUND

27

-

-

28

-

-

29

K854 20VT/BR

SENSOR 2 5 VOLT SUPPLY

30

-

-

31

D21 20WT/GY

SCI TRANSMIT (ECM)

32

L50 18WT/TN

PRIMARY BRAKE SWITCH SIGNAL

33

-

-

34

B15 20DG/WT

SECONDARY BRAKE SWITCH SIGNAL

35

-

-

36

-

-

37

-

-

38

-

-

39

-

-

40

C13 20LB/OR

A/C CLUTCH RELAY CONTROL

41

-

-

42

-

-

43

D330 20WT/BR

GLOW PLUG MODULE SIGNAL

44

K342 20BR/WT

ASD RELAY CONTROL

45

K391 20BR/YL

FUEL PUMP RELAY CONTROL

46

K330 20LB/BR

GLOW PLUG MODULE CONTROL

47

-

-

48

-

-

49

-

-

50

-

-

51

-

-

52

-

-

53

D65 20WT/LG

CAN C BUS (+)

54

D64 20WT/LB

CAN C BUS (-)

55

-

-

56

-

-

57

-

-

58

T752 20DG/OR

ENGINE STARTER MOTOR RELAY CONTROL

8W - 80 - 70

8W-80 CONNECTOR PIN-OUTS

KJ

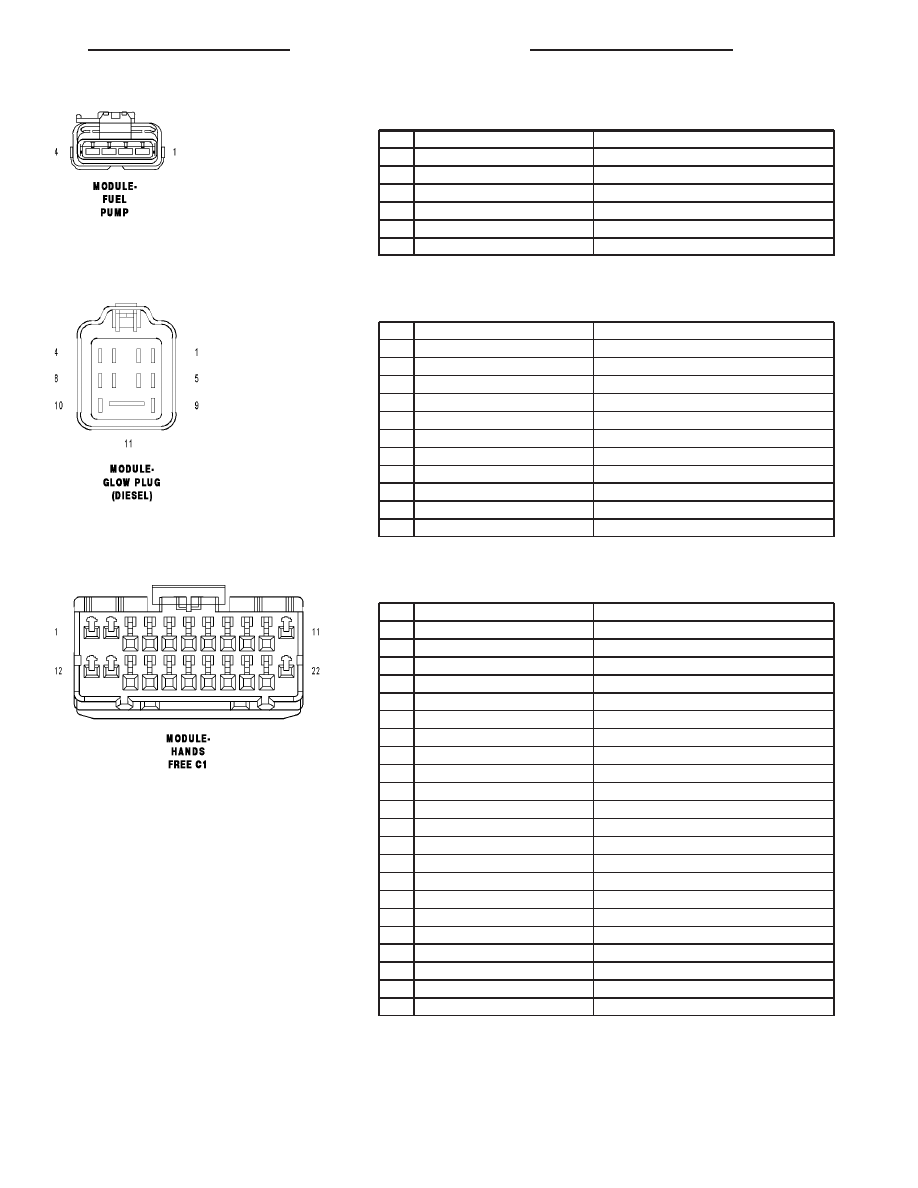

MODULE-FUEL PUMP - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z201 18BK (GAS)

GROUND

2

K300 20BR (DIESEL)

SENSOR GROUND

2

K310 20BR/DG (GAS)

SENSOR GROUND

3

K304 20BR/DB (DIESEL)

FUEL LEVEL SENSOR SIGNAL

3

N4 20DB/YL (GAS)

FUEL LEVEL SIGNAL

4

N1 18DG/OR (GAS)

FUEL PUMP RELAY OUTPUT

MODULE-GLOW PLUG (DIESEL) - 11 WAY

CAV

CIRCUIT

FUNCTION

1

A202 14RD/WT

GLOW PLUG NO. 1 CONTROL

2

A203 14RD/BR

GLOW PLUG NO. 2 CONTROL

3

A204 14RD/YL

GLOW PLUG NO. 3 CONTROL

4

A208 14RD/OR

GLOW PLUG NO. 4 CONTROL

5

-

-

6

K347 20BR/PK

FUSED ASD RELAY OUTPUT

7

Z133 18BK/LG

GROUND

8

-

-

9

D330 20WT/BR

GLOW PLUG MODULE SIGNAL

10

K330 20LB/BR

GLOW PLUG MODULE CONTROL

11

A2 10GY

FUSED B(+)

MODULE-HANDS FREE C1 - 22 WAY

CAV

CIRCUIT

FUNCTION

1

A908 18RD

FUSED B(+)

2

-

-

3

-

-

4

-

-

5

X722 20BK/LG

MICROPHONE 2 IN(+)

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

X730 20BK/OR

VOICE RECOGNITION/PHONE SWITCH SIGNAL

16

X712 20BK/LB

MICROPHONE 1 IN(+)

17

X792 20BK/PK

MICROPHONE IN(-)

18

-

-

19

-

-

20

X793 20BK/YL

MICROPHONE FEED

21

X835 20BK/GY

SENSOR GROUND

22

Z530 20GY/BK

GROUND

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 71
