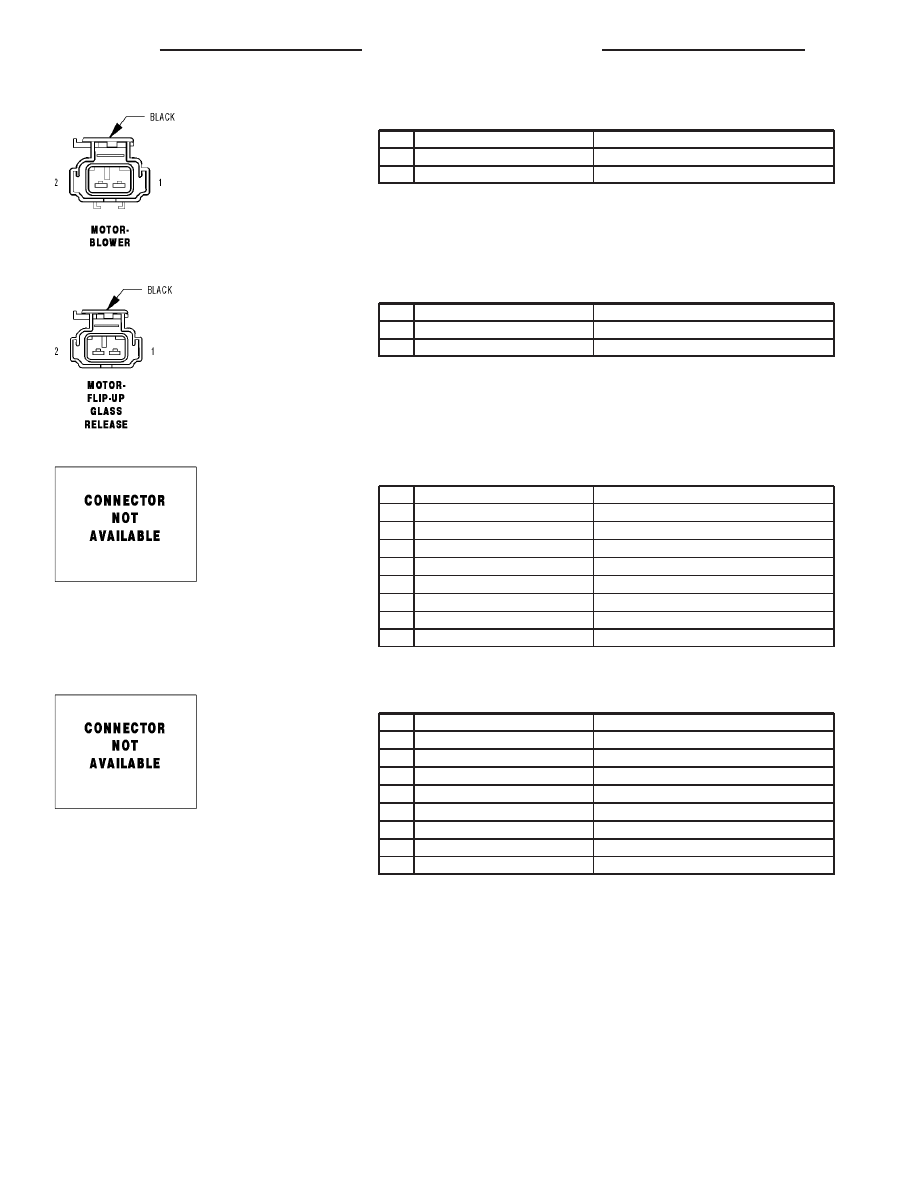

MOTOR-BLOWER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C75 12DB/GY

BLOWER MOTOR HIGH DRIVER

2

A111 12DG/RD

BLOWER MOTOR RELAY OUTPUT

MOTOR-FLIP-UP GLASS RELEASE - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z213 18BK/OR

GROUND

2

P100 20DB/LG

FLIP-UP GLASS RELEASE MOTOR DRIVER

MOTOR-HEADLAMP LEVELING-LEFT (EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z981 16BK

GROUND

1

Z981 16BK

GROUND

1

Z981 16BK

GROUND

1

Z981 16BK

GROUND

2

L13 18WT/YL

HEADLAMP ADJUST SIGNAL

2

L13 18WT/YL

HEADLAMP ADJUST SIGNAL

2

L13 18WT/YL

HEADLAMP ADJUST SIGNAL

3

L77 18PK/RD

FUSED PARK LAMP RELAY OUTPUT

MOTOR-HEADLAMP LEVELING-RIGHT (EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z932 16BK

GROUND

1

Z932 16BK

GROUND

1

Z932 16BK

GROUND

1

Z932 16BK

GROUND

2

L13 18WT/YL

HEADLAMP ADJUST SIGNAL

3

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT

3

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT

3

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT

8W - 80 - 80

8W-80 CONNECTOR PIN-OUTS

KJ

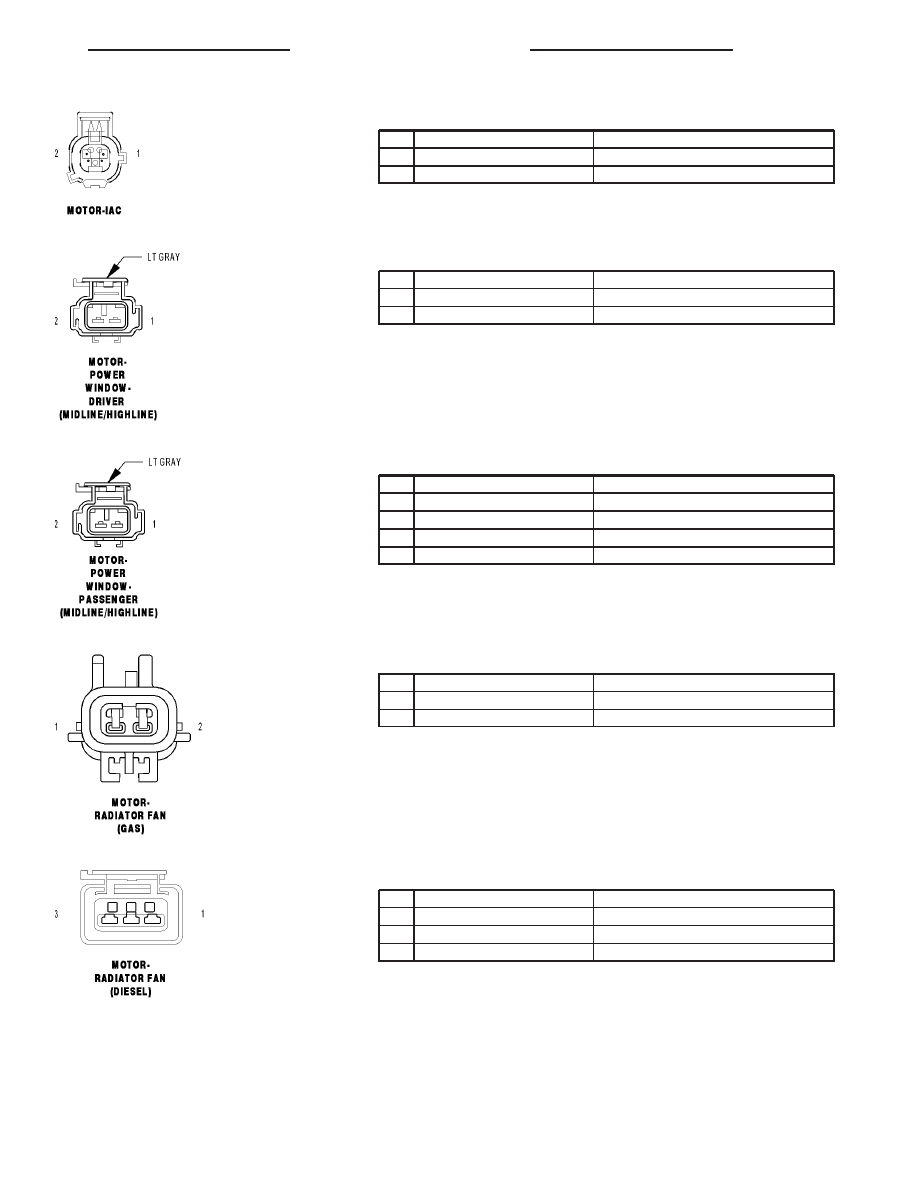

MOTOR-IAC - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K961 20BR/VT

IAC SIGNAL

2

K61 20VT/GY

IAC CONTROL

MOTOR-POWER WINDOW-DRIVER (MIDLINE/HIGHLINE) - LT GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q21 14OR/WT

LEFT FRONT WINDOW DRIVER DOWN

2

Q11 14OR/LG

LEFT FRONT WINDOW DRIVER UP

MOTOR-POWER WINDOW-PASSENGER (MIDLINE/HIGHLINE) - LT GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q22 16OR/VT (LHD)

PASSENGER FRONT WINDOW DRIVER DOWN

1

Q22 16OR/VT (RHD)

DRIVER FRONT WINDOW DRIVER DOWN

2

Q12 16OR/BR (LHD)

RIGHT FRONT WINDOW DRIVER UP

2

Q12 16OR/BR (RHD)

RIGHT FRONT WINDOW DRIVER UP

MOTOR-RADIATOR FAN (GAS)

CAV

CIRCUIT

FUNCTION

1

N23 12DB/DG

LOW SPEED RAD FAN RELAY OUTPUT

2

Z937 12BK

GROUND

MOTOR-RADIATOR FAN (DIESEL) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

N23 12DB/DG

LOW SPEED RAD FAN RELAY OUTPUT

2

Z937 12BK

GROUND

3

N24 12DG/DB

HIGH SPEED RAD FAN RELAY OUTPUT

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 81

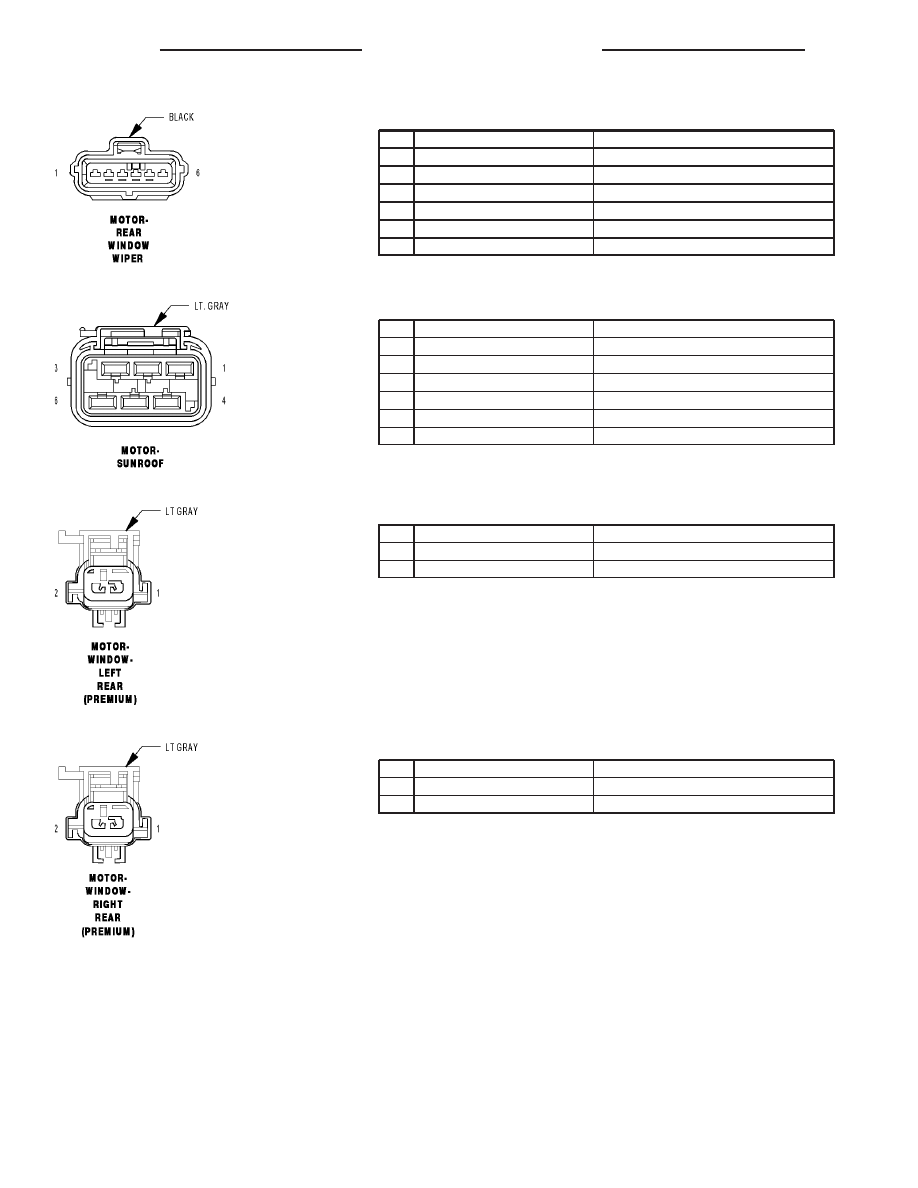

MOTOR-REAR WINDOW WIPER - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z213 18BK/OR

GROUND

2

W13 20BR/LG

REAR WIPER ON DRIVER

3

G80 20VT/YL

FLIP-UP GLASS AJAR SWITCH SENSE

4

W27 20DB/BR

REAR WIPER INTERMITTENT DRIVER

5

A44 18RD/OR

FUSED B(+)

6

-

-

MOTOR-SUNROOF - LT GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q39 16RD

REAR WINDOW DEFOGGER RELAY OUTPUT

2

Z111 16BK/WT

GROUND

3

Q644 20OR/YL

SUNROOF SWITCH GROUND

4

Q43 20OR/LB

SUNROOF VENT

5

Q5 20OR/LB

SUNROOF CLOSE

6

Q3 20OR/TN

SUNROOF OPEN

MOTOR-WINDOW-LEFT REAR (PREMIUM) - LT GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q211 16TN/LB

LEFT REAR WINDOW DRIVER DOWN

2

Q111 16TN/YL

LEFT REAR WINDOW DRIVER UP

MOTOR-WINDOW-RIGHT REAR (PREMIUM) - LT GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q212 16OR/VT

RIGHT REAR WINDOW DRIVER DOWN

2

Q112 16OR/BR

RIGHT REAR WINDOW DRIVER UP

8W - 80 - 82

8W-80 CONNECTOR PIN-OUTS

KJ

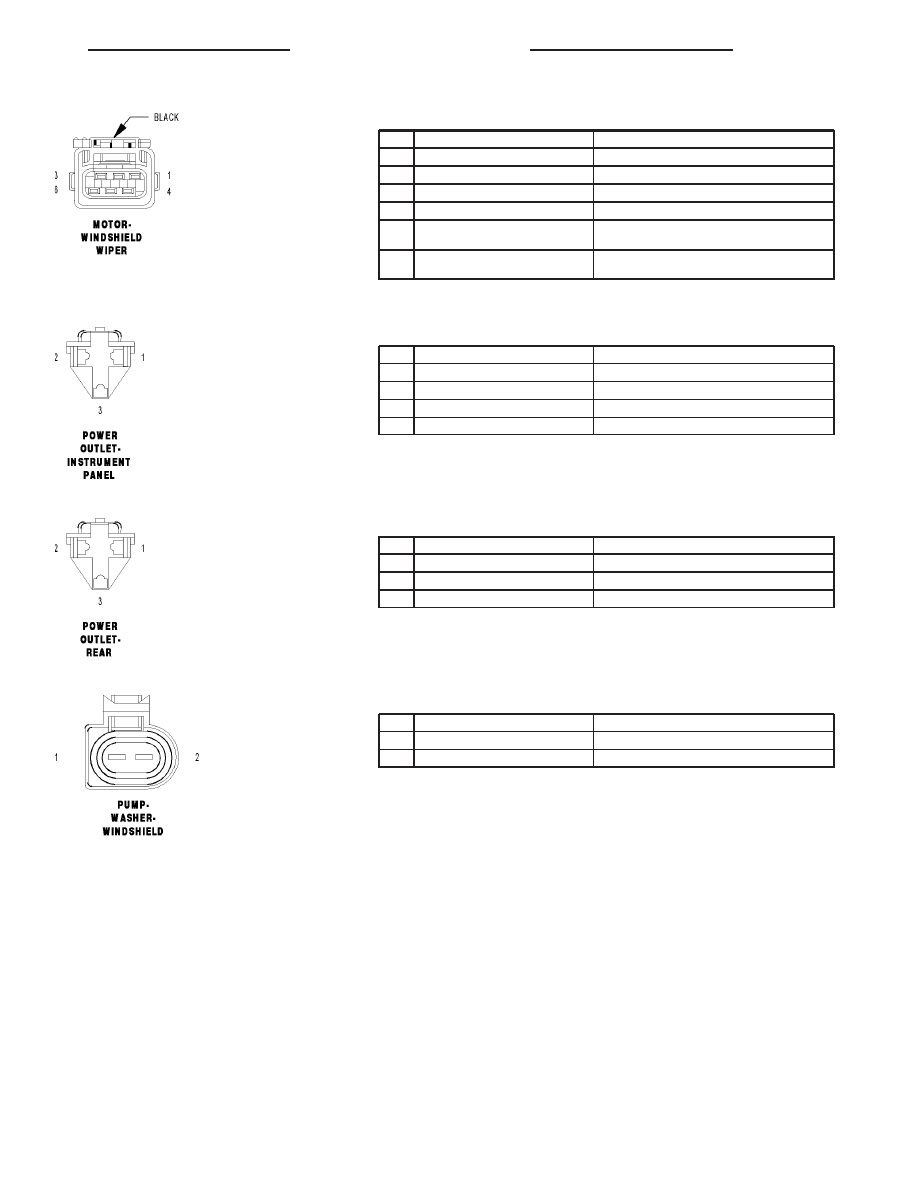

MOTOR-WINDSHIELD WIPER - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A5 16RD/VT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

W7 16BR/GY

FRONT WIPER PARK SWITCH SENSE

3

-

-

4

Z931 16BK

GROUND

5

W3 16BR/WT

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUT-
PUT

6

W4 16BR/OR

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUT-
PUT

POWER OUTLET-INSTRUMENT PANEL - 3 WAY

CAV

CIRCUIT

FUNCTION

1

A207 16RD/LG (LHD)

FUSED B(+)

1

F307 16LB/PK (RHD)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

-

-

3

Z940 16BK

GROUND

POWER OUTLET-REAR - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

A305 16RD/LB

FUSED B(+)

2

-

-

3

Z934 16BK

GROUND

PUMP-WASHER-WINDSHIELD - 2 WAY

CAV

CIRCUIT

FUNCTION

1

W20 20BR/YL

WASHER MOTOR SENSE

2

W33 20BR/DG

WASHER PUMP DRIVER

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 83
