NOTE: If the seal on the air door is deformed or
damaged, the air door must be replaced.

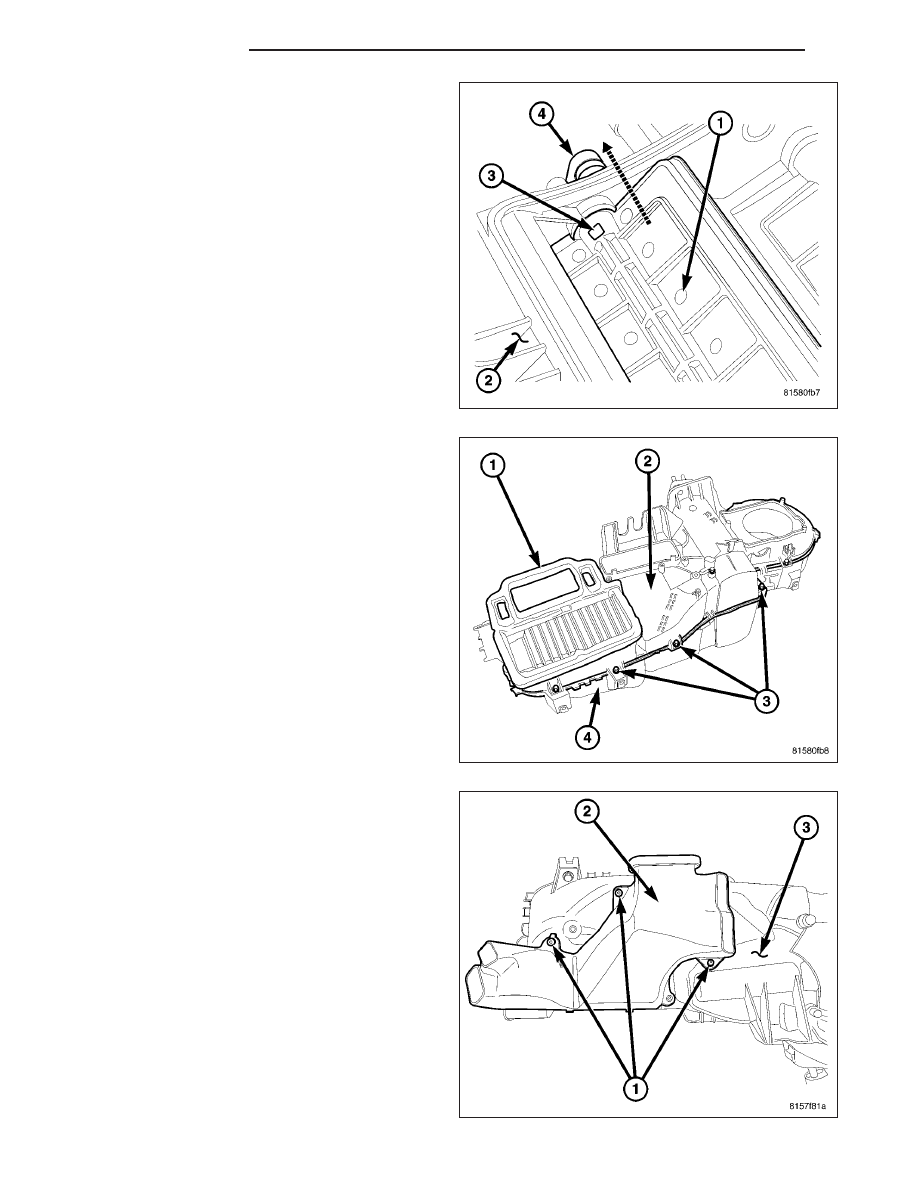

6. Position the panel-air door (1) into the upper half of

the HVAC housing (2).

CAUTION: Make sure that the panel-air door pivot
shaft is properly seated in the pivot holes located
in the upper half of the HVAC housing.

7. Align the panel door lever (4) with the pivot shaft of

the panel-air door and install the lever into the pivot
shaft. Make sure the retaining tab (3) is fully
engaged.

8. Align the blend-air door pivot shafts with the pivot

holes in the upper half of the HVAC housing (2)
and install it onto the lower half of the HVAC hous-
ing (4).

9. Install the screws (3) that secure the two halves of

the HVAC housing together. Tighten the screws to
2 N·m (17 in. lbs.).

NOTE: If the foam seal on the panel/defrost outlet
is

deformed

or

damaged,

the

seal

must

be

replaced.

10. If removed, install a new foam seal (1) onto the

panel/defrost outlet located on the upper half of
the HVAC housing.

NOTE: If the foam seal on the floor distribution
duct is deformed or damaged, the seal must be
replaced.

11. Position the floor distribution duct (2) onto the bot-

tom of the HVAC housing (3).

12. Install the three screws (1) that secure the floor

distribution duct to the HVAC housing. Tighten the
screws to 2 N·m (17 in. lbs.).

24 - 66

DISTRIBUTION

KJ

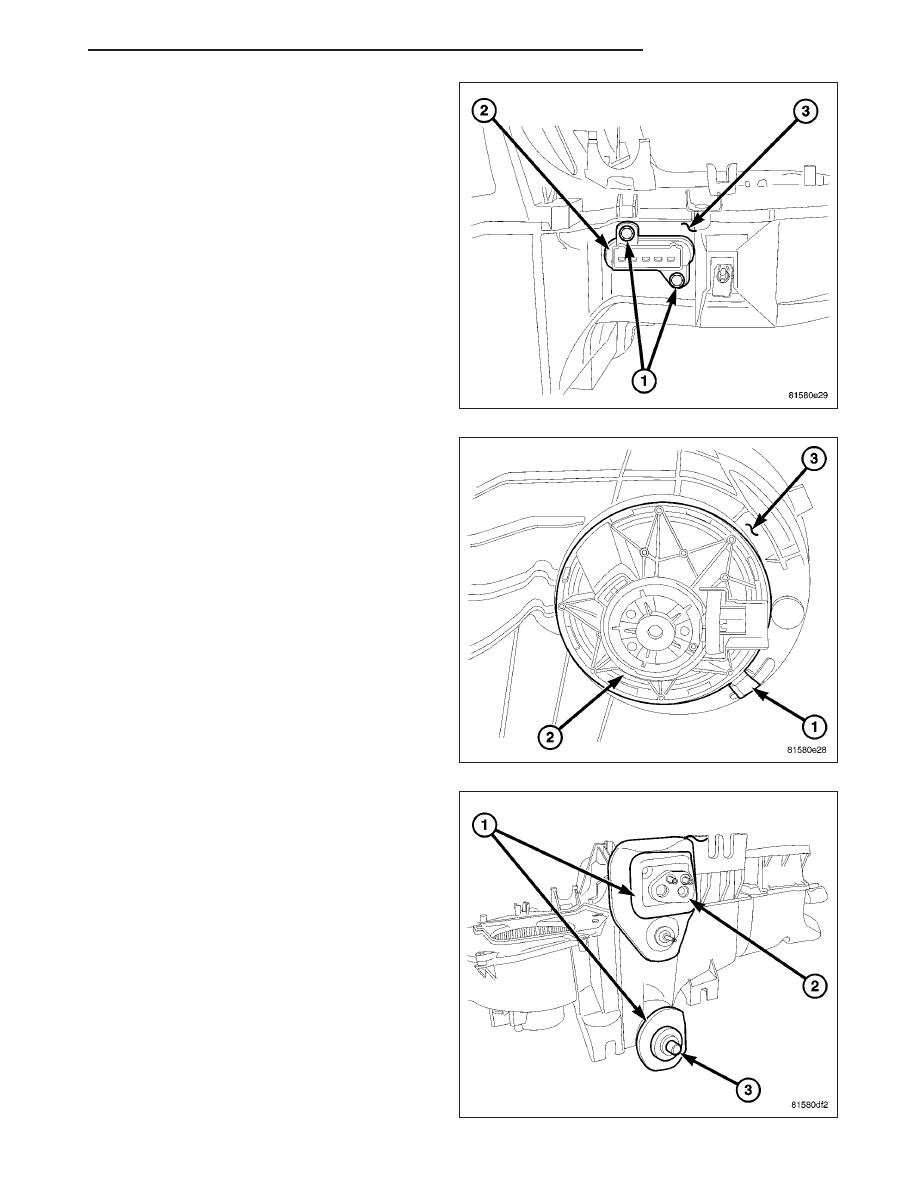

13. Position the blower motor resistor (2) into the rear

of the HVAC housing (3).

14. Install the two screws (1) that secure the blower

motor resistor to the HVAC housing. Tighten the
screws to 2 N·m (17 in. lbs.).

15. Align and install the blower motor (2) into the

HVAC housing (3).

16. Rotate the blower motor until the locking tab (1)

secures the blower motor to the HVAC housing.

NOTE: If any foam or rubber seal is deformed or
damaged, the seal must be replaced.

17. Install the foam and rubber seals (1) around the

evaporator tapping block (2) and the condensate
drain (3).

KJ

DISTRIBUTION

24 - 67

NOTE: If the foam insulator around the heater core
is deformed or damaged, the insulator must be
replaced.

NOTE: Make sure that the foam insulator is prop-
erly positioned in the HVAC housing.

18. Carefully install the heater core (4) into the top of

the HVAC housing (2).

19. Engage the four retaining tabs (3) that secure the

heater core to the HVAC housing.

NOTE: If the foam seal around the heater core
tubes is deformed or damaged, the seal must be
replaced.

20. Install the foam seal (1) onto the front of the

HVAC housing and around the heater core tubes.

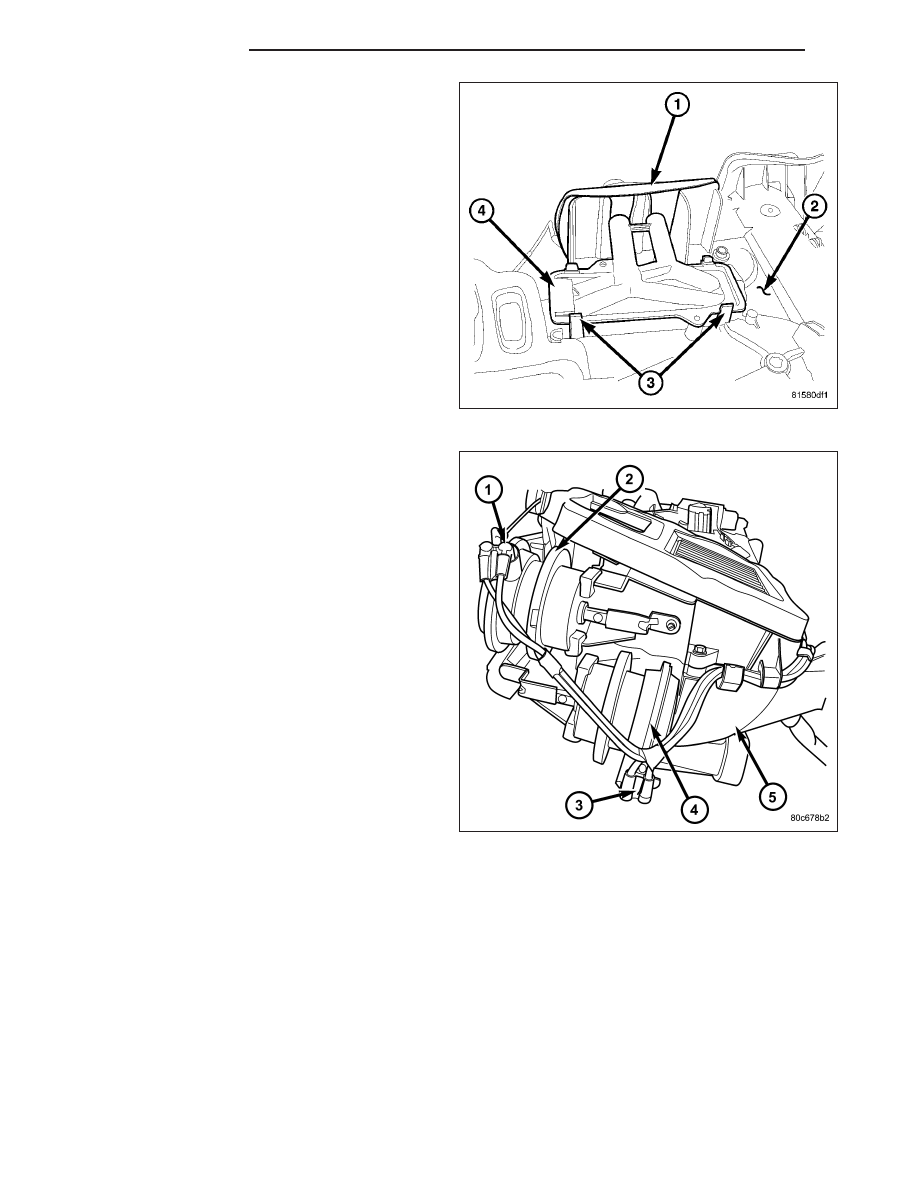

21. Position the HVAC vacuum harness and connec-

tors (1 and 3) to the HVAC housing (5) and install
the vacuum harness into the routing clips.

22. Install the panel door actuator (2) and the floor/

defrost door actuator (4) on to the HVAC housing
(Refer to 24 - HEATING & AIR CONDITIONING/
CONTROLS/ACTUATOR-MODE

DOOR

-

INSTALLATION).

23. Connect the mode door actuators to the mode-air

door levers.

24. Connect the vacuum harness connectors to the

mode door actuators.

24 - 68

DISTRIBUTION

KJ

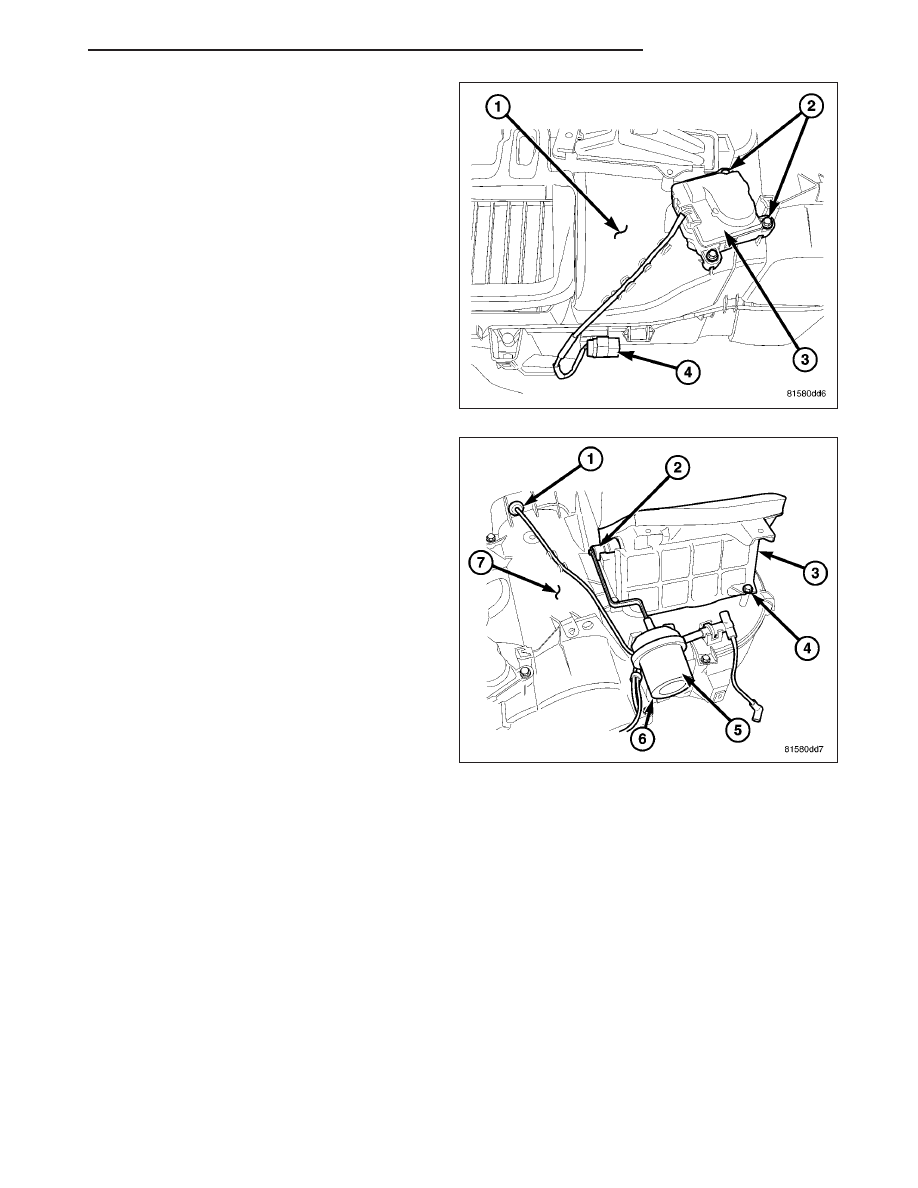

25. Position the blend door actuator (3) onto the top

of the HVAC housing (1), making sure the actua-
tor spline is positioned properly with the door
spline. If necessary, rotate the actuator slightly to
align the splines on the actuator output shaft with
those on the blend door pivot.

26. Install the three screws (2) that secure the blend

door actuator to the HVAC housing. Tighten the
screws to 2 N·m (17 in. lbs.).

27. Engage the wire harness lead and connector (4)

to the retainers located on the top and on the rear
of the HVAC housing.

NOTE: If the foam seal on the air inlet housing is
deformed or damaged, the seal must be replaced.

28. Position the air inlet housing (3) onto the top of

the HVAC housing (7).

29. Install the four screws (4) that secure the air inlet

housing to the HVAC housing. Tighten the screws
to 2 N·m (17 in. lbs.).

30. Install the recirculation door actuator (5) onto the

HVAC housing (Refer to 24 - HEATING & AIR
CONDITIONING/CONTROLS/ACTUATOR-RE-
CIRCULATION DOOR - INSTALLATION).

31. Connect the recirculation door actuator to the

recirculation door lever (2).

32. Connect the HVAC vacuum harness connector (6)

to the recirculation door actuator.

33. Install the HVAC vacuum harness and grommet

(1) onto the top of HVAC housing.

34. Install the HVAC housing (Refer to 24 - HEATING & AIR CONDITIONING/DISTRIBUTION/HOUSING-HVAC -

INSTALLATION).

AIR INLET HOUSING

NOTE: The air inlet housing must be removed from HVAC housing and disassembled for service of the
recirculation-air door.
