NOTE: If the foam seal on the floor distribution
duct is deformed or damaged, the seal must be
replaced.

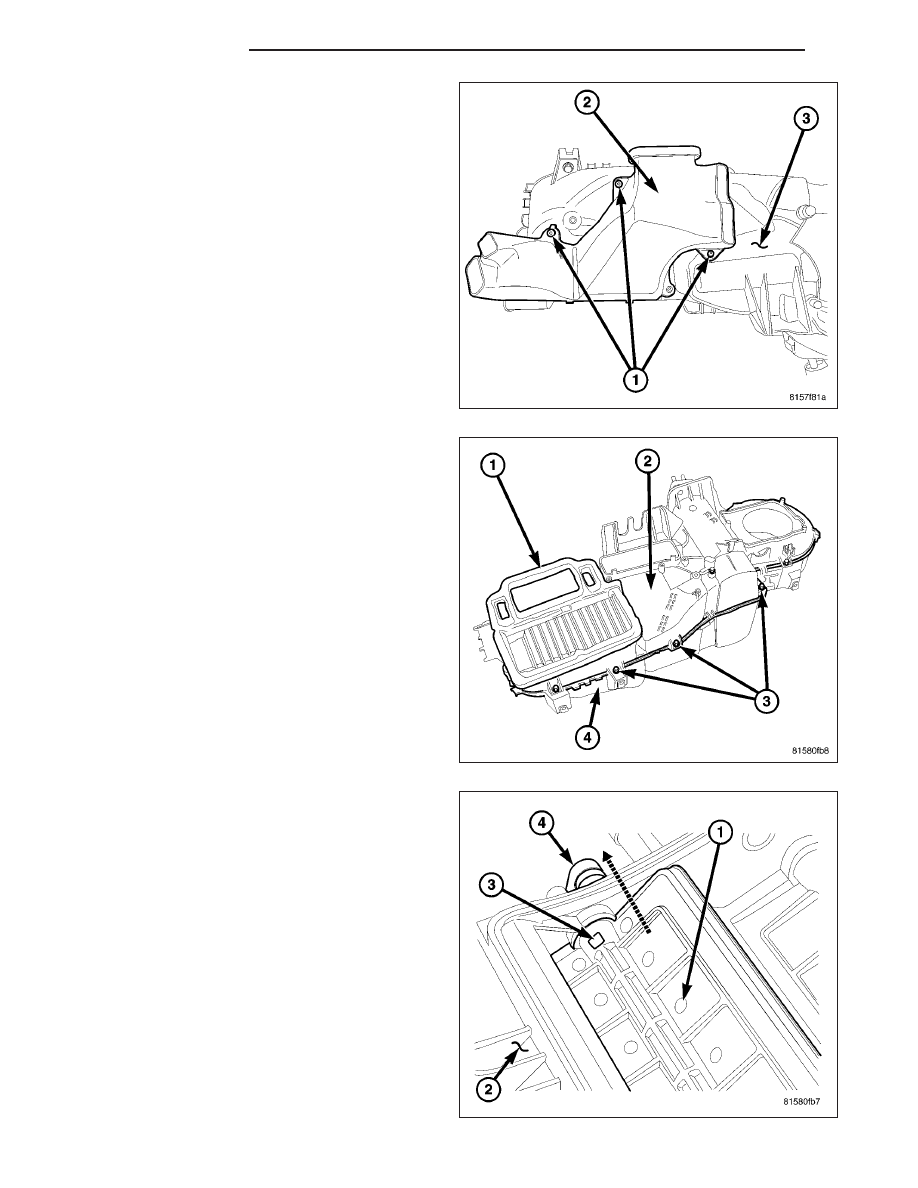

18. Remove the three screws (1) that secure the floor

distribution duct (2) to the bottom of the HVAC
housing (3) and remove the duct.

NOTE: If the foam seal on the panel/defrost outlet
is

deformed

or

damaged,

the

seal

must

be

replaced.

19. If required, remove the foam seal (1) from the

panel/defrost outlet located on the upper half of
the HVAC housing (2).

20. Remove the screws (3) that secure the upper half

of the HVAC housing to the lower half of the
HVAC housing (4).

21. Carefully separate the two halves of the HVAC

housing.

22. To remove the panel-air door (1) from the inside

of the upper half of the HVAC housing (2), first
carefully release the retaining tab (3) of the panel
door lever (4) from the pivot shaft of the panel-air
door, using a small pick-type tool.

23. Pull the panel door lever out of the pivot shaft of

the panel-air door.

NOTE: If the seal on the air door is deformed or
damaged, the air door must be replaced.

24. Remove the panel-air door from the upper half of

the HVAC housing.

24 - 62

DISTRIBUTION

KJ

NOTE: If the foam insulator around the A/C evap-
orator is deformed or damaged, the insulator must
be replaced.

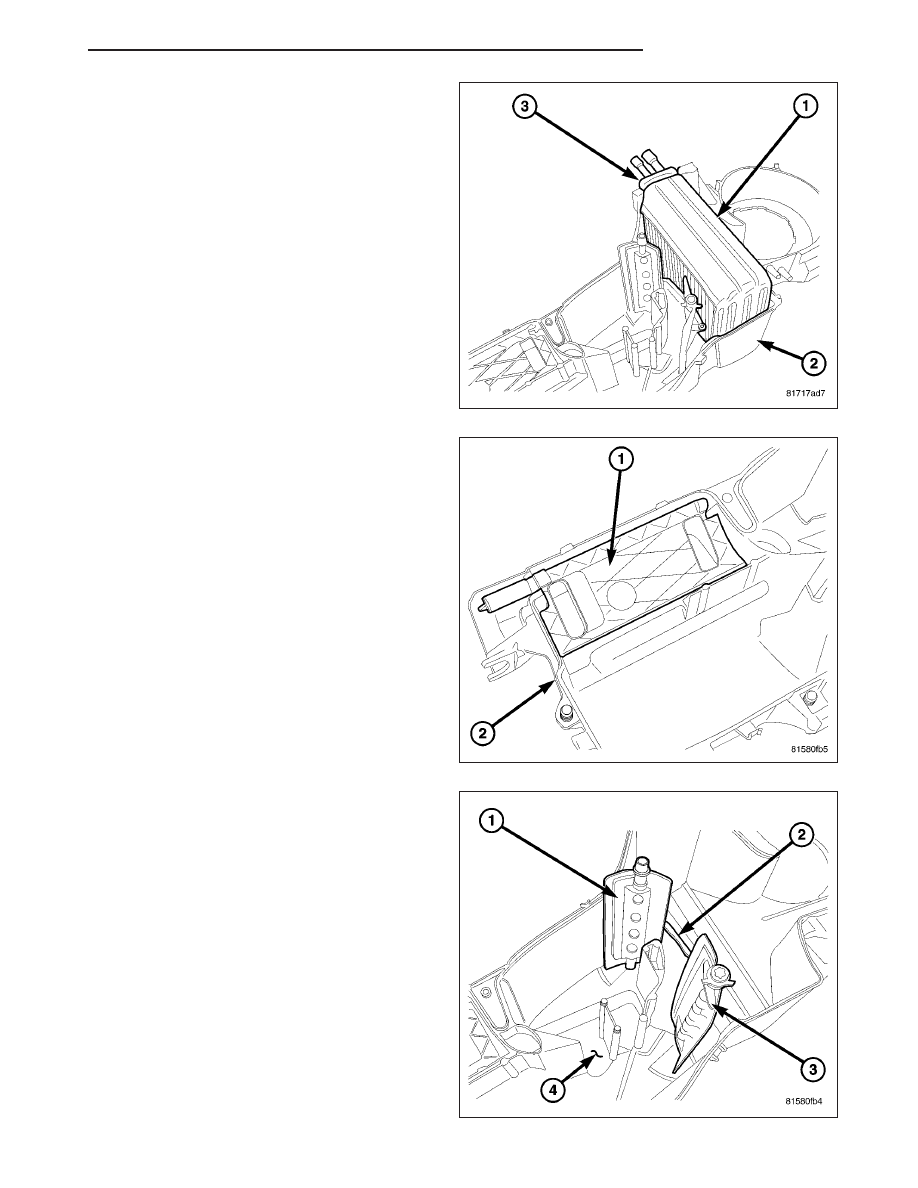

25. Carefully lift the A/C evaporator (1) and the foam

insulator out of the lower half of the HVAC hous-
ing (2).

NOTE: If the rubber seal around the evaporator
tubes is deformed or damaged, the seal must be
replaced.

26. If required, remove the rubber seal (3) from

around the evaporator tubes.

NOTE: If the seal on the air door is deformed or
damaged, the air door must be replaced.

27. Remove the floor/defrost-air door (1) from the

lower half of the HVAC housing (2).

NOTE: If the seal on any air door is deformed or
damaged, the air door must be replaced.

28. Remove both blend-air doors (1 and 3) from the

lower half of the HVAC housing (4).

29. If required, disengage the blend door arm (2) from

both blend-air doors.

KJ

DISTRIBUTION

24 - 63

AIR INLET HOUSING

NOTE: The air inlet housing must be removed from HVAC housing and disassembled for service of the
recirculation-air door.

1. Remove the air inlet housing from the HVAC hous-

ing and place it on a workbench (Refer to 24 -
HEATING & AIR CONDITIONING/DISTRIBUTION/
HOUSING-HVAC

-

HOUSING-AIR

INLET

-

REMOVAL)

NOTE: If the foam seal on the air inlet housing is
deformed or damaged, the seal must be replaced.

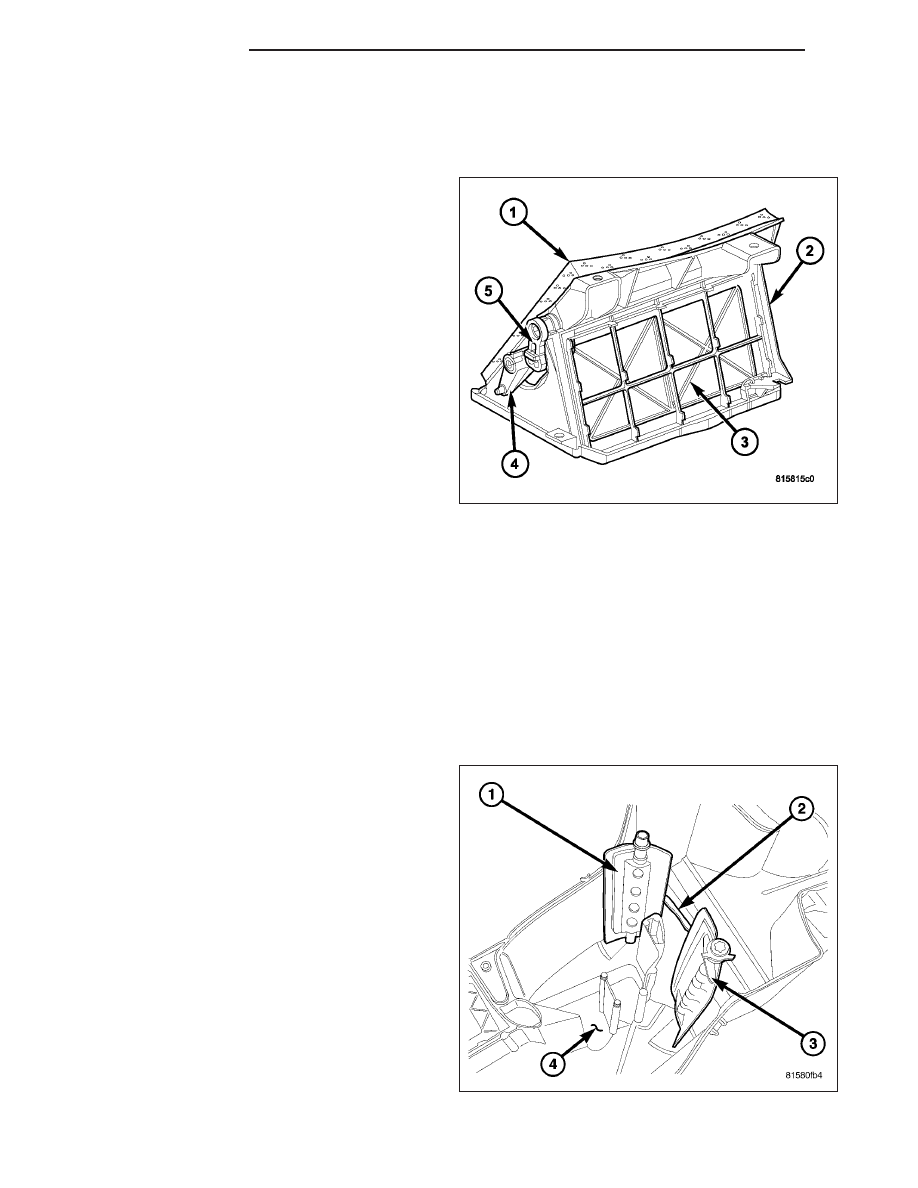

2. If required, remove the foam seal (1) from the top

of the air inlet housing (2).

3. To remove the recirculation-air door (3) from the

inside of the air inlet housing, first carefully pull the
recirculation door lever (5) out from the end of the
pivot shaft of the recirculation-air door, using pliers.

4. Remove the pivot lever (4) from the side of the air

inlet housing.

NOTE: If the seal on the air door is deformed or
damaged, the air door must be replaced.

5. Remove the recirculation-air door from the air inlet housing.

ASSEMBLY

HVAC HOUSING

NOTE: The HVAC housing must be removed from the vehicle and disassembled for service of the A/C evap-
orator and the mode-air and blend-air doors.

NOTE: LHD model shown in illustrations. RHD model similar.

1. If removed, install the blend door arm (2) onto both

blend-air doors (1 and 3).

NOTE: If the seal on any air door is deformed or
damaged, the air door must be replaced.

2. Position both blend-air doors into the pivot holes in

the lower half of the HVAC housing.

24 - 64

DISTRIBUTION

KJ

NOTE: If the seal on any air door is deformed or
damaged, the air door must be replaced.

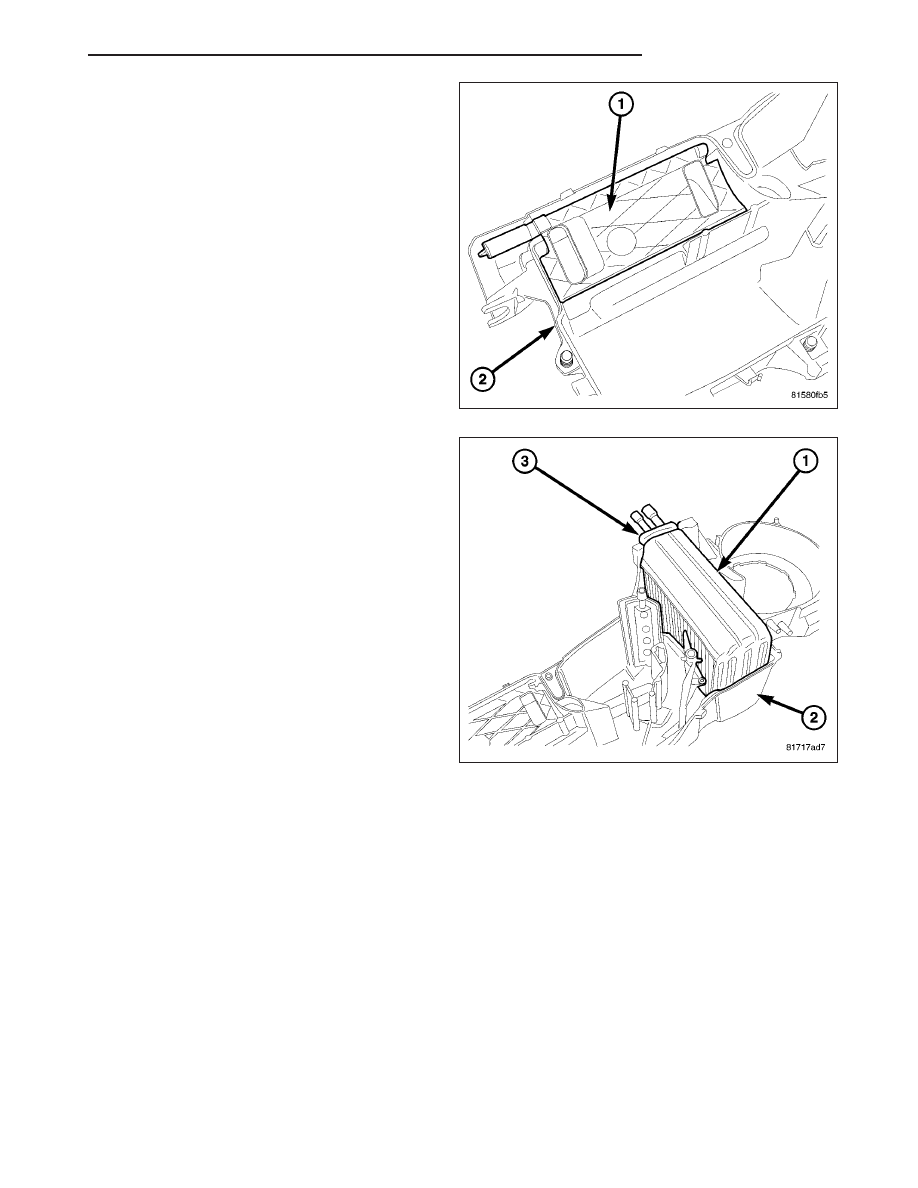

3. Position the floor/defrost-air door (1) into the pivot

grooves in the lower half of the HVAC housing (2).

4. If removed, install the rubber seal (3) around the

tubes of the A/C evaporator (1).

NOTE: Make sure that the evaporator drain is
clean and unrestricted and that the rubber seal
around the evaporator tubes is properly posi-
tioned in the HVAC housing.

NOTE: If the A/C evaporator is being replaced, add
60 milliliters (2 fluid ounces) of refrigerant oil to
the refrigerant system. Use only refrigerant oil of
the type recommended for the A/C compressor in
the vehicle.

NOTE: If the foam insulator around the heater core
is deformed or damaged, the insulator must be
replaced.

NOTE: Make sure that the foam insulator is prop-
erly positioned in the HVAC housing.

5. Install the A/C evaporator and its foam insulator into the lower half of the HVAC housing (2).
