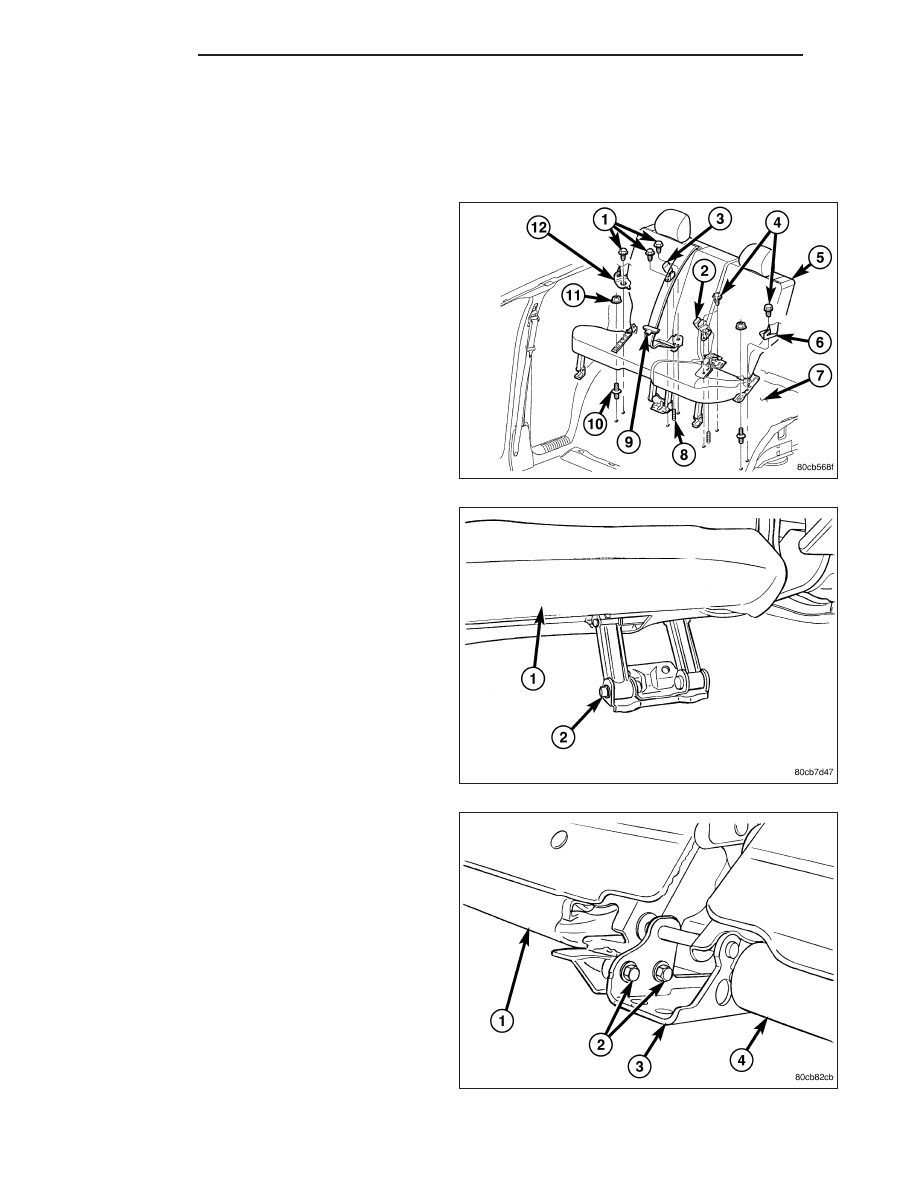

SEAT - REAR

REMOVAL

1. Remove the outer seat belt anchors. (Refer to 8 -

ELECTRICAL/RESTRAINTS/SEAT

BELT

&

RETRACTOR - REMOVAL)

2. Remove the inner seat belt buckles. (Refer to 8 -

ELECTRICAL/RESTRAINTS/SEAT BELT BUCKLE
- REMOVAL)

3. Remove the center seat belt anchor. (Refer to 8 -

ELECTRICAL/RESTRAINTS/SEAT

BELT

&

RETRACTOR - REMOVAL)

4. Remove the remaining rear seat fasteners.

5. Remove the front bolts.

6. Fold down the seat backs and remove the seat

assembly through the rear door.

INSTALLATION

1. Install the seat assembly and position over the

studs.

2. Open the seat back and engage the latches onto

the latch strikers.

3. Install the rear outboard nuts and tighten to 43 N·m

(32 ft. lbs.).

4. Install the outer seat belt anchors. (Refer to 8 -

ELECTRICAL/RESTRAINTS/SEAT

BELT

&

RETRACTOR - INSTALLATION)

5. Install the inner seat belt buckles. (Refer to 8 -

ELECTRICAL/RESTRAINTS/SEAT BELT BUCKLE
- INSTALLATION)

6. Install the center seat belt anchor. (Refer to 8 -

ELECTRICAL/RESTRAINTS/SEAT

BELT

&

RETRACTOR - INSTALLATION)

23 - 228

SEATS

KJ

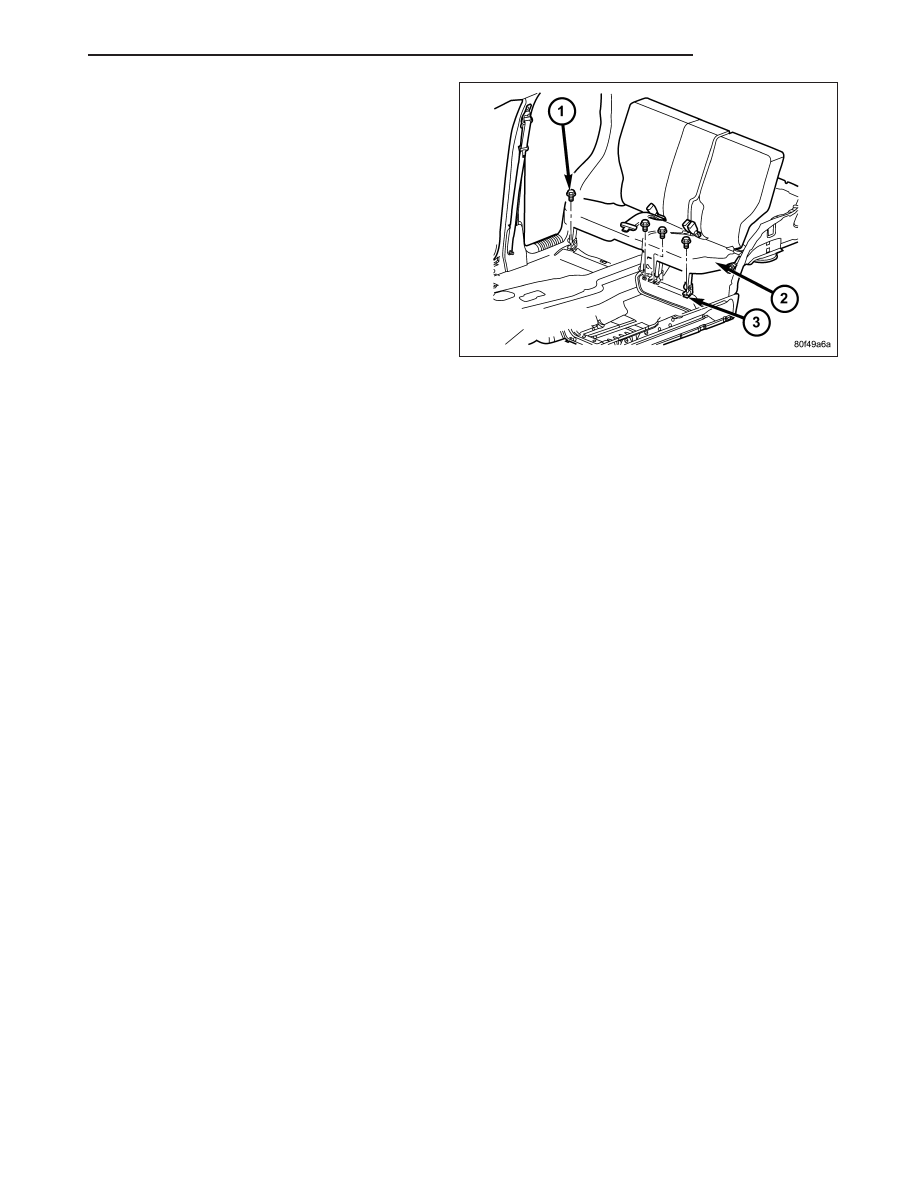

7. Install the front outer seat cushion leg bolts and

tighten to 35 N·m (26 ft. lbs.)

KJ

SEATS

23 - 229

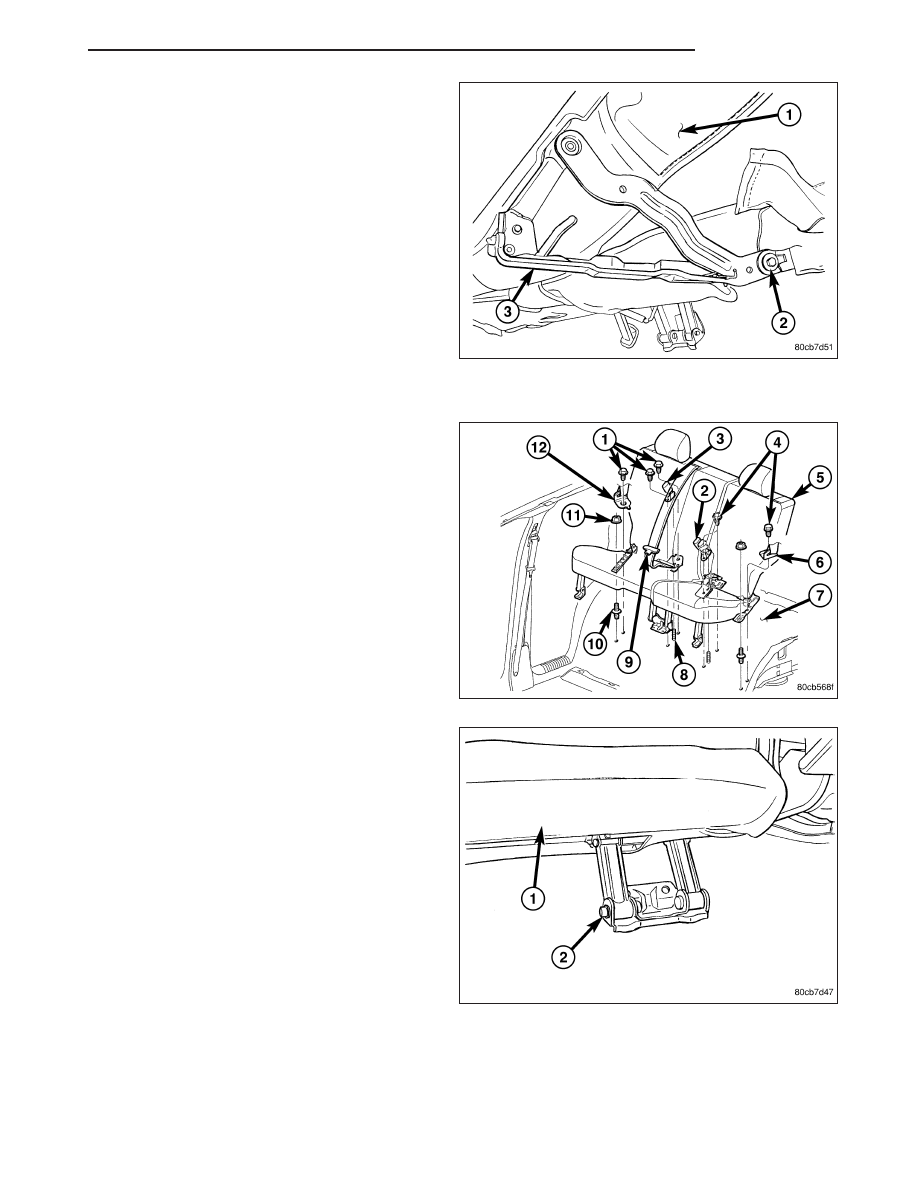

SEAT BACK - REAR

REMOVAL

60/40 Split Seat - Left

1. Remove the outer seat belt anchors. (Refer to 8 -

ELECTRICAL/RESTRAINTS/SEAT

BELT

&

RETRACTOR - REMOVAL)

2. Remove the outer seat anchor nut.

3. Remove the front seat cushion hinge bolt.

4. Remove the center seat back hinge bolts and sep-

arate the rear seat assembly.

23 - 230

SEATS

KJ

5. Release the clips and remove the seat back hinge

covers.

6. Lift the seat cushion cover and remove the hinge

bolts.

7. Remove the seat back.

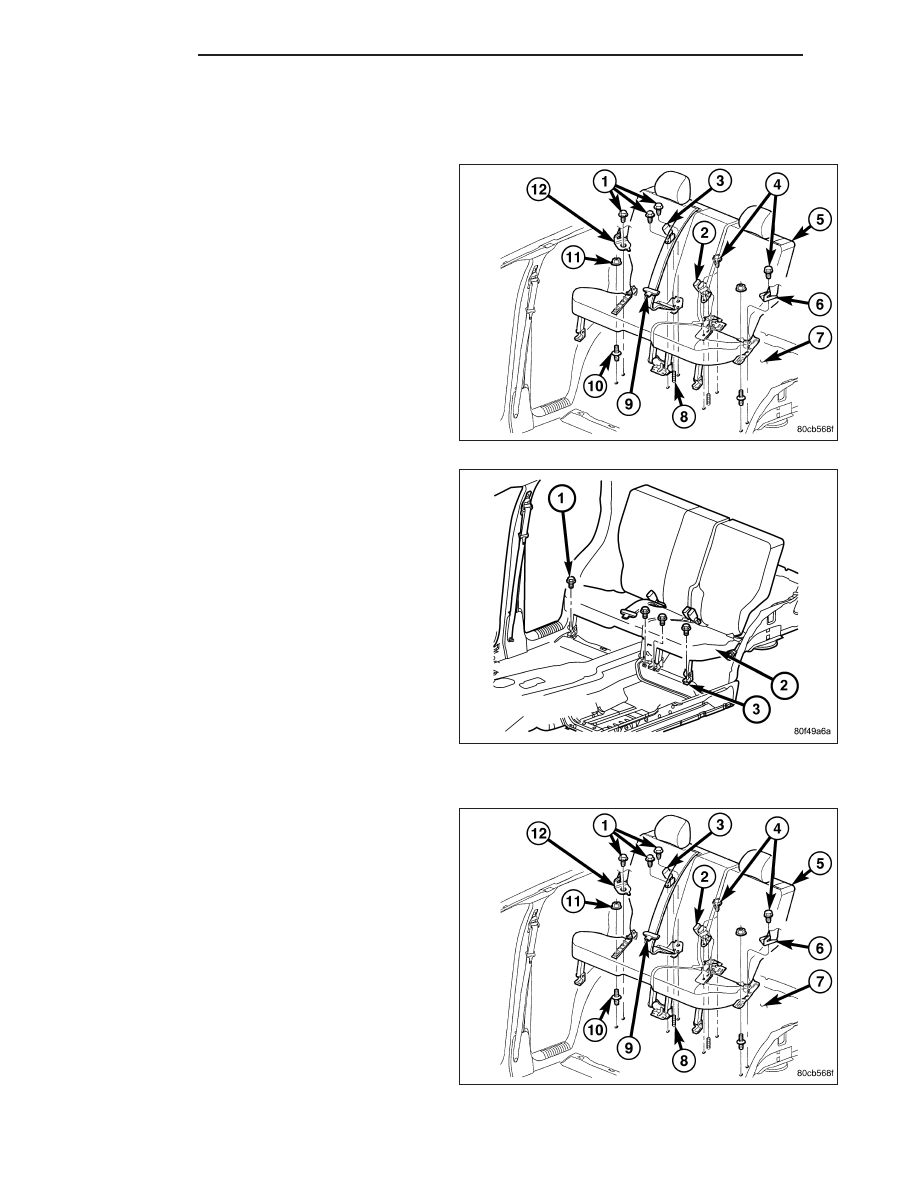

60/40 Split Seat - Right

1. Remove the outer seat belt anchors. (Refer to 8 -

ELECTRICAL/RESTRAINTS/SEAT

BELT

&

RETRACTOR - REMOVAL)

2. Remove the outer seat anchor nut.

3. Remove the inner seat belt buckles. (Refer to 8 -

ELECTRICAL/RESTRAINTS/SEAT BELT BUCKLE
- REMOVAL)

4. Remove the front seat cushion hinge bolt.

KJ

SEATS

23 - 231
