SEAT BACK RECLINER - FRONT

REMOVAL

WARNING: Before proceeding with the following
repair procedure, review all warnings and cau-
tions. (Refer to 23 - BODY/SEATS - WARNING)

1. Remove the seat back. (Refer to 23 - BODY/

SEATS/SEAT BACK - FRONT - REMOVAL)

2. Position the seat back cover out of the way and

remove the bolts.

3. Remove the recliners from the seat back frame.

INSTALLATION

WARNING: Before proceeding with the following
repair procedure, review all warnings and cau-
tions. (Refer to 23 - BODY/SEATS - WARNING)

1. Install the recliners onto the seat back.

2. Position the seat back cover aside and install the

recliner bolts.

3. Tighten the bolts to 28 N·m (21 ft. lbs.).

4. Install the seat back. (Refer to 23 - BODY/SEATS/

SEAT BACK - FRONT - INSTALLATION)

23 - 220

SEATS

KJ

SEAT BACK COVER - FRONT

REMOVAL

WARNING: Before proceeding with the following repair procedure, review all warnings and cautions. (Refer
to 23 - BODY/SEATS - WARNING)

1. Remove the seat back. (Refer to 23 - BODY/SEATS/SEAT BACK - FRONT - REMOVAL)

2. Remove the head rest and remove the trim caps. (Refer to 23 - BODY/SEATS/HEADREST - REMOVAL)

3. Disconnect the J-straps.

4. Remove the two lower hog rings.

5. Partially remove the seat back cover and remove the two upper hog rings.

6. Remove the seat back cover.

INSTALLATION

WARNING: Before proceeding with the following repair procedure, review all warnings and cautions. (Refer
to 23 - BODY/SEATS - WARNING)

1. Partially install the seat back cover and replace the two top hog rings.

2. Pull cover down and replace the two lower hog rings.

3. Connect the J-straps.

4. Install trim caps and the head rest. (Refer to 23 - BODY/SEATS/HEADREST - INSTALLATION)

5. Install the seat back. (Refer to 23 - BODY/SEATS/SEAT BACK - FRONT - INSTALLATION)

KJ

SEATS

23 - 221

SEAT BACK CUSHION - FRONT

REMOVAL

WARNING: Before proceeding with the following repair procedure, review all warnings and cautions. (Refer
to 23 - BODY/SEATS - WARNING)

1. Remove the seat back cover. (Refer to 23 - BODY/SEATS/SEAT BACK COVER - FRONT - REMOVAL)

2. Separate the cushion from the seat back frame.

INSTALLATION

WARNING: Before proceeding with the following repair procedure, review all warnings and cautions. (Refer
to 23 - BODY/SEATS - WARNING)

1. Position the cushion onto the seat back frame.

2. Install the seat back cover. (Refer to 23 - BODY/SEATS/SEAT BACK COVER - FRONT - INSTALLATION)

23 - 222

SEATS

KJ

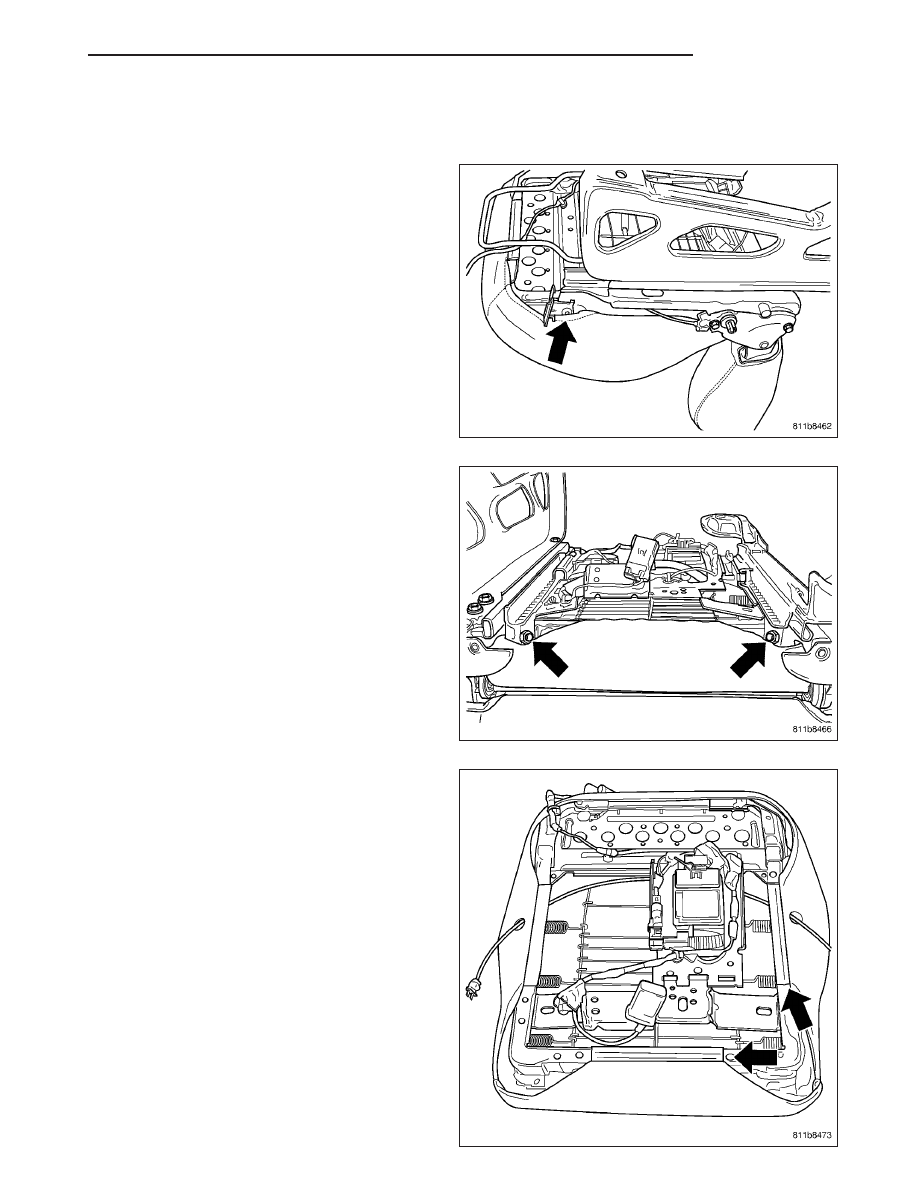

SEAT CUSHION - FRONT

REMOVAL

WARNING: Before proceeding with the following
repair procedure, review all warnings and cau-
tions. (Refer to 23 - BODY/SEATS - WARNING)

1. Remove the seat. (Refer to 23 - BODY/SEATS/

SEAT - FRONT - REMOVAL)

2. Remove the trim covers from each side.

3. Remove the screws and disconnect the recliner

cable to the seat back hinges.

4. Remove the two bolts attaching the front of the

cushion frame to the seat frame.

5. Remove the two bolts attaching the rear of the

cushion frame to the seat frame.

6. Separate the seat cushion assembly from the seat

assembly.

7. Separate the J-straps and remove the seat cushion

and cover from the frame.

KJ

SEATS

23 - 223
