Jeep Liberty KJ. Manual - part 1329

HEADREST SLEEVE

REMOVAL

1. Remove the headrest. (Refer to 23 - BODY/SEATS/HEADREST - REMOVAL)

2. Remove the headrest sleeve cover.

3. Rotate head restraint sleeve 1/4 turn counter-clockwise to release retaining tab.

4. Pull sleeve from seat back frame.

INSTALLATION

1. Position sleeve in seat back frame.

2. Rotate head restraint sleeve 1/4 turn clockwise to engage retaining tab.

3. Install the headrest sleeve cover.

4. Install the headrest. (Refer to 23 - BODY/SEATS/HEADREST - INSTALLATION)

23 - 216

SEATS

KJ

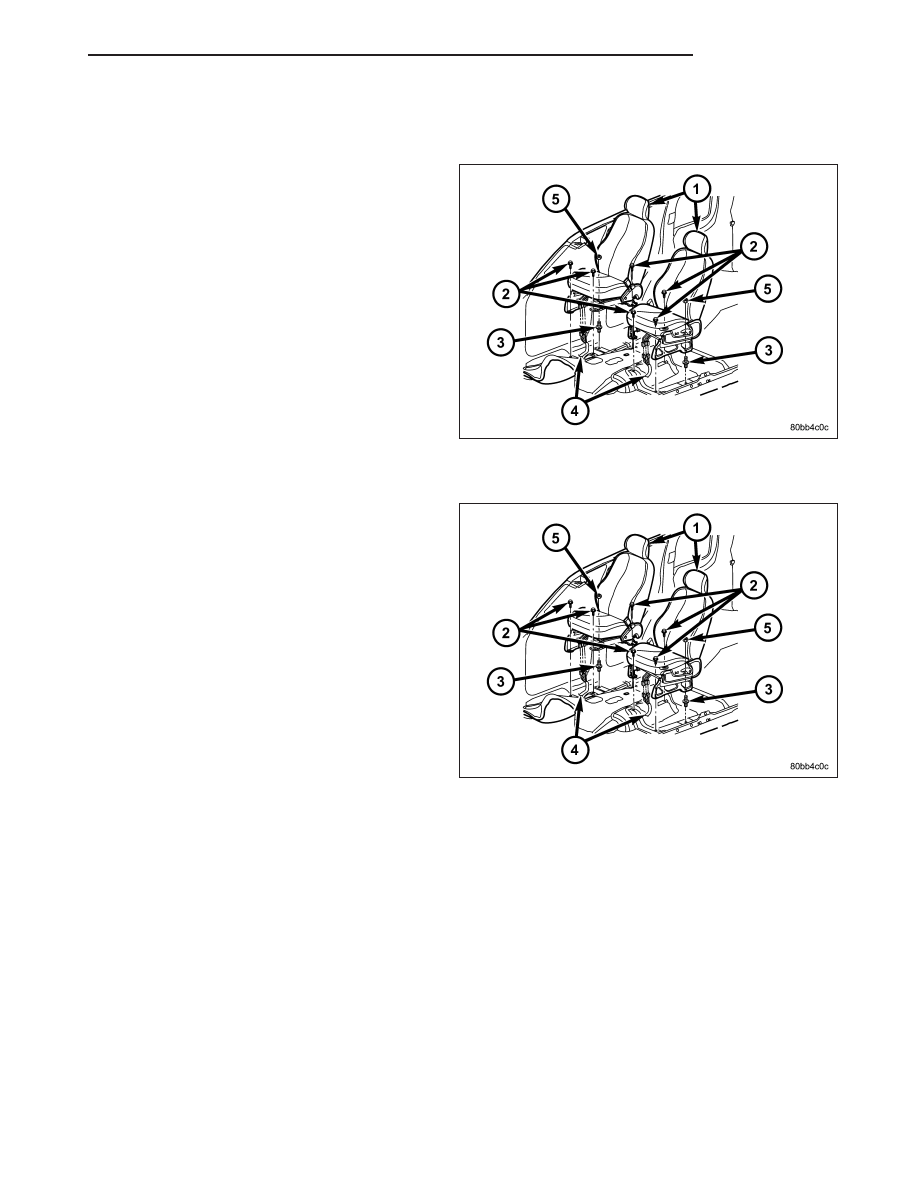

SEAT - FRONT

REMOVAL

WARNING: Before proceeding with the following
repair procedure, review all warnings and cau-
tions. (Refer to 23 - BODY/SEATS - WARNING)

1. Remove the seat belt anchor bolt. (Refer to 8 -

ELECTRICAL/RESTRAINTS/SEAT

BELT

&

RETRACTOR - REMOVAL)

2. Slide seat back and remove the front bolts.

3. Slide seat to forward position and remove the rear

bolt/nut.

4. Disconnect the electrical connectors and remove

the seat.

INSTALLATION

WARNING: Before proceeding with the following
repair procedure, review all warnings and cau-
tions. (Refer to 23 - BODY/SEATS - WARNING)

1. Install the seats and connect the electrical connec-

tors.

2. Slide the seat to the rearward position and install

the bolts.

3. Tighten the outboard bolt to 43 N·m (32 ft. lbs.) and

then tighten the inboard bolt to 43 N·m (32 ft. lbs.).

4. Slide the seat to the forward position and install the

rear bolt and nut.

5. Tighten the fasteners to 43 N·m (32 ft. lbs.).

6. Install the seat belt anchor and bolt. (Refer to 8 -

ELECTRICAL/RESTRAINTS/SEAT

BELT

&

RETRACTOR - INSTALLATION)

7. Do not reconnect the battery negative cable at this time. The supplemental restraint system verification test pro-

cedure should be performed following service of any supplemental restraint system component. (Refer to 8 -
ELECTRICAL/RESTRAINTS - STANDARD PROCEDURE - VERIFICATION TEST).

8. Following successful completion of the supplemental restraint system verification test procedure, perform the

Occupant Classification System Verification Test using a DRBIII

T

scan tool. Refer to the appropriate diagnostic

procedures.

KJ

SEATS

23 - 217

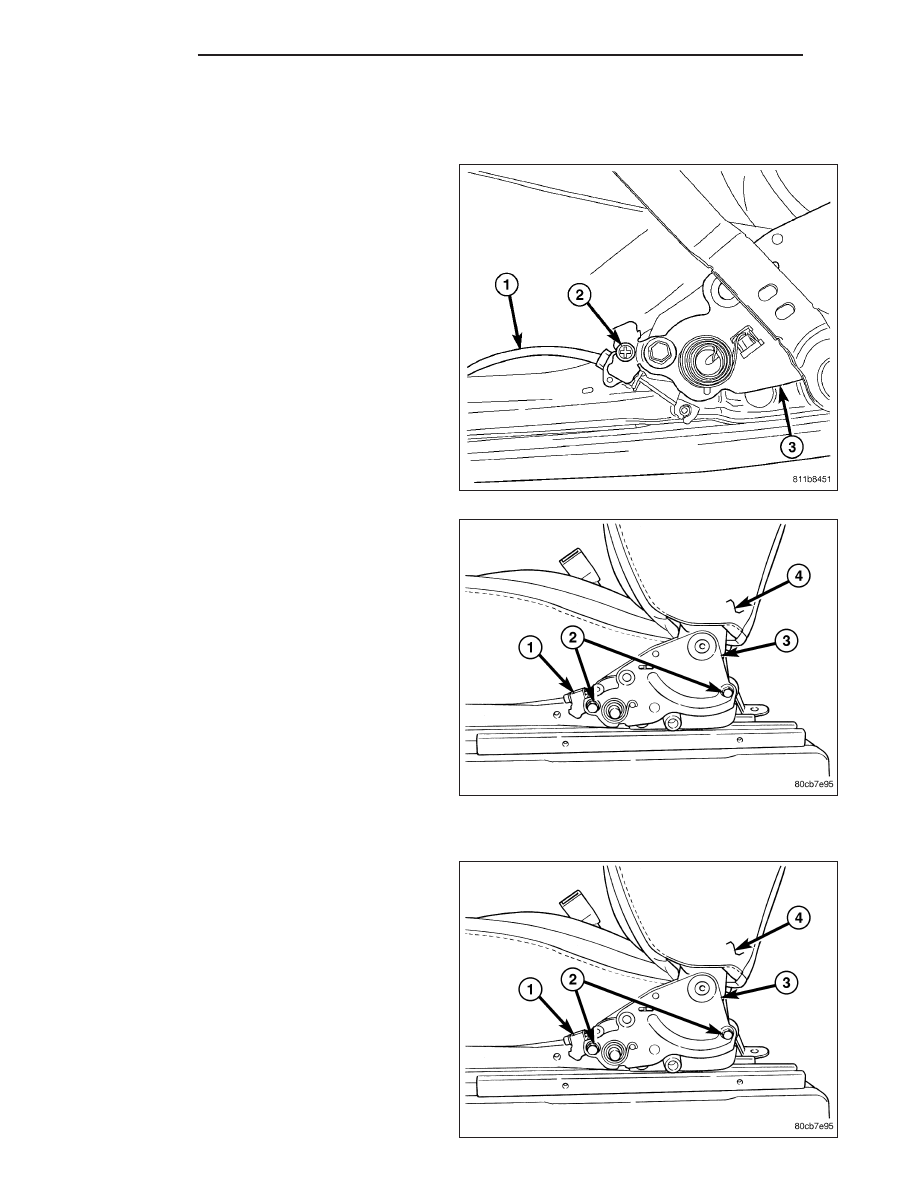

SEAT BACK - FRONT

REMOVAL

WARNING: Before proceeding with the following
repair procedure, review all warnings and cau-
tions. (Refer to 23 - BODY/SEATS - WARNING)

1. Remove the seat. (Refer to 23 - BODY/SEATS/

SEAT - FRONT - REMOVAL)

2. Remove the seat cushion side shields.

3. Remove the screw and disconnect the lock out

cable from both recliners.

4. Remove the bolts and remove the seat back.

INSTALLATION

WARNING: Before proceeding with the following
repair procedure, review all warnings and cau-
tions. (Refer to 23 - BODY/SEATS - WARNING)

1. Install the seat back and install the bolts.

2. Tighten the bolts to 28 N·m (21 ft. lbs.).

23 - 218

SEATS

KJ

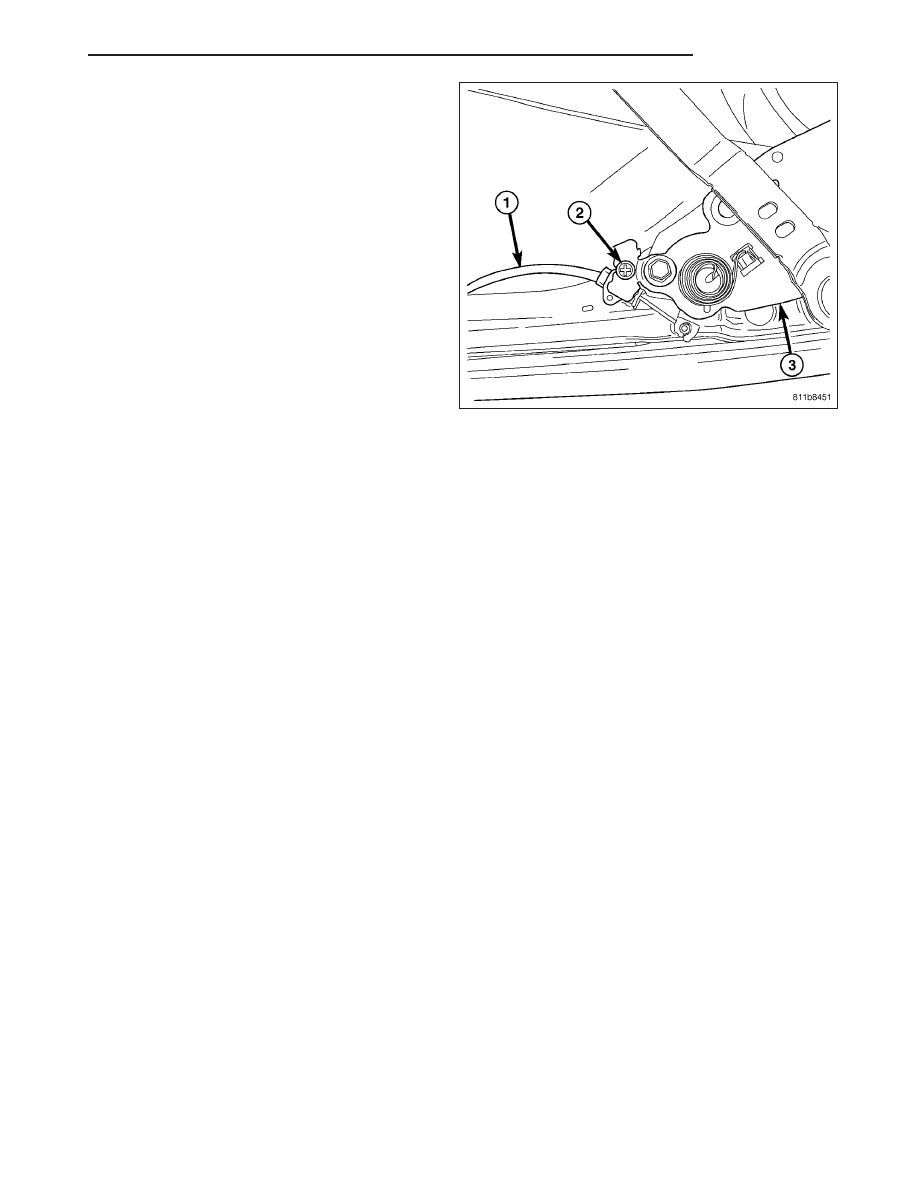

3. Connect the lock out cable to both recliners and

install the screws.

4. Install the belt buckle. (Refer to 8 - ELECTRICAL/

RESTRAINTS/SEAT BELT BUCKLE - INSTALLA-
TION)

5. Install the side shields.

6. Install the seat. (Refer to 23 - BODY/SEATS/SEAT

- FRONT - INSTALLATION)

KJ

SEATS

23 - 219
