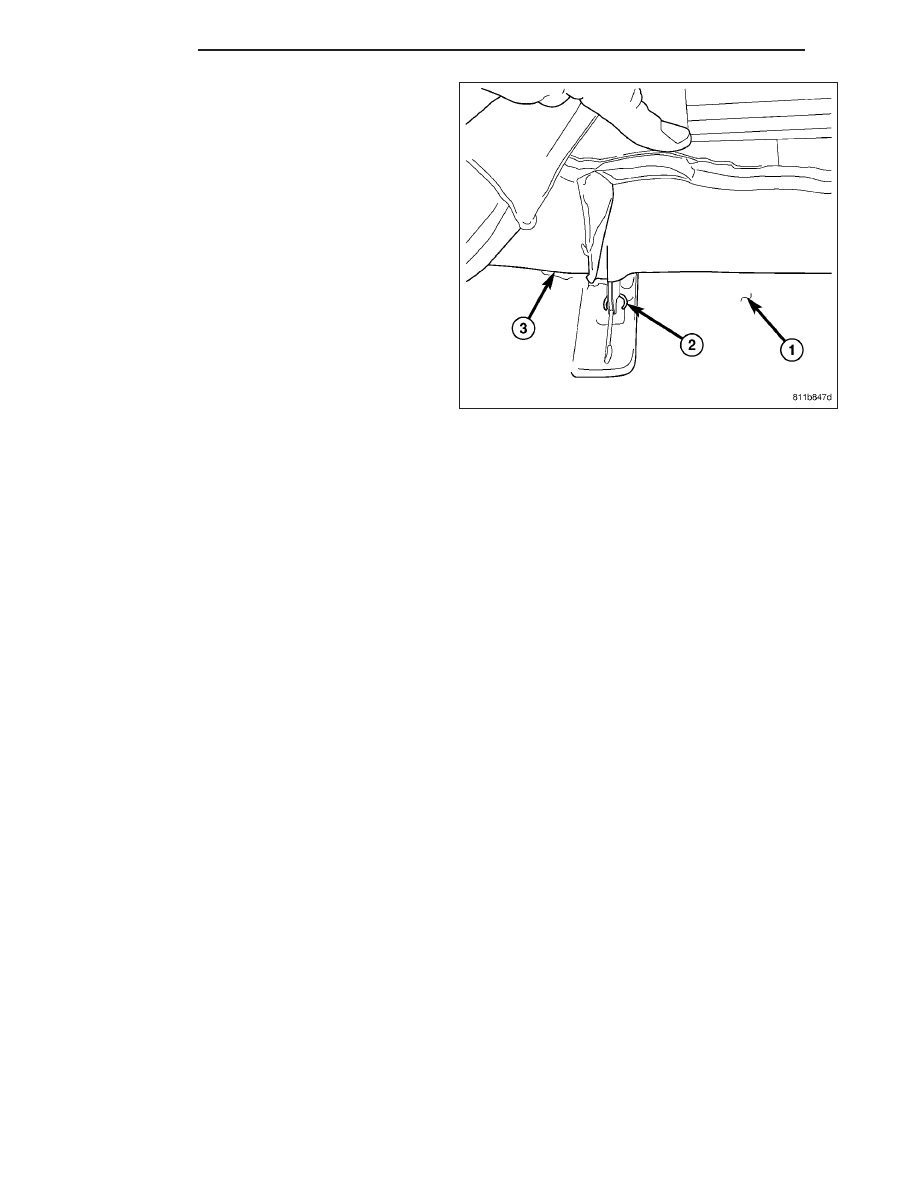

8. Remove the hog rings and remove the seat cush-

ion cover.

INSTALLATION

WARNING: Before proceeding with the following repair procedure, review all warnings and cautions. (Refer
to 23 - BODY/SEATS - WARNING)

NOTE: After replacing passenger front seat cushion and/or Occupant Classification Module (OCM) there
may be a wire connector not used from the seat weight sensor. Secure wire connector to the seat cushion
frame with wire ties.

1. Position the seat cushion cover over the seat foam cushion and install new hog rings.

2. Position the seat cushion onto the seat cushion frame and attach the J-straps.

3. Install the seat cushion onto the seat assembly and install the rear two bolts.

4. Install the front two bolts and tighten the bolts to 28 N·m (21 ft. lbs.).

5. Connect the recliner cables to the seat back hinges and install the screws.

6. Install the trim covers.

7. Install the seat. (Refer to 23 - BODY/SEATS/SEAT - INSTALLATION)

23 - 224

SEATS

KJ

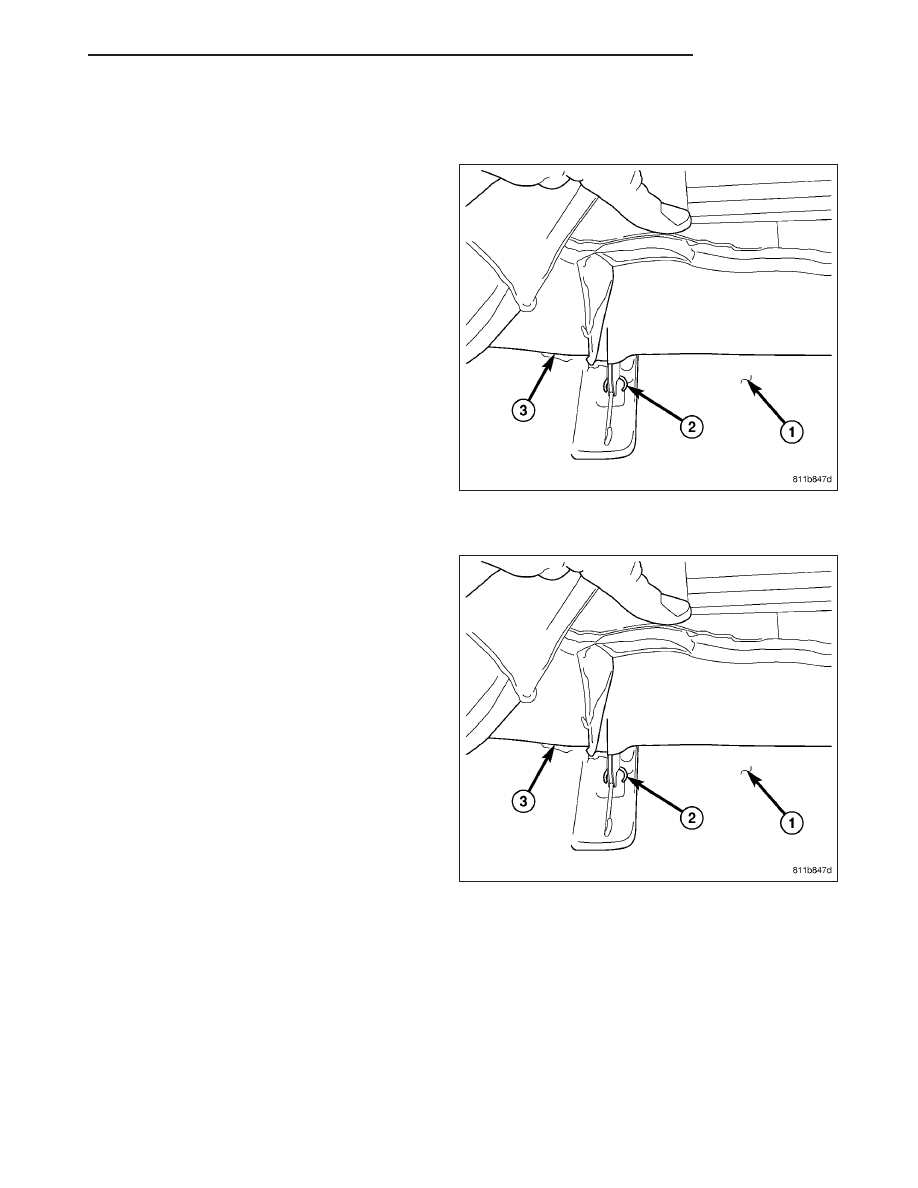

SEAT CUSHION COVER - FRONT

REMOVAL

WARNING: Before proceeding with the following
repair procedure, review all warnings and cau-
tions. (Refer to 23 - BODY/SEATS - WARNING)

1. Remove the seat cushion. (Refer to 23 - BODY/

SEATS/SEAT CUSHION - FRONT - REMOVAL)

2. Disconnect the J-straps.

3. Remove the hog rings and remove the cushion

cover.

INSTALLATION

WARNING: Before proceeding with the following
repair procedure, review all warnings and cau-
tions. (Refer to 23 - BODY/SEATS - WARNING)

1. Position the seat cushion cover and install new hog

rings.

2. Connect the J-straps.

3. Install the seat cushion. (Refer to 23 - BODY/

SEATS/SEAT CUSHION - FRONT - INSTALLA-
TION)

KJ

SEATS

23 - 225

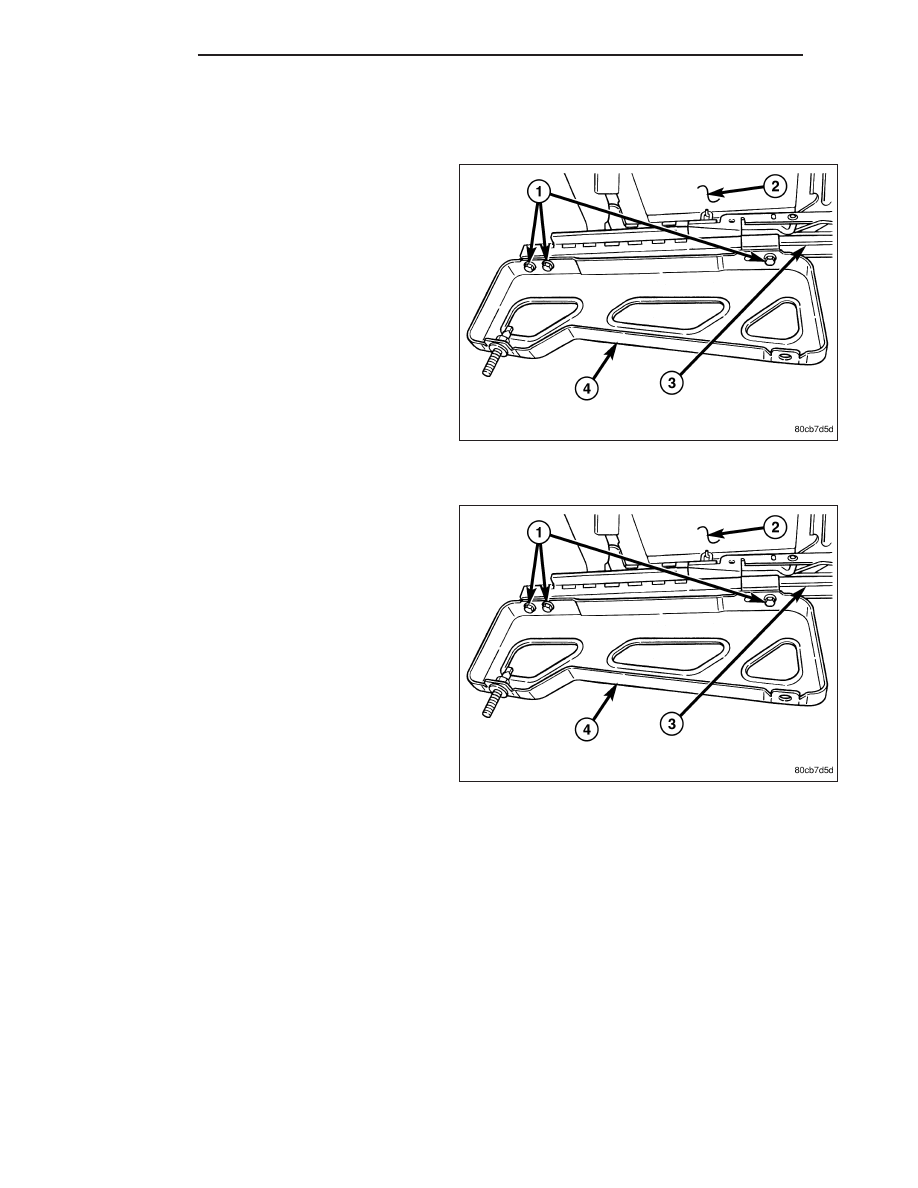

MANUAL SEAT RISER

REMOVAL

WARNING: Before proceeding with the following
repair procedure, review all warnings and cau-
tions. (Refer to 23 - BODY/SEATS - WARNING)

1. Remove the seat. (Refer to 23 - BODY/SEATS/

SEAT - FRONT - REMOVAL)

2. Remove the bolts and remove the rivet from the

release handle.

3. Remove the riser.

INSTALLATION

WARNING: Before proceeding with the following
repair procedure, review all warnings and cau-
tions. (Refer to 23 - BODY/SEATS - WARNING)

1. Install the seat riser and install the bolts.

2. Tighten the bolts to 28 N·m (21 ft. lbs.).

3. Install a new release handle rivet.

4. Install the seat. (Refer to 23 - BODY/SEATS/SEAT

- FRONT - INSTALLATION)

23 - 226

SEATS

KJ

SEAT TRACK

REMOVAL

WARNING: Before proceeding with the following repair procedure, review all warnings and cautions. (Refer
to 23 - BODY/SEATS - WARNING)

1. Remove the seat back. (Refer to 23 - BODY/SEATS/SEAT BACK - FRONT - REMOVAL)

2. Remove the outer riser. (Refer to 23 - BODY/SEATS/SEAT RISER - REMOVAL)

3. Remove the front outer bolts and remove the tracks.

INSTALLATION

WARNING: Before proceeding with the following repair procedure, review all warnings and cautions. (Refer
to 23 - BODY/SEATS - WARNING)

1. Install the seat track onto the seat cushion and install the front outer bolts.

2. Tighten the bolts to 28 N·m (21 ft. lbs.).

3. Install the seat riser. (Refer to 23 - BODY/SEATS/SEAT RISER - INSTALLATION)

4. Install the seat back. (Refer to 23 - BODY/SEATS/SEAT BACK - FRONT - INSTALLATION)
