Jeep Grand Cherokee WK. Manual - part 816





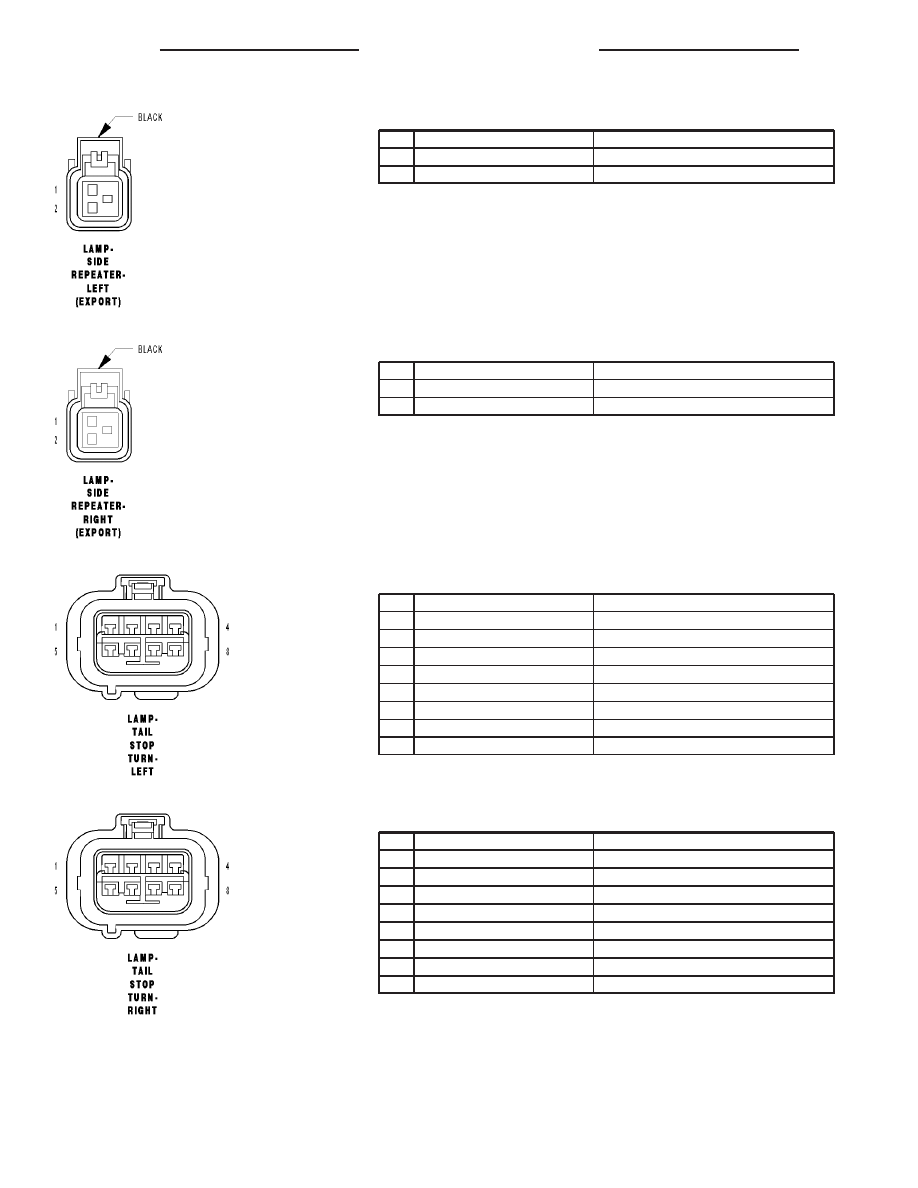

LAMP-SIDE REPEATER-LEFT (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L61 18WT/LG

LEFT TURN SIGNAL

2

Z910 20BK

GROUND

LAMP-SIDE REPEATER-RIGHT (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L60 18WT/TN

RIGHT TURN SIGNAL

2

Z919 20BK

GROUND

LAMP-TAIL STOP TURN-LEFT - 8 WAY

CAV

CIRCUIT

FUNCTION

1

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

2

A35 18RD/DG (EXPORT)

FUSED B(+)

3

L614 18WT/DB (EXCEPT EXPORT)

TRAILER TOW TURN SIGNAL

4

L615 18WT/YL (EXCEPT EXPORT)

TRAILER TOW TURN SIGNAL

5

L777 20WT/BR

FUSED PARK LAMP RELAY OUTPUT

6

L1 18WT/LG

BACK-UP LAMP FEED

7

L63 18WT/DG

LEFT REAR TURN SIGNAL CONTROL

8

Z918 16BK

GROUND

LAMP-TAIL STOP TURN-RIGHT - 8 WAY

CAV

CIRCUIT

FUNCTION

1

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

2

A35 18RD/DG (EXPORT)

FUSED B(+)

3

-

-

4

-

-

5

L778 20WT/DB

FUSED PARK LAMP RELAY OUTPUT

6

L1 18WT/LG

BACK-UP LAMP FEED

7

L62 18WT/OR

RIGHT REAR TURN SIGNAL CONTROL

8

Z918 16BK

GROUND

8W - 80 - 60

8W-80 CONNECTOR PIN-OUTS

WK

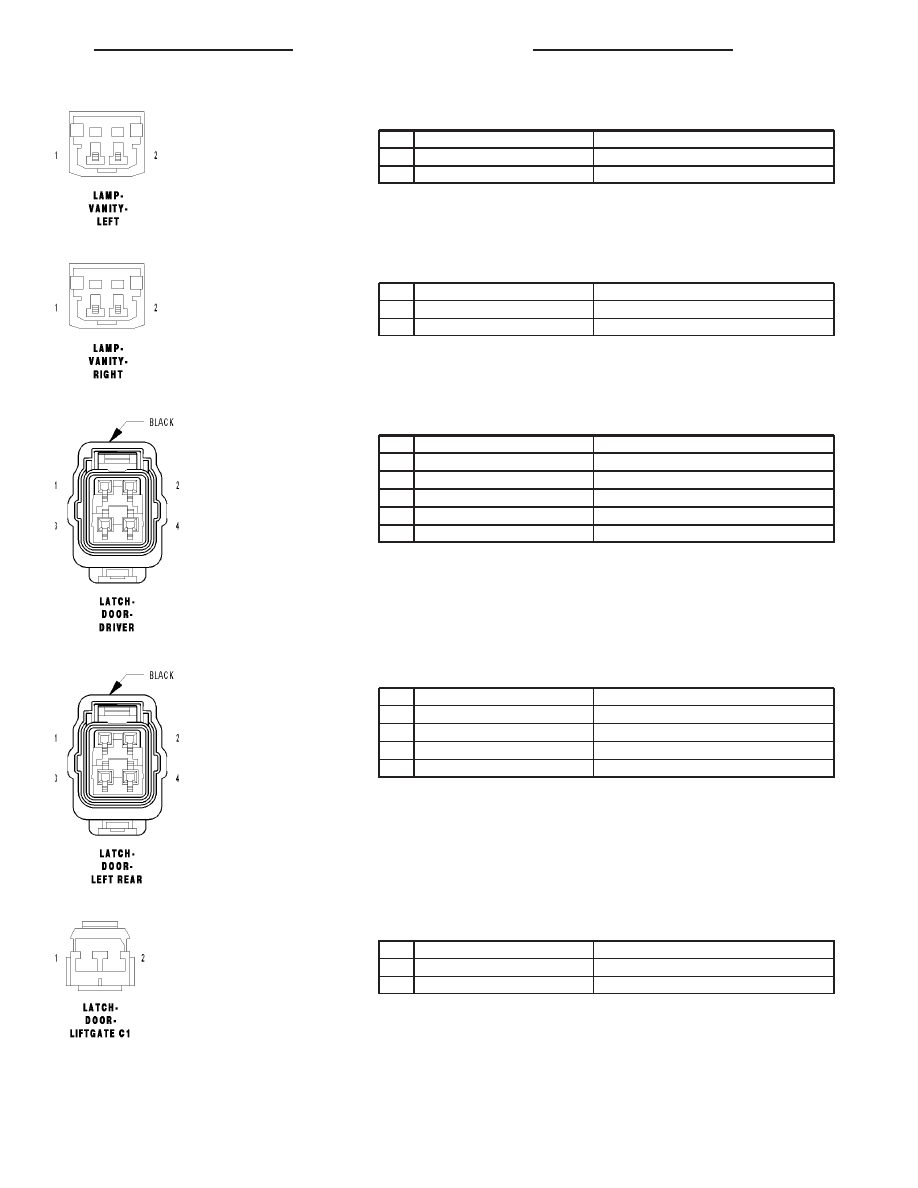

LAMP-VANITY-LEFT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

A931 20RD

FUSED B(+)

2

M28 20YL/TN

GLOVE BOX LAMP DRIVER

LAMP-VANITY-RIGHT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

A931 20RD

FUSED B(+)

2

M28 20YL/TN

GLOVE BOX LAMP DRIVER

LATCH-DOOR-DRIVER - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20VT (LHD)

LEFT FRONT DOOR AJAR SWITCH SENSE

1

G74 20VT/WT (RHD)

RIGHT FRONT DOOR AJAR SWITCH SENSE

2

Z911 16BK

GROUND

3

P701 16LG/DG

DRIVER DOOR UNLOCK RELAY OUTPUT

4

P778 16LG/LB

DOOR LOCK RELAY OUTPUT

LATCH-DOOR-LEFT REAR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

2

Z911 20BK

GROUND

3

P792 16LG/TN

DOOR UNLOCK RELAY OUTPUT

4

P778 16LG/LB

DOOR LOCK RELAY OUTPUT

LATCH-DOOR-LIFTGATE C1 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z800 20BK

GROUND

2

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 61

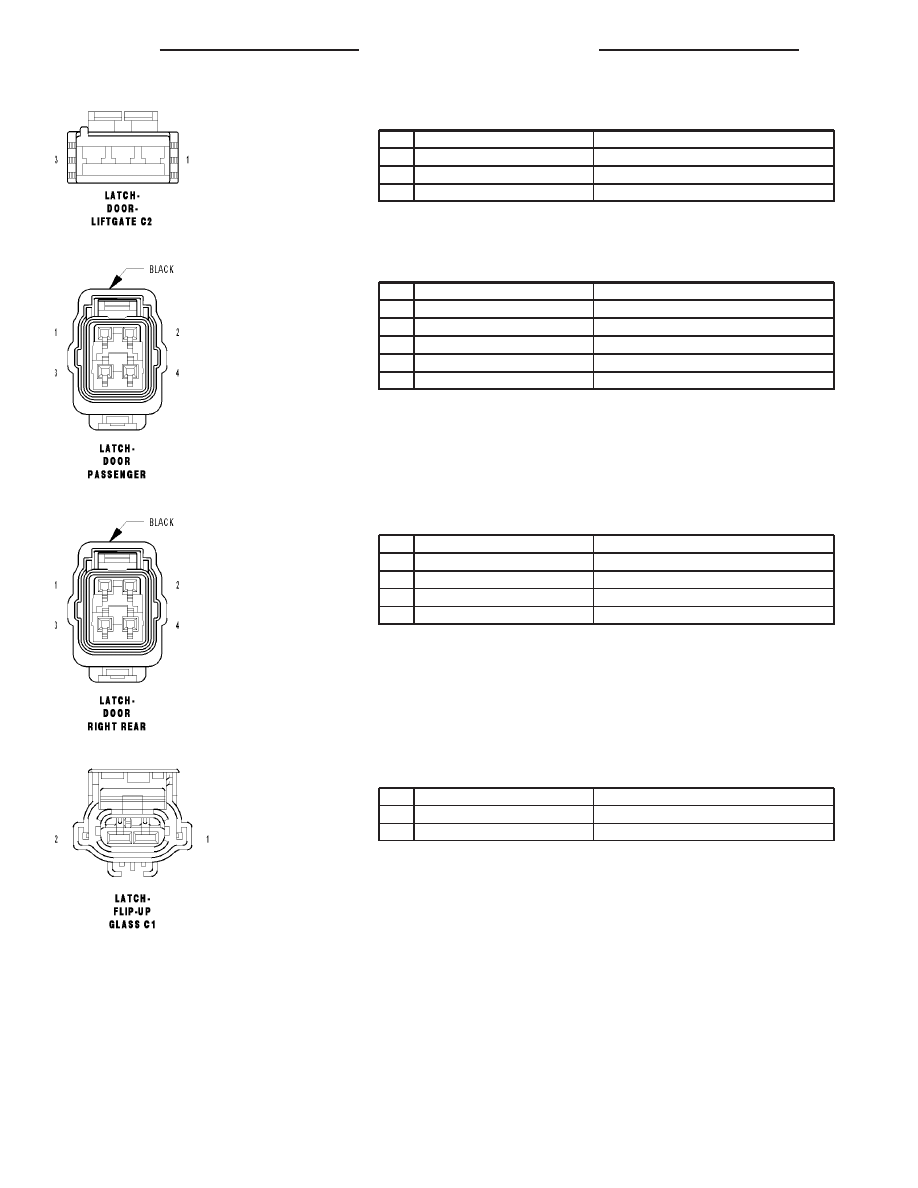

LATCH-DOOR-LIFTGATE C2 - 3 WAY

CAV

CIRCUIT

FUNCTION

1

P778 16LG/LB

DOOR LOCK RELAY OUTPUT

2

-

-

3

P792 16LG/TN

DOOR UNLOCK RELAY OUTPUT

LATCH-DOOR-PASSENGER - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20VT/WT (LHD)

RIGHT FRONT DOOR AJAR SWITCH SENSE

1

G75 20VT (RHD)

LEFT FRONT DOOR AJAR SWITCH SENSE

2

Z908 20BK

GROUND

3

P792 16LG/TN

DOOR UNLOCK RELAY OUTPUT

4

P778 16LG/LB

DOOR LOCK RELAY OUTPUT

LATCH-DOOR-RIGHT REAR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

2

Z908 20BK

GROUND

3

P792 16LG/TN

DOOR UNLOCK RELAY OUTPUT

4

P778 16LG/LB

DOOR LOCK RELAY OUTPUT

LATCH-FLIP-UP GLASS C1 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z800 18BK

GROUND

2

Q81 18OR/GY

FLIP-UP GLASS RELAY OUTPUT

8W - 80 - 62

8W-80 CONNECTOR PIN-OUTS

WK

LATCH-FLIP-UP GLASS C2 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z800 18BK

GROUND

2

G80 20VT/BR

FLIP-UP GLASS AJAR SWITCH SENSE

MEDIA SYSTEM-MONITOR/DVD C1 (PREMIUM AUDIO) - 12 WAY

CAV

CIRCUIT

FUNCTION

1

X510 20DG/LB

RIGHT AUDIO AUX

2

X926 20GY/OR

AUDIO OUT GROUND

3

X521 20GY/LB

LEFT AUDIO AUX

4

X207 20GY/LB

SHIELD

5

X407 20GY/LB

SHIELD

6

A114 20GY/RD

FUSED B(+)

7

X511 20GY/LG

LEFT AUDIO AUX

8

X910 20GY/DG

AUX AUDIO RETURN/COMMON

9

X522 20GY/DB

RIGHT AUDIO AUX

10

D55 20WT/OR

CAN B BUS (+)

11

D54 20WT

CAN B BUS (-)

12

Z915 20BK

GROUND

MEDIA SYSTEM-MONITOR/DVD C2 (PREMIUM AUDIO) - 16 WAY

CAV

CIRCUIT

FUNCTION

1

X114 20GY/LB

FUSED B (+)

2

X523 20GY/LB

REMOTE CONTROL FUNCTION 1

3

D91 20WT/DB

COM - BMM1 ADDRESS

4

-

-

5

-

-

6

-

-

7

X915 20GY/LG

VIDEO RETURN

8

X515 20GY/OR

VIDEO SIGNAL

9

Z915 20BK

GROUND

10

X524 20GY/YL

REMOTE CONTROL FUNCTION 2

11

D92 20WT

COM - BMM2 ADDRESS

12

X555 20VT/OR

VIDEO PLAY SIGNAL

13

-

-

14

-

-

15

-

-

16

X955 20BK/GY

SHIELD

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 63
