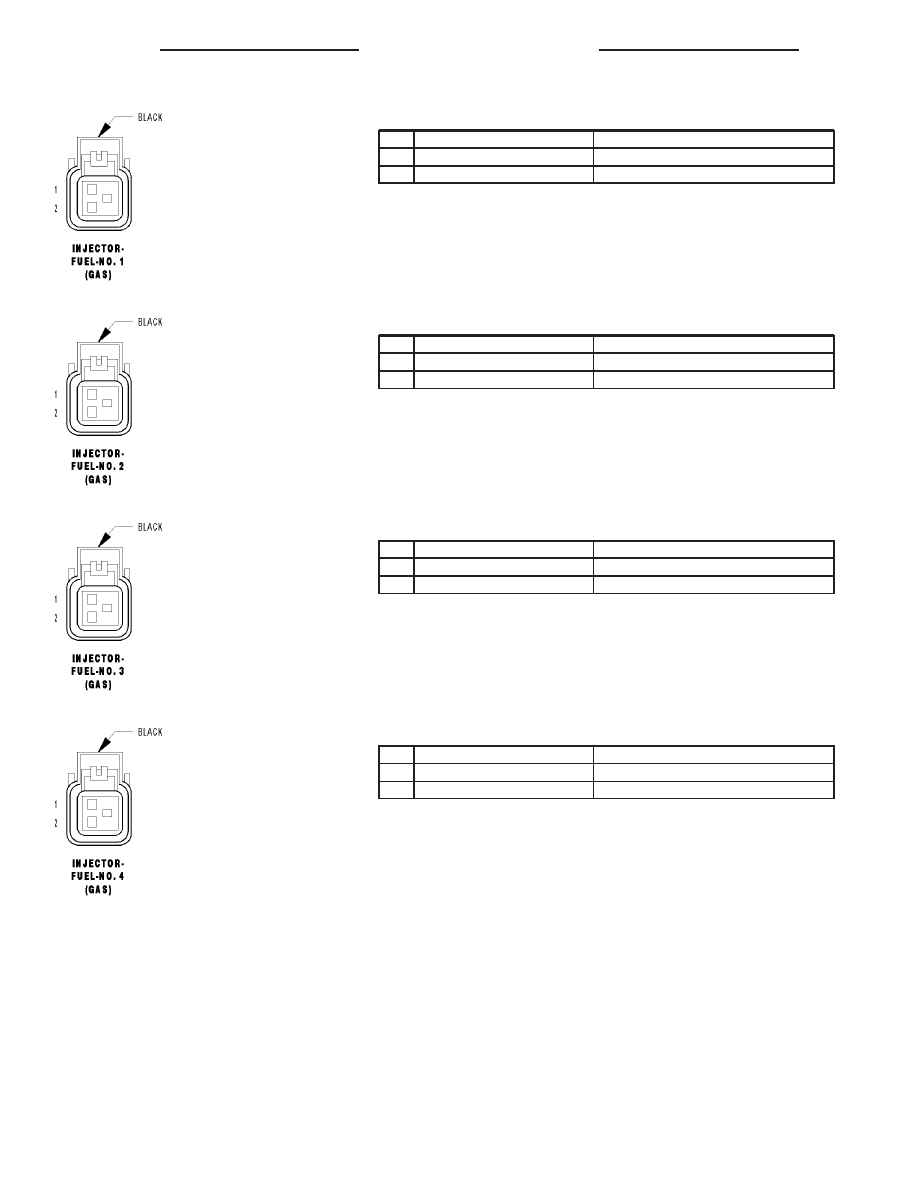

INJECTOR-FUEL-NO. 1 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K11 16BR/YL

INJECTOR CONTROL NO. 1

2

F42 16DG/LG

FUSED ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 2 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K12 16BR/DB

INJECTOR CONTROL NO. 2

2

F42 16DG/LG

FUSED ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 3 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K13 16BR/LB

INJECTOR CONTROL NO. 3

2

F42 16DG/LG

FUSED ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 4 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K14 16BR/TN

INJECTOR CONTROL NO. 4

2

F42 16DG/LG

FUSED ASD RELAY OUTPUT

8W - 80 - 52

8W-80 CONNECTOR PIN-OUTS

WK

INJECTOR-FUEL-NO. 5 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K38 16BR/OR

INJECTOR CONTROL NO. 5

2

F42 16DG/LG

FUSED ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 6 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K58 16BR/VT

INJECTOR CONTROL NO. 6

2

F42 16DG/LG

FUSED ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 7 (4.7L/5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K26 16BR/YL

INJECTOR CONTROL NO. 7

2

F42 16DG/LG

FUSED ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 8 (4.7L/5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K28 16BR/LB

INJECTOR CONTROL NO. 8

2

F42 16DG/LG

FUSED ASD RELAY OUTPUT

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 53

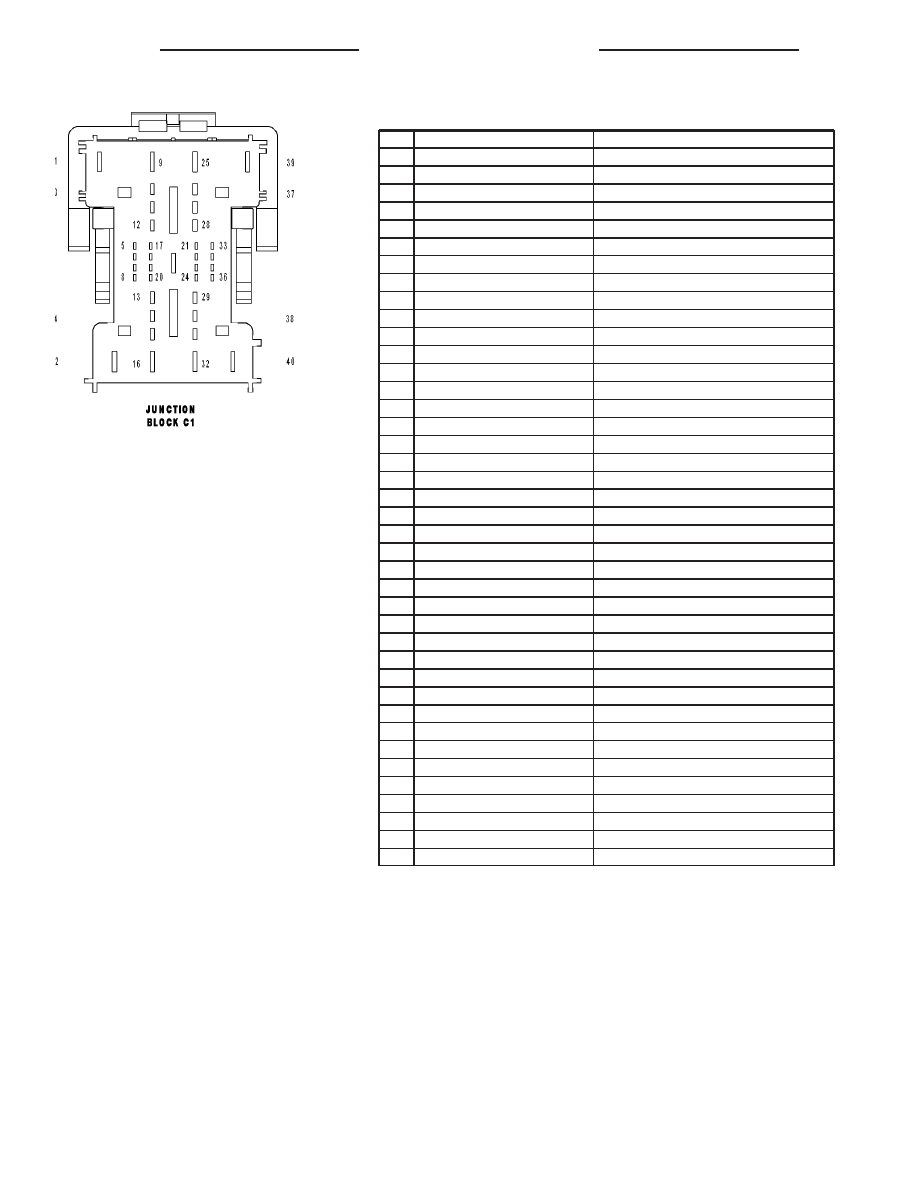

JUNCTION BLOCK C1 - 40 WAY

CAV

CIRCUIT

FUNCTION

1

A901 12RD/TN

FUSED B(+)

2

A925 14RD/LG

FUSED B(+)

3

-

-

4

-

-

5

-

-

6

B45 18DG/OR (ESP)

STOP LAMP INHIBIT RELAY CONTROL

7

L950 20WT/LG (DIESEL)

STOP LAMP INHIBIT RELAY FEED

8

-

-

9

A902 14RD/GY

FUSED B(+)

10

A5 16RD/VT

FUSED B(+)

11

-

-

12

-

-

13

F946 20PK/DG (A/T)

TRANSMISSION CONTROL MODULE RELAY OUTPUT

14

Z387 16BK

GROUND

15

A611 14RD

FUSED B(+)

16

A930 14RD/YL

POWER OUTLET RELAY OUTPUT

17

-

-

18

L950 20WT/LG

STOP LAMP INHIBIT RELAY FEED

19

-

-

20

-

-

21

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

22

-

-

23

F921 20PK/DB

FUSED RUN RELAY OUTPUT

24

F924 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

25

A905 12RD/WT

FUSED B(+)

26

A118 16RD/OR

FUSED B(+)

27

F943 18PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

28

A114 18GY/RD

FUSED B(+)

29

F923 14PK/YL

RUN RELAY OUTPUT

30

F944 18PK/TN

IGNITION SWITCH OUTPUT (RUN-START)

31

A906 12RD/OR

FUSED B(+)

32

A908 12RD/VT

FUSED B(+)

33

W12 20BR/OR

REAR WIPER RELAY CONTROL

34

-

-

35

F921 20PK/GY

FUSED RUN RELAY OUTPUT

36

F942 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

37

P305 20LG/LB

ACCESSORY DELAY RELAY CONTROL

38

-

-

39

A906 12RD/OR

FUSED B(+)

40

A907 14RD/DB

FUSED B(+)

8W - 80 - 54

8W-80 CONNECTOR PIN-OUTS

WK

JUNCTION BLOCK C2 - 40 WAY

CAV

CIRCUIT

FUNCTION

1

A405 14RD/DB

FUSED B(+)

2

A207 16RD/LG

FUSED POWER OUTLET RELAY OUTPUT

3

F941 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

F921 20PK/YL

FUSED RUN RELAY OUTPUT

5

-

-

6

A931 20RD

FUSED B(+)

7

A931 20RD

FUSED B(+)

8

-

-

9

F944 16PK/LG

IGNITION SWITCH OUTPUT (RUN-START)

10

F941 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

11

A935 18RD (EXPORT)

FUSED B(+)

12

-

-

13

F921 20PK/YL

FUSED RUN RELAY OUTPUT

14

F921 20PK/YL

FUSED RUN RELAY OUTPUT

15

-

-

16

-

-

17

E2 20OR/BR

PANEL LAMPS DRIVER

18

E2 20OR/BR

PANEL LAMPS DRIVER

19

A931 20RD

FUSED B(+)

20

C115 20DB

DEFOGGER RELAY CONTROL

21

E2 20OR/BR

PANEL LAMPS DRIVER

22

E2 20OR/BR

PANEL LAMPS DRIVER

23

A108 20LG/RD

FUSED B(+)

24

-

-

25

A114 18GY/RD

FUSED B(+)

26

P1 20TN/LG

DRIVER DOOR UNLOCK RELAY CONTROL

27

P777 20LG/DG

DOOR LOCK RELAY CONTROL

28

E2 20OR/BR

PANEL LAMPS DRIVER

29

E2 20OR/BR

PANEL LAMPS DRIVER

30

F103 20PK/GY

IGNITION RUN/ACC RELAY CONTROL

31

F102 20PK/DB

IGNITION RUN RELAY CONTROL

32

A118 16RD/OR

FUSED B(+)

33

P292 20VT/LG

DOOR UNLOCK RELAY CONTROL

34

Q82 20LG/OR

FLIP-UP GLASS RELAY CONTROL

35

-

-

36

-

-

37

-

-

38

F943 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

39

-

-

40

A118 16RD/OR

FUSED B(+)
