Jeep Grand Cherokee WK. Manual - part 815





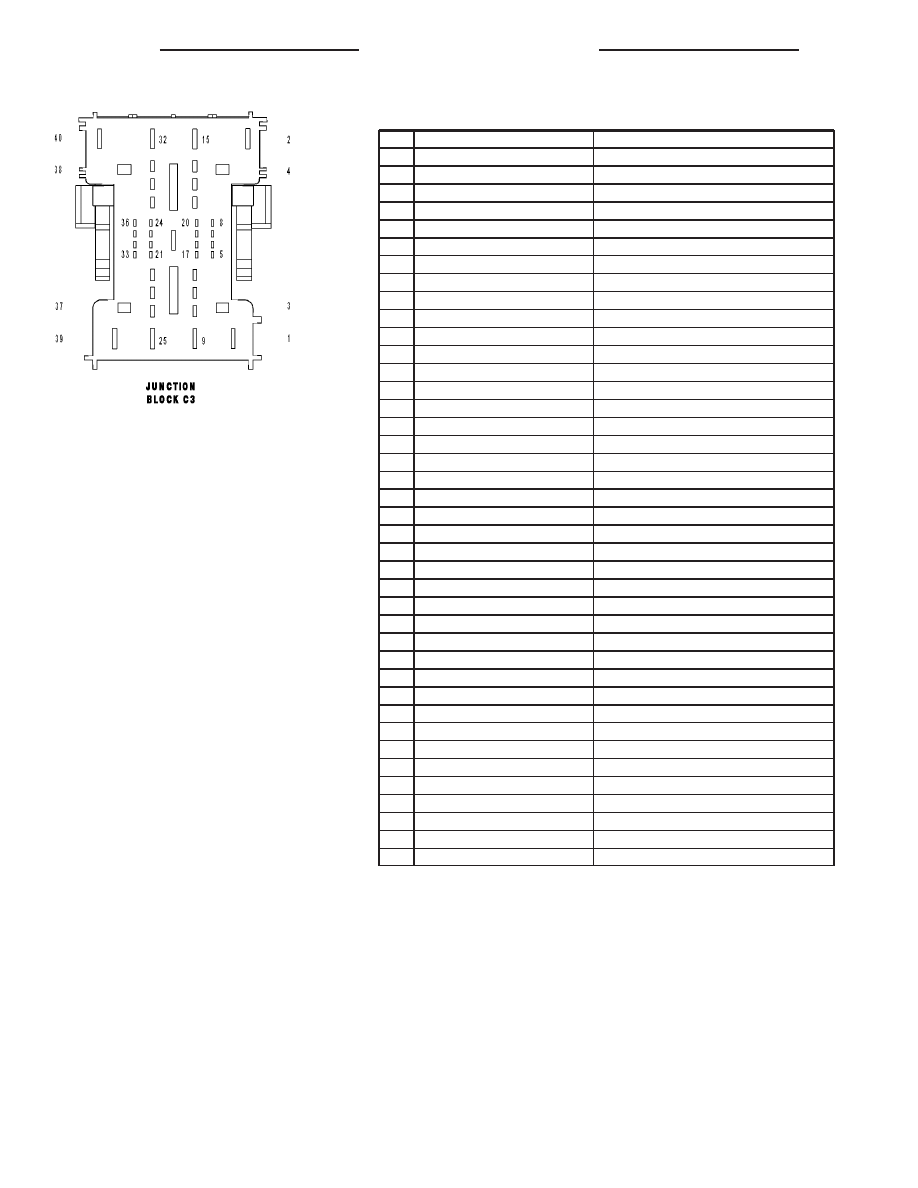

JUNCTION BLOCK C3 - 40 WAY

CAV

CIRCUIT

FUNCTION

1

A929 16RD/DB

FUSED RUN/ACCESSORY RELAY OUTPUT

2

A33 16RD/YL (POWER SEATS)

FUSED B(+)

3

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

4

-

-

5

-

-

6

A114 20OR/RD

FUSED B(+)

7

-

-

8

-

-

9

A929 16RD/LG

FUSED RUN/ACCESSORY RELAY OUTPUT

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

A33 16BK/RD

FUSED B(+)

17

-

-

18

A114 18GY/RD

FUSED B(+)

19

-

-

20

F921 20PK/YL

FUSED RUN RELAY OUTPUT

21

C17 20LB/WT

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

22

-

-

23

-

-

24

-

-

25

Q81 18OR/GY

FLIP-UP GLASS RELAY OUTPUT

26

A931 20RD/WT

FUSED B(+)

27

A932 18RD/DG

FUSED B(+)

28

A46 18RD/GY

REAR WIPER RELAY OUTPUT

29

-

-

30

A934 18RD/OR

FUSED RUN/ACCESSORY RELAY OUTPUT

31

-

-

32

C515 12LB/OR

REAR WINDOW DEFOGGER RELAY OUTPUT

33

C17 20LB/DG

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

34

P792 16LG/TN

DOOR UNLOCK RELAY OUTPUT

35

P701 16LG/DG

DRIVER DOOR UNLOCK RELAY OUTPUT

36

P778 16LG/LB

DOOR LOCK RELAY OUTPUT

37

A27 20RD/LB (EXCEPT EXPORT)

FUSED B(+)

38

F200 20PK/LB (EXCEPT EXPORT)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

39

A116 14YL/RD (PREMIUM AUDIO)

FUSED B(+)

40

A205 14RD/OR

FUSED B(+)

8W - 80 - 56

8W-80 CONNECTOR PIN-OUTS

WK

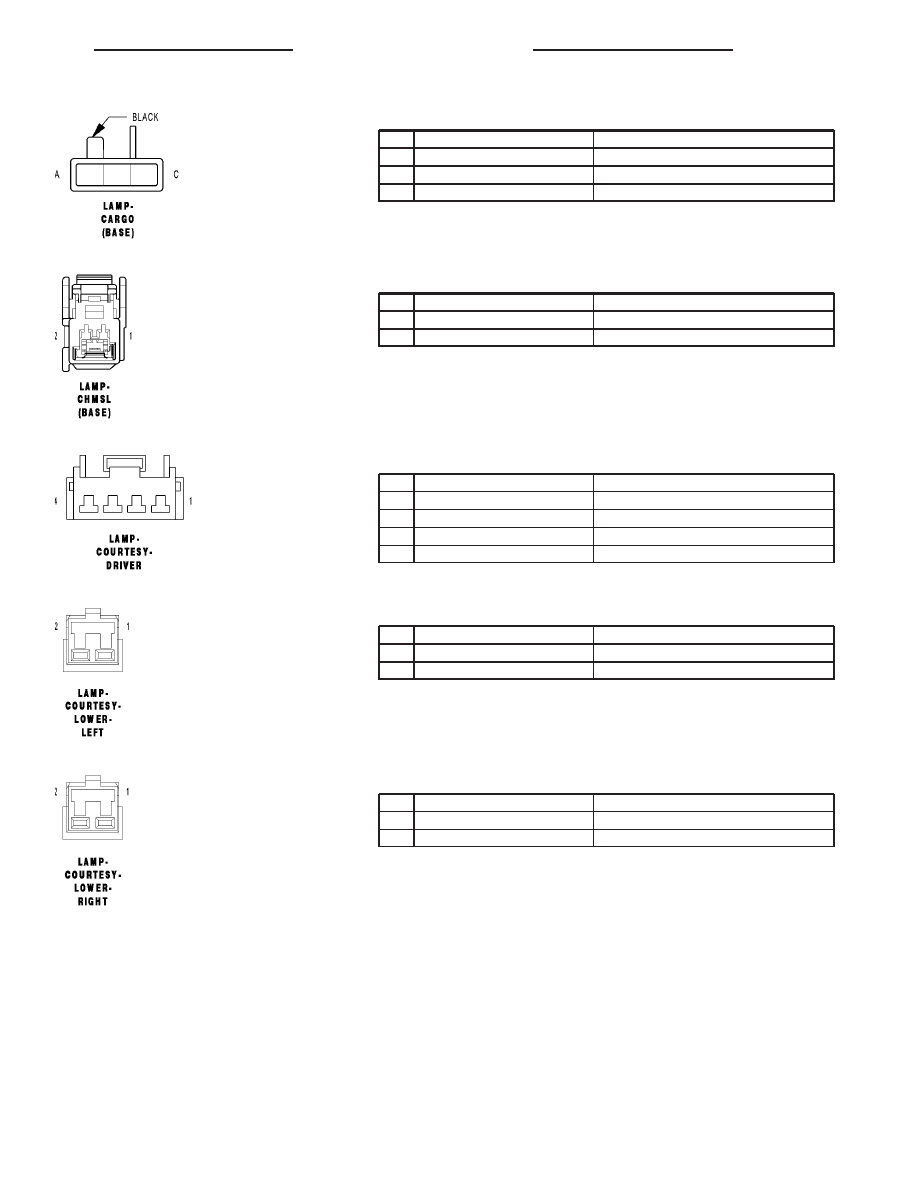

LAMP-CARGO (BASE) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

A931 20RD/WT

FUSED B(+)

B

M22 20YL/OR

COURTESY LAMPS DRIVER

C

-

-

LAMP-CHMSL (BASE) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z800 18BK

GROUND

2

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

LAMP-COURTESY-DRIVER - 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

M22 20YL/OR

COURTESY LAMPS DRIVER

3

M28 20YL/TN

GLOVE BOX LAMP DRIVER

4

A931 20RD

FUSED B(+)

LAMP-COURTESY-LOWER-LEFT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

A931 20RD

FUSED B(+)

2

M22 20YL/OR

COURTESY LAMPS DRIVER

LAMP-COURTESY-LOWER-RIGHT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

A931 20RD

FUSED B(+)

2

M22 20YL/OR

COURTESY LAMPS DRIVER

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 57

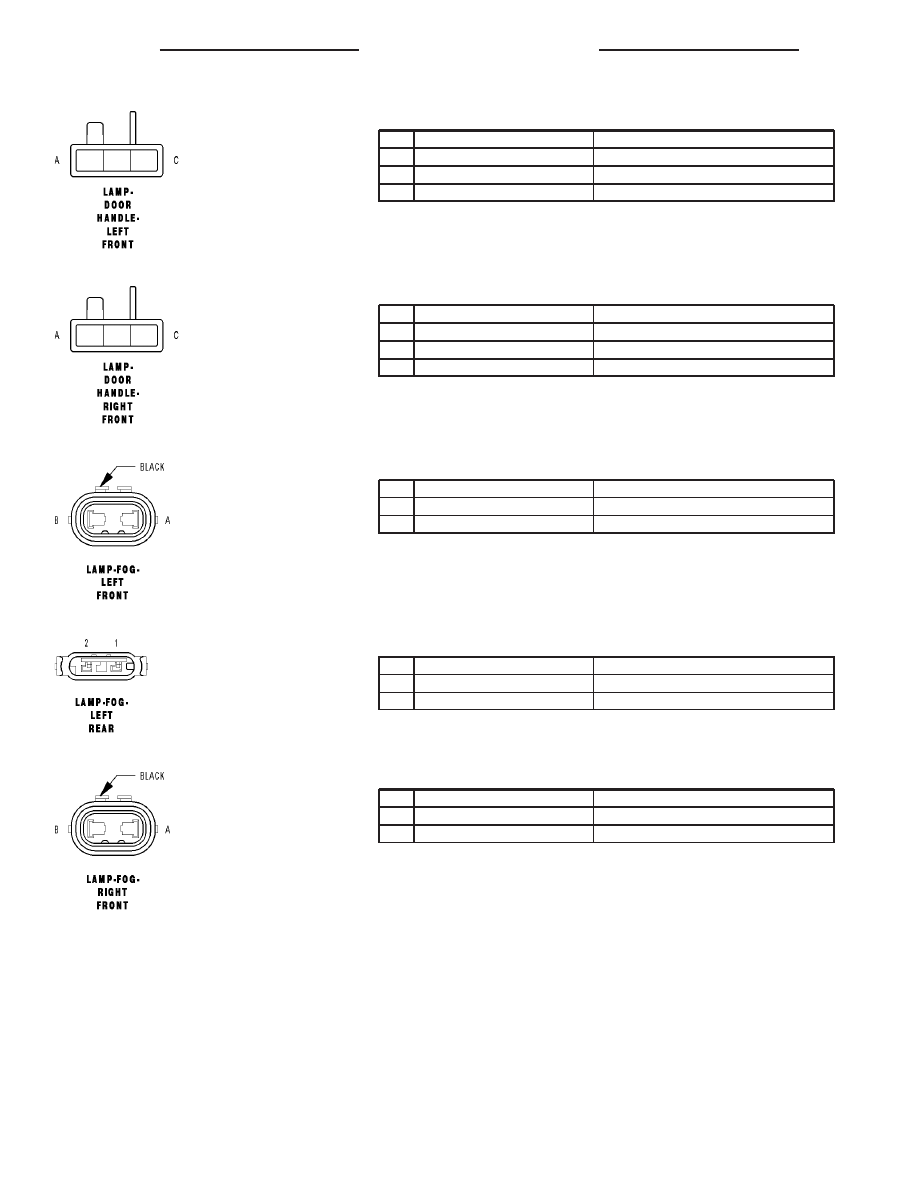

LAMP-DOOR HANDLE-LEFT FRONT - 3 WAY

CAV

CIRCUIT

FUNCTION

1

M22 20YL/OR

COURTESY LAMPS DRIVER

2

A931 20RD

FUSED B(+)

3

M28 20YL/TN

GLOVE BOX LAMP DRIVER

LAMP-DOOR HANDLE-RIGHT FRONT - 3 WAY

CAV

CIRCUIT

FUNCTION

1

M22 20YL/OR

COURTESY LAMPS DRIVER

2

A931 20RD

FUSED B(+)

3

M28 20YL/TN

GLOVE BOX LAMP DRIVER

LAMP-FOG-LEFT FRONT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L89 18WT/OR

FRONT FOG LAMP RELAY OUTPUT

B

Z910 18BK

GROUND

LAMP-FOG-LEFT REAR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z918 18BK

GROUND

2

A35 18RD/DG

FUSED B(+)

LAMP-FOG-RIGHT FRONT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L89 18WT/OR

FRONT FOG LAMP RELAY OUTPUT

B

Z910 18BK

GROUND

8W - 80 - 58

8W-80 CONNECTOR PIN-OUTS

WK

LAMP-FOG-RIGHT REAR (EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z918 18BK

GROUND

2

A35 18RD/DG

FUSED B(+)

LAMP-GLOVE BOX - 2 WAY

CAV

CIRCUIT

FUNCTION

1

A931 20RD

FUSED B(+)

2

M28 20YL/TN

GLOVE BOX LAMP DRIVER

LAMP-HEADLAMP-LEFT - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

L33 18WT/OR

LEFT HIGH BEAM DRIVER

2

L43 18WT/DB

LEFT LOW BEAM DRIVER

3

L61 18WT/LG

LEFT TURN SIGNAL

4

L777 20WT/BR

FUSED PARK LAMP RELAY OUTPUT

5

L13 20WT/YL (EXPORT)

HEADLAMP LEVEL SENSOR SIGNAL

6

Z910 18BK

GROUND

LAMP-HEADLAMP-RIGHT - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

L34 18WT/GY

RIGHT HIGH BEAM DRIVER

2

L44 18WT/TN

RIGHT LOW BEAM DRIVER

3

L60 18WT/TN

RIGHT TURN SIGNAL

4

L778 20WT/DB

FUSED PARK LAMP RELAY OUTPUT

5

L13 20WT/YL (EXPORT)

HEADLAMP LEVEL SENSOR SIGNAL

6

Z919 16BK

GROUND

LAMP-LICENSE PLATE - 4 WAY

CAV

CIRCUIT

FUNCTION

1

L777 20WT/VT

FUSED PARK LAMP RELAY OUTPUT

2

Z800 20BK

GROUND

3

Q80 20OR/VT

FLIP-UP GLASS SWITCH SENSE

4

-

-

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 59
