Jeep Grand Cherokee WK. Manual - part 817





MEDIA SYSTEM-MONITOR/DVD SHIELD - 1 WAY

CAV

CIRCUIT

FUNCTION

1

X207 20GY/LB

SHIELD

MIRROR-INSIDE REARVIEW C1 - 7 WAY

CAV

CIRCUIT

FUNCTION

1

F921 20PK/YL

FUSED RUN RELAY OUTPUT

2

Z915 20BK

GROUND

3

L1 18WT/LG

BACK-UP LAMP FEED

4

P112 20TN/OR

AUTO DAY/NIGHT MIRROR (+)

5

P114 20TN/WT

AUTO DAY/NIGHT MIRROR (-)

6

D55 20WT/OR (SMART BEAM)

CAN B BUS (+)

7

D54 20WT (SMART BEAM)

CAN B BUS (-)

MIRROR-INSIDE REARVIEW C2 (HANDS FREE) - 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

X722 20LB/DG

MICROPHONE 2 IN (+)

5

X735 20GY/LB

HANDS FREE MICROPHONE SHIELD

6

X712 20DG/LB

MICROPHONE 1 IN (+)

7

X793 20DG/OR

MICROPHONE FEED

8

-

-

9

X730 20OR/GY

VOICE RECOGNITION/PHONE SWITCH SIGNAL

10

-

-

11

X835 20OR/GY

SENSOR GROUND

12

X792 20LB/YL

MICROPHONE IN (-)

8W - 80 - 64

8W-80 CONNECTOR PIN-OUTS

WK

MIRROR-OUTSIDE REARVIEW-DRIVER - 16 WAY

CAV

CIRCUIT

FUNCTION

1

P71 20TN/DG

DRIVER MIRROR VERTICAL DRIVER

2

P75 20TN/LG

DRIVER MIRROR HORIZONTAL DRIVER

3

P76 20TN/LB (EXCEPT MEMORY MIR-
RORS)

MIRROR COMMON DRIVER

3

P73 20TN/VT (MEMORY MIRRORS)

DRIVER MIRROR COMMON DRIVER

4

P110 20LB/WT (FOLDING MIRRORS)

FOLDING MIRROR RETURN

5

P699 20LG/YL (FOLDING MIRRORS)

MIRROR-POWER FOLDING/UNFOLDING

6

C17 20 LB/WT (EXCEPT MEMORY
MIRRORS)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

6

C110 20DB/LB (MEMORY MIRRORS)

DRIVER MIRROR HEATER DRIVER

7

Z911 20 BK (EXCEPT MEMORY MIR-
RORS)

GROUND

7

C910 20DB/GY (MEMORY MIRRORS)

DRIVER MIRROR HEATER GROUND

8

P65 20TN/VT (MEMORY MIRRORS)

DRIVER MIRROR HORIZONTAL POSITION SIGNAL

9

P67 20TN/OR (MEMORY MIRRORS)

DRIVER MIRROR VERTICAL POSITION SIGNAL

10

P69 20TN/WT (MEMORY MIRRORS)

DRIVER MIRROR SENSOR GROUND

11

P669 20OR/LG (MEMORY MIRRORS)

DRIVER MIRROR SENSOR SUPPLY

12

P112 20TN/OR (MEMORY MIRRORS)

AUTO DAY/NIGHT MIRROR (+)

13

P114 20TN/WT (MEMORY MIRRORS)

AUTO DAY/NIGHT MIRROR (-)

14

-

-

15

-

-

16

-

-

MIRROR-OUTSIDE REARVIEW-PASSENGER - 16 WAY

CAV

CIRCUIT

FUNCTION

1

P72 20TN/GY

PASSENGER MIRROR VERTICAL DRIVER

2

P74 20TN/OR

PASSENGER MIRROR HORIZONTAL DRIVER

3

P70 20TN/LB

PASSENGER MIRROR COMMON DRIVER

4

P110 20LB/WT

FOLDING MIRROR RETURN

5

P699 20LG/YL (FOLDING MIRRORS)

MIRROR-POWER FOLDING/UNFOLDING

6

C17 20LB/DG (EXCEPT MEMORY MIR-
RORS)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

6

C16 20DB/GY (MEMORY MIRRORS)

PASSENGER MIRROR HEATER DRIVER

7

Z908 20 BK (EXCEPT MEMORY MIR-
RORS)

GROUND

7

C917 20DB/YL (MEMORY MIRRORS)

PASSENGER MIRROR HEATER GROUND

8

P68 20TN/YL (MEMORY MIRRORS)

PASSENGER MIRROR HORIZONTAL POSITION SIG-
NAL

9

P64 20TN (MEMORY MIRRORS)

PASSENGER MIRROR VERTICAL POSITION SIGNAL

10

P666 20LG/OR (MEMORY MIRRORS)

PASSENGER MIRROR SENSOR SUPPLY

11

P66 20TN/LG (MEMORY MIRRORS)

PASSENGER MIRROR SENSOR GROUND

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 65

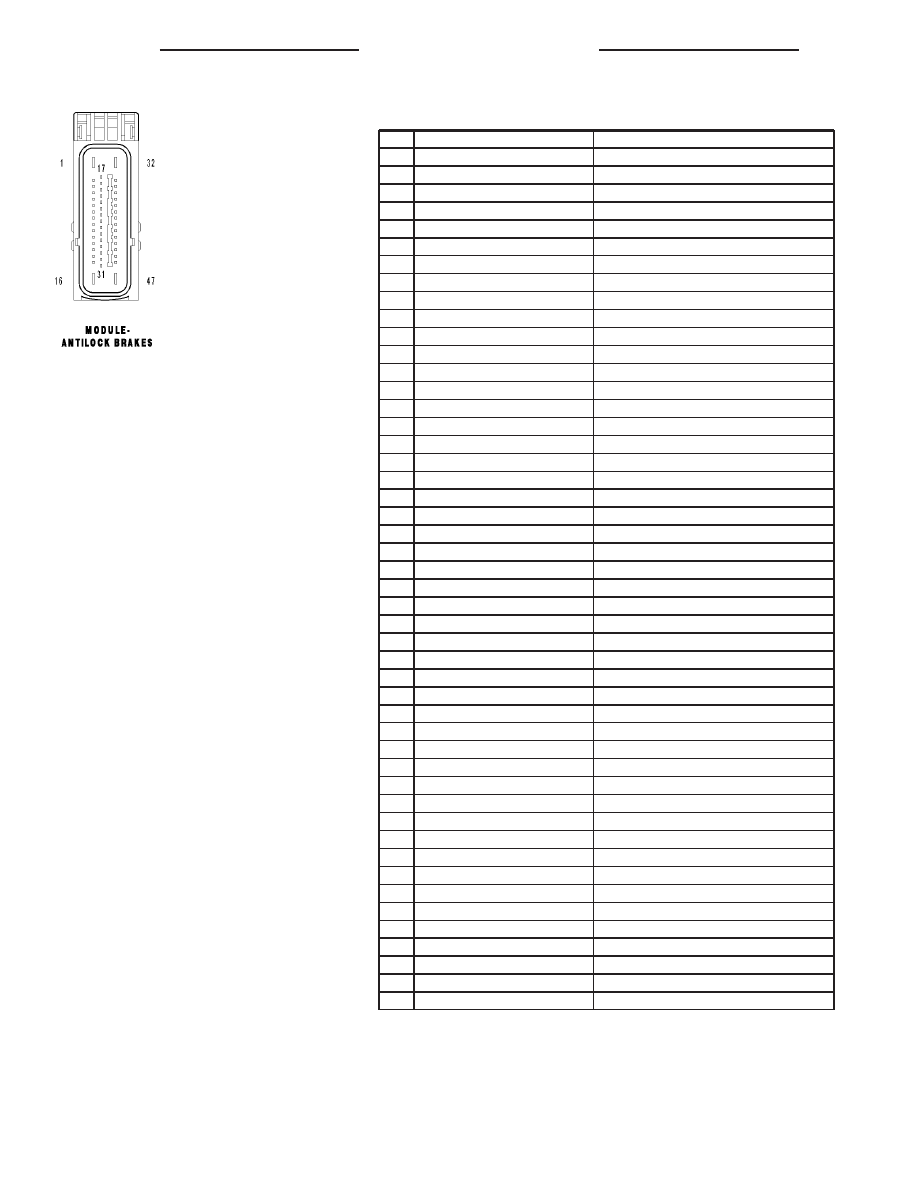

MODULE-ANTILOCK BRAKES - 47 WAY

CAV

CIRCUIT

FUNCTION

1

A107 12TN/RD

FUSED B(+)

2

D223 18WT/VT (TCS)

SCI TRANSMIT

3

-

-

4

F943 18PK/LG (EXCEPT TCS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

-

-

6

G4 18VT/LB (ESP)

DYNAMICS SENSOR SUPPLY

6

B15 18DG/WT (EXCEPT TCS/ESP)

BRAKE SWITCH NO. 1 SIGNAL

7

-

-

8

F943 18PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

9

-

-

10

D223 18WT/VT (EXCEPT TCS)

SCI TRANSMIT

11

D65 18WT/LG (TCS/ESP)

CAN C BUS (+)

12

D65 18WT/LG (EXCEPT TCS/ESP)

CAN C BUS (+)

13

D64 18WT/LB (EXCEPT TCS/ESP)

CAN C BUS (-)

14

-

-

15

D64 18WT/LB (TCS/ESP)

CAN C BUS (-)

16

Z127 12BK/DG

GROUND

17

B131 18DG/VT (ESP)

ACTIVE BRAKE BOOSTER SOLENOID(+)

18

B83 18DG/WT (TCS/ESP)

BRAKE PRESSURE SENSOR SUPPLY

19

B986 18DG/TN (TCS/ESP)

BRAKE PRESSURE SENSOR RETURN

20

B84 18DG/DB (TCS/ESP)

BRAKE PRESSURE SENSOR SIGNAL

21

-

-

22

-

-

23

-

-

24

G94 18VT/DB (ESP)

DYNAMICS SENSOR GROUND

25

D51 18WT/BR (ESP)

DYNAMICS SENSOR LOW DATA LINK

26

-

-

27

B135 18DG/LG (ESP)

BRAKE PEDAL FORCE SWITCH OPEN

28

B136 18DG/LB (ESP)

BRAKE PEDAL FORCE SWITCH SIGNAL

29

D52 18WT/LB (ESP)

DYNAMICS SENSOR HIGH DATA LINK

30

B134 18DG/YL (ESP)

BRAKE PEDAL FORCE SWITCH CLOSE

31

B984 18DG/OR (ESP)

BRAKE PRESSURE SENSOR RETURN

32

A200 12RD/DG

FUSED B(+)

33

B6 18DG/TN

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

34

B7 18DG/VT

RIGHT FRONT WHEEL SPEED SENSOR SUPPLY

35

B45 18DG/OR (ESP)

STOP LAMP INHIBIT RELAY CONTROL

36

B4 18LG/YL

LEFT REAR WHEEL SPEED SENSOR SUPPLY

37

B3 18DG/YL

LEFT REAR WHEEL SPEED SENSOR SIGNAL

38

B46 18LB/DB (TCS/ESP)

ESP/TCS ON/OFF SWITCH

39

-

-

40

-

-

41

B15 18DG/WT (TCS/ESP)

BRAKE SWITCH NO. 1 SIGNAL

42

B1 18DG/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

43

B2 18DG/WT

RIGHT REAR WHEEL SPEED SENSOR SUPPLY

44

-

-

45

B9 18DG/LG

LEFT FRONT WHEEL SPEED SENSOR SUPPLY

46

B8 18DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

47

Z107 12BK/DG

GROUND

8W - 80 - 66

8W-80 CONNECTOR PIN-OUTS

WK

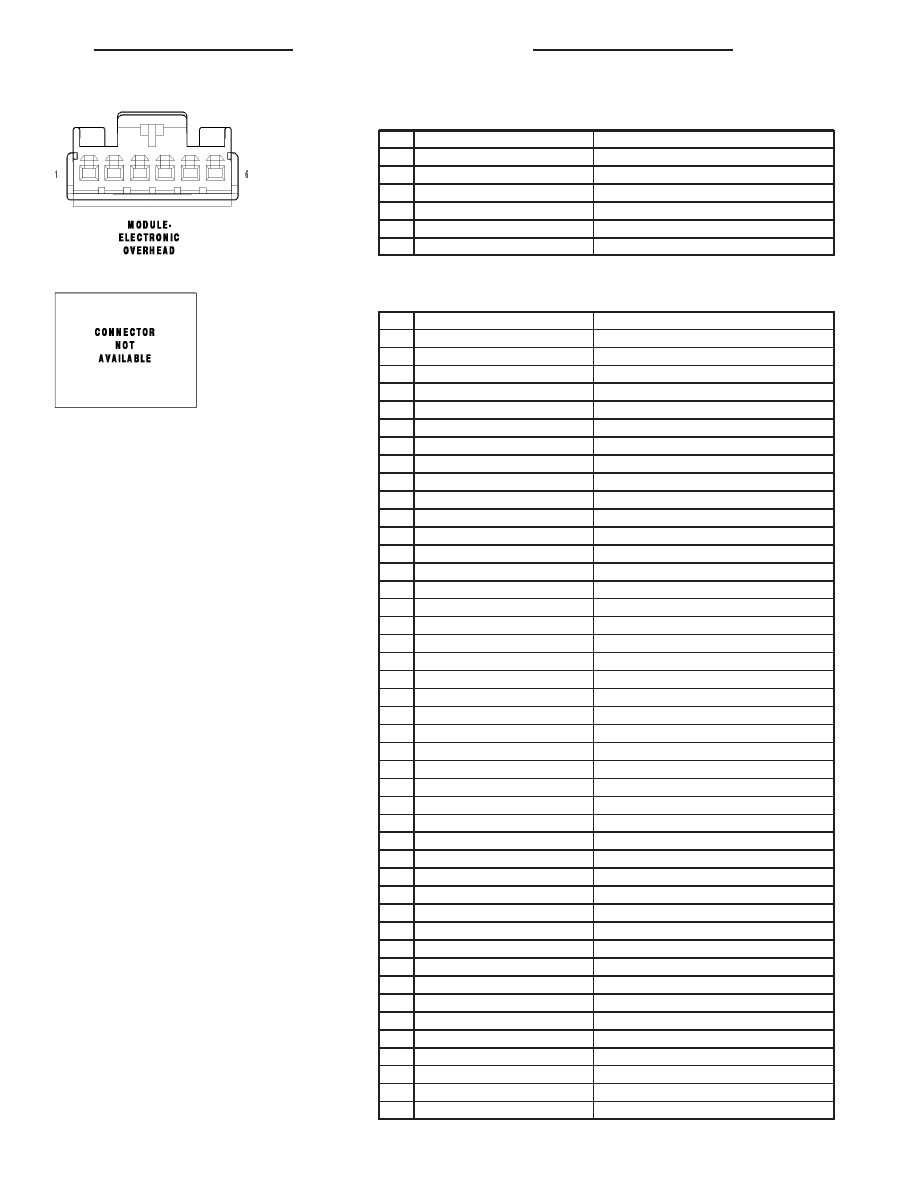

MODULE-ELECTRONIC OVERHEAD - 6 WAY

CAV

CIRCUIT

FUNCTION

1

D55 20WT/OR

CAN B BUS (+)

2

D54 20WT

CAN B BUS (-)

3

A114 18GY/RD

FUSED B(+)

4

Z915 18BK

GROUND

5

F921 20PK/YL

FUSED RUN RELAY OUTPUT

6

-

-

MODULE-ENGINE CONTROL (DIESEL) - 58 WAY

CAV

CIRCUIT

FUNCTION

1

K542 14BR

FUSED ASD RELAY OUTPUT

2

Z816 14BK

GROUND

3

A15 14RD/TN

FUSED ASD RELAY OUTPUT

4

Z130 14BK/BR

GROUND

5

F42 14DG/LG

FUSED ASD RELAY OUTPUT

6

Z130 14BK/BR

GROUND

7

K167 16BR/TN

APPS NO. 1 RETURN

8

-

-

10

-

-

11

-

-

12

K29 20WT/BR

APPS NO. 2 SIGNAL

13

-

-

14

-

-

15

F855 20PK/YL

5 VOLT SUPPLY

16

-

-

17

F856 20YL/PK

5 VOLT SUPPLY

18

-

-

19

-

-

20

-

-

21

-

-

22

V71 20VT/OR

S/C SWITCH SENSE 1

23

-

-

24

K23 20BR/LB

APPS NO. 1 SIGNAL

25

-

-

26

V72 20OR/VT

S/C SWITCH SENSE 2

27

-

-

28

V937 20VT/BR

S/C SWITCH RETURN

29

-

-

30

-

-

31

-

-

32

K31 20BR

FUEL PUMP RELAY CONTROL

33

-

-

34

-

-

35

B16 20LB/DG

BRAKE SWITCH NO. 2 SIGNAL

36

L950 20WT/LG

STOP LAMP INHIBIT RELAY FEED

37

-

-

38

-

-

39

-

-

40

K400 20BR/VT

APPS NO. 2 RETURN

41

F942 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

42

K342 20BR/WT

ASD RELAY CONTROL

43

D223 20WT/VT

SCI TRANSMIT

44

T752 20DG/OR

ENGINE STARTER MOTOR RELAY CONTROL

45

-

-

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 67
