3. Install axle bearing remover C-4660-A (1) into the

axle bearing (2) in the axle tube (3) and tighten
remover nut (4).

4. Install bearing Reciever 9537 (1) and nut (2) on

remover and tube (3). Tighten nut (2) and draw
bearing into reciever (1).

3 - 134

FRONT AXLE - C200FE

WK

INSTALLATION

1. Install axle bushing (1) with Installer 5063 (2) and

hammer.

2. Install axle shaft and seal.

SEAL-AXLE SHAFT

REMOVAL

1. Remove axle shaft.

2. Remove axle shaft tube (1) seal with Remover

7794-A (2) and slid hammer.

WK

FRONT AXLE - C200FE

3 - 135

INSTALLATION

1. Install axle (1) seal with Installer 8402 (2) and ham-

mer.

2. Install axle shaft.

SEAL-PINION

REMOVAL

1. Remove wheels.

2. Push back brake pads and release hand brake.

3. Remove propeller shaft.

4. Rotate pinion with inch pound torque and record

torque to rotate.

5. Mark installation position of collared nut with

respect to drive pinion.

6. Bend pinion nut lock back with a punch and ham-

mer.

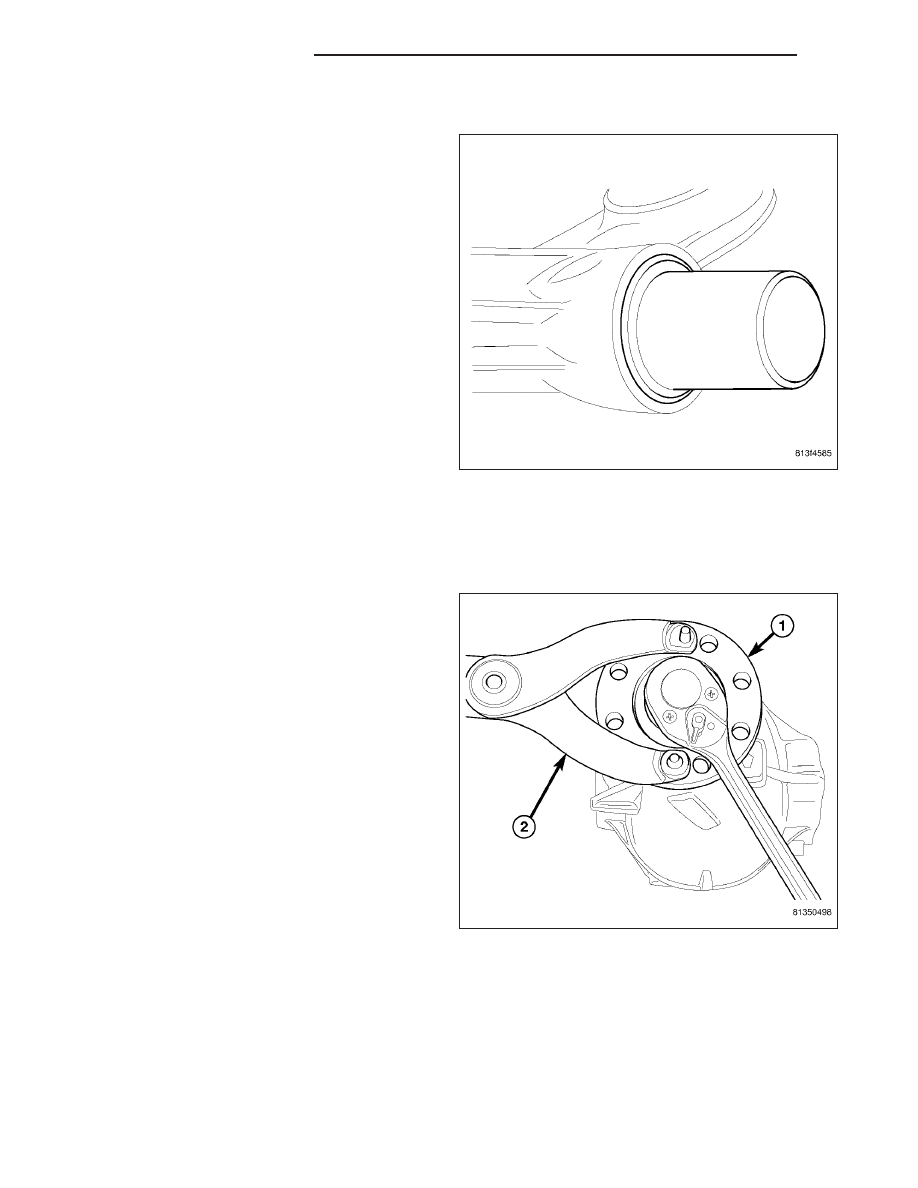

7. Hold pinion flange (1) with Wrench C-3281(2) and

remove pinion nut.

3 - 136

FRONT AXLE - C200FE

WK

8. Remove pinion flange (1) with Puller C-452 (2).

9. Remove pinion seal with a seal pick.

INSTALLATION

1. Install pinion seal with Installer C-3972A and Han-

dle C-4171.

2. Install pinion flange (1) on pinion with Installer 9616

(2). Tap flange on pinion, then thread installer cen-
ter bolt on pinion shaft and draw flange onto the
pinion.

WK

FRONT AXLE - C200FE

3 - 137
