Jeep Grand Cherokee WK. Manual - part 58

REMOVER D-103

INSTALLER D-111

SCOOTER BLOCK D-115-2A

INSTALLER D-129

INSTALLER 5063

PULLER 6444

INSTALLER 6448A

PINION GAUGE SET 6774

3 - 130

FRONT AXLE - C200FE

WK

SEAL REMOVER 7794-A

REMOVER 9084

SEAL INSTALLER 9504

BUSHING RECEIVER/INSTALLER 9511

BUSHING REMOVER 9512

DIAL INDICATOR 9524

RING GEAR INSTALLER 9533

PINION BLOCK 9534

WK

FRONT AXLE - C200FE

3 - 131

BEARING INSTALLER 9535

BUSHING RECEIVER 9536

ARBOR DISC 9538

JAWS 9641

SPREADER ADAPTERS 9669

3 - 132

FRONT AXLE - C200FE

WK

SHAFT-AXLE

REMOVAL

1. Remove half shaft from vehicle.

2. Clean axle seal area.

3. Remove snap ring and O-ring from the axle shaft.

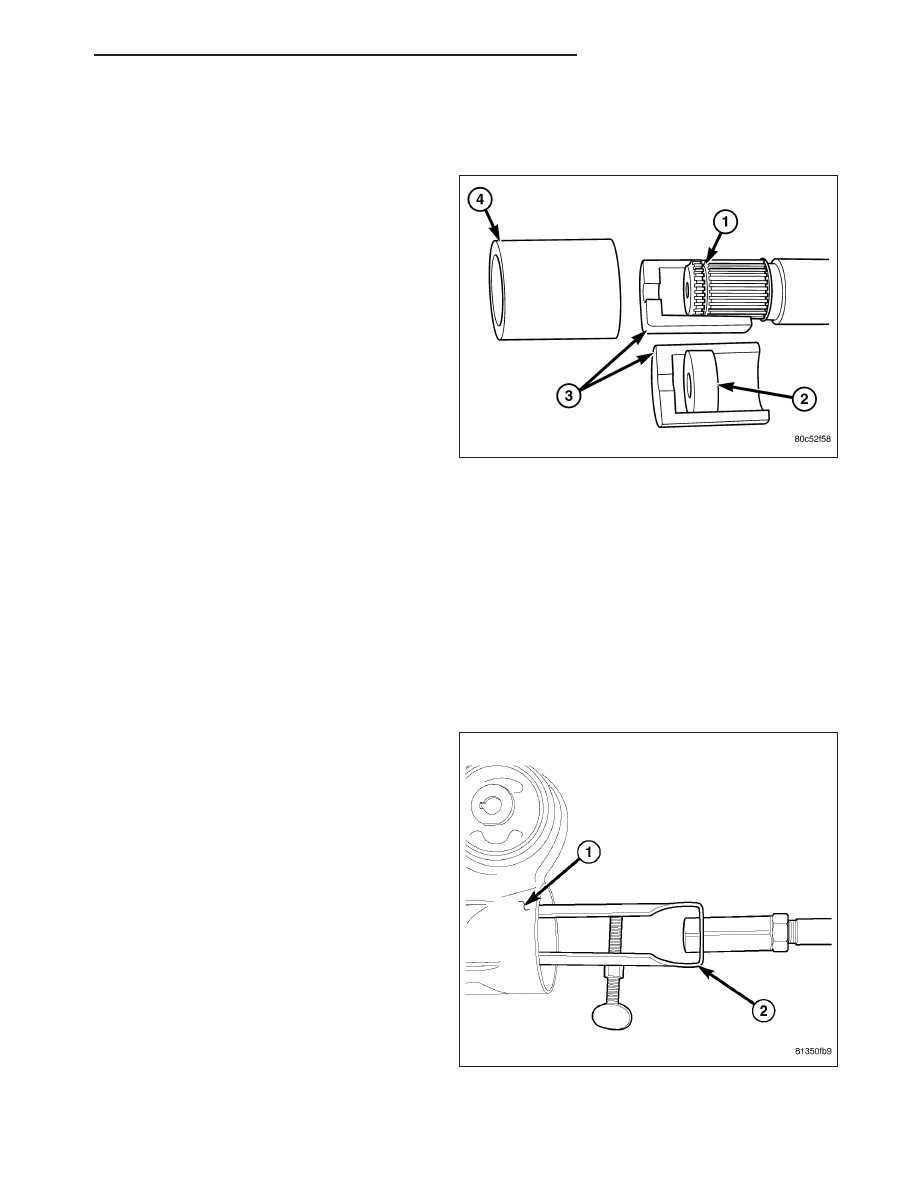

4. Remove axle (1) with Remove 8420A (2) (3) (4)

and slid hammer.

INSTALLATION

1. Lubricate bearing bore and seal lip with gear lubricant.

2. Install axle shaft and engage shaft into side gear. Push firmly on axle shaft to engage snap-ring.

3. Check the differential fluid level and add fluid if necessary.

4. Install half shaft.

5. Install skid plate, if necessary.

BEARINGS-AXLE

REMOVAL

1. Remove axle shaft.

2. Remove axle shaft tube (1) seal with Remover

7794-A (2) and slid hammer.

WK

FRONT AXLE - C200FE

3 - 133
