6. Install half shaft into axle and knuckles. Verify axle

are engaged in the axle.

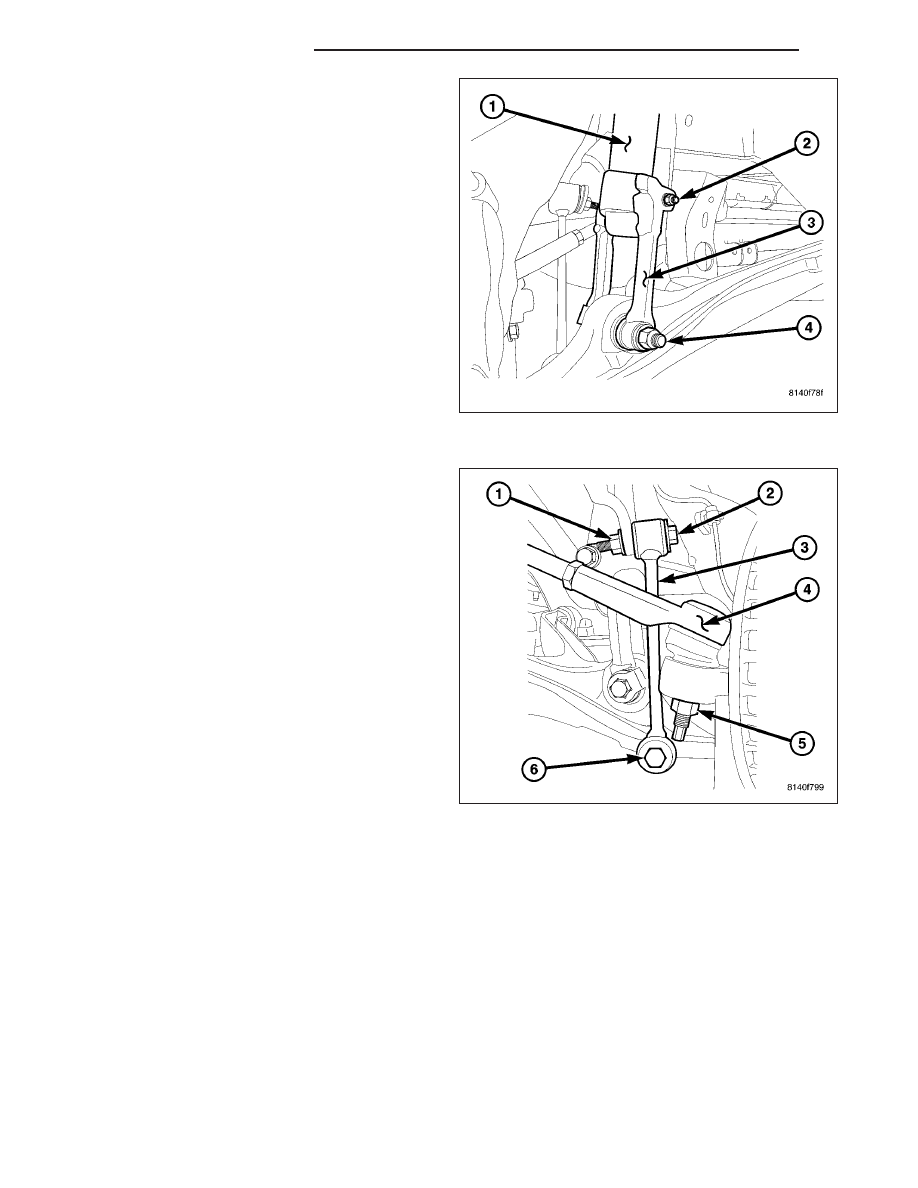

7. Install clevis (3) bolt and nut (4) on lower control

arms and tighten to specification.

8. Install upper control arms on knuckles and tighten

ball joint nuts to specifications.

9. Install tie rod ends (4) and nuts (5) on knuckles

and tighten to specifications.

10. Install stabilizer bar links (2) and bolts (6) on

lower control arms and tighten to specifications.

3 - 122

FRONT AXLE - C200FE

WK

11. Install brake calipers on knuckles.

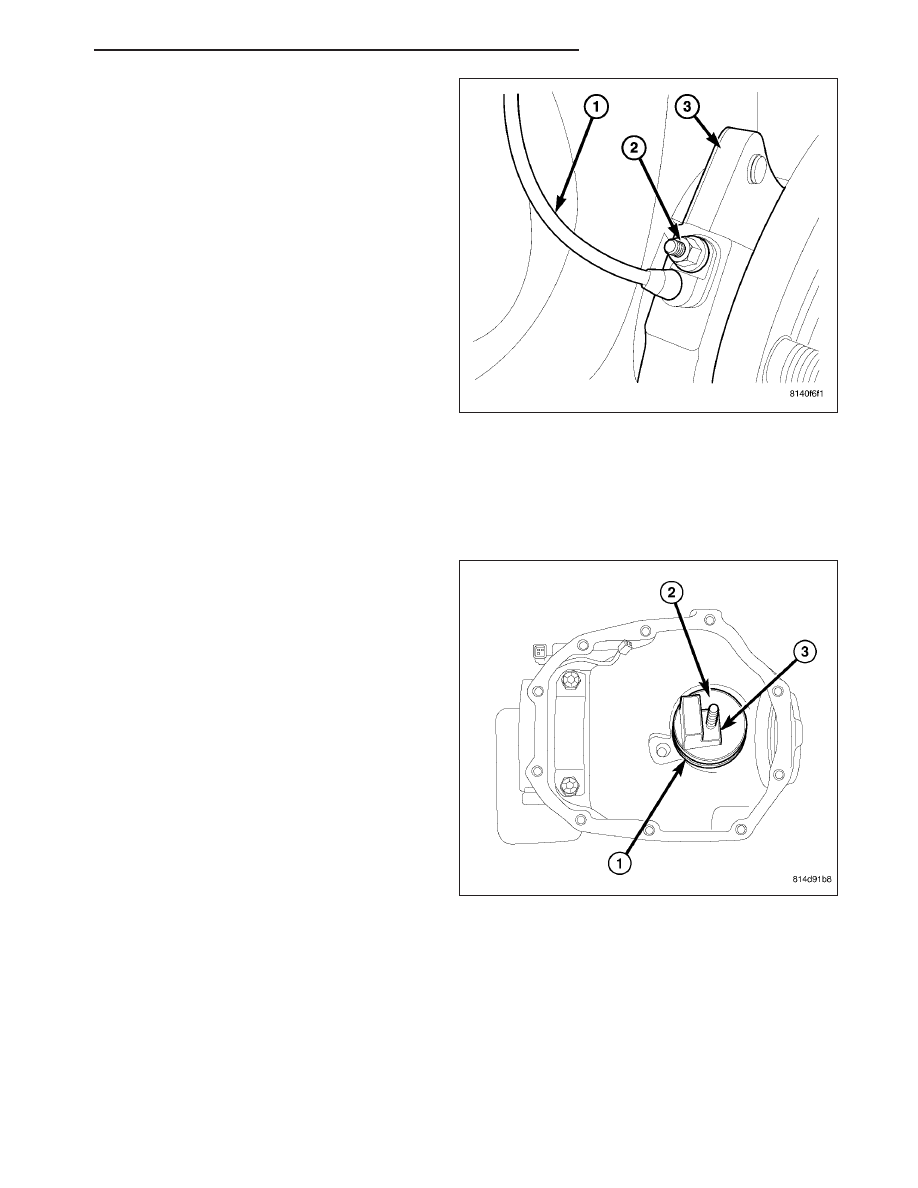

12. Install wheel speed sensor (1) on hub/bearing (3).

13. Install half shaft hub nuts and tighten to 135 N·m

(100 ft. lbs.).

14. Install propeller shaft on pinion flange with refer-

ence marks aligned.

15. Install drain plug and tighten to 60 N·m (44 ft.

lbs.).

16. Fill differential housing and install fill plug. Tighten

plug to 60 N·m (44 ft. lbs.).

17. Install skid plate.

ADJUSTMENTS

ADJUSTMENT

PINION DEPTH MEARSUREMENT

NOTE:

Take

measurement

with

pinion

shim

removed and rear bearing cup in place.

1. Install Pinion Height Block 6739 (3), Pinion Block

9534 (2), and pinion head bearing cone (1) onto
Screw 6741. Install assembly into axle housing and
through bearing and cups.

2. Install pinion front bearing and Cone 6740. Tighten

Cone 6740 by hand until 3.4 N·m (30 in. lbs.) of
rotating torque is measured at Screw 6741.

WK

FRONT AXLE - C200FE

3 - 123

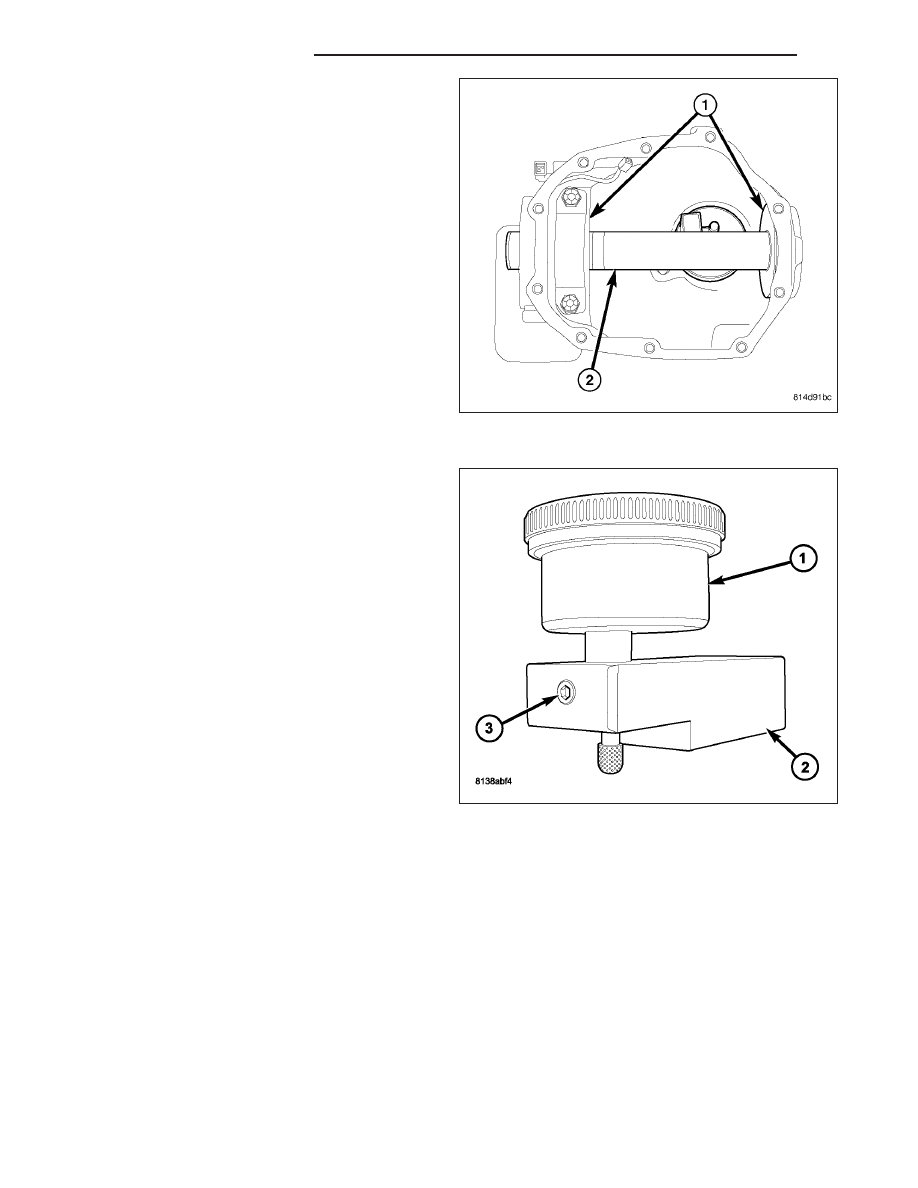

3. Install Arbor Discs 9538 (1) and Arbor Bar D-115-3

(2).

4. Install Dial Indicator 9524 (1) to Scooter Block

D-115-2A (2). Secure with set-screw (3).

3 - 124

FRONT AXLE - C200FE

WK

5. Install Indicator/Block assembly to top of Height

Block 6739 (1). Zero indicator on top surface.

6. Slide indicator probe off of height block and onto

Arbor Bar D-115-3 (2). As indicator contacts Arbor
Bar (2), indicator needle will rotate clockwise. Con-
tinue moving indicator probe to the crest of the
arbor bar and record the highest reading. Then add
4 mm (0.157 in.) to the recorded reading. This will
give you the correct shim selection for pinion
height.

DIFFERENTIAL SIDE BEARING PRELOAD

Differential side bearing preload is predetermined. The select snap rings in the differential housing will provide the
correct differential side bearing preload. These snap can be adjusted to obtain the correct ring gear backlash mea-
surement.
