Jaguar X-Type Sedan and Estate (Wagon). Manual - part 511

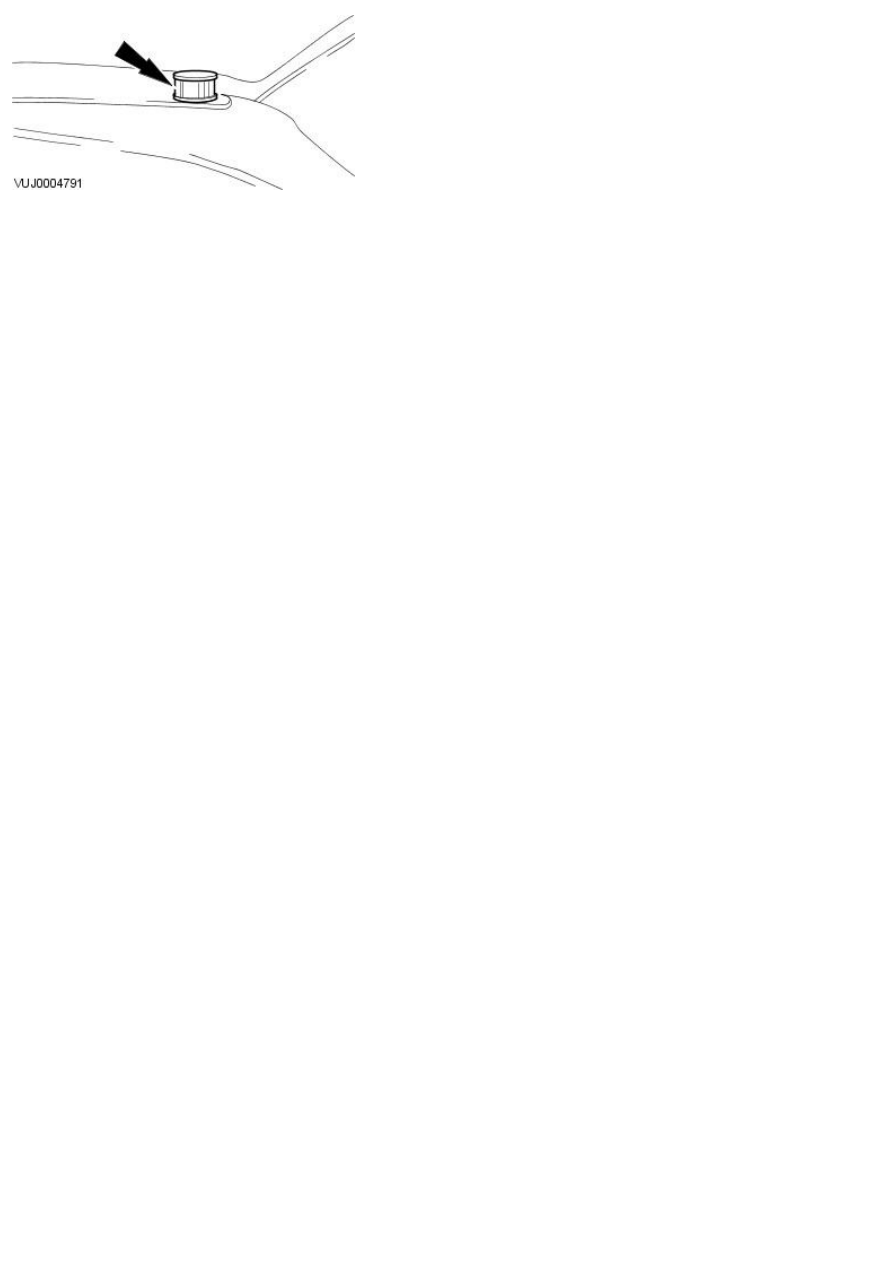

5. Remove the sunload sensor.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Control Components - Temperature Blend Door Actuator

Removal and Installation

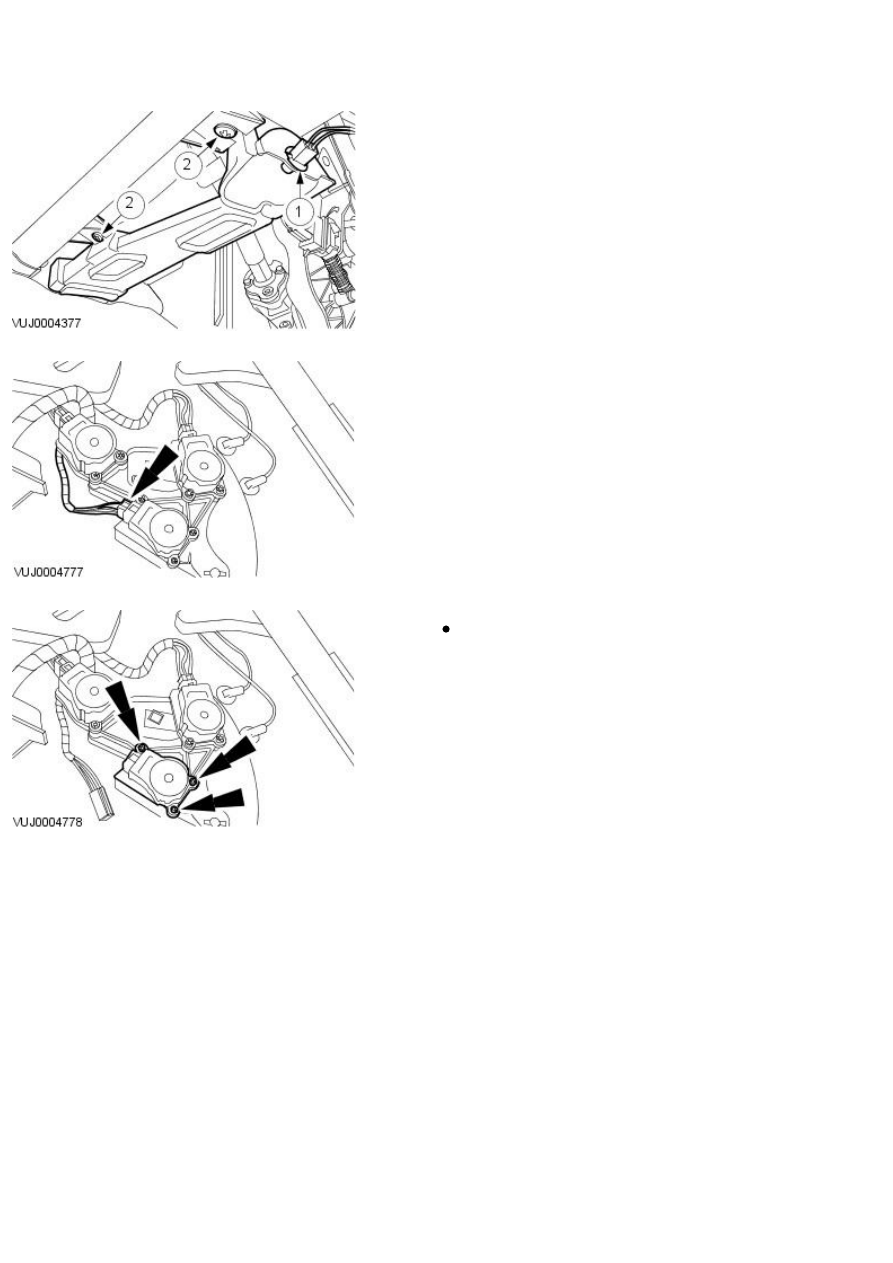

Removal

1. Remove the lower vent.

1. Detach the bulb holder.

2. Remove the lower vent.

2. Disconnect the temperature blend door actuator electrical connector.

3. Remove the temperature blend door actuator.

Remove the retaining screws.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Instrument Cluster and Panel Illumination - Instrument Cluster and Panel Illumination

Diagnosis and Testing

The complexity of the electronics involved with the instrument cluster preclude the use of workshop general electrical test equipment.
Therefore, reference should be made to the Jaguar Approved Diagnostic System for detailed instructions on testing the instrument cluster.

The Jaguar Approved Diagnostic System tests and analyses, in detail, all functions of the instrument cluster.

Where a fault involving the instrument cluster is indicated by the Jaguar Approved Diagnostic System, some basic diagnostic methods may
be necessary to confirm that connections are good and that the wiring is not damaged, before installing new components.

1. Verify the customer concern by operating the system.

1.

2. Visually inspect for obvious signs of mechanical or electrical damage.

2.

Visual Inspection Chart

Mechanical

Electrical

Fluid level(s)
Accessory installations

Bulb(s)/LED(s)
Fuse(s)
Damaged or corroded wiring harness
Electrical connector(s)
Engine/engine compartment or underbody components
Instrument cluster

3. If an obvious cause for an observed or reported concern is found, correct the cause (if possible) before proceeding to the next

step.

3.

4. If the cause is not visually evident, verify the sympton and refer to the Jaguar Approved Diagnostic System.

4.

Published: 11-May-2011

Instrument Cluster - Instrument Cluster

Description and Operation

Vehicles W ith 2.0L, 2.5L And 3.0L Engines

Item

Part Number

Description

1

—

Engine temperature gauge

2

—

Left hand direction indicator

3

—

Door ajar warning

4

—

Low exterior temperature warning

5

—

Tachometer

6

—

Powertrain malfunction

7

—

Engine malfunction

8

—

Front fog lamps

9

—

Main beam

10

—

Side (Parking) lamps

11

—

Rear fog lamps

12

—

Speedometer

13

—

Overspeed warning (Gulf coast countries only)

14

—

Right hand direction indicator

15

—

Fuel level gauge

16

—

Low fuel remainder lamp

17

—

Parking/Low brake fluid indicator/EBD system failure

18

—

Safety belt indicator

19

—

Trip odometer

20

—

Cruise (speed) control activated

21

—

Low washer fluid level

22

—

Airbag warning indicator

23

—

Traction control/Dynamic Stability Control (DSC) indicator

24

—

Anti-lock Brake System (ABS) warning indicator

25

—

Charge warning indicator

26

—

Oil pressure warning indicator

27

—

High engine temperature warning

Vehicles W ith 2.0L, 2.5L And 3.0L Engines
