Jaguar X-Type Sedan and Estate (Wagon). Manual - part 512





Item

Part Number

Description

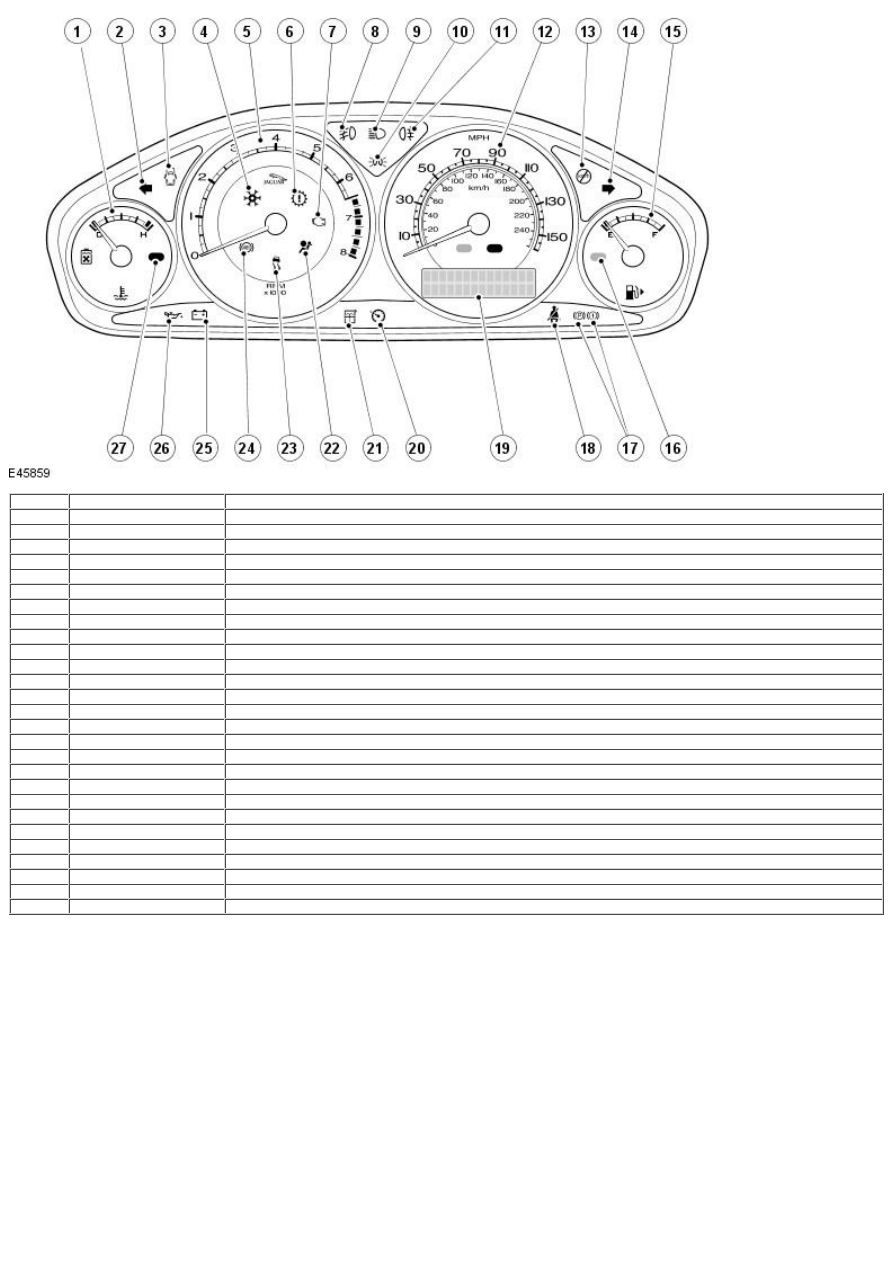

1

—

Engine temperature gauge

2

—

Left hand direction indicator

3

—

Door ajar warning

4

—

Low exterior temperature warning

5

—

Tachometer

6

—

Powertrain malfunction

7

—

Engine malfunction

8

—

Front fog lamps

9

—

Main beam

10

—

Side (Parking) lamps

11

—

Rear fog lamps

12

—

Speedometer

13

—

Overspeed warning (Gulf coast countries only)

14

—

Right hand direction indicator

15

—

Fuel level gauge

16

—

Low fuel remainder lamp

17

—

Parking/Low brake fluid indicator/EBD system failure

18

—

Safety belt indicator

19

—

Trip odometer

20

—

Cruise (speed) control activated

21

—

Low washer fluid level

22

—

Airbag warning indicator

23

—

Traction control/Dynamic Stability Control (DSC) indicator

24

—

Anti-lock Brake System (ABS) warning indicator

25

—

Charge warning indicator

26

—

Oil pressure warning indicator

27

—

High engine temperature warning

Vehicles W ith 2.0L Diesel Engine

Item

Part Number

Description

1

—

Engine temperature gauge

2

—

Left hand direction indicator

3

—

Door ajar warning

4

—

Glow plug warning lamp

5

—

Low exterior temperature warning

6

—

Tachometer

7

—

Engine malfunction

8

—

Front fog lamps

9

—

Main beam

10

—

Side (Parking) lamps

11

—

Rear fog lamps

12

—

Speedometer

13

—

Overspeed warning (Gulf coast countries only)

14

—

Right hand direction indicator

15

—

Fuel level gauge

16

—

Low fuel remainder lamp

17

—

Parking/Low brake fluid indicator/EBD system failure

18

—

Safety belt indicator

19

—

Trip odometer

20

—

Cruise (speed) control activated

21

—

Low washer fluid level

22

—

Airbag warning indicator

23

—

Traction control/Dynamic Stability Control (DSC) indicator

24

—

Anti-lock Brake System (ABS) warning indicator

25

—

Charge warning indicator

26

—

Oil pressure warning indicator

27

—

High engine temperature warning

The instrument cluster provides the driver with information, indicators and warning indicators on the vehicle systems.

The gauges and warning indicators may use the outputs from common sensors to carry out their respective functions.

Published: 11-May-2011

Instrument Cluster - Instrument Cluster

Diagnosis and Testing

Principle of Operation

For a detailed description of the instrument cluster, refer to the relevant Description and Operation sections in the workshop manual. REFER
to:

Instrument Cluster

 (413-01 Instrument Cluster, Description and Operation).

Inspection and Verification

The complexity of the electronics involved with the instrument cluster, preclude the use of workshop general electrical test equipment.
Therefore, reference should be made to the approved Jaguar diagnostic system for detailed instructions on testing the instrument cluster
circuits.

Where a fault involving the instrument cluster is indicated by the approved Jaguar diagnostic system, some basic diagnostic methods may
be necessary to confirm that connections are good and that wiring is not damaged, before installing new component .

1. Verify the customer concern by operating the system.

1.

2. Visually inspect for obvious signs of mechanical or electrical damage.

2.

Visual Inspection

Mechanical

Electrical

Engine oil filter
Oil pump
Engine oil level
Oil pressure switch
Engine coolant level
Coolant thermostat
Fuel gauge
Door adjustment

Fuse(s)
Bulb(s)
LED(s)
Wiring harness
Electrical connector(s)
Sensor(s)
Instrument cluster
Instrument cluster printed circuit

3. If an obvious cause for an observed or reported concern is found, correct the cause (if possible) before proceeding to the next

step.

• NOTE: If all of the following systems are not operating correctly this may indicate a concern with the GEM. If one or more of the
following systems operate correctly this may indicate an instrument cluster concern.

3.

3.

4. Verify the following systems are working correctly by operating the system.

Charging
Turn signals
Headlamps

4.

5. If the concern is not visually evident, refer to the approved Jaguar diagnostic system for detailed instructions on testing the

instrument cluster.

5.

DTC Index

CAUTION: W hen probing connectors to take measurements in the course of the pinpoint tests, use the adaptor kit, part number

3548-1358-00

• NOTE: If the control module/component is suspect and the vehicle remains under manufacturer warranty, refer to the Warranty Policy and
Procedures manual (section B1.2), or determine if any prior approval program is in operation, prior to the installation of a new
module/component.

• NOTE: When performing voltage or resistance tests, always use a digital multimeter (DMM) accurate to three decimal places and with a
current calibration certificate. When testing resistance, always take the resistance of the DMM leads into account.

• NOTE: Check and rectify basic faults before beginning diagnostic routines that involve pinpoint tests.

• NOTE: Inspect connectors for signs of water ingress, and pins for damage and/or corrosion.

• NOTE: If DTCs are recorded and, after performing the pinpoint tests, a fault is not present, an intermittent concern may be the cause.
Always check for loose connections and corroded terminals.

DTC

Description

Possible Cause

Action

B1202 Fuel sender circuit

failure

Instrument cluster, fuel sender
circuit open

Carry out any pinpoint tests associated with this DTC using the
manufacturer approved diagnostic system. Refer to electrical circuit
diagrams, notes and check the rear electronic module, fuel sender
circuit for open circuit.

B1204 Fuel sender circuit short

to ground

Instrument cluster, fuel sender
circuit short to ground

Carry out any pinpoint tests associated with this DTC using the
manufacturer approved diagnostic system. Refer to electrical circuit
diagrams, notes and check the rear electronic module, fuel sender
circuit for short to ground.

B1205 EIC switch-1 assembly

circuit failure

Instrument cluster, auxiliary
lighting switch pack - circuit fault

Refer to electrical circuit diagrams, notes and check instrument
cluster, auxiliary lighting switch pack for circuit fault

B1213 Anti-theft number of

programmed keys is
below minimum

Number of programmed keys
below minimum (2 keys
minimum)

Count number of stored keys using the manufacturer approved
diagnostic system. Add keys as required.

B1317 Battery voltage high

Instrument cluster, power supply
voltage above high limit,
generator voltage is regulated by
the engine control module.

Refer to electrical circuit diagrams, notes, and check instrument
cluster, power supply for voltage fault.

Published: 11-May-2011

Instrument Cluster - Instrument Cluster

Removal and Installation

Removal

1.

CAUTION: Do not leave the instrument cluster face down for any

length of time.

Lower and extend the steering column to its maximum rearward
position.

2. Disconnect the battery ground cable. For additional information, refer to

Section

 414-01 Battery, Mounting and Cables

.

3. Remove the instrument cluster and vent finish panel.

4. Remove the instrument cluster finish panel.

5. Detach the instrument cluster.

6. Remove the instrument cluster.

1. Detach the wiring harnesses.

2. Disconnect the electrical connectors.

3. Remove the instrument cluster.

Installation

1. To install, reverse the removal procedure.
