Jaguar X-Type Sedan and Estate (Wagon). Manual - part 510

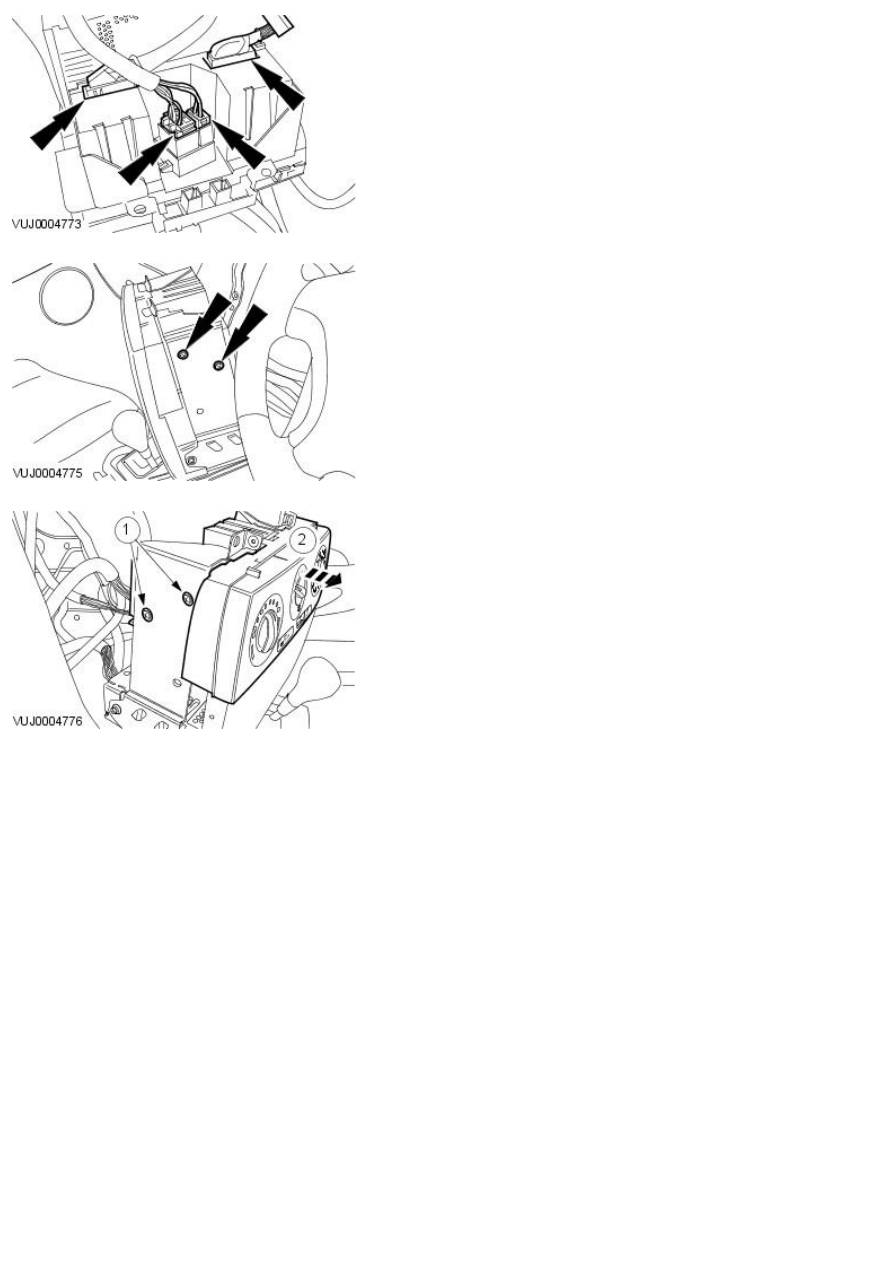

11. Disconnect the climate control assembly electrical connectors.

12. Remove the climate control assembly retaining screws.

13. Remove the climate control assembly.

1. Remove the retaining screws.

2. Remove the climate control assembly.

Installation

1. NOTE: Make sure the climate control assembly is correctly located into
the audio unit.

To install, reverse the removal procedure.

Published: 11-May-2011

Control Components - Defrost Vent/Register Blend Door Actuator

Removal and Installation

Removal

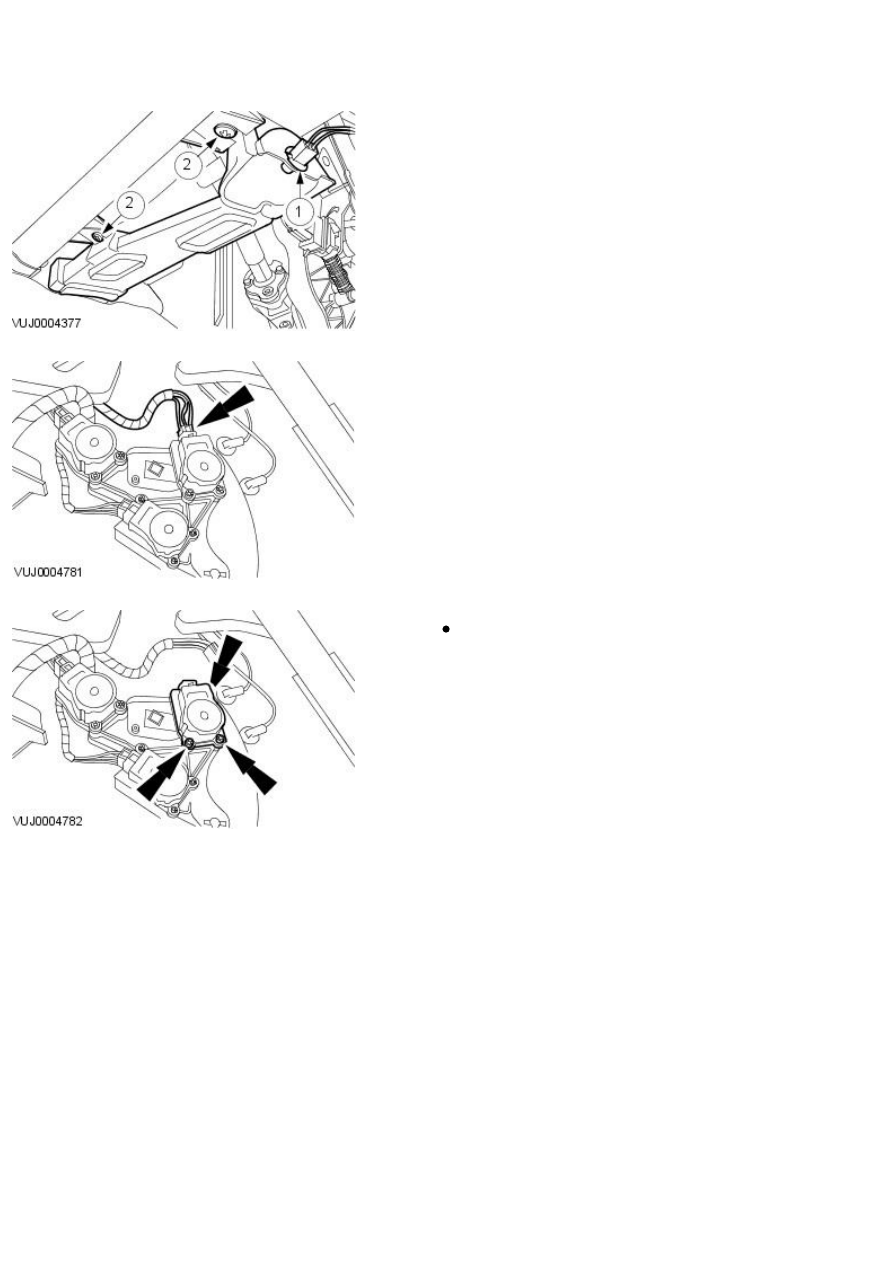

1. Remove the lower vent.

1. Detach the bulb holder.

2. Remove the lower vent.

2. Disconnect the defrost vent/register blend door actuator electrical

connector.

3. Remove the defrost vent/register blend door actuator.

Remove the retaining screws.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Control Components - Footwell Vent/Duct Blend Door Actuator

Removal and Installation

Removal

1. Remove the lower vent.

1. Detach the bulb holder.

2. Remove the lower vent.

2. Disconnect the footwell vent/duct blend door actuator electrical

connector.

3. Remove the footwell vent/duct blend door actuator.

Remove the retaining screws.

Installation

1. NOTE: Make sure the drive gear is fully meshed with the driven gear
before tightening the retaining screws.

To install, reverse the removal procedure.

Published: 11-May-2011

Control Components - Sunload Sensor

Removal and Installation

Removal

1. Remove the instrument cluster and vent finish panel.

2. Remove the instrument cluster finish panel.

3. Remove the side air vent.

4. Disconnect the sunload sensor electrical connector.
