Jaguar X-Type Sedan and Estate (Wagon). Manual - part 508

Published: 11-May-2011

Control Components - Control Components

Description and Operation

Item

Part Number

Description

1

—

Air inlet blend door actuator

2

—

Air discharge temperature sensor

3

—

Defrost vent/register blend door actuator

4

—

Temperature blend door actuator

5

—

Footwell vent/duct blend door actuator

Automatic climate control with touch screen

Item

Part Number

Description

1

—

Touch screen switch

2

—

Recirculated air switch

3

—

Increase set temperature switch

4

—

Decrease set temperature switch

5

—

Temperature/clock display

6

—

Automatic operation switch

7

—

Fan speed switch

8

—

Climate control select switch

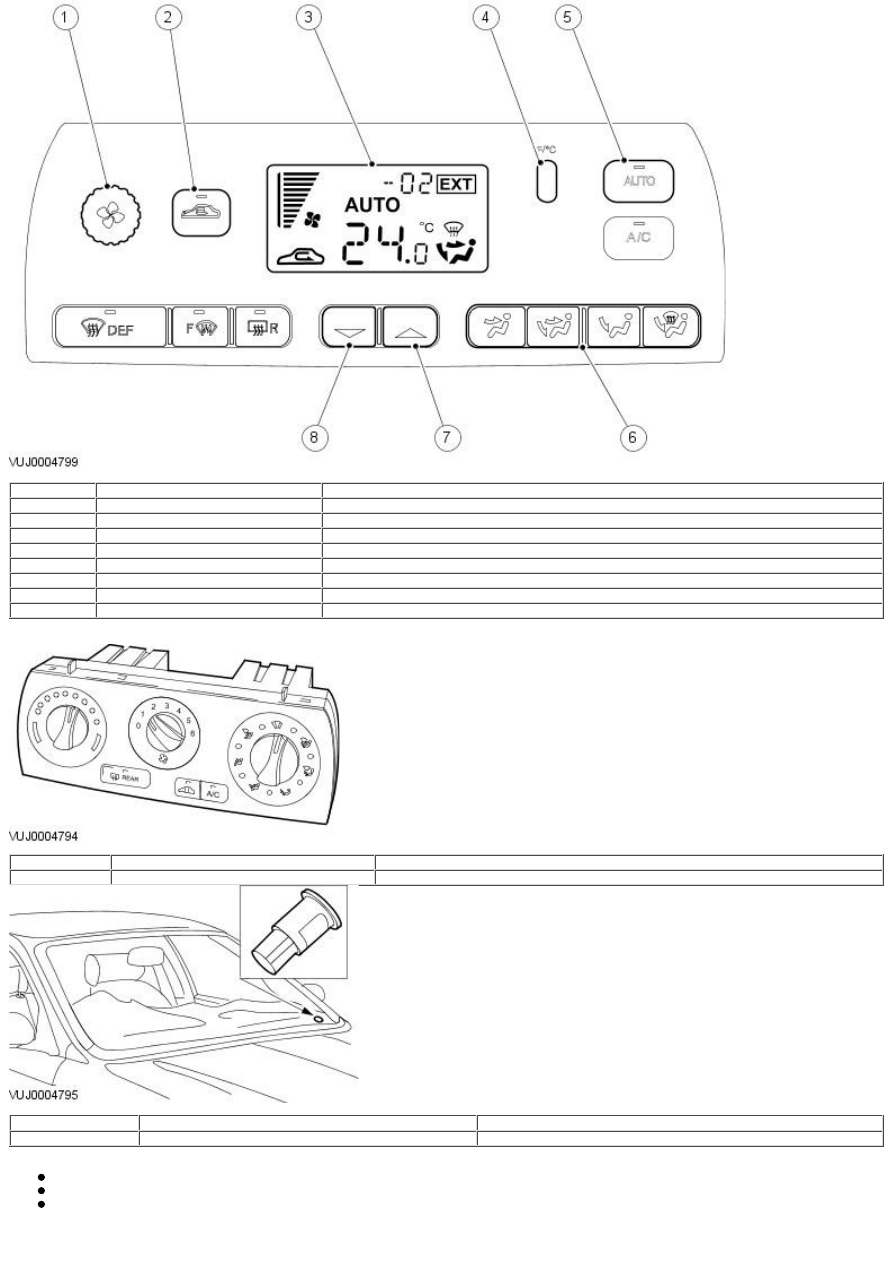

Automatic climate control with liquid crystal display (LCD)

Item

Part Number

Description

1

—

Fan speed and ON/OFF switch

2

—

Recirculated air switch

3

—

Screen display

4

—

Celsius/Fahrenheit select switch

5

—

Automatic operation switch

6

—

Air distribution switches

7

—

Increase set temperature switch

8

—

Decrease set temperature switch

Manual climate control

Item

Part Number

Description

1

—

Climate control assembly

Item

Part Number

Description

1

—

Sunload sensor

This vehicle is fitted with one of the following climate control systems:

manual climate control
automatic climate control with a liquid crystal display (LCD) screen
automatic climate control with a touch screen

Each system has a unique control panel located in the center console above the radio and audio controls.

Published: 11-May-2011

Control Components - Control Components

Diagnosis and Testing

For additional information, refer to Section

 412-00 Climate Control System - General Information

.
