Jaguar X-Type Sedan and Estate (Wagon). Manual - part 507

6. Remove the evaporator core support bracket.

Remove the retaining screw.

7. Remove the evaporator core housing.

8. Remove the evaporator core.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Air Conditioning - Evaporator Core Orifice

Removal and Installation

Removal

1. Reclaim the refrigerant. For additional information, refer toSection

412-00 Climate Control System - General Information

.

2. Detach the evaporator core orifice refrigerant tube.

3. Disconnect the refrigerant line.

Remove and discard the O-ring seals.

4. Using a suitable tool. Remove the evaporator core orifice.

Installation

1. NOTE: Coat the refrigerant line O-ring seals in clean refrigerant oil prior
to installation.

To install, reverse the removal procedure.

Install new O-ring seals.

Published: 11-May-2011

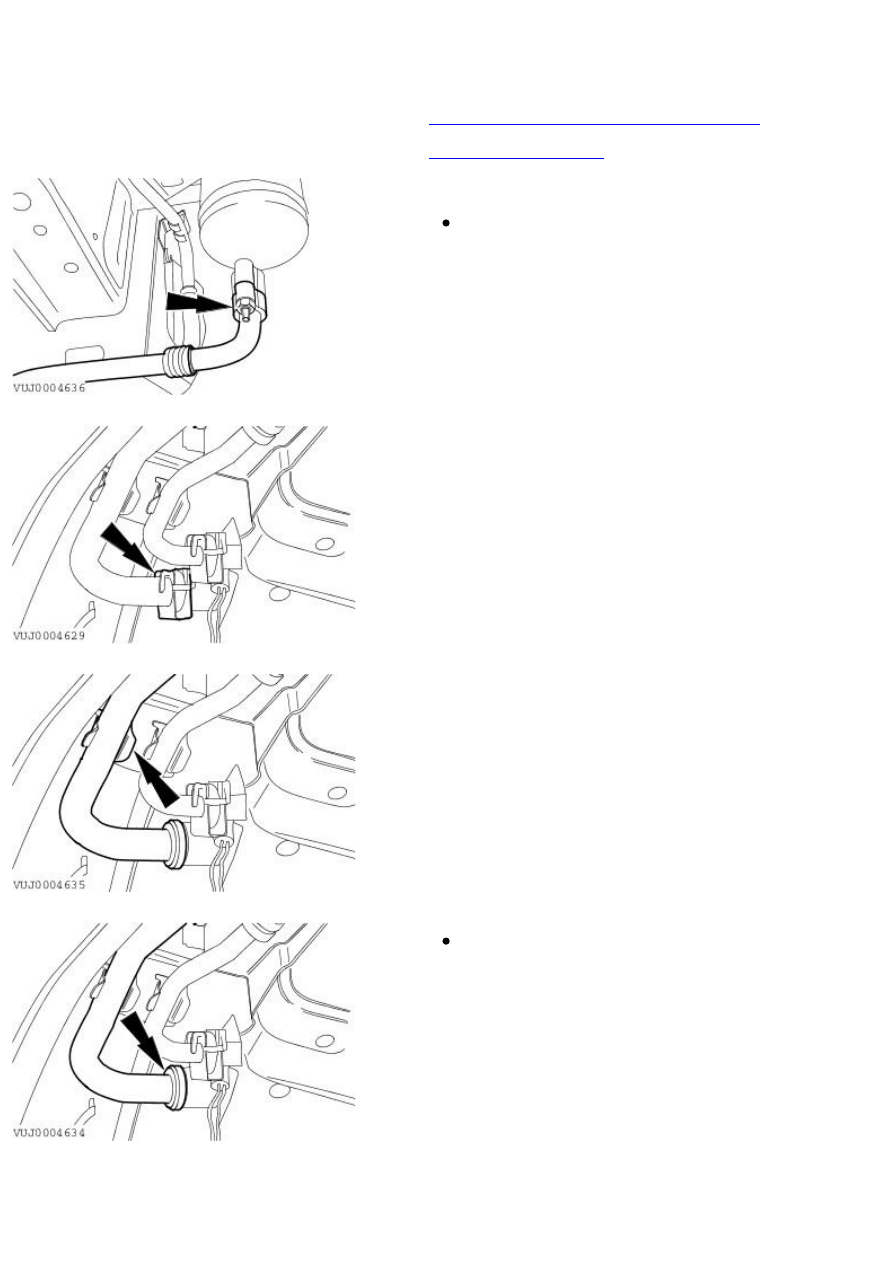

Air Conditioning - Suction Accumulator

Removal and Installation

Removal

1. Reclaim the refrigerant. For additional information, refer toSection

412-00 Climate Control System - General Information

.

2. Remove the washer resevoir. For additional information, refer to Section

501-16 W ipers and Washers

.

3. NOTE: Seal the tube and the suction accumulator with plugs.

Detach the suction accumulator pipe.

Remove and discard the O-ring seal.

4. Remove the suction accumulator pipe retaining clip.

5. Detach the suction accumulator pipe.

6. Using a suitable tool detach the suction accumulator pipe.

Remove and discard the O-ring seals.

7. Remove the suction accumulator.

Remove the retaining bolts.

Installation

1. To install, reverse the removal procedure.

2. NOTE: Coat the refrigerant line O-ring seals in clean refrigerant oil prior
to installation.

Install a new O-ring seal.

3. NOTE: Coat the refrigerant line O-ring seals in clean refrigerant oil prior
to installation.

Install the retaining clip.

Install a new O-ring seal.
