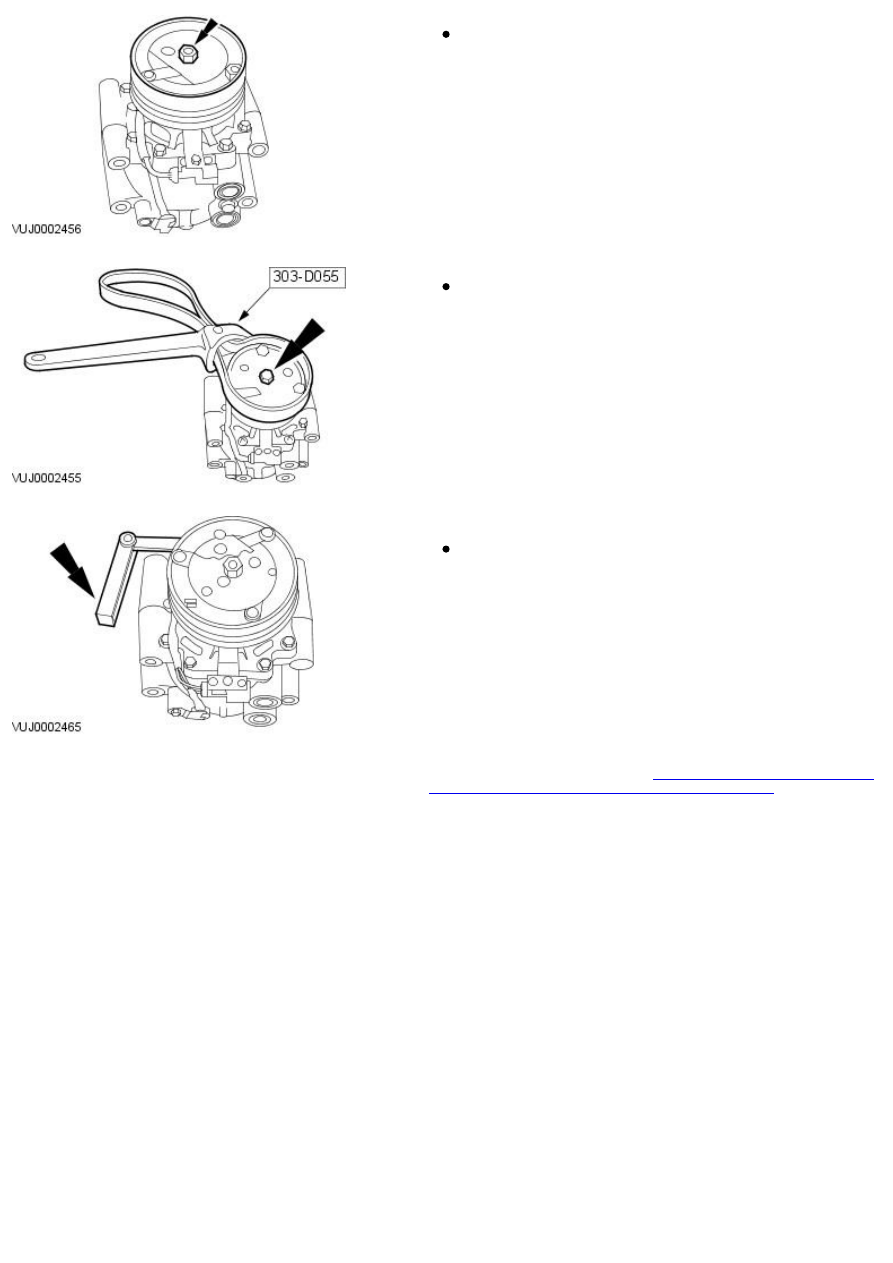

8. Install the A/C clutch.

Install the A/C clutch retaining nut.

9. Using the special tool, tighten the A/C clutch retaining nut.

Tighten to 26 Nm.

10. Measure and adjust the A/C clutch air gap by removing or installing

A/C clutch shims.

A/C clutch air gap to be set between 0.35 mm (0.014 in) and 0.75
mm (0.03 in).

11. Install the A/C compressor.

For additional information, refer to:

Air Conditioning (A/C) Compressor -

2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

 (412-03 Air

Conditioning, Removal and Installation).

Published: 11-May-2011

Air Conditioning - Condenser Core

Removal and Installation

Removal

1. Reclaim the refrigerant. For additional information, refer to Section

412-00 Climate Control System - General Information

.

2. Remove the front bumper cover. For additional information, refer to

Section

 501-19 Bumpers

.

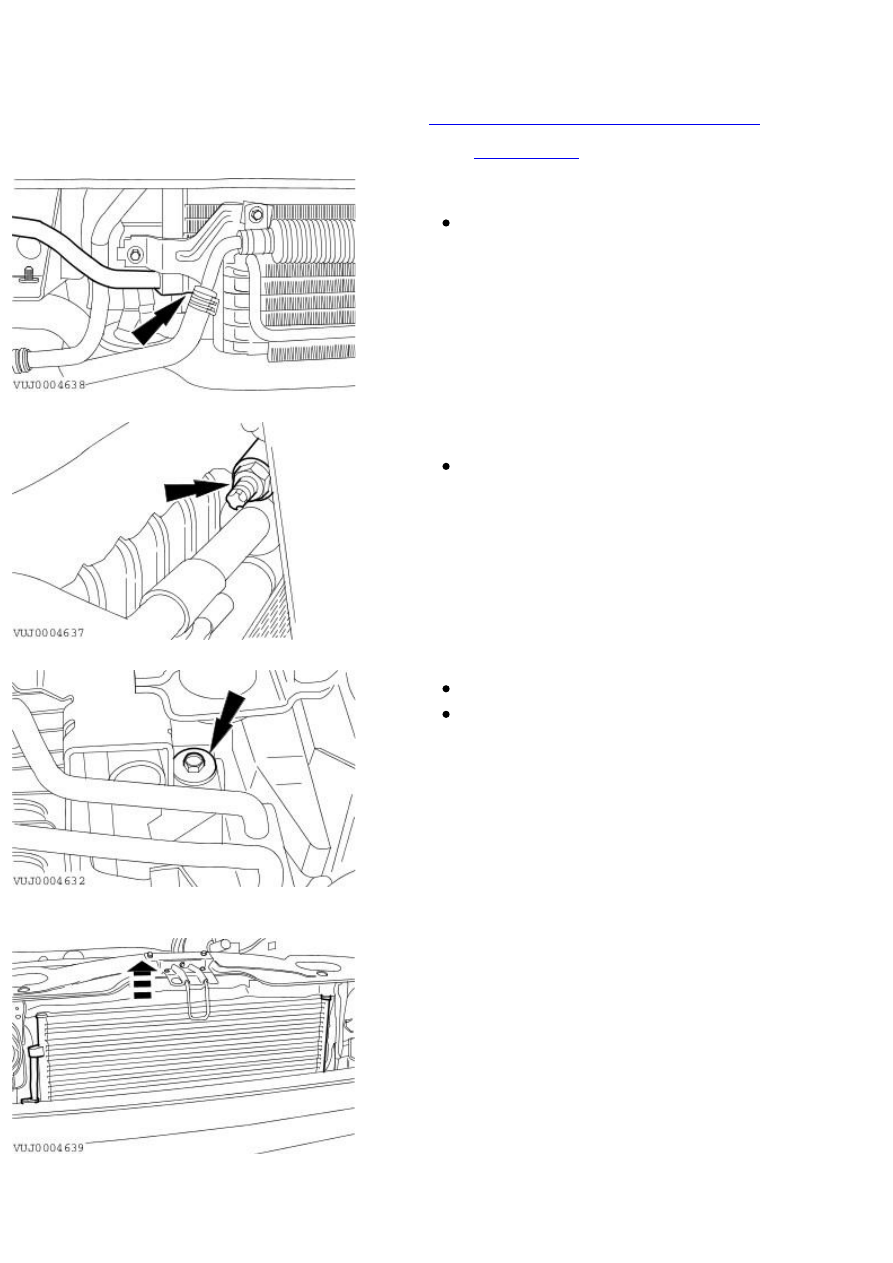

3. NOTE: Seal the tube and the condenser with plugs

Detach the air conditioning tube.

Remove and discard the O-ring seal.

4. NOTE: Seal the tube and the condenser with plugs

Detach the air conditioning tube.

Remove and discard the O-ring seal.

5. Detach the condenser.

Remove the retaining bolts.

Right-hand side shown, left-hand side similar.

6. Lower the vehicle.

7. Remove the condenser.

Installation

1. To install, reverse the removal procedure.

2. Tighten 7 Nm.

3. NOTE: Coat the refrigerant line O-ring seals in clean refrigerant oil prior
to installation.

Install a new O-ring seal.

4. NOTE: Coat the refrigerant line O-ring seals in clean refrigerant oil prior
to installation.

Install a new O-ring seal.

Published: 11-May-2011

Air Conditioning - Evaporator Core

Removal and Installation

Removal

1. Remove the in vehicle cross beam and evaporator core housing. For

additional information, refer to Section

 412-02A Heating and

Ventilation

Section

 412-02B Auxiliary Heating

.

2. Detach the blower motor housing from the in vehicle cross beam..

3. Remove the evaporator core housing from the in vehicle cross beam.

4. Remove the air inlet blend door actuator.

Remove the retaining screws.

Disconnect the electrical connector.

5. Remove the rubber seal.
