7. NOTE: Road wheel shown removed for clarity.

Remove the right-hand wheel arch liner access panels.

8. Using the special tool, detach the accessory drive belt.

9. Detach the exhaust flexible pipe support isolator.

10.

CAUTION: Make sure that the exhaust flexible pipe is positioned

below the diesel partciculate filter (DPF) flange. Failure to follow this
instruction may result in damage to exhaust flexible pipe.

Release the exhaust flexible pipe from the diesel particulate filter (DPF).

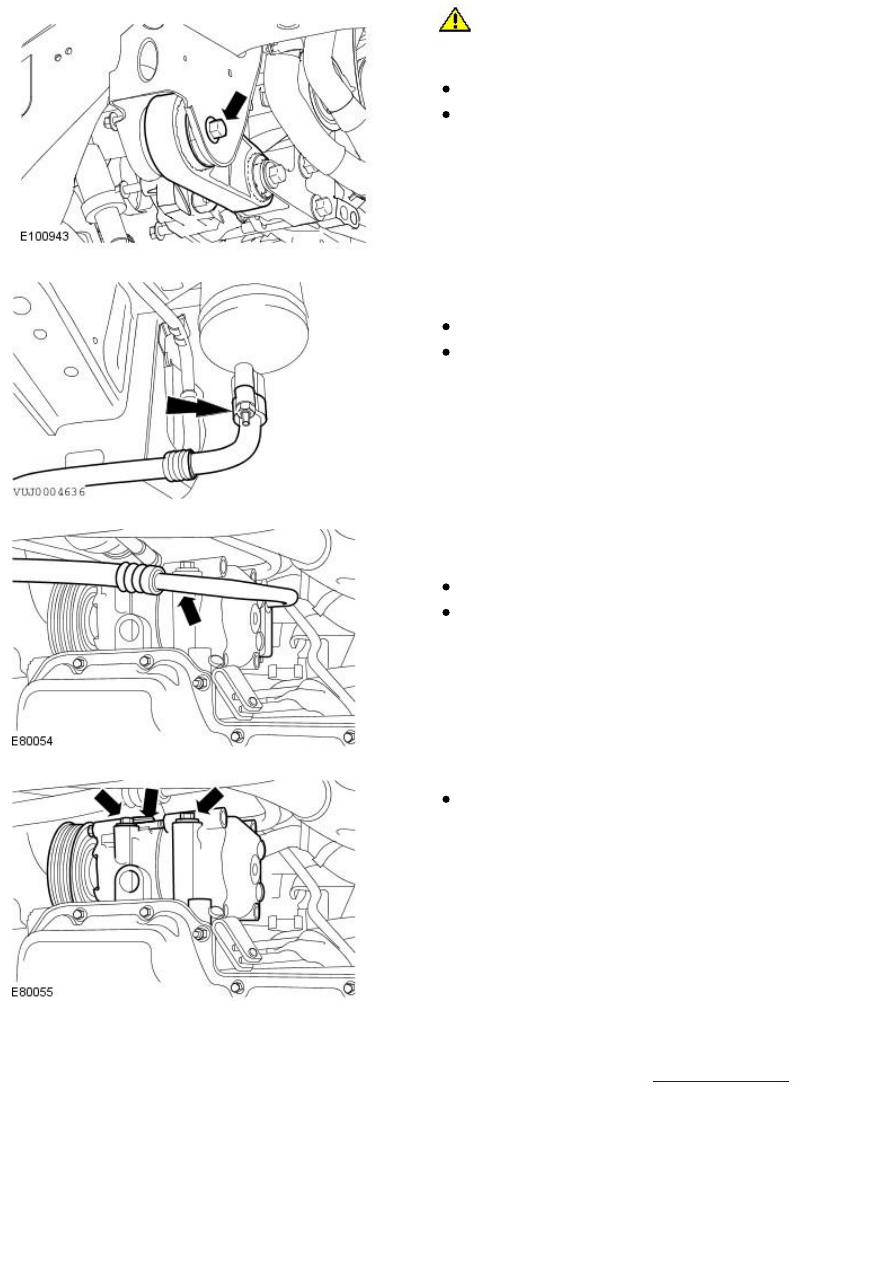

Remove the exhaust flexible pipe retaining nuts.

Remove and discard the gasket and nuts.

11.

CAUTION: Care must be taken to avoid damaging components

when positioning the block.

Displace the engine approximately 40mm rearwards.

Remove the roll restrictor rear retaining bolt.

With assistance displace the engine and support in an appropriate
position using a suitable block.

12. NOTE: Seal the tube and the suction accumulator with plugs.

Detach the suction accumulator pipe.

Remove and discard the O-ring seal.

Install blanking plugs to the exposed ports.

13. NOTE: Remove and discard the O-ring seals if the old A/C compressor
is to be refitted.

Detach the A/C compressor supply and return tubes.

Install blanking plugs to the exposed ports.

Displace the A/C tubes to a position above the A/C compressor.

14. Remove the A/C compressor.

Remove the retaining bolts.

Installation

1. Add refrigerant oil to the new A/C compressor.

For additional information, refer to:

Refrigerant Oil Adding

 (412-00

Climate Control System - General Information, General Procedures).

2. NOTE: If installing the old A/C compressor, install new O-ring seals.

• NOTE: If installing a new A/C compressor, make sure that new O-ring
seals are already installed.

• NOTE: Coat the A/C compressor O-ring seals in clean refrigerant oil prior
to installation.

To install, reverse the removal procedure.

Tighten to 25 Nm.

3. Tighten to 80 Nm.

With assistance remove the engine support block.

4. Tighten to 46 Nm.

Install a new exhaust flexible pipe gasket and nuts.

5. Tighten to 20 Nm.

Published: 11-May-2011

Air Conditioning - Air Conditioning (A/C) Pressure Transducer

Removal and Installation

Removal

1. Remove the front wheel and tire. For additional information, refer to

Section

 204-04 Wheels and Tires

.

2. Detach the wheel arch liner.

3. Disconnect the electrical connector.

4. Remove the pressure transducer.

Installation

1. To install, reverse the removal procedure.
