Jaguar X-Type Sedan and Estate (Wagon). Manual - part 503

Published: 11-May-2011

Air Conditioning - Air Conditioning

Diagnosis and Testing

For additional information refer toSection

 412-00 Climate Control System - General Information

.

Published: 11-May-2011

Air Conditioning - Air Conditioning (A/C) Compressor2.0L NA V6 - AJV6/2.5L NA V6 -
AJV6/3.0L NA V6 - AJ27

Removal and Installation

Removal

1. Reclaim the refrigerant. For additional information, refer toSection

412-00 Climate Control System - General Information

.

2. Raise and support the vehicle. For additional information, refer to

Section

 100-02 Jacking and Lifting

.

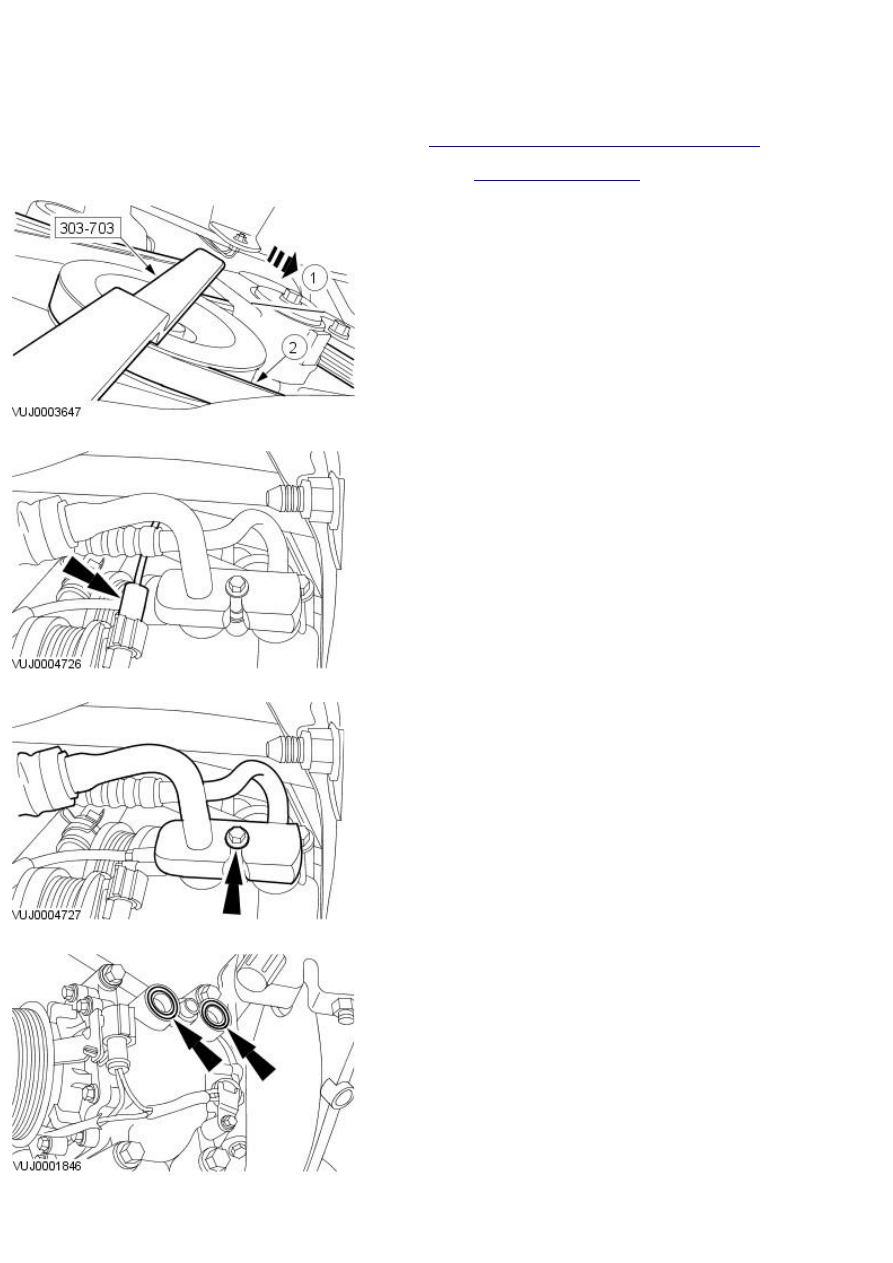

3. Detach the accessory drivebelt.

1. Using the special tool, rotate the belt tensioner counter

clockwise.

2. Detach the accessory drivebelt

4. Disconnect the electrical connector.

5. NOTE: Seal the tube and the compressor with plugs

Detach the compressor supply and return tubes.

6. Remove and discard the compressor O-rings.

7. Remove the compressor.

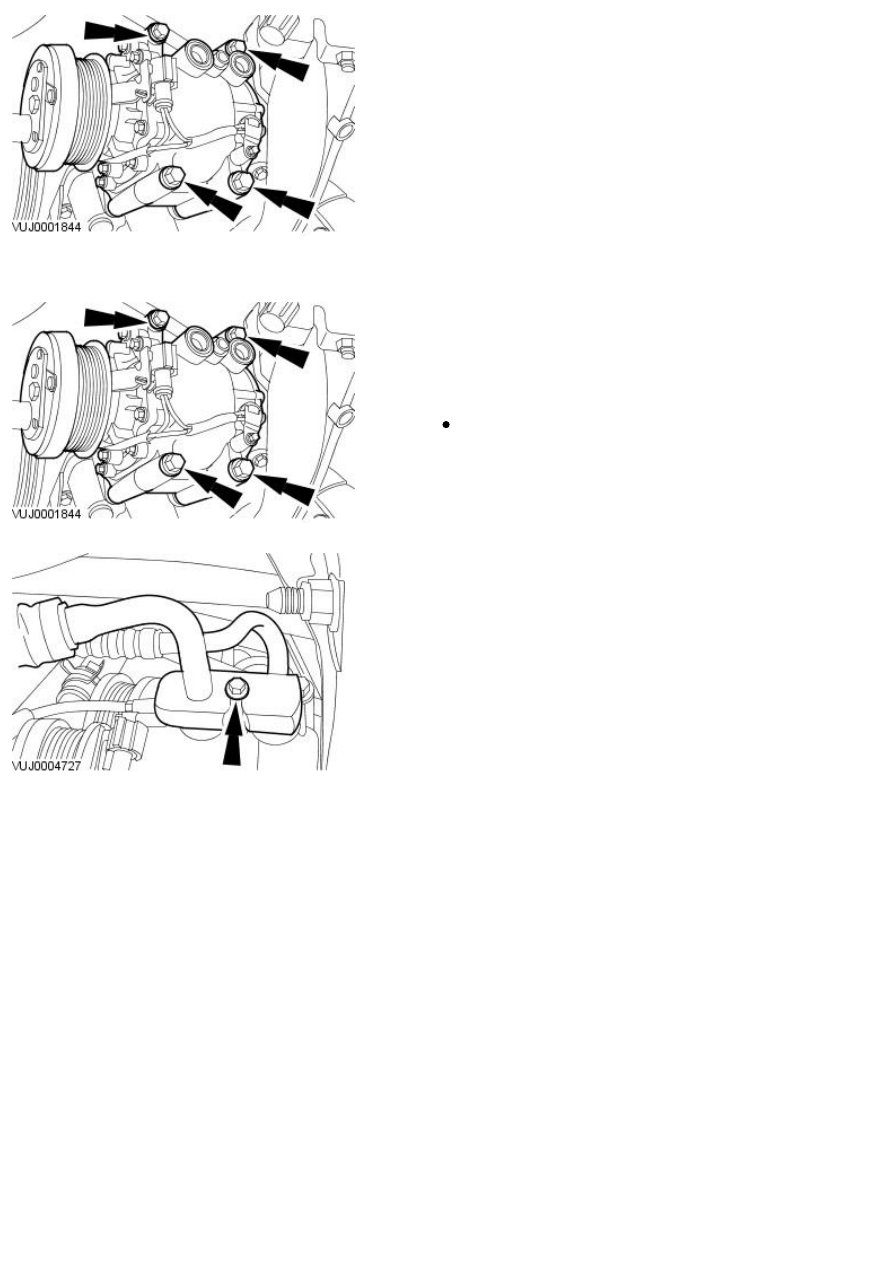

Installation

1. NOTE: Install new O-ring seals.

• NOTE: Coat the refrigerant line O-ring seals in clean refrigerant oil prior
to installation.

• NOTE: 5oz of oil are contained in the new compressor. The air
conditioning system requires a total of 7oz of oil.

To install, reverse the removal procedure.

Tighten to 25 Nm.

2. Tighten to 25 Nm.

Published: 11-May-2011

Air Conditioning - Air Conditioning (A/C) Compressor2.0L Duratorq-TDCi/2.2L
Duratorq-TDCi (110kW/150PS) - Puma

Removal and Installation

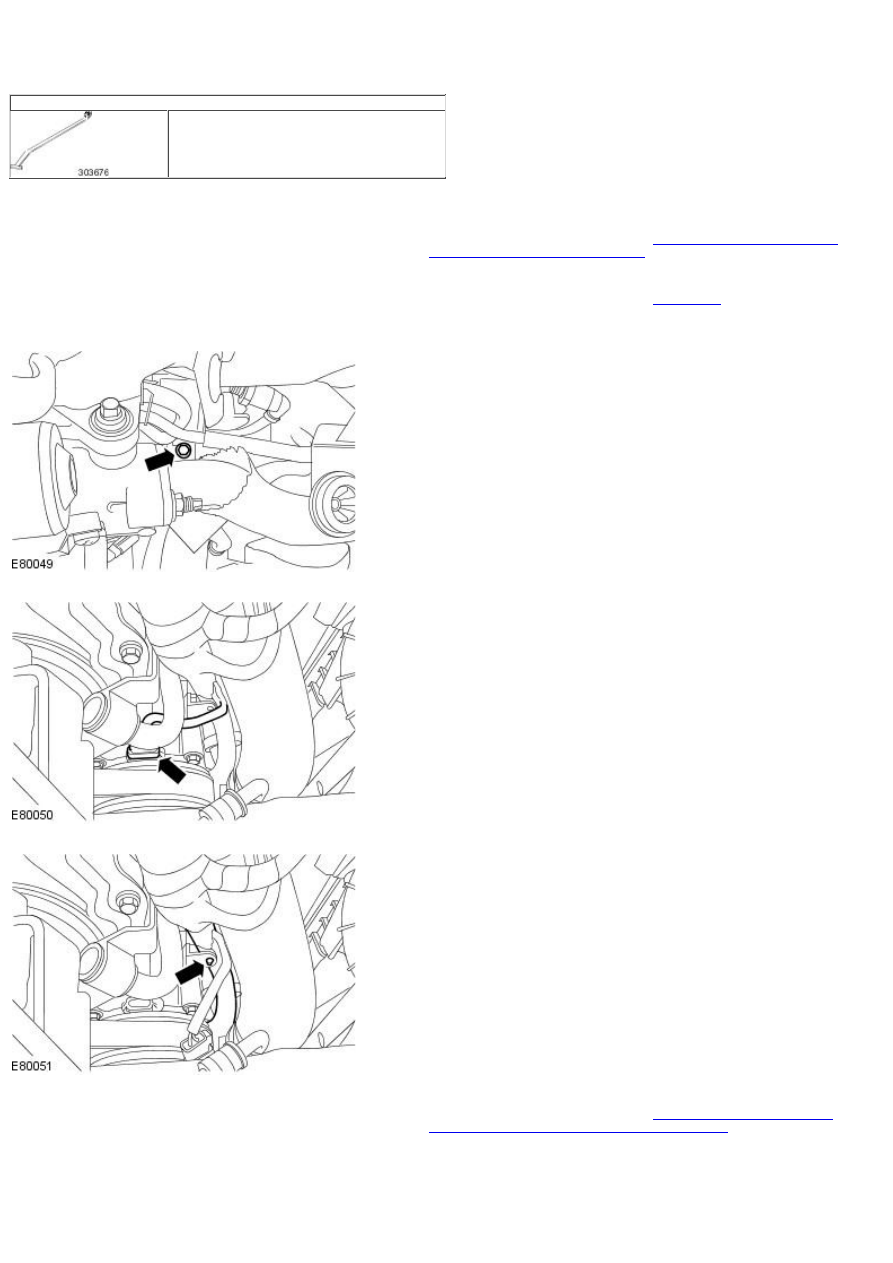

Special Tool(s)

Release tool, belt tensioner

303-676

Removal

1. Recover the air conditioning (A/C) refrigerant.

For additional information, refer to:

Air Conditioning (A/C) System

Recovery, Evacuation and Charging

 (412-00 Climate Control System -

General Information, General Procedures).

2. Remove the air cleaner.

For additional information, refer to:

Air Cleaner

 (303-12B Intake Air

Distribution and Filtering - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma, Removal and Installation).

3. Loosen the A/C compressor supply and return tubes retaining bolt.

4. Disconnect the electrical connector.

5. Detach the engine wiring harness from the retaining bracket.

6. Remove the air deflector.

For additional information, refer to:

Air Deflector - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (501-02 Front End Body

Panels, Removal and Installation).
