7. Connect the fuel fired booster heater electrical connector.

8. Install the air deflector.

For additional information, refer to:

Air Deflector - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (501-02 Front End Body

Panels, Removal and Installation).

9. Check and top up the coolant if necessary.

Published: 11-May-2011

Air Conditioning -

Torque Specifications

Description

Nm

lb-ft

lb-in

Air conditioning (A/C) clutch retaining nut

26

19

-

A/C compressor retaining bolts

25

18

-

A/C compressor manifold and tube retaining bolt

20

15

-

A/C condenser core retaining bolts

7

-

62

General Specifications

Item

Specification

A/C clutch air gap

0.35 mm – 0.75 mm (0.014 in – 0.03 in)

Published: 11-May-2011

Air Conditioning - Air Conditioning

Description and Operation

The air conditioning (A/C) system is a clutch cycling, fixed orifice tube type.

The A/C compressor is driven by the engine. The A/C compressor primes the gaseous refrigerant out of the suction accumulator and
compresses it. The refrigerant heats up and is passed to the condenser core under high pressure.

At this point heat is drawn from the refrigerant by the air being forced past the cooling fins. Because of this heat loss, the refrigerant
liquefies and leaves the condenser core.

An evaporator core orifice, which separates the refrigerant at high pressure from that at low pressure, is located between the condenser
core and the evaporator core. This evaporator core orifice slows down the flow of the refrigerant from the A/C compressor, so that the
pressure builds up in the condenser core.

After passing through the evaporator core orifice the liquid refrigerant expands in the circuit to the evaporator core. In the evaporator core
the liquid refrigerant converts back into the gaseous state and this causes heat to be extracted from the air coming into the vehicle. The air
therefore cools down and the moisture it contained is given up at the evaporator core. The refrigerant enters the suction accumulator and is
primed up again by the A/C compressor.

The system is protected by the pressure transducer. The pressure transducer is used to control over pressure in the high side of the A/C
system.

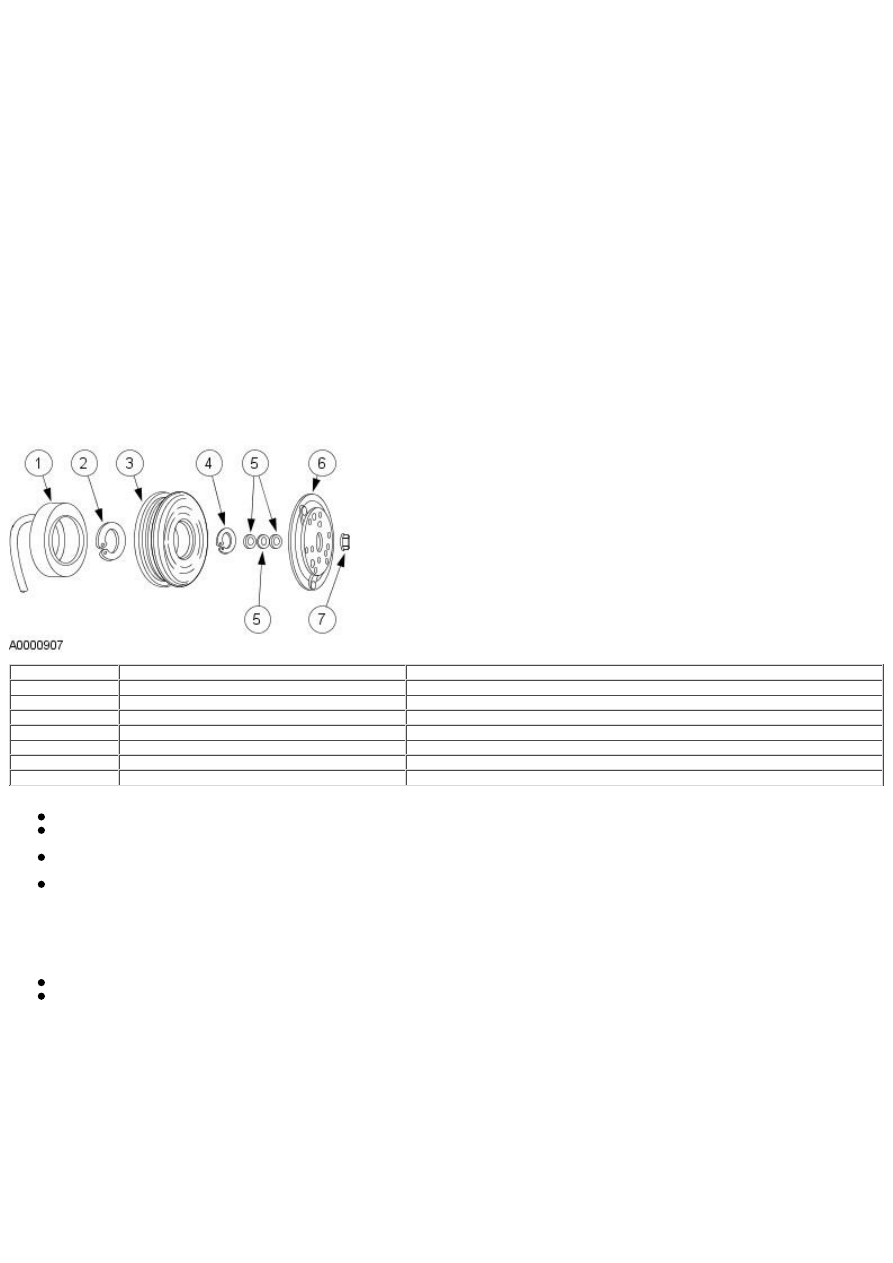

A/C Compressor and Clutch Assembly

• NOTE: Internal A/C compressor components are not serviced separately. The A/C scroll compressor is serviced only as an assembly.

The compressor has a variable capacity via an internal valve, which can by-pass volume through the compressor when required. Compressor
output varies from 100% to 30% depending on refrigerant demand, the variation being governed by the internal valve within the compressor
housing. The compressor has protection in the form of a pressure relief valve and a sensing element for over temperature conditions.

Item

Part Number

Description

1

—

A/C clutch field coil

2

—

Field coil snap ring

3

—

A/C clutch pulley

4

—

Pulley snap ring

5

—

A/C clutch hub spacer

6

—

A/C clutch

7

—

A/C clutch nut

The magnetic A/C clutch has the following characteristics:

It drives the compressor shaft.
When battery positive voltage is applied to the A/C clutch field coil, the clutch disc and hub assembly is drawn toward the A/C clutch
pulley.
The magnetic force locks the clutch disc and hub assembly and the A/C clutch pulley together as one unit, causing the compressor
shaft to rotate.
When battery positive voltage is removed from the A/C clutch field coil, springs in the clutch disc and hub assembly move the clutch
disc away from the A/C clutch pulley.

A/C Condenser Core

The A/C condenser core has the following characteristics:

It is an aluminum fin and tube design heat exchanger located in front of the vehicle radiator.
It cools compressed refrigerant gas by allowing air to pass over fins and tubes to extract heat and by condensing gas to liquid
refrigerant as it is cooled.

A/C Evaporator Core

The A/C evaporator core is mounted within the passenger compartment and is situated with the heater core in a single housing.

Suction/Accumulator

The suction/accumulator is mounted under the right-hand front wheel arch liner.

The suction/accumulator is connected to the low pressure side of the A/C system and is used to make sure only refrigerant gas is passed to
the compressor and not liquid.

The suction/accumulator also removes moisture from the refrigerant.

A/C Pressure transducer

The pressure transducer is used to control over pressure in the high side of the A/C system.

Fixed orifice tube

The fixed orifice tube system allows the compressed liquid to expand, by metering the liquid into the low pressure area of the evaporator.

The low pressure being created by the restriction of the fixed orifice tube and the suction of the scroll type compressor.

The liquid begins to change state by transferring from a high pressure liquid into a low pressure gas immediately it leaves the fixed orifice
tube.

Service Gauge Port Valves

The service gauge port valves are located on the right-hand side at the rear of the engine bay.

The fitting is an integral part of the refrigerant line or component.

Special couplings are necessary for both the high side and low side service gauge ports.
