Jaguar X-Type Sedan and Estate (Wagon). Manual - part 500

1
2
3

1

1
2
3
4

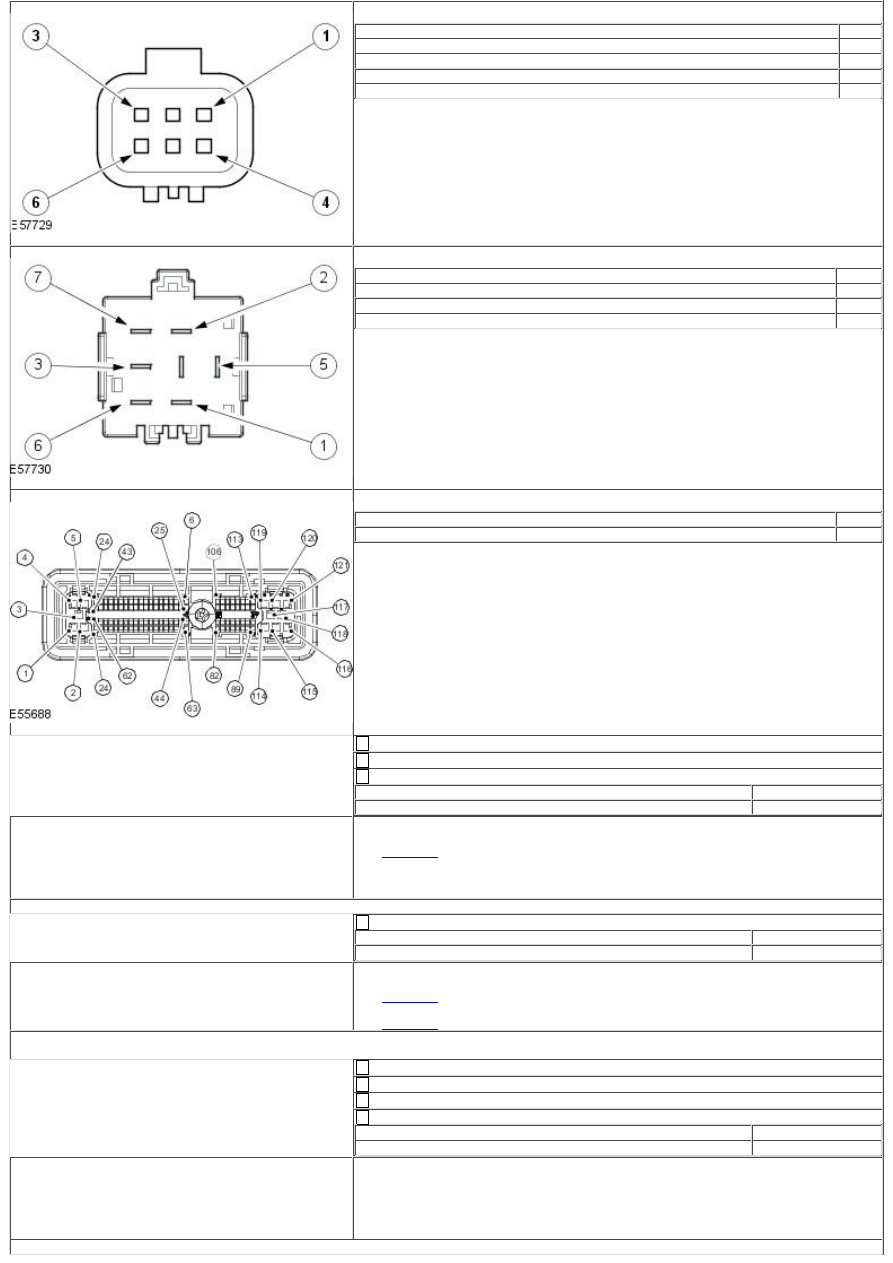

Fuel fired heater module connector

Circuit

Pin

Fuel fired heater module ground

02

Fuel fired heater module ignition supply

04

Fuel fired heater module power

01

Fuel fired heater module signal

05

Fuel fired heater module relay connector

Circuit

Pin

Fuel fired heater module signal

05

Fuel fired heater module relay signal

01

Fuel fired heater module relay power

03

Engine Control Module (ECM) connector

Circuit

Pin

Fuel fired heater module relay signal

80

Fuel fired heater relay connector disconnected.
Key on, engine off.
Measure the voltage between:

Fuel fired heater relay connector, harness side

Vehicle battery

Fuel fired heater module relay power, pin 03

Negative post

Is the voltage between 9 volts and 15 volts?
Yes

GO to A2

.

No

NO supply to the fuel fired heater module relay. REPAIR the circuit as
necessary. For additional information, refer to the wiring diagrams.

A2: CHECK THE CONTROL LINE FOR SHORT CIRCUIT TO GROUND

Measure the resistance between:

Fuel fired heater relay connector, harness side

Vehicle battery

Fuel fired heater module relay signal, pin 01

Negative post

Is the resistance greater than 100 Kohms?
Yes

GO to A4

.

No

GO to A3

.

A3: CHECK WHETHER THE SHORT CIRCUIT TO GROUND IS IN THE FUEL FIRED HEATER MODULE RELAY HARNESS OR CONTROL
MODULE

Key off.
ECM connector disconnected.
Key on, engine off.
Measure the resistance between:

Fuel fired heater relay connector, harness side

Vehicle battery

Fuel fired heater module relay signal, pin 01

Negative post

Is the resistance greater than 100 Kohms?
Yes

SUSPECT:- ECM

No

REPAIR the short circuit. For additional information, refer to the wiring
diagrams.

A4: CHECK THE CONTROL LINE FOR SHORT CIRCUIT TO POWER

1

1
2
3
4

1

1
2
3
4

1

1
2
3
4

1
2
3
4

1

Measure the resistance between:

Fuel fired heater relay connector, harness side

Vehicle battery

Fuel fired heater module relay signal, pin 01

Positive post

Is the resistance greater than 100 Kohms?
Yes

GO to A6

.

No

GO to A5

.

A5: CHECK WHETHER THE SHORT CIRCUIT TO POWER IS IN THE FUEL FIRED HEATER MODULE RELAY HARNESS OR CONTROL
MODULE

Key off.
ECM connector disconnected.
Key on, engine off.
Measure the resistance between:

Fuel fired heater relay connector, harness side

Vehicle battery

Fuel fired heater module relay signal, pin 01

Positive post

Is the resistance greater than 100 Kohms?
Yes

SUSPECT:- ECM

No

REPAIR the short circuit. For additional information, refer to the wiring
diagrams.

A6: CHECK THE FUEL FIRED HEATER MODULE SIGNAL LINE FOR SHORT CIRCUIT TO GROUND

Measure the resistance between:

Fuel fired heater relay connector, harness side

Vehicle battery

Fuel fired heater module signal, pin 05

Negative post

Is the resistance greater than 100 Kohms?
Yes

GO to A8

.

No

GO to A7

.

A7: CHECK WHETHER THE SHORT CIRCUIT TO GROUND IS IN THE HARNESS OR THE FUEL FIRED HEATER ASSEMBLY

Key off.
Fuel fired heater assembly connector disconnected.
Key on, engine off.
Measure the resistance between:

Fuel fired heater relay connector, harness side

Vehicle battery

Fuel fired heater module signal, pin 05

Negative post

Is the resistance greater than 100 Kohms?
Yes

INSTALL a new fuel fired heater assembly.

No

REPAIR the short circuit. For additional information, refer to the wiring
diagrams.

A8: CHECK THE FUEL FIRED HEATER MODULE SIGNAL LINE FOR SHORT CIRCUIT TO POWER

Measure the resistance between:

Fuel fired heater relay connector, harness side

Vehicle battery

Fuel fired heater module signal, pin 05

Negative post

Is the resistance greater than 100 Kohms?
Yes

GO to A10

.

No

GO to A9

.

A9: CHECK WHETHER THE SHORT CIRCUIT TO POWER IS IN THE HARNESS OR THE FUEL FIRED HEATER ASSEMBLY

Key off.
Fuel fired heater assembly connector disconnected.
Key on, engine off.
Measure the resistance between:

Fuel fired heater relay connector, harness side

Vehicle battery

Fuel fired heater module signal, pin 05

Positive post

Is the resistance greater than 100 Kohms?
Yes

INSTALL a new fuel fired heater assembly.

No

REPAIR the short circuit. For additional information, refer to the wiring
diagrams.

A10: CHECK THE FUEL FIRED HEATER SIGNAL LINE FOR OPEN CIRCUIT

Key off.
Fuel fired heater assembly connector disconnected.
Key on, engine off.
Measure the resistance between:

Fuel fired heater relay connector, harness

side

Fuel fired heater connector, harness

side

Fuel fired heater module signal, pin 05

Fuel fired heater module signal, pin 05

Is the resistance less than 10 ohms?
Yes

GO to A11

.

No

REPAIR the open circuit. For additional information, refer to the wiring
diagrams.

A11: CHECK THE POWER TO THE FUEL FIRED HEATER MODULE

Measure the voltage between:

Fuel fired heater connector, harness side

Vehicle battery

Fuel fired heater module power, pin 01

Negative post

1
2

1

1
2

Is the voltage between 9 volts and 15 volts?
Yes

GO to A12

.

No

NO supply to the fuel fired heater module circuit. REPAIR the circuit as
necessary. For additional information, refer to the wiring diagrams.

A12: CHECK THE IGNITION SUPPLY TO THE FUEL FIRED HEATER MODULE

Key on, engine off.
Measure the voltage between:

Fuel fired heater connector, harness side

Vehicle battery

Fuel fired heater module ignition supply, pin 04

Negative post

Is the voltage between 9 volts and 15 volts?
Yes

GO to A13

.

No

NO ignition supply to the fuel fired heater module circuit. REPAIR the circuit as
necessary. For additional information, refer to the wiring diagrams.

A13: CHECK THE FUEL FIRED HEATER MODULE GROUND CIRCUIT

Measure the resistance between:

Fuel fired heater connector, harness side

Vehicle battery

Fuel fired heater module ground, pin 02

Negative post

Is the resistance less than 10 ohms?
Yes

GO to A14

.

No

REPAIR the open circuit. For additional information, refer to the wiring
diagrams.

A14: CHECK THE CONTROL LINE FOR CONTINUITY

ECM connector disconnected.
Measure the resistance between:

Fuel fired heater relay connector,

harness side

ECM connector, harness side

Fuel fired heater module relay signal, pin 01 Fuel fired heater module relay signal,

pin 80

Is the resistance less than 10 ohms?
Yes

An intermittent fault may be present in the wiring harness. Visually check for
chaffed wires or other physical damage to the harness. If no fault is found in
the circuit, suspect the following component(s):- Fuel fired heater relay- Fuel
fired heater assembly- ECM

No

REPAIR the open circuit. For additional information, refer to the wiring
diagrams.

Published: 11-May-2011

Auxiliary Heating - Electric Booster Heater

Removal and Installation

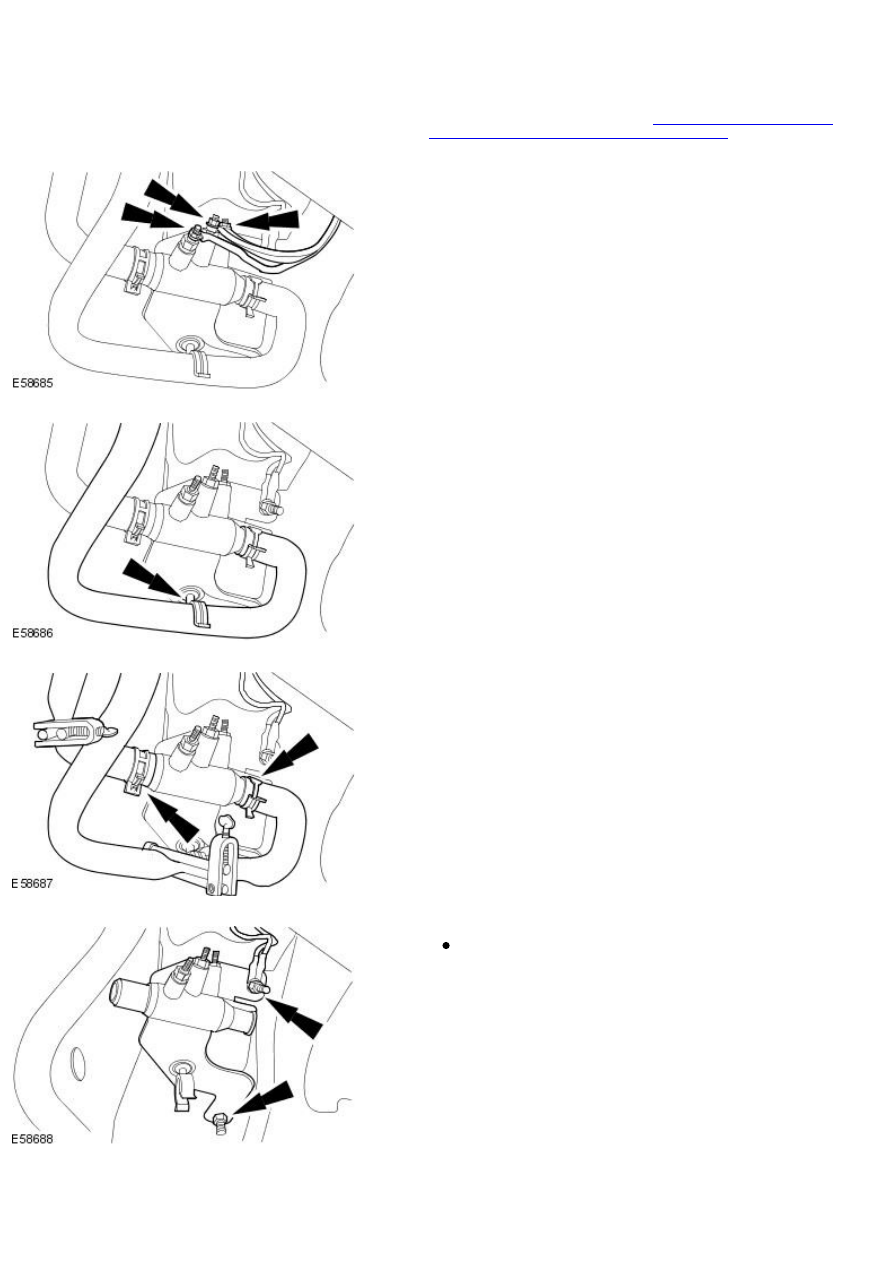

Removal
