Jaguar X-Type Sedan and Estate (Wagon). Manual - part 389





Published: 11-May-2011

Transmission/Transaxle Cooling - Vehicles With: 6-Speed Automatic Transaxle -
AWF21 - Transmission CoolingVehicles With: 6-Speed Automatic Transaxle - AWF21

Description and Operation

COMPONENT LOCATION - AW F21 6 SPEED AUTOMATIC TRANSMISSION - FROM 2009MY

Item

Part Number

Description

1

-

Transmission fluid cooler

2

-

Transmission fluid pipe - to transmission

3

-

Transmission fluid pipe - from transmission

OVERVIEW

The AW F21 transmission uses an external fluid cooler to reduce the temperature of the transmission fluid.

SYSTEM OPERATION

Fluid is supplied from the transmission fluid pump into the lower connection of the cooler. After passing through the cooler, the fluid passes
out of the upper connection and is returned to the transmission fluid pan.

SYSTEM DESCRIPTION

The transmission fluid cooler is attached to the

LH (left-hand)

 end of the radiator. The fluid cooler is an aluminum housing comprising

louvred fins and plates. The plates allow a cross-flow of transmission fluid and engine coolant through the cooler. The plates are immersed
in engine coolant from the 'cold' side of the radiator which provides cooling of the transmission fluid by the temperature differential between
the transmission fluid and the engine coolant.

The radiator is divided so that any coolant passing through the top quarter of the radiator will also pass through the transmission oil cooler.
There is a variable restrictor in the coolant bottom hose to allow the correct coolant flow through the transmission fluid cooler to optimise
the transmission fluid cooling performance.

*

*

*

*

Published: 11-May-2011

Transmission/Transaxle Cooling - Vehicles With: 6-Speed Automatic Transaxle -
AWF21 - Transmission Cooling

Diagnosis and Testing

Inspection and Verification

1. Verify the customer concern by operating the system.

1.

2. Visually inspect for obvious signs of mechanical or electrical damage.

2.

Visual Inspection Chart

Mechanical

Feed and return tubes
Connections to the automatic transmission and the automatic transmission fluid cooler.
Automatic transmission fluid level

3. If an obvious cause for an observed or reported concern is found, correct the cause (if possible) before proceeding to the next

step.

3.

4. If the concern is not visually evident, verify the symptom and refer to the Symptom chart.

4.

Symptom Chart

Symptom Chart

Symptom

Possible Sources

Action

Loss of automatic
transmission fluid.

Connections to the automatic transmission and the
automatic transmission fluid cooler.

Check the torque of the tubes, if correct, check
the tubes and connections.

Loss of the automatic
transmission fluid.

Leak at transmission fluid cooler.

INSTALL new transmission fluid cooler.

Published: 11-May-2011

Transmission/Transaxle Cooling - Vehicles With: 6-Speed Automatic Transaxle -
AWF21 - Transmission Fluid Cooler

Removal and Installation

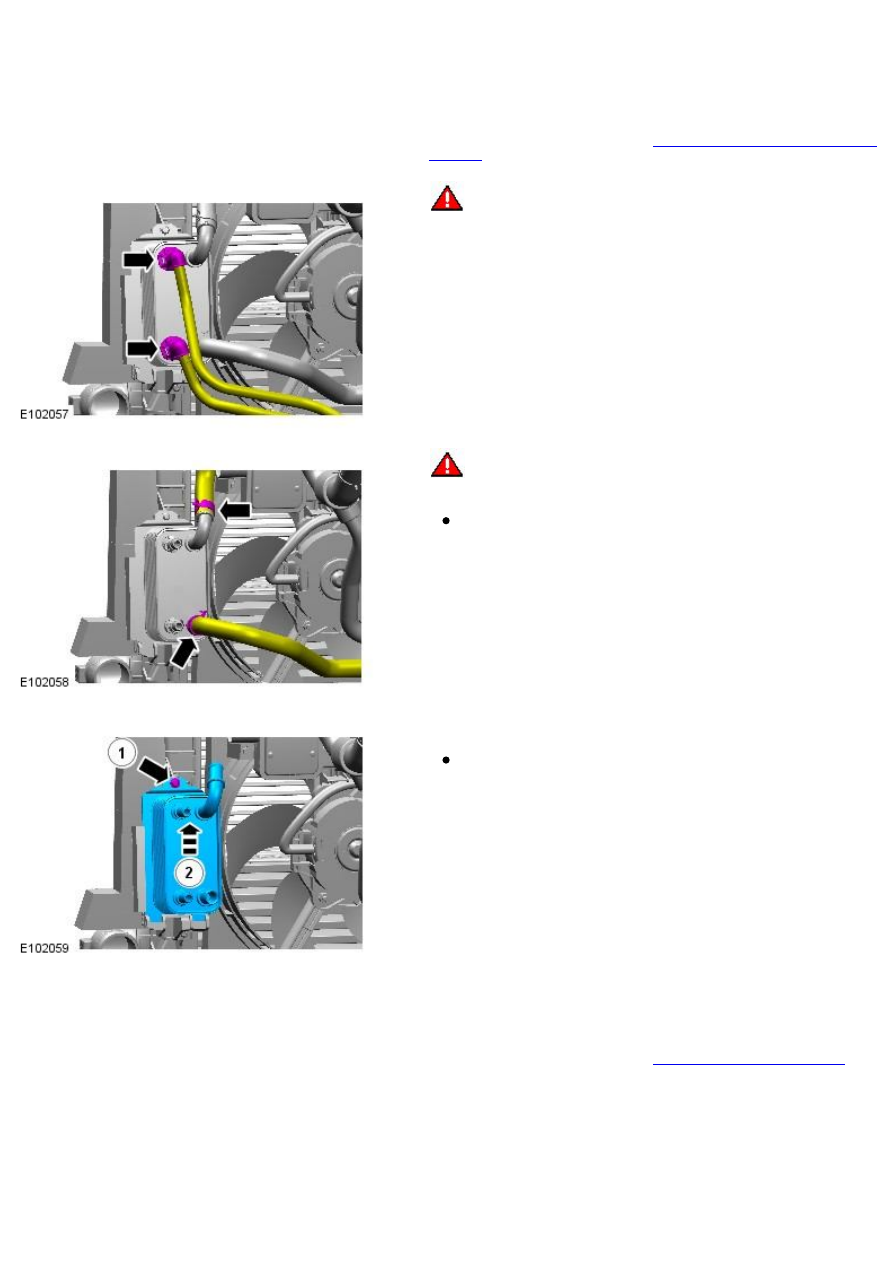

Removal

1. Drain the cooling system.

For additional information, refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03B Engine Cooling - 2.0L Duratorq-TDCi/2.2L

Duratorq-TDCi (110kW /150PS) - Puma, General Procedures).

2.

W ARNING: Be prepared to catch escaping fluid.

• NOTE: Use suitable paper to absorb and escaping fluid.

Disconnect the 2 transmission fluid cooler tubes from the transmission
fluid cooler.

3.

W ARNING: Be prepared to catch escaping fluid.

Disconnect the 2 coolant hoses from the transmission fluid cooler.

Release the 2 clips.

4. Remove the Torx screw securing the transmission fluid cooler to the

cooling pack.

Release the transmission fluid cooler from the cooling pack.

Installation

1. To install, reverse the removal procedure.

2. Check automatic transmission fluid level.

For additional information, refer to:

Transmission Fluid Level Check

(307-01B Automatic Transmission/Transaxle - Vehicles W ith: 6-Speed
Automatic Transaxle - AWF21, General Procedures).

Published: 11-May-2011

Transmission/Transaxle Cooling - Vehicles With: 6-Speed Automatic Transaxle -
AWF21 - Transmission Fluid Cooler Return Tube

Removal and Installation

Removal

1. Remove the radiator splash shield.

For additional information, refer to:

Radiator Splash Shield

 (501-02 Front

End Body Panels, Removal and Installation).

2. Remove the charge air cooler intake pipe.

Release the 2 hose clips.

Remove the 2 bolts.

3.

W ARNING: Be prepared to catch escaping fluid.

• NOTE: Use suitable paper to absorb and escaping fluid.

Disconnect the transmission fluid cooler return tube from the
transmission.

Remove the Torx bolt.

4.

W ARNING: Be prepared to catch escaping fluid.

• NOTE: Use suitable paper to absorb and escaping fluid.

Disconnect the transmission fluid cooler return tube from the
transmission fluid cooler.

5. Remove the transmission fluid cooler supply tube.

Installation

1. Install the transmission fluid cooler supply tube.
