Jaguar X-Type Sedan and Estate (Wagon). Manual - part 388





Published: 11-May-2011

Transmission/Transaxle Cooling - Vehicles With: 5-Speed Automatic Transaxle -
JATCO - Transmission Fluid Cooler

Removal and Installation

Special Tool(s)

Quick fit connector releasing tool

310-044

Removal

WARNING: Whenever releasing the transmission cooling system fluid, take care to prevent fluid scalding. Failure to follow these

instructions may result in personal injury.

1. Remove the front bumper. For additional information, refer to Section

501-19 Bumpers

.

2. NOTE: Lower transmission fluid cooler tube shown, upper similar.

• NOTE: Allow the fluid to drain into a suitable container.

Detach the transmission cooler tube.

1. Install the special tool.

2. Detach the transmission cooler tube.

3. Detach the power assisted steering oil cooler.

4. Remove the transmission fluid cooler.

Installation

1. To install reverse the removal procedure.

1. Tighten to 7 Nm.

2. Tighten to 7 Nm.

3.

CAUTION: Use of any transmission fluid other than the

recommended fluid, will cause transmission damage.

Carry out a transmission fluid level check. For additional information,
refer to Section

 307-01A Automatic Transmission/Transaxle

Section

307-01B Automatic Transmission/Transaxle

.

Published: 11-May-2011

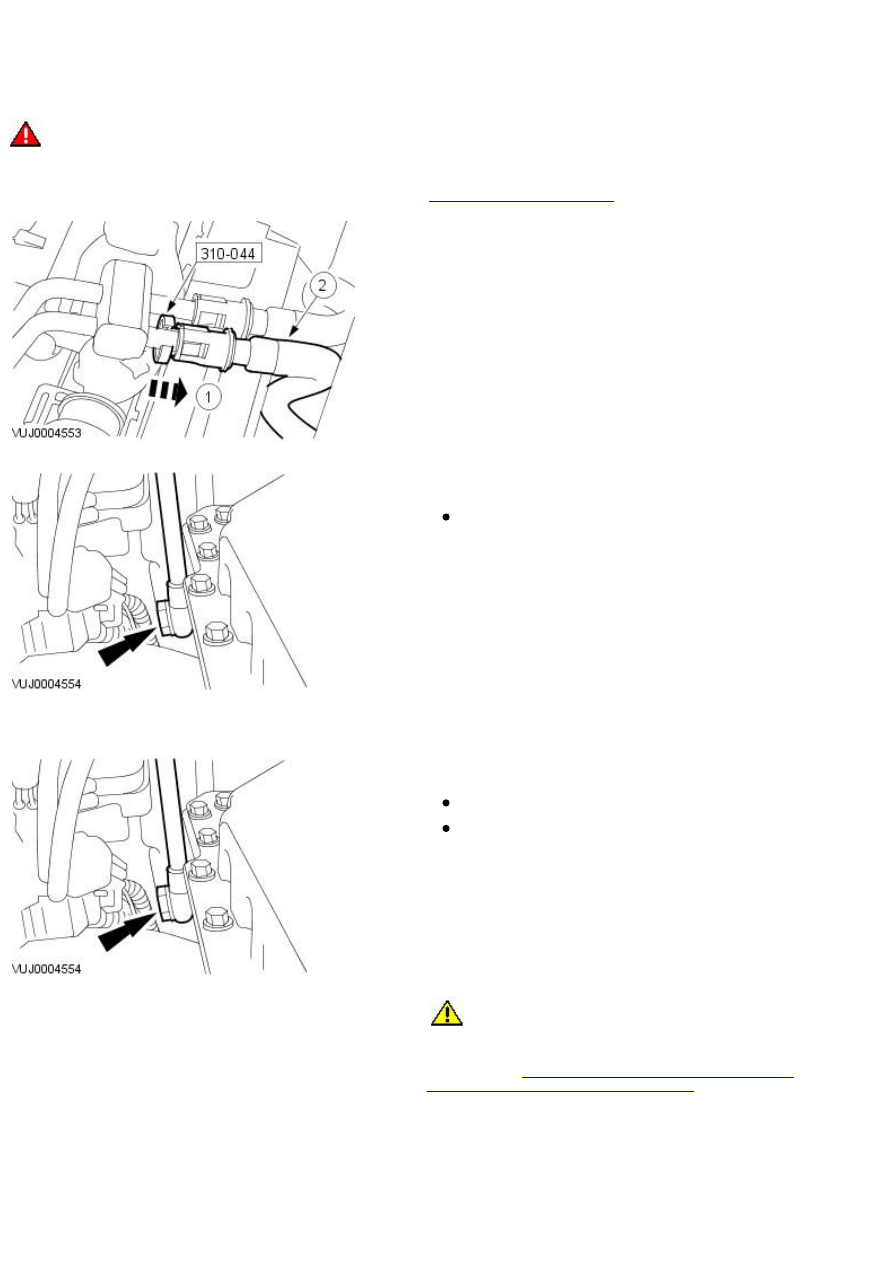

Transmission/Transaxle Cooling - Vehicles With: 5-Speed Automatic Transaxle -
JATCO - Transmission Fluid Cooler Tubes

Removal and Installation

Removal

WARNING: Whenever releasing the transmission cooling system fluid, take care to prevent fluid scalding. Failure to follow these

instructions may result in personal injury.

1. Remove the undertray. For additional information, refer toSection

501-02 Front End Body Panels

.

2. NOTE: Lower transmission fluid cooler tube shown, upper similar.

• NOTE: Allow the fluid to drain into a suitable container.

Detach the transmission cooler tube.

1. Install the special tool.

2. Detach the transmission cooler tube.

3. NOTE: Lower transmission fluid cooler tube shown, upper similar.

Remove the transmission fluid cooler tube.

Remove and discard the sealing washers.

Installation

1. NOTE: Lower transmission fluid cooler tube shown, upper similar.

To install reverse the removal procedure.

Install new sealing washers.

Tighten to 35 Nm.

2.

CAUTION: Use of any transmission fluid other than the

recommended fluid, will cause transmission damage.

Carry out a transmission fluid level check. For additional information,
refer to Section

 307-01A Automatic Transmission/Transaxle

Section

307-01B Automatic Transmission/Transaxle

.

Published: 11-May-2011

Transmission/Transaxle Cooling - Vehicles With: 6-Speed Automatic Transaxle -
AWF21 -

General Specifications

Item

Specification

Automatic transmission fluid

WSS-M2C922-A1

Torque Specifications

Description

Nm

lb-ft

lb-in

Automatic transmission fluid cooler tube union

35

26

-
