7. Raise the engine and transmission assembly onto the mounting.

Tighten the nut to 130 Nm.

8. Remove the special tool.

9. Attach the battery ground cable.

Tighten the bolt to 25 Nm.

10. Attach the transmission selector cable to the bracket.

Release the locking sleeve and attach to the bracket.

11. Attach the transmission selector cable and lever to the transmission

control module (TCM).

Tighten the nut to 13 Nm.

12. Connect the TCM electrical connector.

13. Raise the vehicle.

14. Connect the transmission fluid cooler tubes.

Tighten the bolts to 10 Nm.

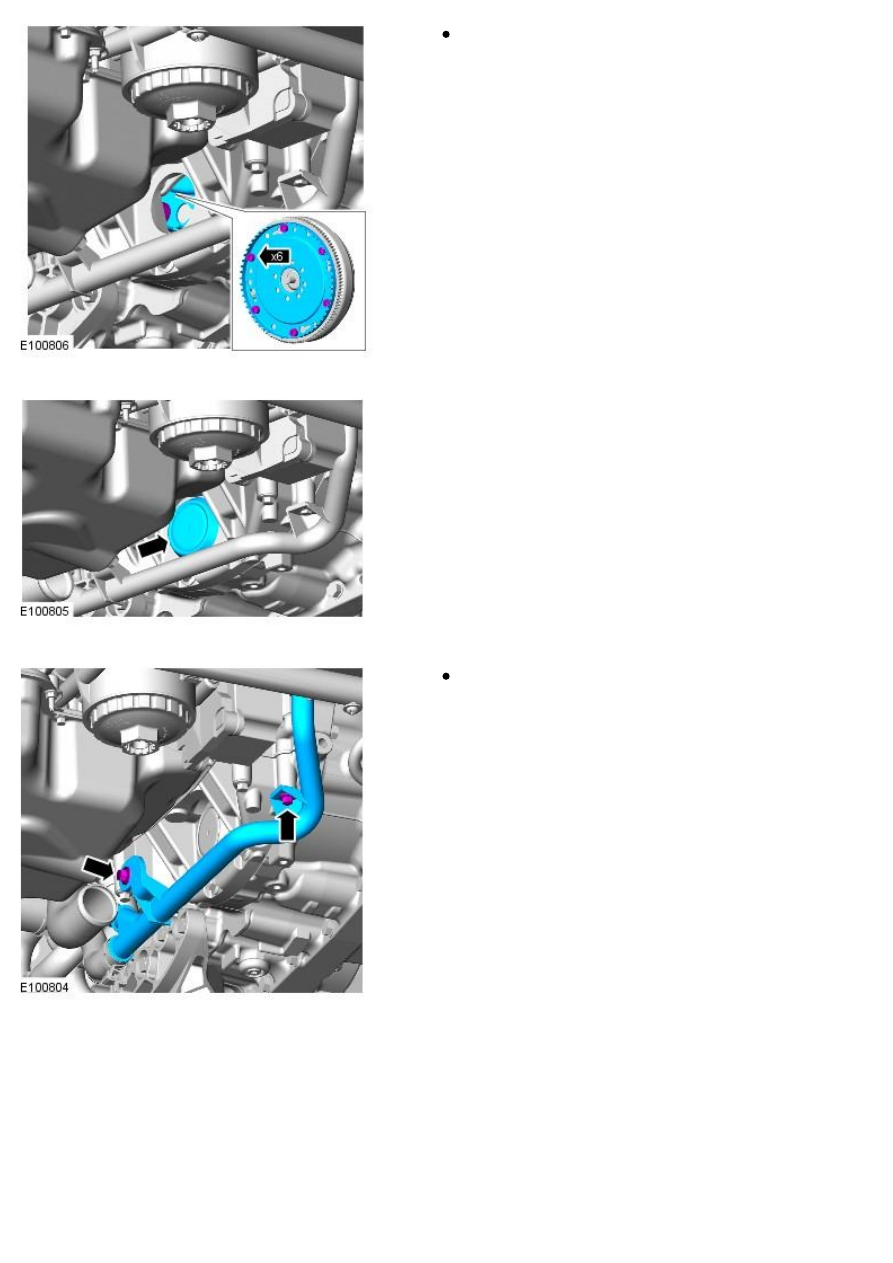

15. Secure the torque convertor to the flexplate.

Tighten the bolts 60 Nm.

16. Install the flexplate cover.

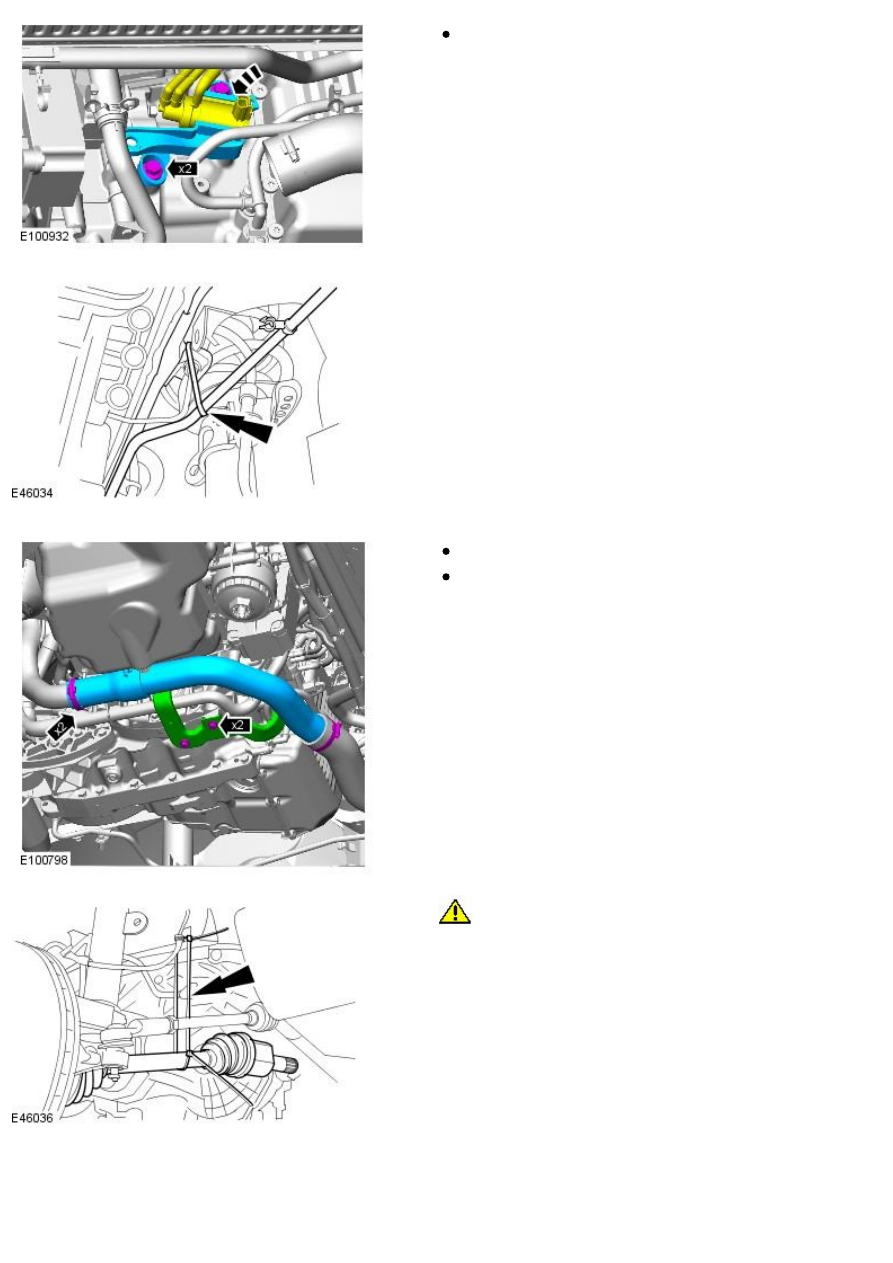

17. Secure the coolant pipe to the engine.

Tighten the bolts to 10 Nm.

18. Secure the emission control valve.

Tighten the bolts to 30 Nm.

19. Release the power steering fluid pipe.

20. Install the charge air cooler intake pipe.

Tighten the hose clips.

Tighten the bolts to 35 Nm.

21.

CAUTION: Make sure the halfshaft constant velocity (CV) joints

do not over articulate. Failure to follow this instruction may result in
damage to the CV joints.

Release the LH halfshaft.
