22. Release the transmission mounting.

Remove the nut.

23. Lower the engine sufficiently allowing the transmission assembly to

clear the mounting.

24. Remove the 3 transmission assembly upper bolts.

25. Raise the vehicle.

26. Remove the 2 transmission assembly rear bolts.

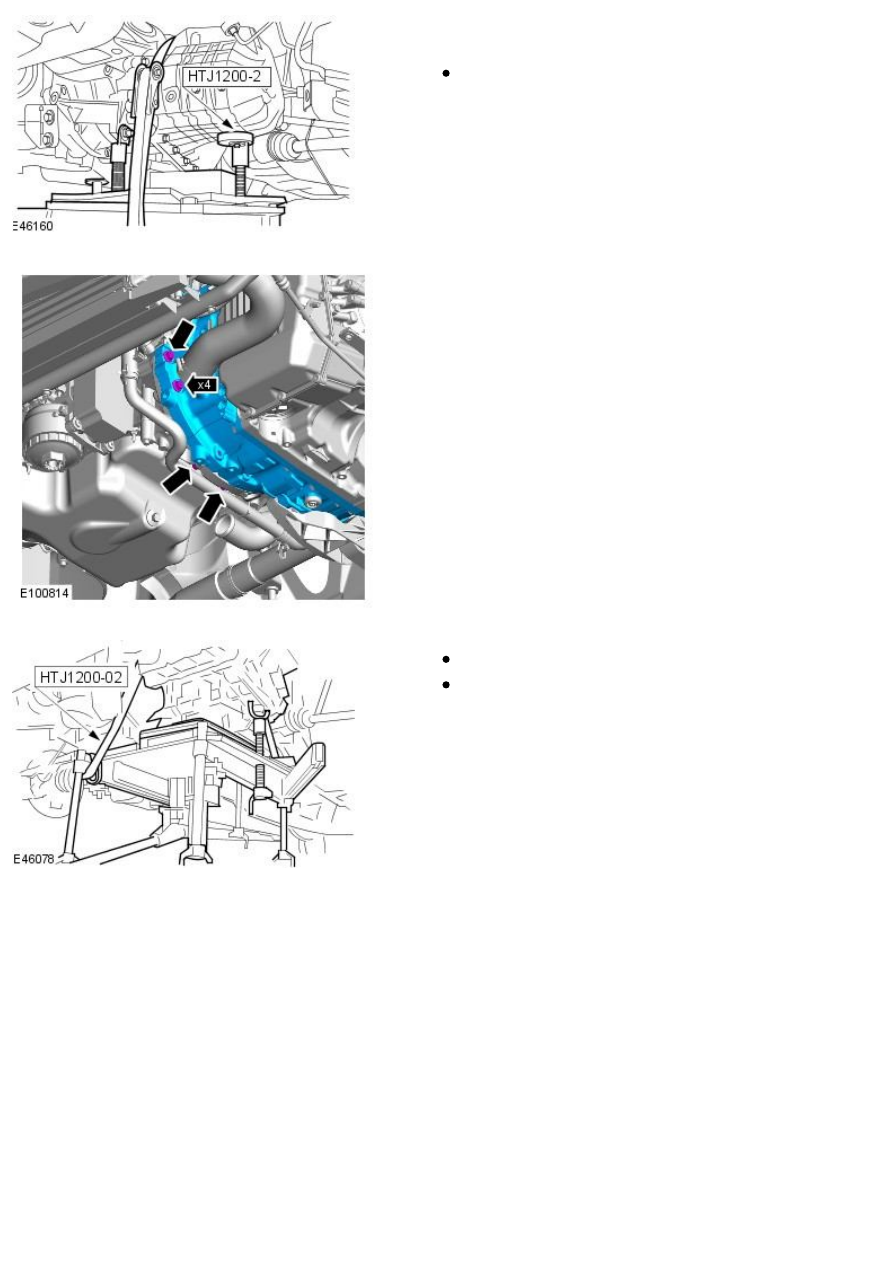

27. NOTE: Some variation in the illustrations may occur, but the essential
information is always correct.

Align the powertrain assembly jack to the transmission.

Secure the transmission to the powertrain assembly jack.

28. Remove the 4 transmission assembly lower bolts.

29. Remove the transmission.

Detach the transmission from the drive plate.

Lower the powertrain assembly jack and transmission assembly.

Published: 11-May-2011

Automatic Transmission/Transaxle - Vehicles With: 6-Speed Automatic Transaxle -
AWF21 - Transmission

Installation

Special Tool(s)

Power train assembly jack

HTJ1200-2

Engine support bracket

303-021

Installation

1. Install the transmission.

Raise the powertrain assembly jack and transmission assembly.

2. Install the transmission assembly lower bolts.

Tighten the bolts to 48 Nm.

3. Install the transmission assembly rear bolts.

Tighten the bolts to 48 Nm.

4. NOTE: Some variation in the illustrations may occur, but the essential
information is always correct.

Remove the powertrain assembly jack.

5. Lower the vehicle.

6. Install the transmission assembly upper bolts.

Tighten the bolts to 48 Nm.
