2. Connect the transmission fluid cooler return tube to the transmission

fluid cooler.

3. Connect the transmission fluid cooler return tube to the transmission.

Tighten to 10 Nm.

4. Install the charge air cooler intake pipe.

Tighten the hose clips.

Tighten the bolts to 35 Nm.

5. Check and top-up the transmission fluid level.

For additional information, refer to:

Transmission Fluid Level Check

(307-01B Automatic Transmission/Transaxle - Vehicles W ith: 6-Speed
Automatic Transaxle - AWF21, General Procedures).

6. Install the radiator splash shield.

For additional information, refer to:

Radiator Splash Shield

 (501-02 Front

End Body Panels, Removal and Installation).

Published: 11-May-2011

Transmission/Transaxle Cooling - Vehicles With: 6-Speed Automatic Transaxle -
AWF21 - Transmission Fluid Cooler Supply Tube

Removal and Installation

Removal

1. Remove the radiator splash shield.

For additional information, refer to:

Radiator Splash Shield

 (501-02 Front

End Body Panels, Removal and Installation).

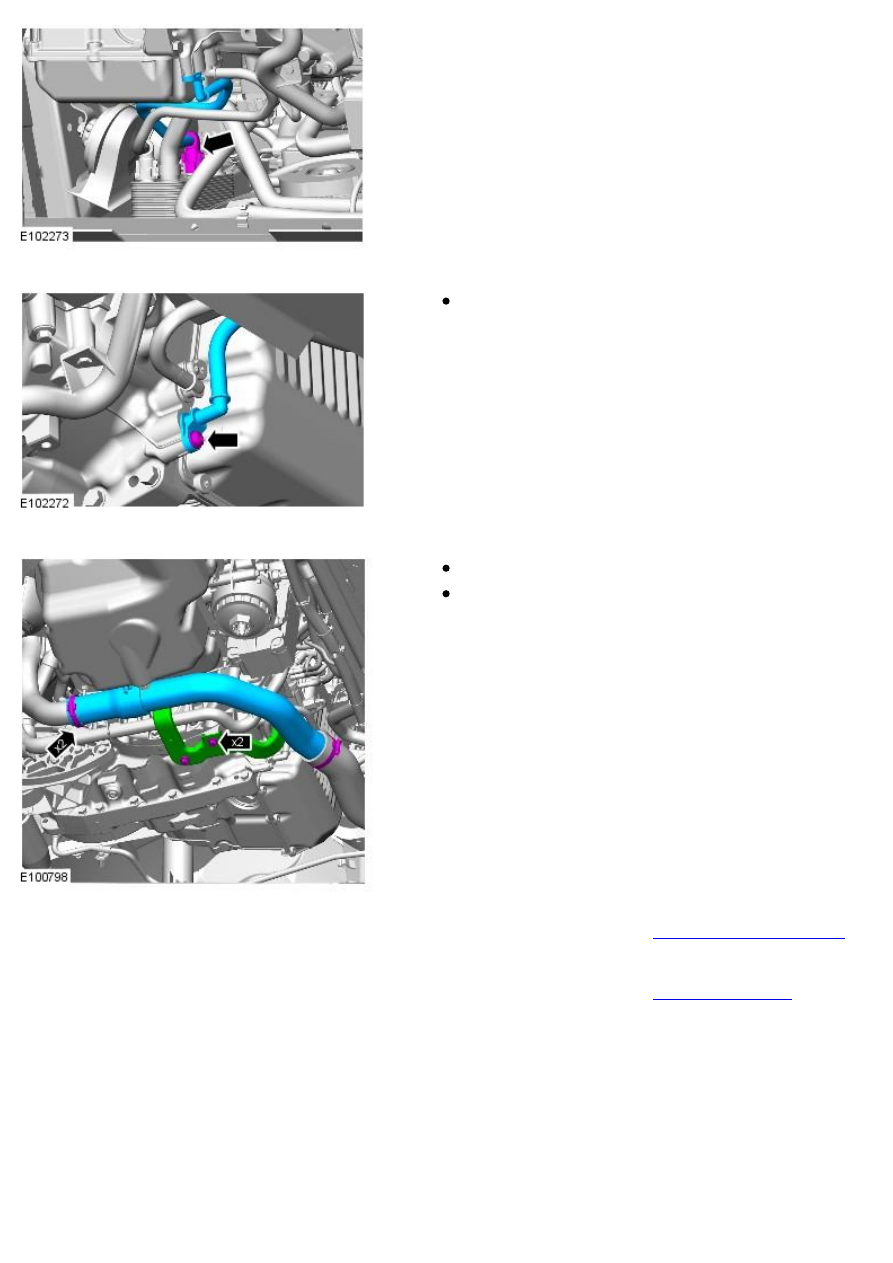

2. Remove the charge air cooler intake pipe.

Release the 2 hose clips.

Remove the 2 bolts.

3.

W ARNING: Be prepared to catch escaping fluid.

• NOTE: Use suitable paper to absorb and escaping fluid.

Disconnect the transmission fluid cooler supply tube from the
transmission.

Remove the Torx bolt.

4.

W ARNING: Be prepared to catch escaping fluid.

• NOTE: Use suitable paper to absorb and escaping fluid.

Disconnect the transmission fluid cooler supply tube from the
transmission fluid cooler.

5. Remove the transmission fluid cooler supply tube.

Installation

1. Install the transmission fluid cooler supply tube.

2. Connect the transmission fluid cooler supply tube to the transmission

fluid cooler.

3. Connect the transmission fluid cooler supply tube to the transmission.

Tighten to 10 Nm.

4. Install the charge air cooler intake pipe.

Tighten the hose clips.

Tighten the bolts to 35 Nm.

5. Check and top-up the transmission fluid level.

For additional information, refer to:

Transmission Fluid Level Check

(307-01B Automatic Transmission/Transaxle - Vehicles W ith: 6-Speed
Automatic Transaxle - AWF21, General Procedures).

6. Install the radiator splash shield.

For additional information, refer to:

Radiator Splash Shield

 (501-02 Front

End Body Panels, Removal and Installation).

Published: 11-May-2011

Automatic Transmission/Transaxle External Controls - Vehicles With: 5-Speed
Automatic Transaxle - JATCO -

Torque Specifications

Description

Nm

lb-ft

lb-in

Selector cable shield

10

7

-

Selector cable retaining bracket

10

7

-
