Item

Description

1

Acceptable Drive Belt Cracking

2

Unacceptable Drive Belt Damage

The drive belt should be inspected at every routine service for excessive wear and damage. A drive belt which displays symptoms of cracking
may be perfectly fit for further service.

Should cracking be detected, serviceability may be assessed using the following guidelines:

Fifteen cracks per rib over a 100 mm length of drive belt is acceptable.
Section(s) of belt missing from any rib is not acceptable and the drive belt must be renewed.

Automatic Belt Tensioner

• NOTE: Petrol engine belt tensioner shown, diesel engine belt tensioner similar in operation.

The automatic belt tensioners consist of an idler pulley which is free to rotate on a bearing, located at the end of a spring-loaded pivot arm.

The pivot arm can be partially rotated to slacken the belt and allow belt removal and installation.

*
*

*

*

*

*

*

*

*

*

Published: 11-May-2011

Accessory Drive - Accessory Drive

Diagnosis and Testing

Inspection and Verification

1. Verify the customer concern.

1.

2. Visually inspect for obvious signs of mechanical damage.

2.

Visual Inspection Chart

Mechanical

Damaged or contaminated belt
Belt tension
Belt tensioner
Pulleys
Loose hardware

3. If an obvious cause for an observed or reported concern is found, correct the cause (if possible) before proceeding to the next

step.

3.

4. If the concern is not visually evident, verify the symptom and refer to the symptom chart.

4.

Symptom Chart

Symptom Chart

Symptom

Possible Sources

Action

Belt noise or
squeal

Pulley(s)
Lubricant or other
contamination
Belt

DETERMINE where the noise is coming from. CHECK pulley alignment, freedom of rotation or
damage. REPAIR or INSTALL new parts as necessary.
CHECK belt for contamination. REMOVE belt and wash with detergent and water. If belt cannot be
cleaned or is damaged, INSTALL a new belt. For additional information refer to

Accessory Drive

Belt - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

 or

REFER to:

Accessory Drive Belt - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

(303-05 Accessory Drive, Removal and Installation).
CHECK belt for correct application.

Belt does not
hold tension

Belt cracking or
damaged
Tensioner worn or
damaged

INSPECT belt for cracking or damage. INSTALL a new belt if required. For additional information
refer to

Accessory Drive Belt - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

 or

REFER to:

Accessory Drive Belt - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

(303-05 Accessory Drive, Removal and Installation).
CHECK belt tensioner for damage and correct operation. INSTALL a new belt tensioner if required.
For additional information refer to

Accessory Drive Belt Tensioner - 2.0L NA V6 - AJV6/2.5L NA V6

- AJV6/3.0L NA V6 - AJ27

 or

REFER to:

Accessory Drive Belt Tensioner - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW/150PS)

- Puma

 (303-05 Accessory Drive, Removal and Installation).

Component Tests

Belt Tensioner-Mechanical

The only mechanical check that needs to be made is a check for tensioner "stick, grab or bind".

1. Remove the belt in the area of the tensioner.

1.

2. Using the correct tool, rotate the tensioner from its relaxed position through its full stroke and back to the relaxed position to

make sure there is no "stick, grab or bind", and to make sure that there is tension on the tensioner spring.

2.

3. If the tensioner meets the above criteria, proceed to test the tensioner dynamically. If the tensioner does not meet the above

criteria install a new tensioner. For additional information, refer to

Accessory Drive Belt Tensioner - 2.0L Duratorq-TDCi/2.2L

Duratorq-TDCi (110kW /150PS) - Puma

 or

REFER to:

Accessory Drive Belt Tensioner - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

 (303-05 Accessory Drive,

Removal and Installation).

3.

Belt Tensioner-Dynamic

The automatic belt tensioner can be checked dynamically as follows:

1. With the engine running, observe belt tensioner movement. The tensioner should move (respond) when the air conditioning clutch

cycles, or when the engine is accelerated rapidly. If the tensioner movement is not constant without the air conditioning clutch
cycling or engine acceleration, a pulley or shaft is probably bent, or a pulley is out of round. Excessive belt rideout (uneven depth
of grooves in the belt) can cause excessive tensioner movement. Check condition by installing a new belt.

1.

2. With the engine off, check routing of the belt. For additional information, refer to the illustrations under Description and

Operation.

2.

3. Rotate the belt tensioner and check for a binding or seized condition. Install a new belt if necessary. For additional information

refer to

Accessory Drive Belt - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

 or

REFER to:

Accessory Drive Belt - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (303-05 Accessory Drive, Removal

and Installation).

3.

Published: 11-May-2011

Accessory Drive - Accessory Drive Belt2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma

Removal and Installation

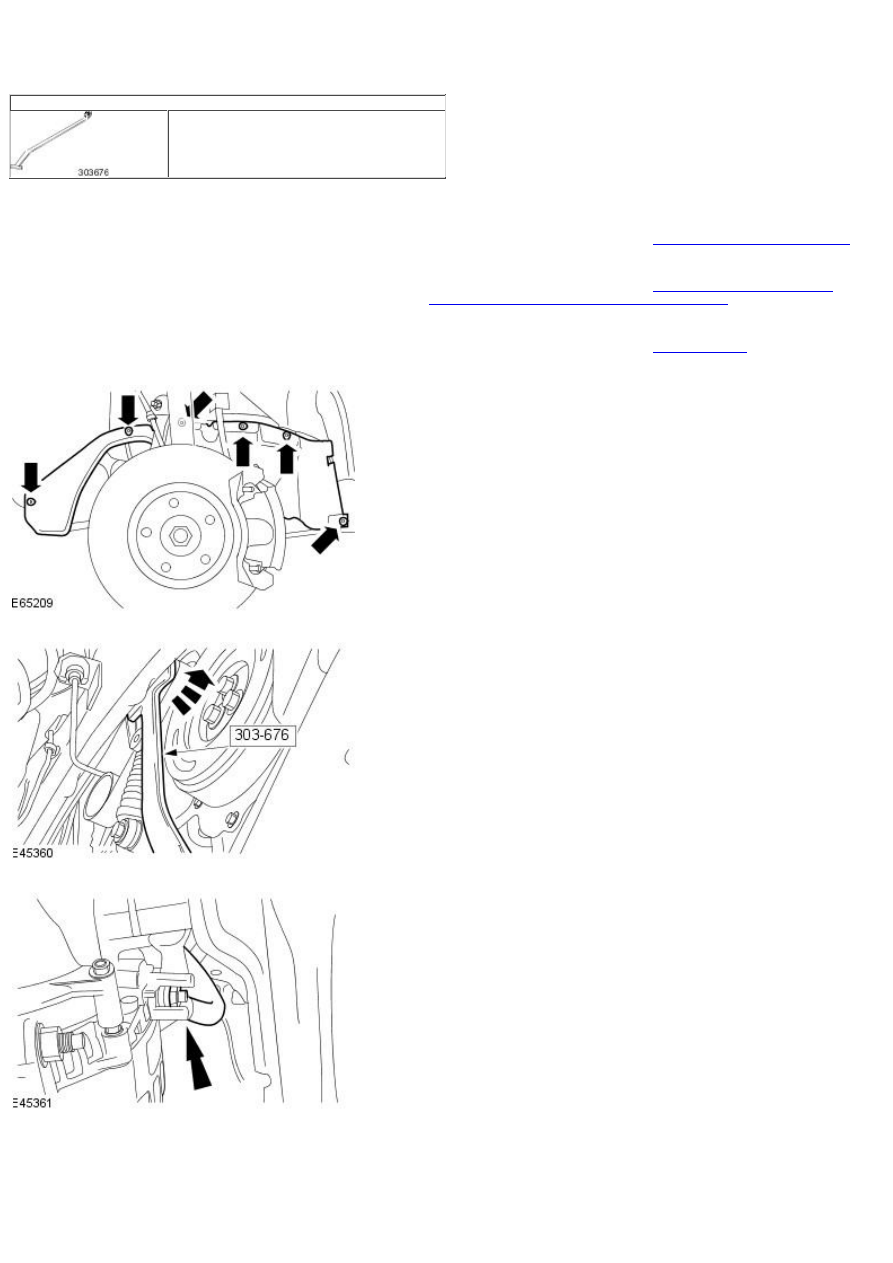

Special Tool(s)

Release tool, belt tensioner

303-676

Removal

1. Disconnect the battery ground cable.

For additional information, refer to:

Battery Disconnect and Connect

(414-01 Battery, Mounting and Cables, General Procedures).

2. Remove the air deflector.

For additional information, refer to:

Air Deflector - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (501-02 Front End Body

Panels, Removal and Installation).

3. Remove the right-hand road wheel.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

4. Remove the right-hand wheel arch liner access panel.

5. Using the special tool, detach the accessory drive belt.

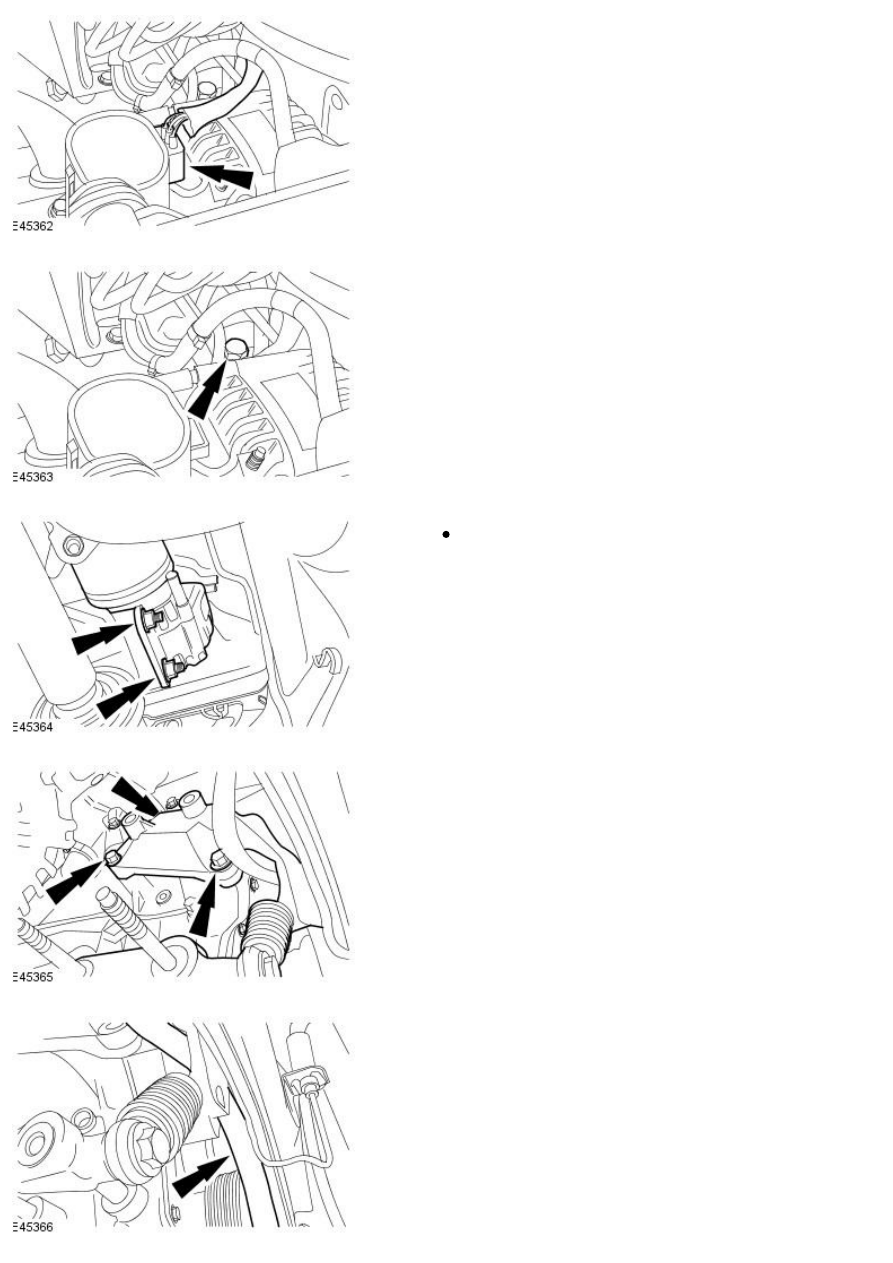

6. Detach the generator positive cable.

7. Disconnect the generator electrical connector.

8. Remove the generator upper retaining bolt.

9. Detach the generator.

Slide the generator rearwards as far away from the accessory drive
belt tensioner assembly as possible.

10. Detach the accessory drive belt tensioner assembly.

11. Remove the accessory drive belt.
