Jaguar X-Type Sedan and Estate (Wagon). Manual - part 287

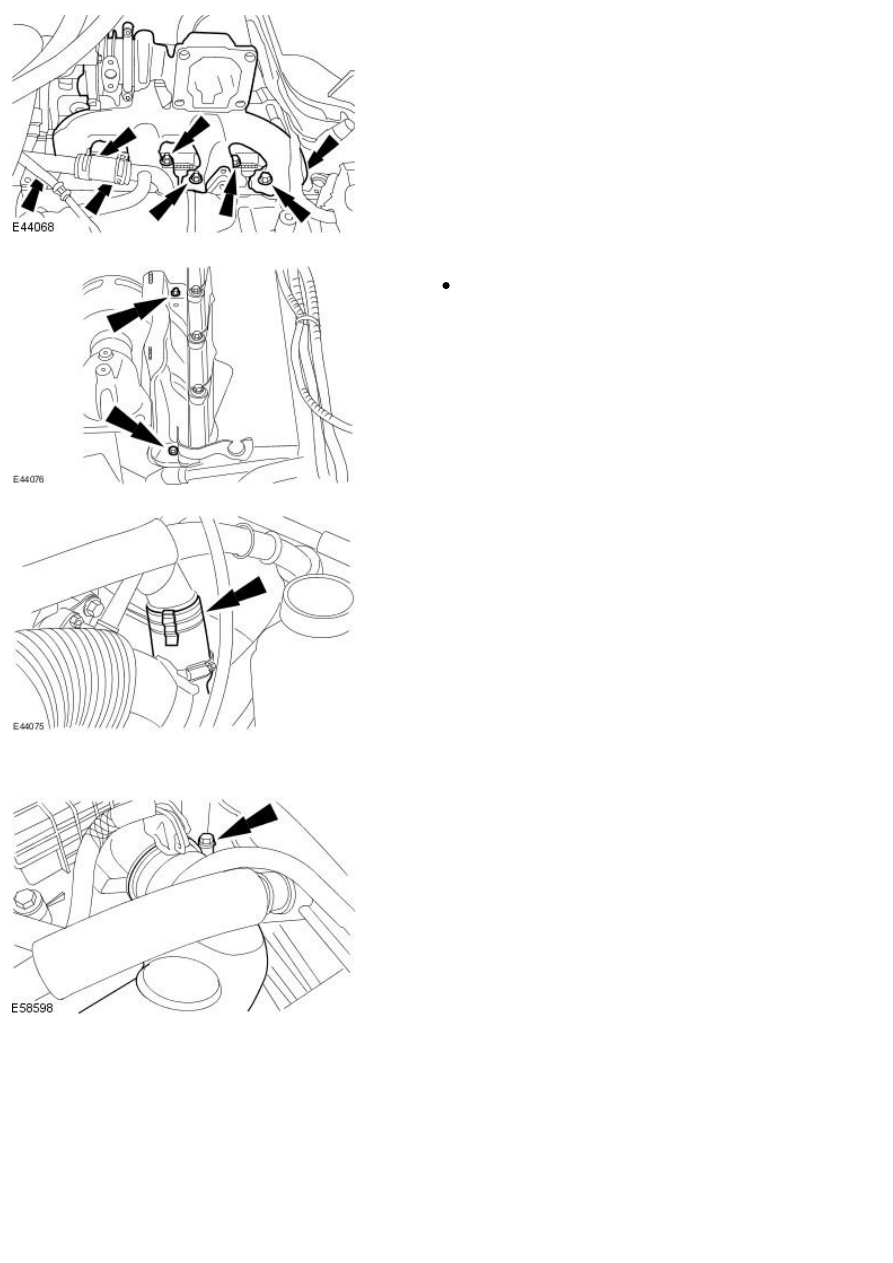

7. NOTE: Install new exhaust manifold retaining nuts and bolts

• NOTE: Vehicle shown raised for clarity.

Loosely install the exhaust manifold retaining nuts and bolts.

8. Install the exhaust manifold gasket retaining studs.

Tighten to 10 Nm.

9. Attach the charge air cooler intake pipe to the turbocharger.

Vehicles built from VIN:E43869

10. NOTE: Install a new air cleaner outlet pipe retaining clip.

Attach the air cleaner outlet pipe to the turbocharger.

11. NOTE: Install a new positive crankcase ventilation hose retaining clip.

Attach the positive crankcase ventilation hose to the valve cover.

12. Connect the electrical connector.

Vehicles built up to VIN:E43868

13. NOTE: Install a new air cleaner outlet pipe retaining clip.

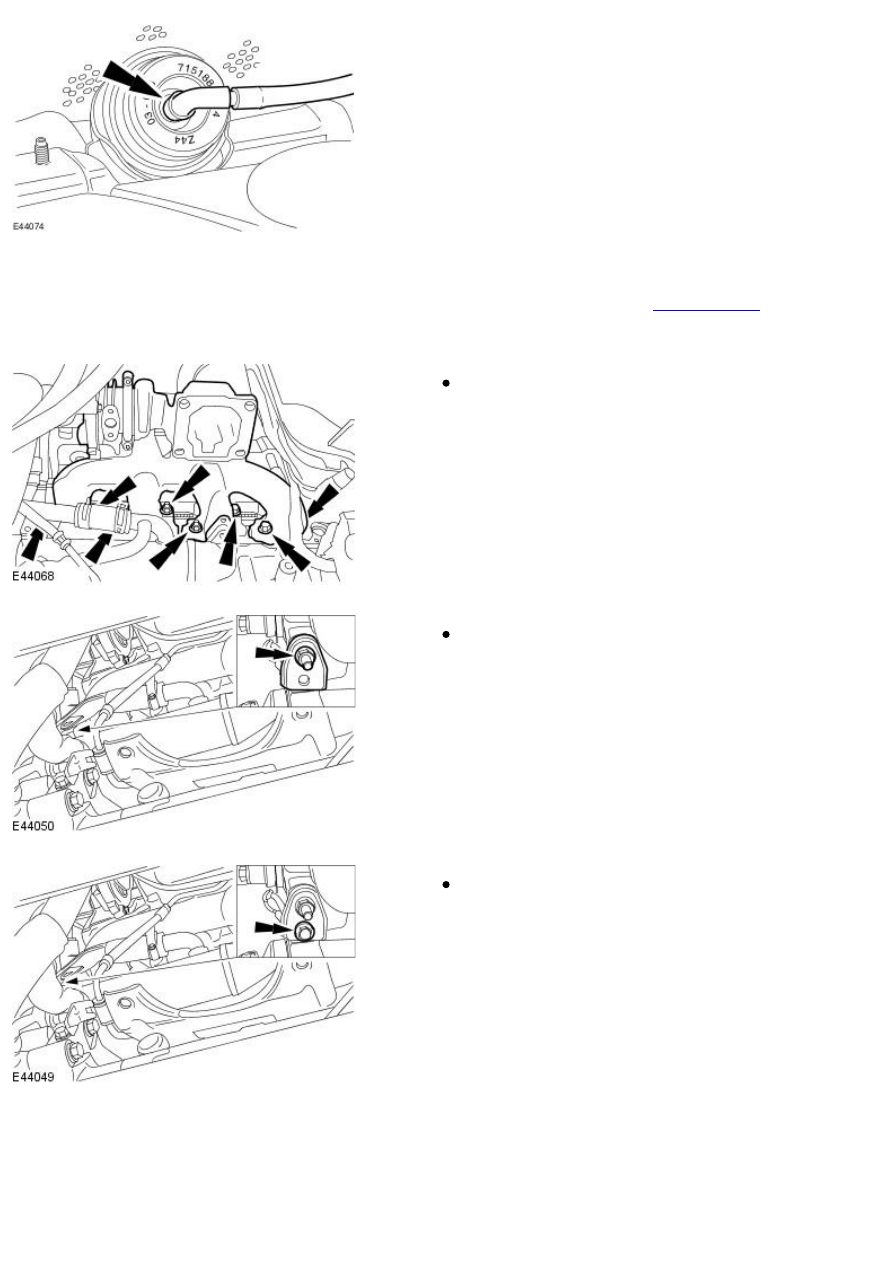

Attach the air cleaner outlet pipe to the turbocharger.

14. NOTE: Install a new positive crankcase ventilation hose retaining clip.

Attach the positive crankcase ventilation hose to the valve cover.

15. Connect the vacuum hose.

All vehicles

16. Install the cowl vent screen.

For additional information, refer to:

Cowl Vent Screen

 (501-02 Front End

Body Panels, Removal and Installation).

17. Raise the vehicle.

18. Tighten the exhaust manifold retaining nuts and bolts.

Tighten to 40 Nm.

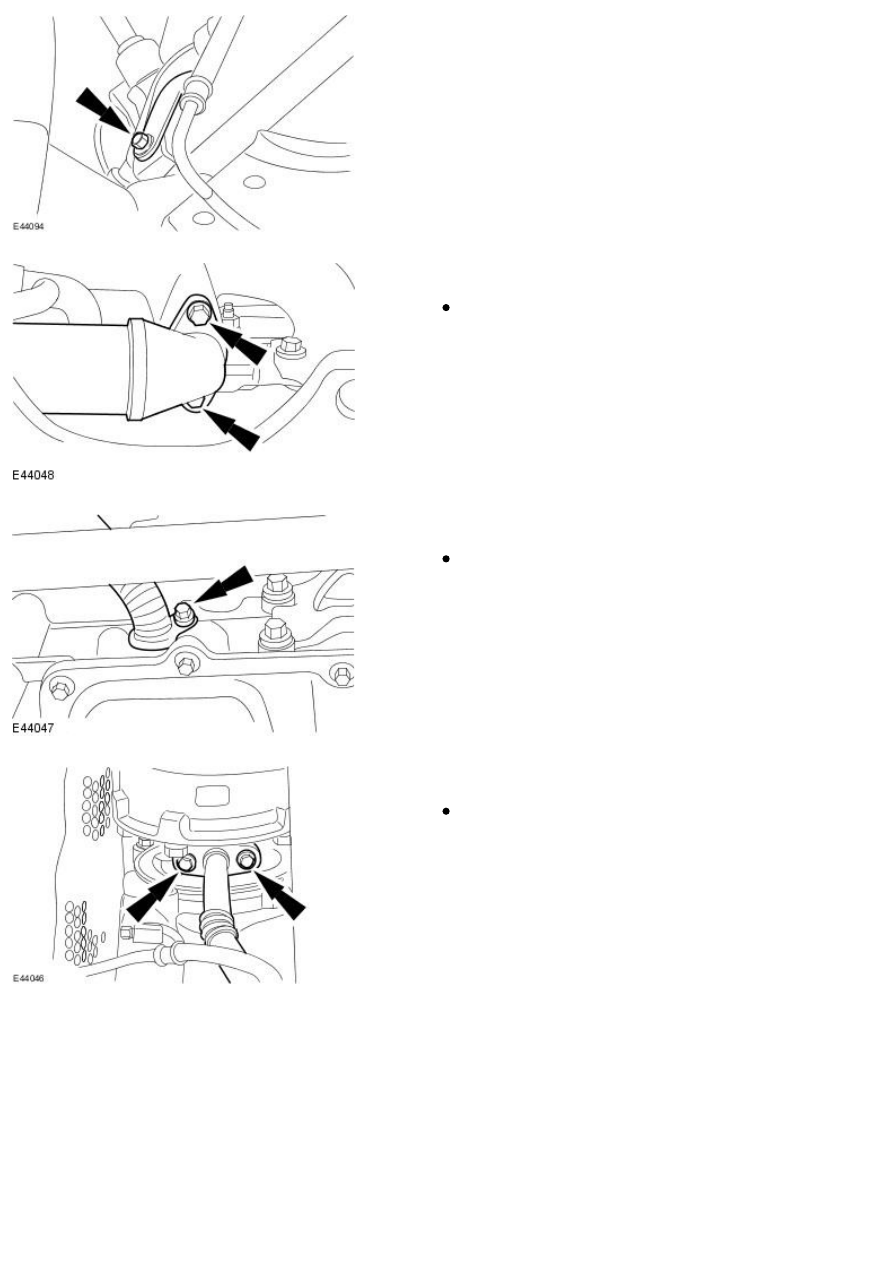

19. Install the EGR cooler mount bracket.

Tighten to 10 Nm.

20. Install the EGR cooler mount bracket retaining bolt.

Tighten to 10 Nm.

21. Attach the coolant pipe to the EGR cooler.

22. NOTE: Install a new gasket.

Attach the EGR cooler to the exhaust manifold.

Tighten to 37 Nm.

23. NOTE: Install a new O-ring seal.

Install the oil return tube.

Tighten to 10 Nm.

24. NOTE: Install a new gasket.

Attach the oil return tube to the turbocharger.

Tighten to 10 Nm.

Vehicles built from VIN:E25782
