Jaguar X-Type Sedan and Estate (Wagon). Manual - part 285

Published: 11-May-2011

Fuel Charging and Controls - Turbocharger - Turbocharger

Removal and Installation

Removal

All vehicles

1. Remove the catalytic converter.

For additional information, refer to:

Catalytic Converter - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (309-00 Exhaust

System, Removal and Installation).

Vehicles with 2.2L diesel engine

2. Remove the right-hand halfshaft.

For additional information, refer to:

Front Halfshaft RH - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (205-04 Front Drive

Halfshafts, Removal and Installation).

Vehicles built up to VIN:E25781

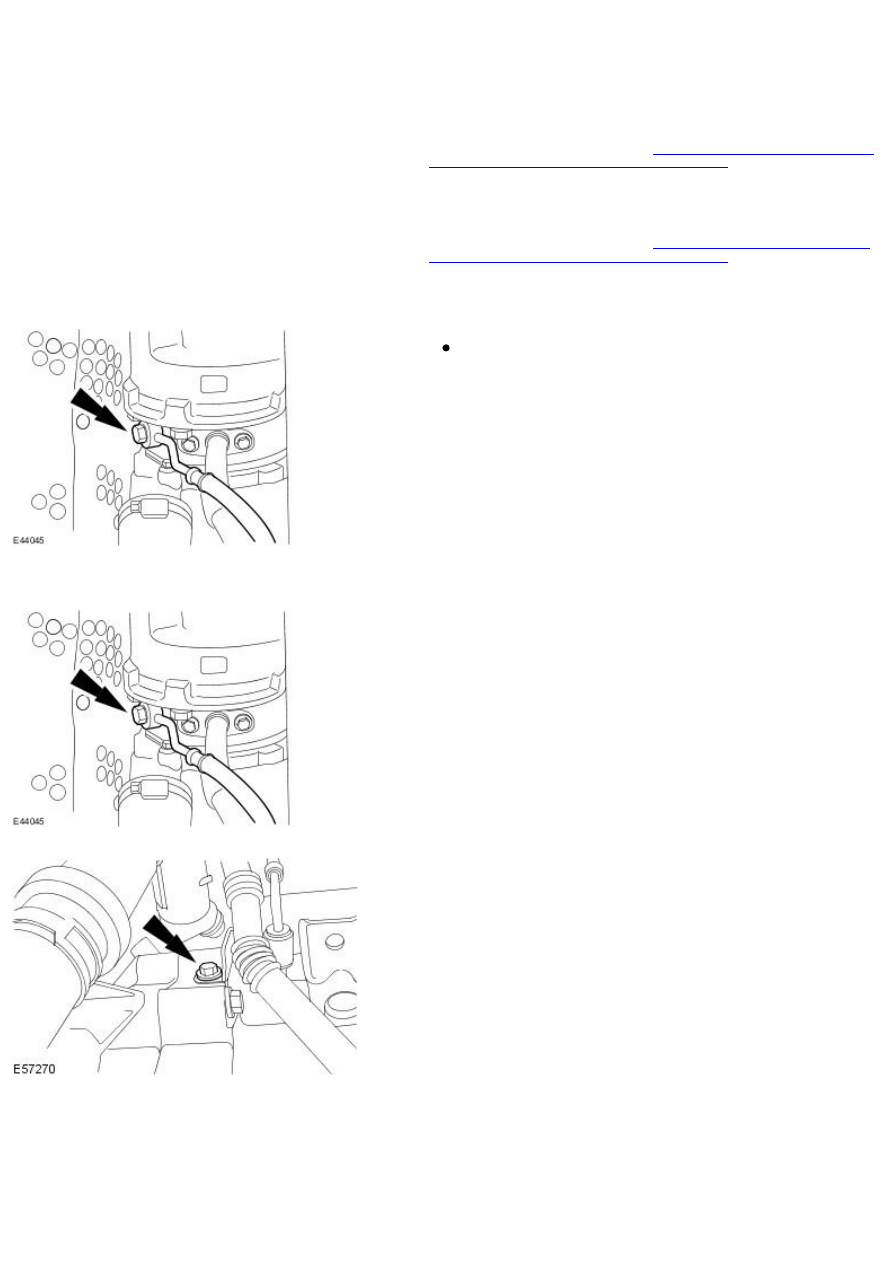

3. Detach the oil supply tube from the turbocharger.

Discard the sealing washers.

Vehicles built from VIN:E25782

4. Detach the oil supply tube from the turbocharger.

5. Detach the oil supply tube.

6. Remove the oil supply tube.

All vehicles

7. Detach the oil return tube from the turbocharger.

Discard the gasket.

8. Remove the oil return tube.

Discard the O-ring seal.

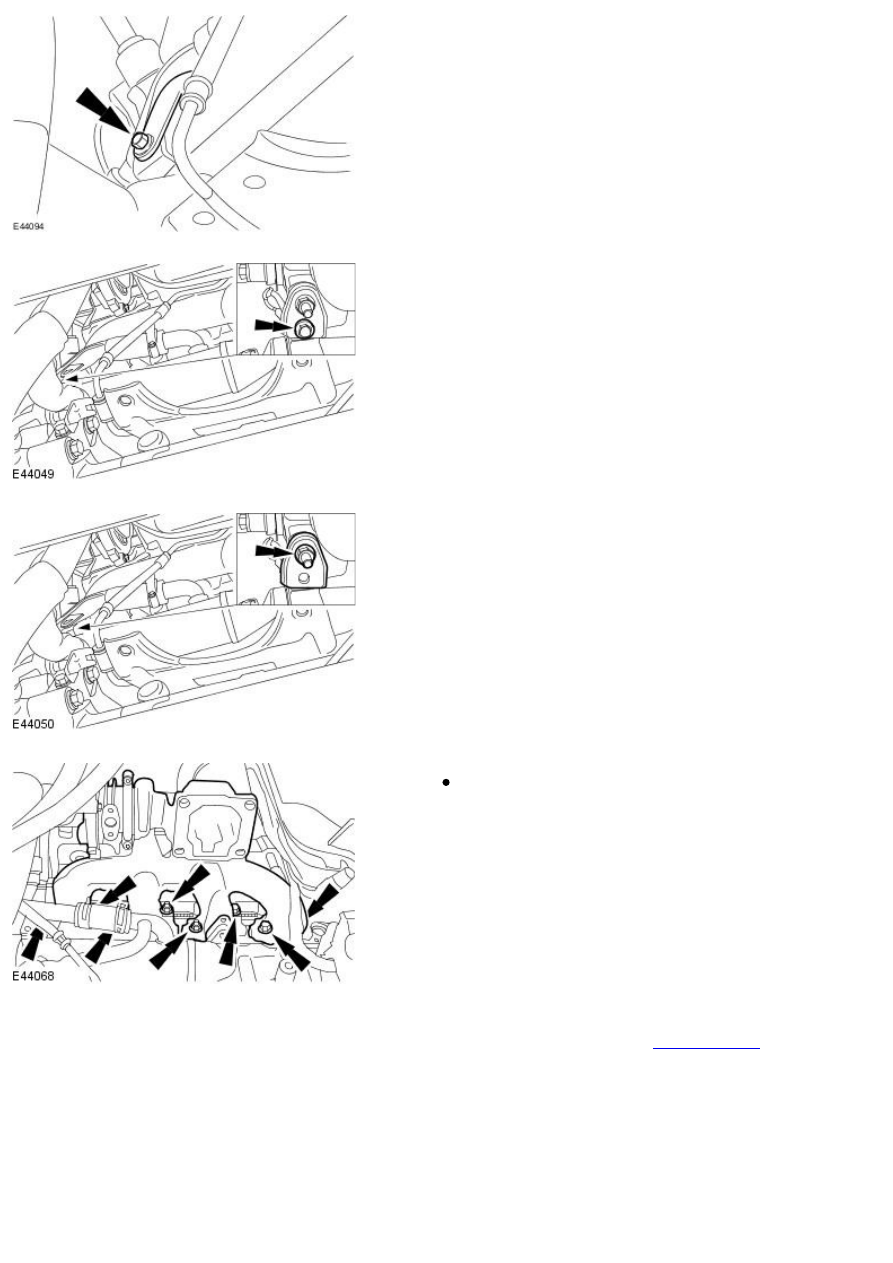

9. Detach the exhaust gas recirculation (EGR) cooler from the exhaust

manifold.

Discard the gasket.

10. Detach the coolant pipe from the EGR cooler.

11. Remove the EGR cooler mount bracket retaining bolt.

12. Remove the EGR cooler mount bracket.

13. Remove the exhaust manifold retaining bolts and nuts.

Discard the bolts and nuts.

14. Lower the vehicle.

15. Remove the cowl vent screen.

For additional information, refer to:

Cowl Vent Screen

 (501-02 Front End

Body Panels, Removal and Installation).

Vehicles built up to VIN:E43868

16. Disconnect the vacuum hose.

17. Detach the positive crankcase ventilation hose from the valve cover.

Discard the positive crankcase ventilation hose retaining clip.

18. Detach the air cleaner outlet pipe from the turbocharger.

Discard the air cleaner outlet pipe retaining clip.

Vehicles built from VIN:E43869

19. Disconnect the electrical connector.
