20. Detach the positive crankcase ventilation hose from the valve cover.

Discard the positive crankcase ventilation hose retaining clip.

21. Detach the air cleaner outlet pipe from the turbocharger.

Discard the air cleaner outlet pipe retaining clip.

All vehicles

22. Detach the charge air cooler intake pipe from the turbocharger .

23. Remove the exhaust manifold gasket retaining bolts.

Vehicles built up to VIN:E43868

24. Detach the turbocharger from the cylinder head.

25. Remove and discard the exhaust manifold gasket.

26. Remove the turbocharger.

Remove and discard the turbocharger retaining studs.

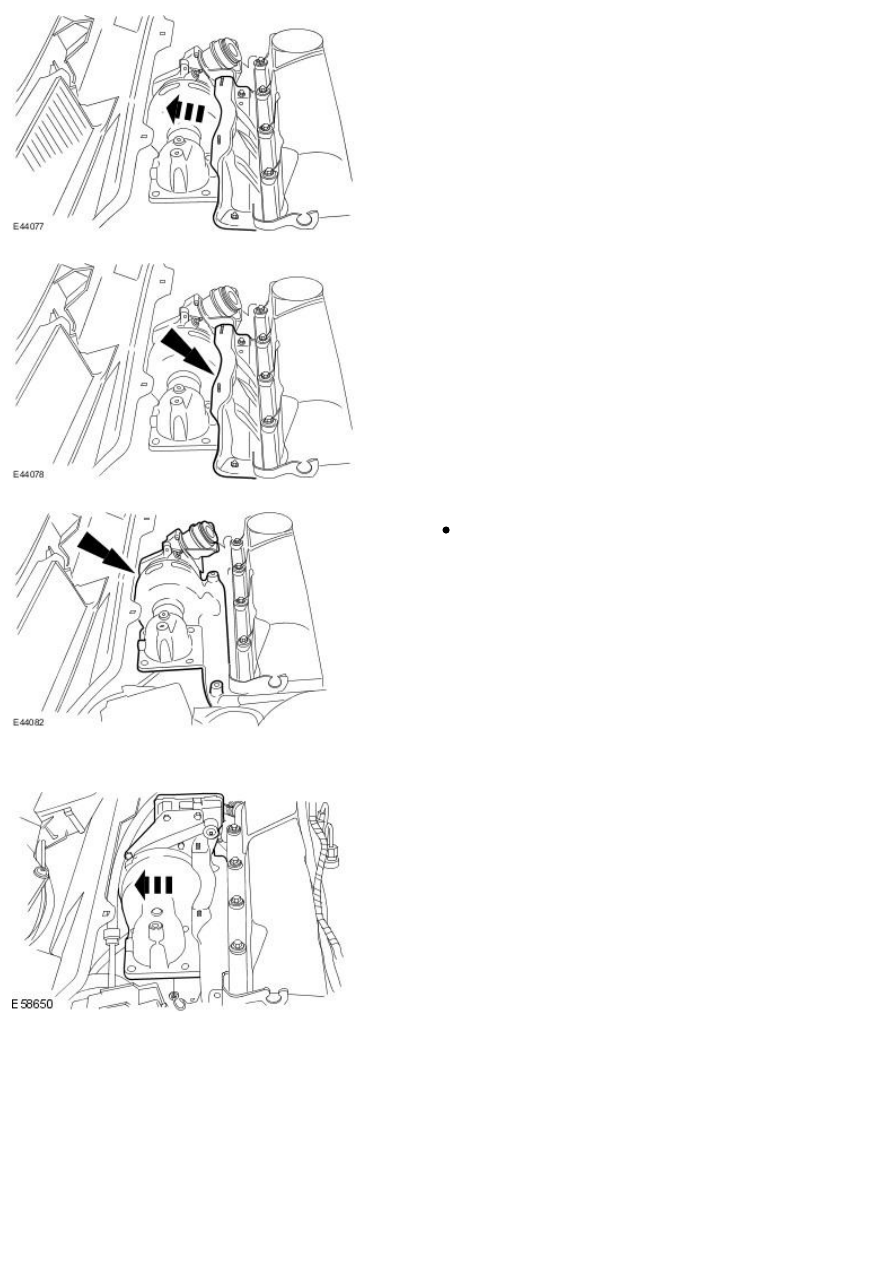

Vehicles built from VIN:E43869

27. Detach the turbocharger from the cylinder head.

28. Remove and discard the exhaust manifold gasket.

29. Remove the turbocharger.

Remove and discard the turbocharger retaining studs.

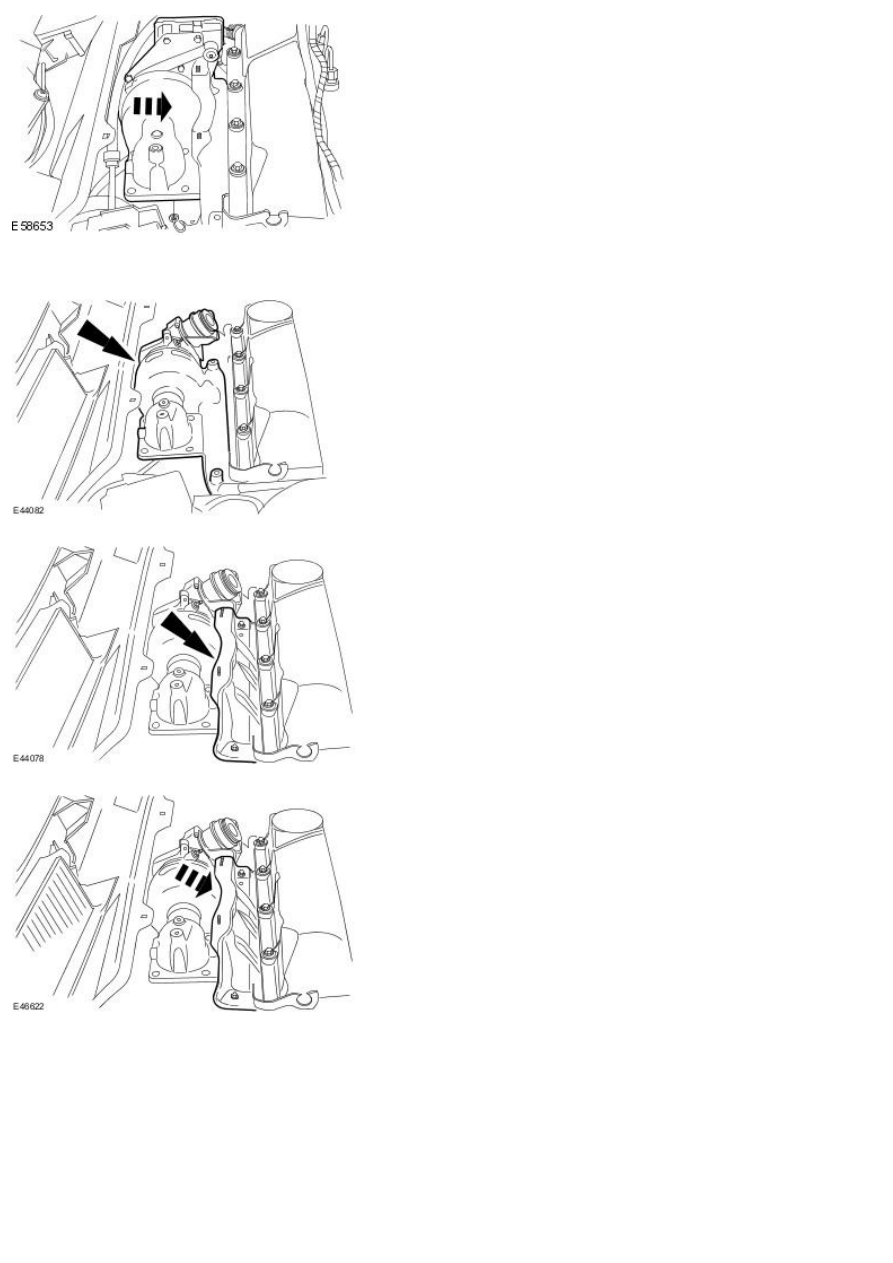

Installation

Vehicles built from VIN:E43869

1. NOTE: Install new turbocharger retaining studs.

Install the turbocharger.

2. NOTE: Install a new gasket.

Install the exhaust manifold gasket.

3. Attach the turbocharger to the cylinder head.

Vehicles built up to VIN:E43868

4. NOTE: Install new turbocharger retaining studs.

Install the turbocharger.

5. NOTE: Install a new gasket.

Install the exhaust manifold gasket.

6. Attach the turbocharger to the cylinder head.

All vehicles
