Jaguar X-Type Sedan and Estate (Wagon). Manual - part 288

25.

CAUTION: If a new oil supply tube is to be installed, ensure that

the blanking caps have been removed prior to installation. Failure to follow
this instruction may result in damage to the turbocharger.

Install the oil supply tube.

Tighten to 14 Nm.

26. Attach the oil supply tube.

Tighten to 23 Nm.

27.

CAUTION: When installing the oil supply tube union to the

turbocharger, check the routing of the oil supply tube and make sure that
it is not touching the turbocharger.

Attach the oil supply tube to the turbocharger.

Tighten to 14 Nm.

Vehicles built up to VIN:E25781

28.

CAUTION: When installing the oil supply tube union to the

turbocharger, check the routing of the oil supply tube and make sure it is
not touching the turbocharger.

• NOTE: Install new sealing washers.

Attach the oil supply tube to the turbocharger.

Tighten to 14 Nm.

Vehicles with 2.2L diesel engine

29. Install the right-hand halfshaft.

For additional information, refer to:

Front Halfshaft RH - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (205-04 Front Drive

Halfshafts, Removal and Installation).

All vehicles

30. Install the catalytic converter.

For additional information, refer to:

Catalytic Converter - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (309-00 Exhaust

System, Removal and Installation).

31. NOTE: Use oil WSS-M2C913-B or equivalent meeting Jaguar
specification.

Check and top up the engine with oil if necessary.

Published: 11-May-2011

Accessory Drive -

Torque Specifications

Description

Nmlb-ft lb-in

Accessory drive belt tensioner retaining bolt - vehicles with 2.0L, 2.5L or 3.0L engine

47 35

-

Belt idler pulley retaining bolt - A bank pulley - vehicles with 2.0L, 2.5L or 3.0L engine

25 18

-

Belt idler pulley retaining bolt - B bank upper pulley - vehicles with 2.0L, 2.5L or 3.0L engine

25 18

-

Belt idler pulley retaining bolt - B bank lower pulley - vehicles with 2.0L, 2.5L or 3.0L engine

25 18

-

W ater pump drive belt tensioner retaining bolt - vehicles with 2.0L, 2.5L or 3.0L engine

10 -

89

Accessory drive belt tensioner assembly retaining bolts - vehicles with 2.0L or 2.2L diesel engine

47 35

-

Generator retaining bolt - vehicles with 2.0L or 2.2L diesel engine

47 35

-

Generator retaining nuts - vehicles with 2.0L or 2.2L diesel engine

47 35

-

Generator positive cable retaining nut - vehicles with 2.0L or 2.2L diesel engine

8

-

71

Exhaust gas recirculation (EGR) cooler to EGR valve tube support bracket upper retaining bolt - vehicles with 2.0L or 2.2L
diesel engine

10 -

89

EGR cooler to EGR valve tube support bracket lower retaining bolts - vehicles with 2.0L or 2.2L diesel engine

23 17

-

Power steering pump belt cover retaining nut

10 -

89

Power steering pump belt tensioner retaining bolt - vehicles with 2.0L or 2.2L diesel engine

23 17

-

Published: 11-May-2011

Accessory Drive - Accessory Drive

Description and Operation

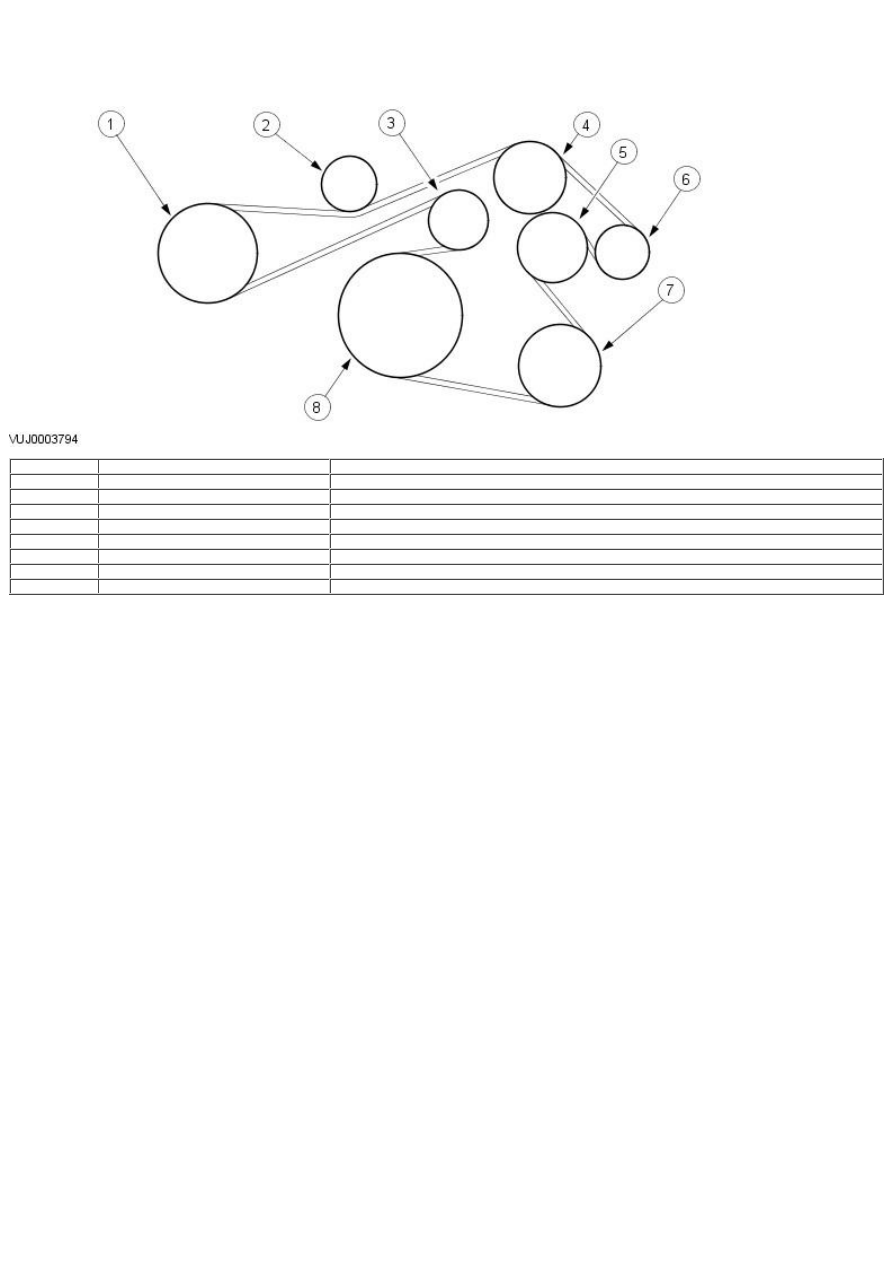

2.0L, 2.5L and 3.0L engine

Item

Part Number

Description

1

—

Power steering pump pulley

2

—

Accessory drive belt idler pulley

3

—

Accessory drive belt tensioner

4

—

Accessory drive belt idler pulley

5

—

Accessory drive belt idler pulley

6

—

Generator pulley

7

—

Air conditioning pump pulley

8

—

Crankshaft pulley

Crankshaft Pulley

The combined crankshaft pulley and torsional vibration damper drives a single, six ribbed vee belt. The belt drives the following engine-
mounted accessories; the generator, power assisted steering pump, and the air-conditioning compressor. The coolant water pump is driven
by a separate drive on the rear of the engine.

Air Conditioning Compressor Drive

This is positioned at the lowest point of the front-end accessory-drive on the lower left accessory mounting.

Power Assisted Steering Pump Drive

The power assisted steering pump pulley is located on the right of the engine, above the steering gear.

Generator Drive

The generator is fitted on the upper left accessory mounting.

Belt Tensioner

Automatic tensioners are calibrated to provide the correct amount of tension to the belt for a given accessory drive system. Unless a spring
within the tensioner assembly breaks, or some other mechanical part of the tensioner fails, there is no need to check the tensioner for
correct tension.

2.0L and 2.2L diesel engine

Item

Part Number

Description

1

—

Accessory drive belt idler pulley

2

—

Accessory drive belt tensioner

3

—

Accessory drive belt idler pulley

4

—

Air conditioning pump pulley

5

—

Accessory drive belt

6

—

Crankshaft pulley

7

—

Generator pulley

Crankshaft Pulley

The crankshaft pulley drives a single, six ribbed vee belt. The belt drives the generator and the air-conditioning compressor. The power
assisted steering pump is driven by a separate drive belt on the rear of the engine. The coolant water pump is driven by the power assisted
steering pump.

Air Conditioning Compressor Drive

This is positioned on the upper left accessory mounting.

Generator Drive

The generator is fitted on the lower right accessory mounting.

Belt Tensioner

Automatic tensioners are calibrated to provide the correct amount of tension to the belt for a given accessory drive system. Unless a spring
within the tensioner assembly breaks, or some other mechanical part of the tensioner fails, there is no need to check the tensioner for
correct tension.

Drive Belt
